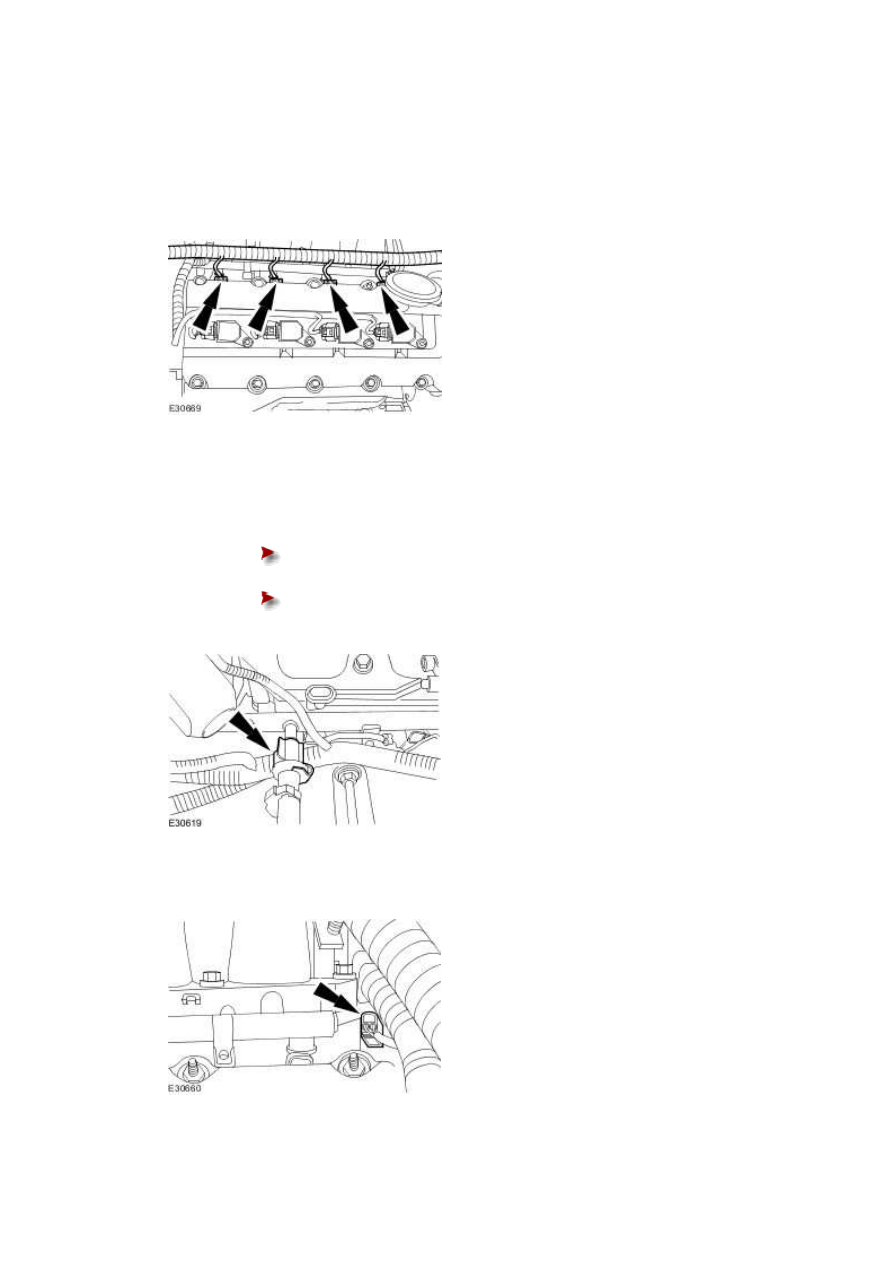

23 . NOTE:





Right-hand shown, left-hand similar.



Disconnect the fuel injector electrical connectors.







24 . Disconnect the fuel line.

For additional information, refer to Spring Lock Couplings





Release the retaining clip.







Remove and discard the O-ring seals.











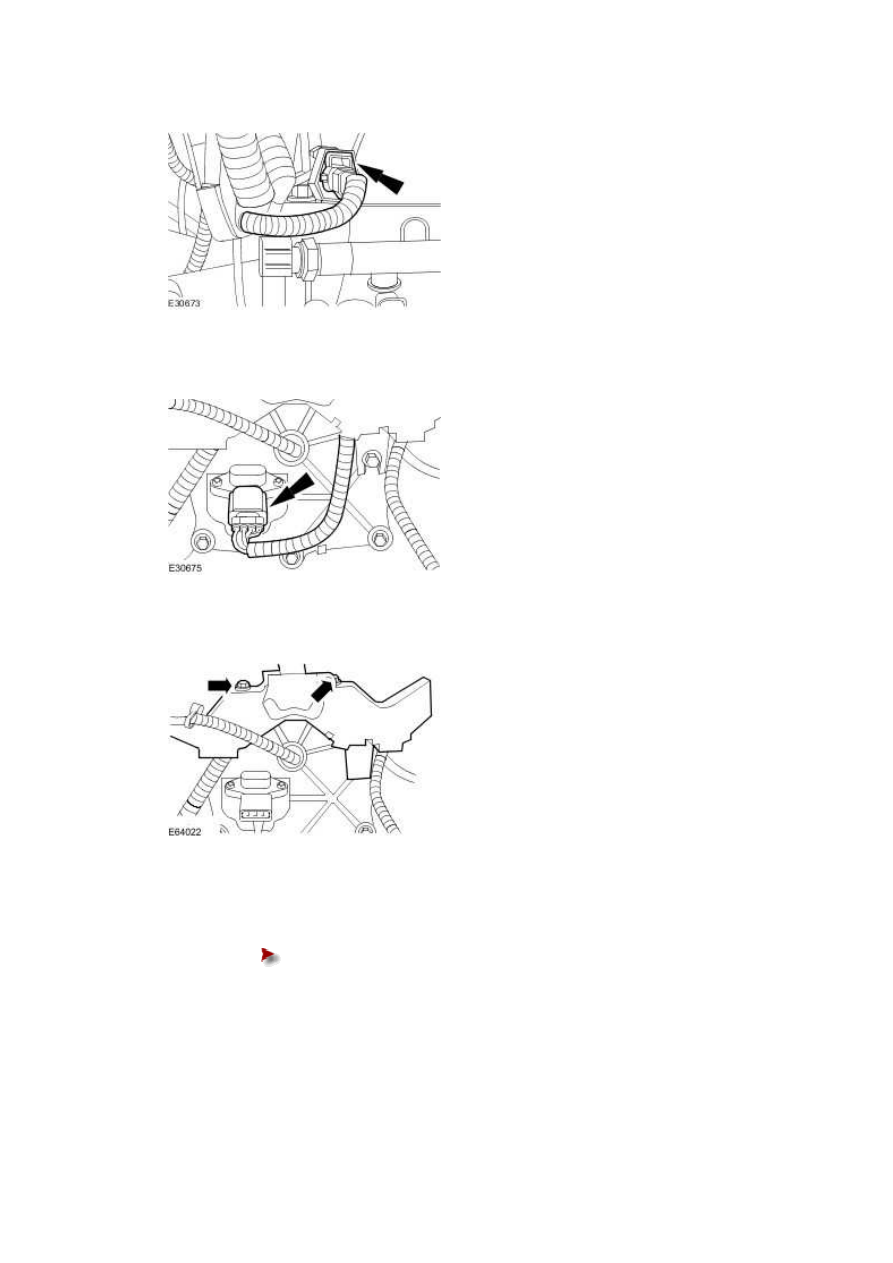

25 . Detach the left-hand camshaft position sensor electrical connector.







26 . Disconnect the right-hand camshaft position (CMP) sensor.







27 . Disconnect the manifold absolute pressure (MAP) sensor electrical connector.







28 . Detach the engine wiring harness.







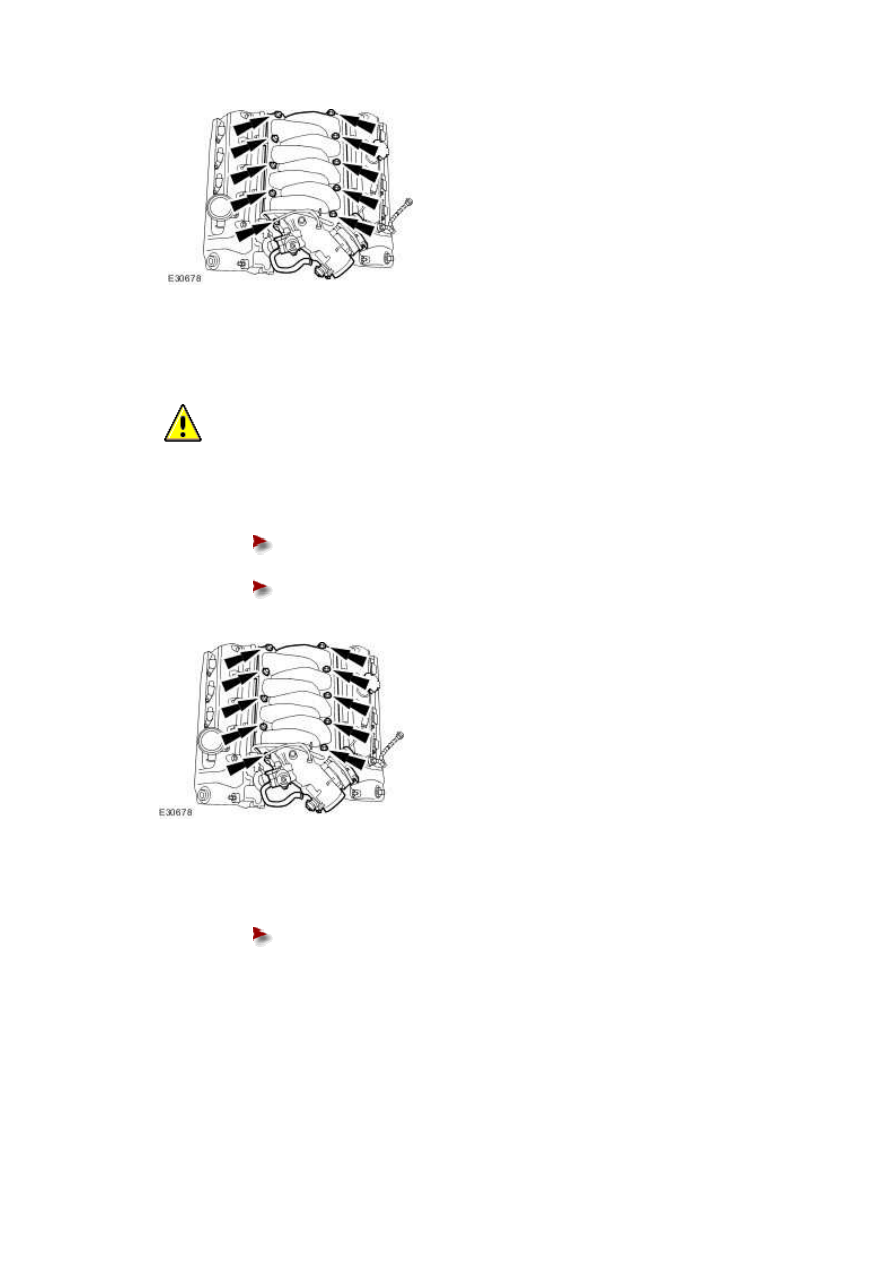

29 . Remove the intake manifold.





Remove and discard the gaskets.





www.







Installation



1 .

  CAUTION: Make sure that all gasket mating faces are clean and dry.



Install the intake manifold.





Install new gaskets.







Tighten to 22 Nm.











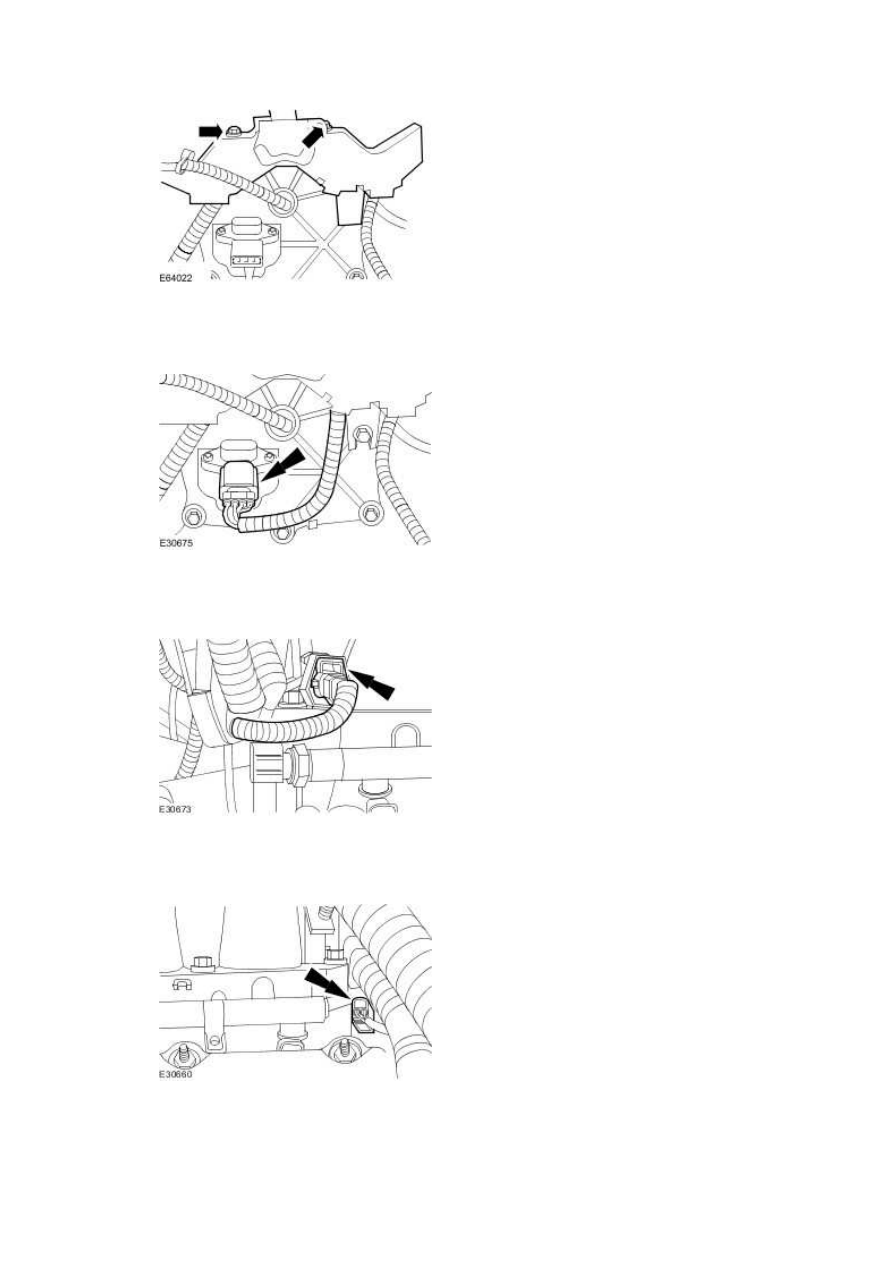

2 . Attach the engine wiring harness.





Tighten to 10 Nm.











3 . Connect the MAP sensor electrical connector.







4 . Connect the right-hand CMP sensor.







5 . Attach the left-hand CMP sensor electrical connector.
