Jaguar XJ (X350). Manual - part 442

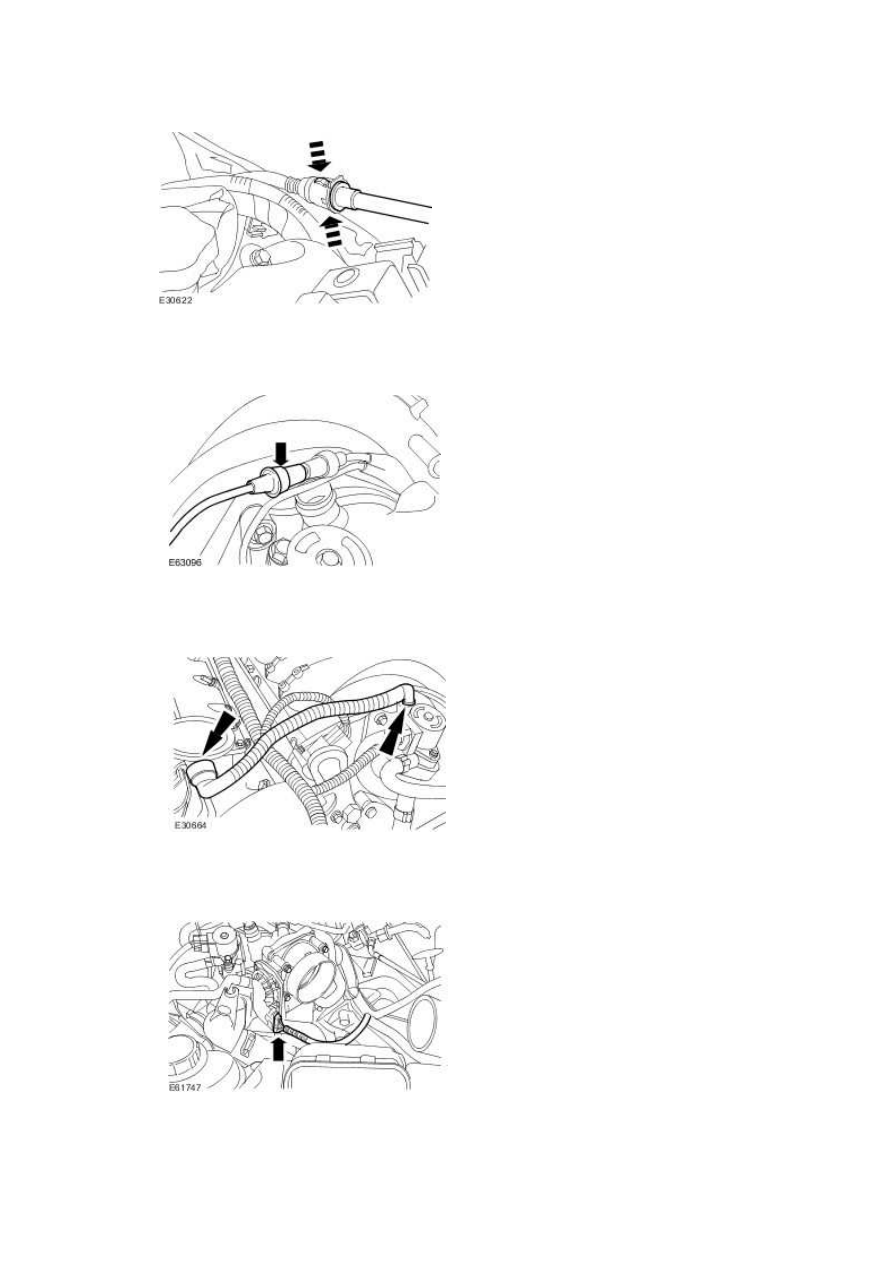

9 . Disconnect the brake booster vacumn pipe.







10 . Disconnect the secondary air injection (AIR) vacuum line.







11 . Remove the positive crankcase ventilation (PCV) valve.







12 . Disconnect the throttle body electrical connector.







13 . Disconnect the evaporative emission vent hose.







14

.

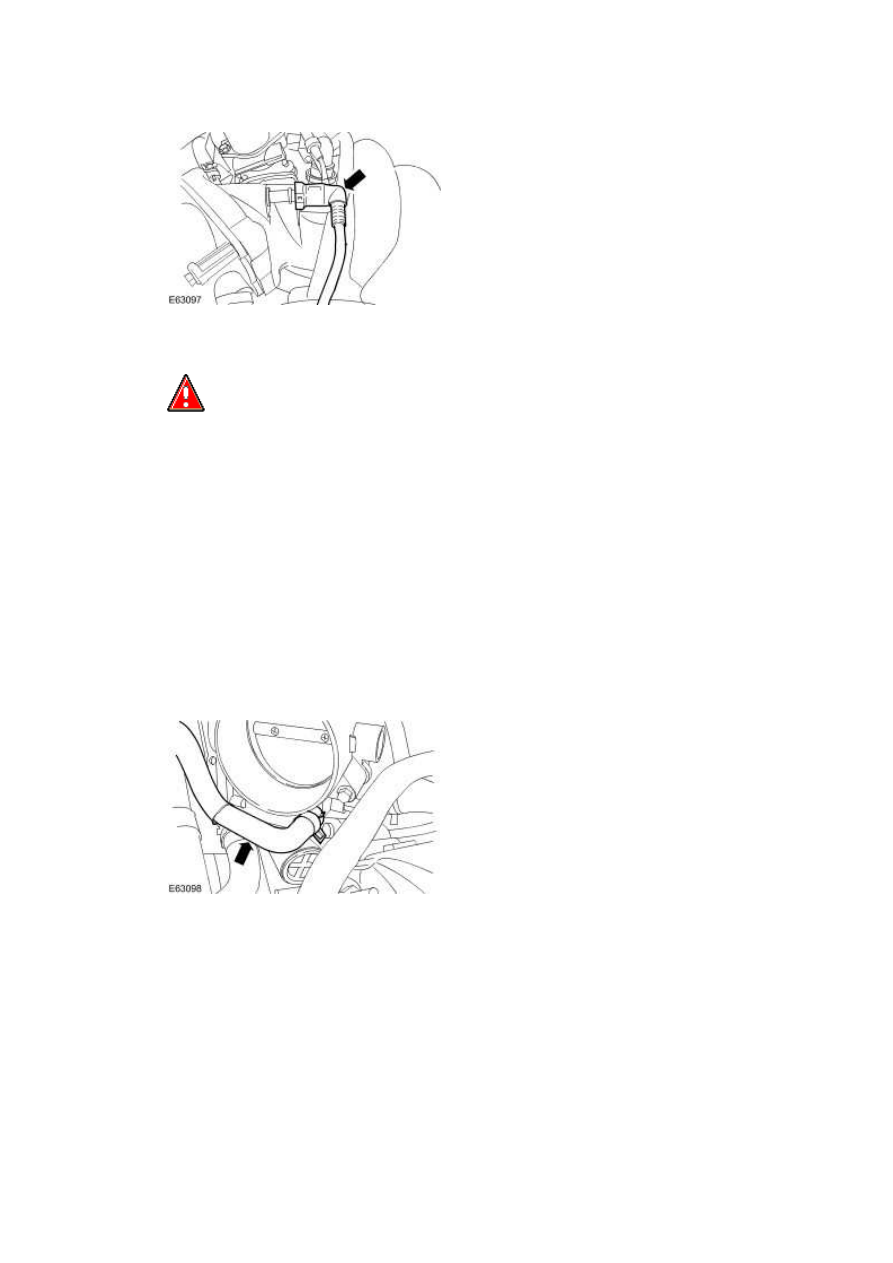

  WARNING: When relieving cooling system pressure, cover the expansion tank cap

with a thick cloth to prevent the possibility of scalding. Failure to follow these instructions

may result in personal injury.





Remove the coolant expansion tank cap.







15 . NOTE:





Cap the coolant hose to minimize coolant loss.



Disconnect the throttle body coolant hose.

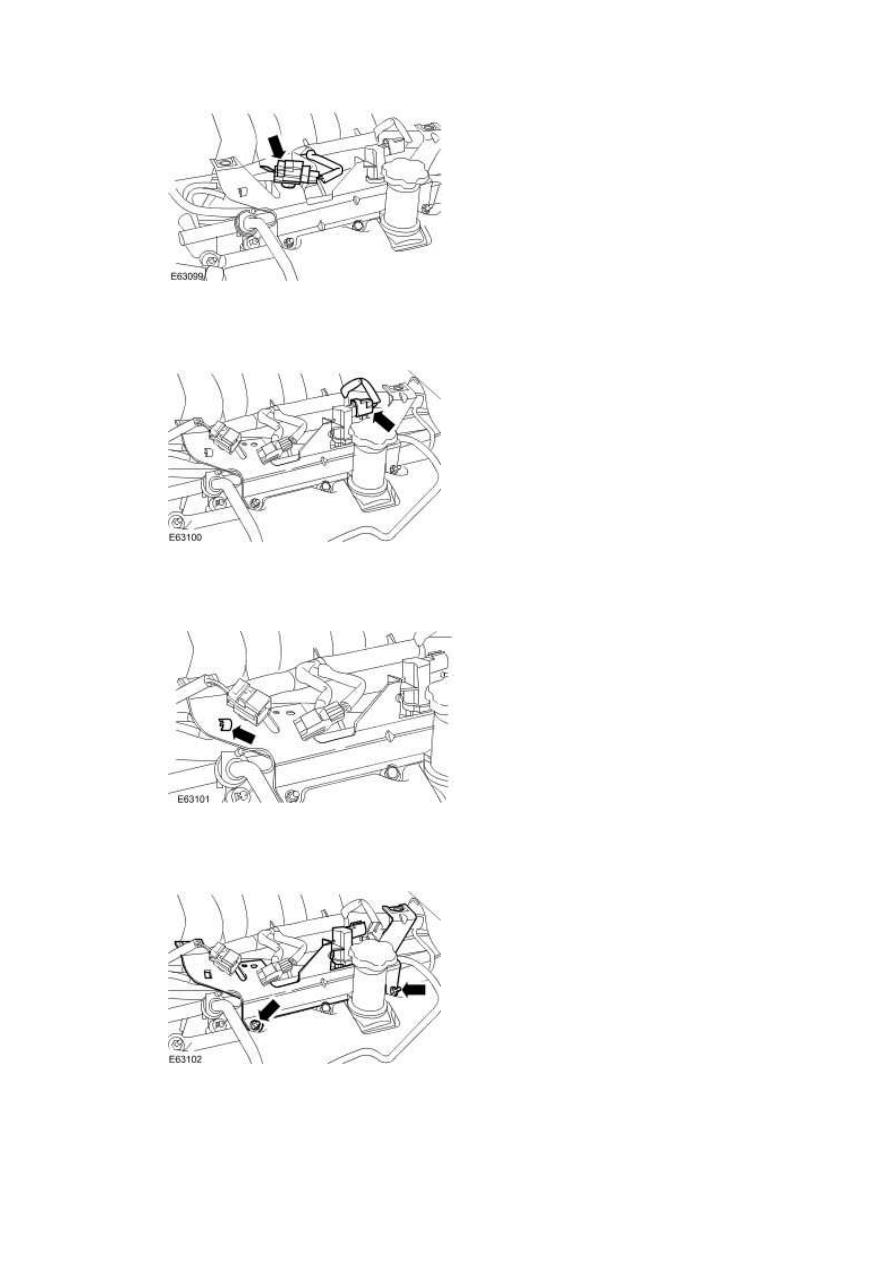

16 . Disconnect the engine cooolant temperature (ECT) sensor electrical connector.

www.

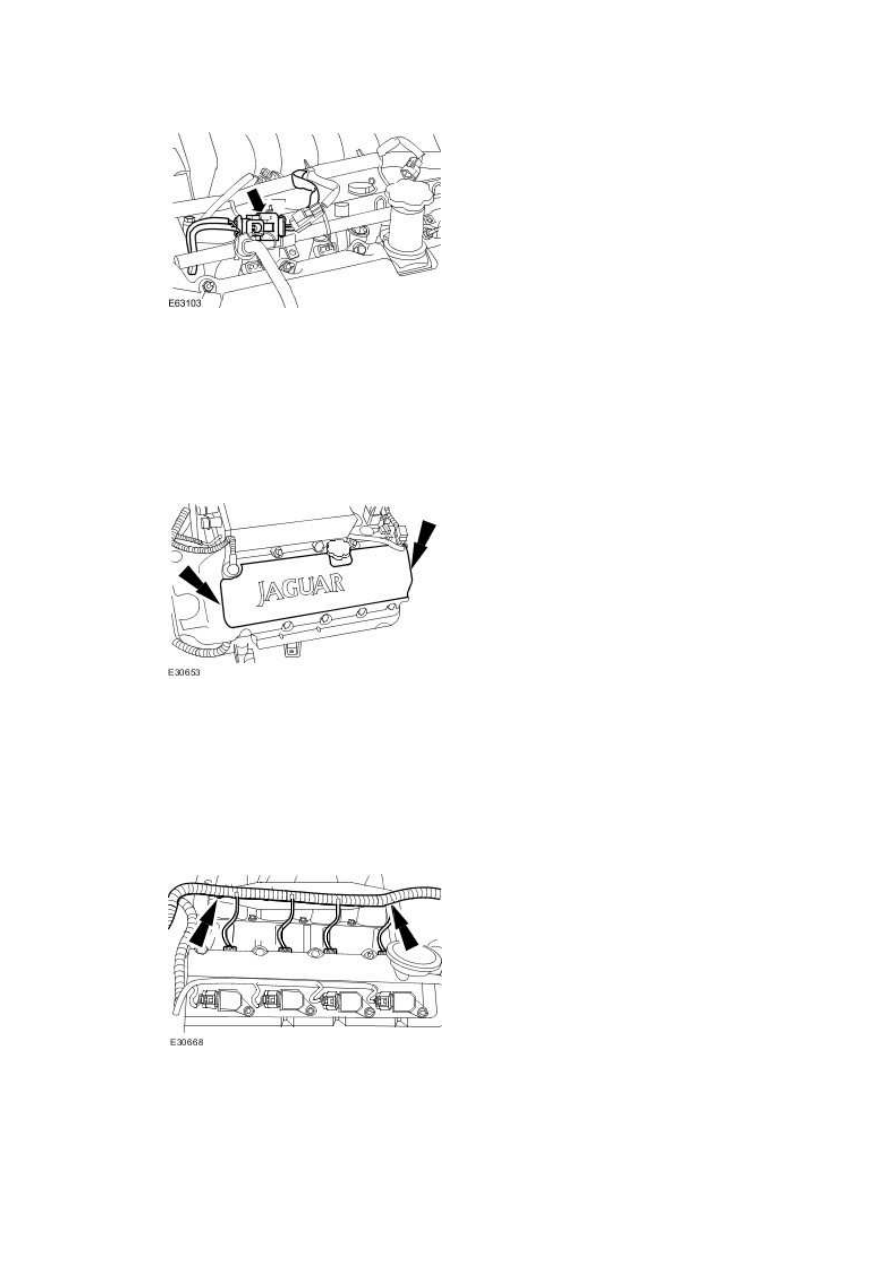

17 . Disconnect the evaporative emission cannister purge valve electrical connector.







18 . Detach the knock sensor (KS) electrical connector.







19 . Reposition the engine cover left-hand bracket.







20 . Disconnect the KS electrical connector.







21 . NOTE:





Left-hand shown, right-hand similar.



Remove the on-plug coil covers.







22 . NOTE:





Right-hand shown, left-hand similar.



Detach the engine wiring harness.
