Jaguar XJ (X350). Manual - part 440







13 . Install the positive crankcase ventilation (PCV) pipe.







14 . Install the right-hand engine cover bracket.





Tighten to 6 Nm.











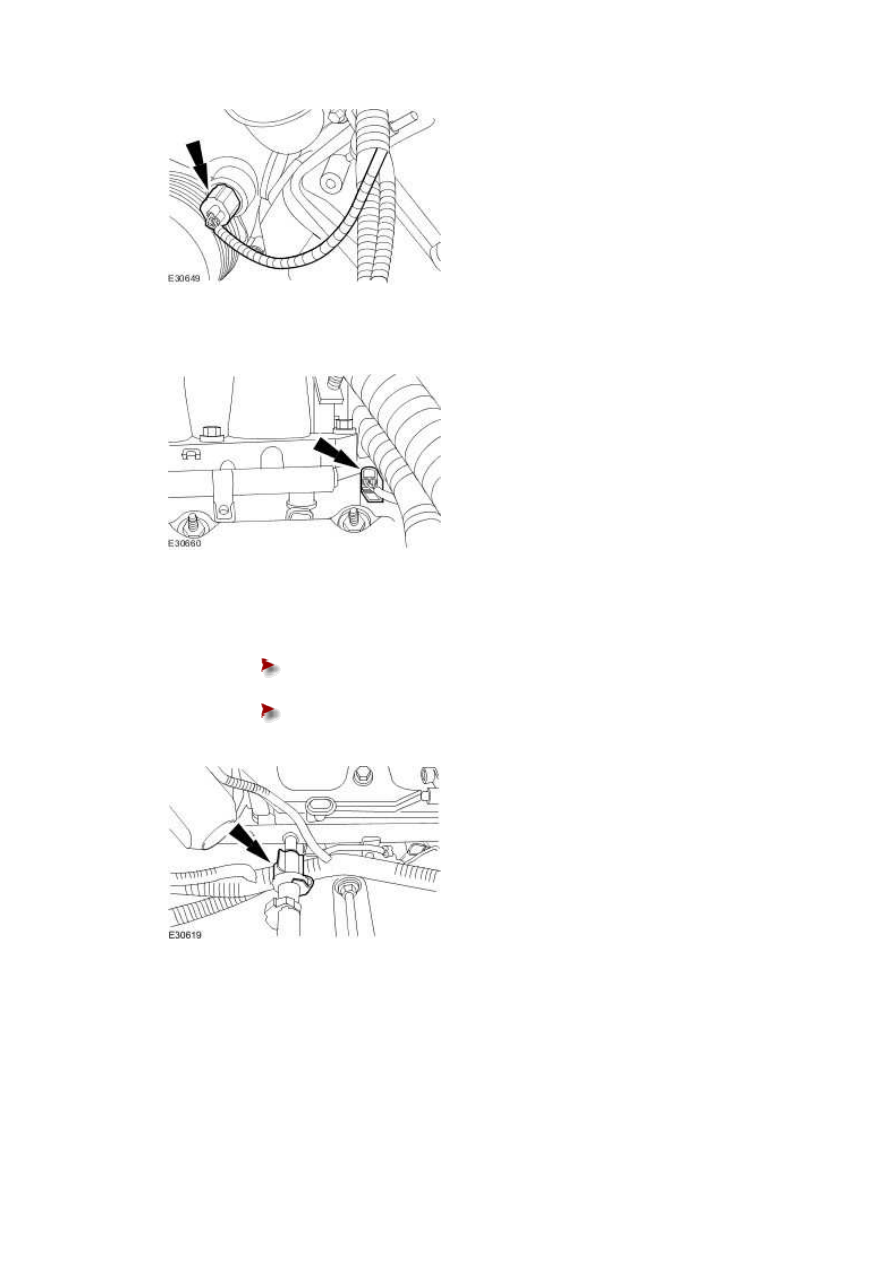

15 . Connect the coolant temperature sensor electrical connector.







16 . Attach the left-hand camshaft position sensor electrical connector.







17 . Connect the fuel line.





Install new O-ring seals.







Attach the fuel line retaining clip.











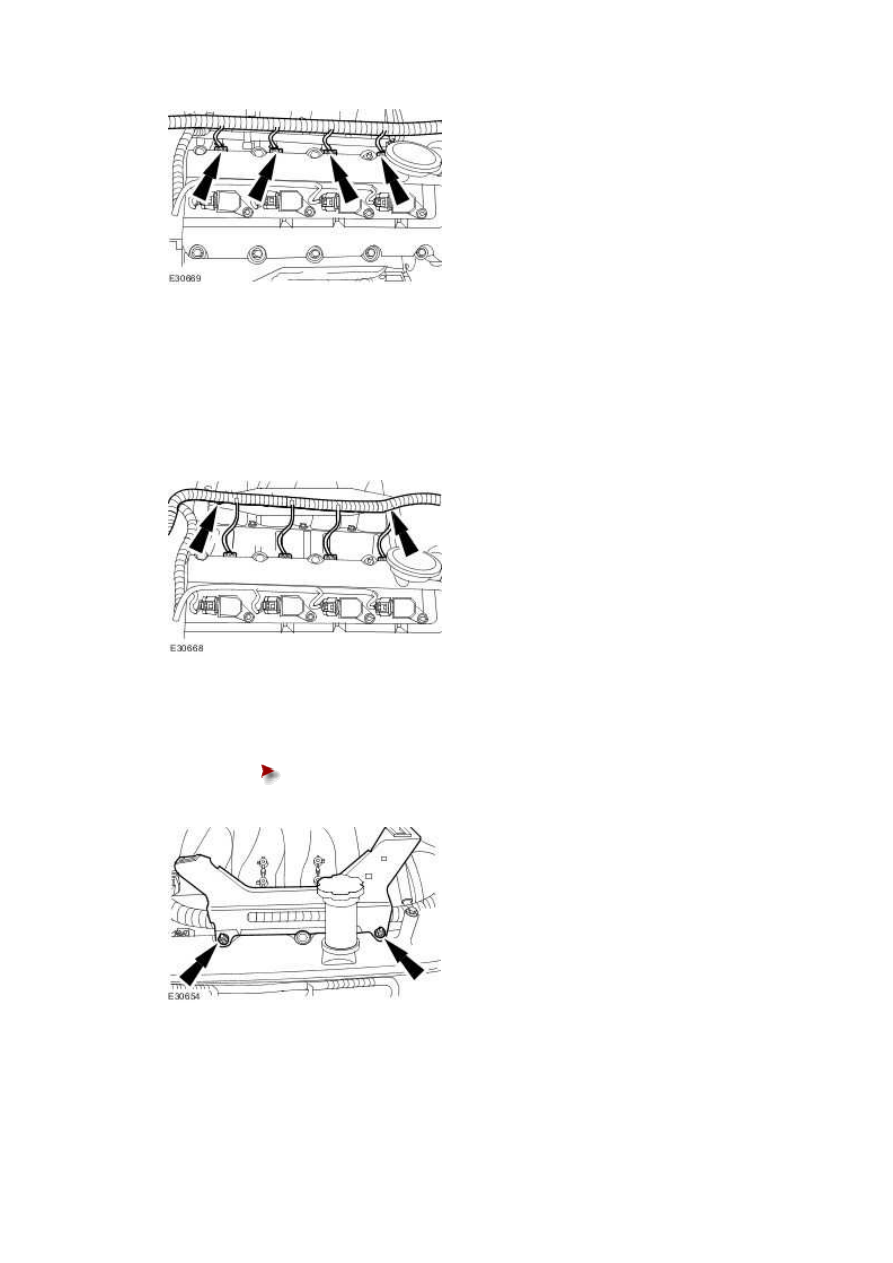

18 . NOTE:





Right-hand shown left-hand similar.



Connect the fuel injector electrical connectors.

www.

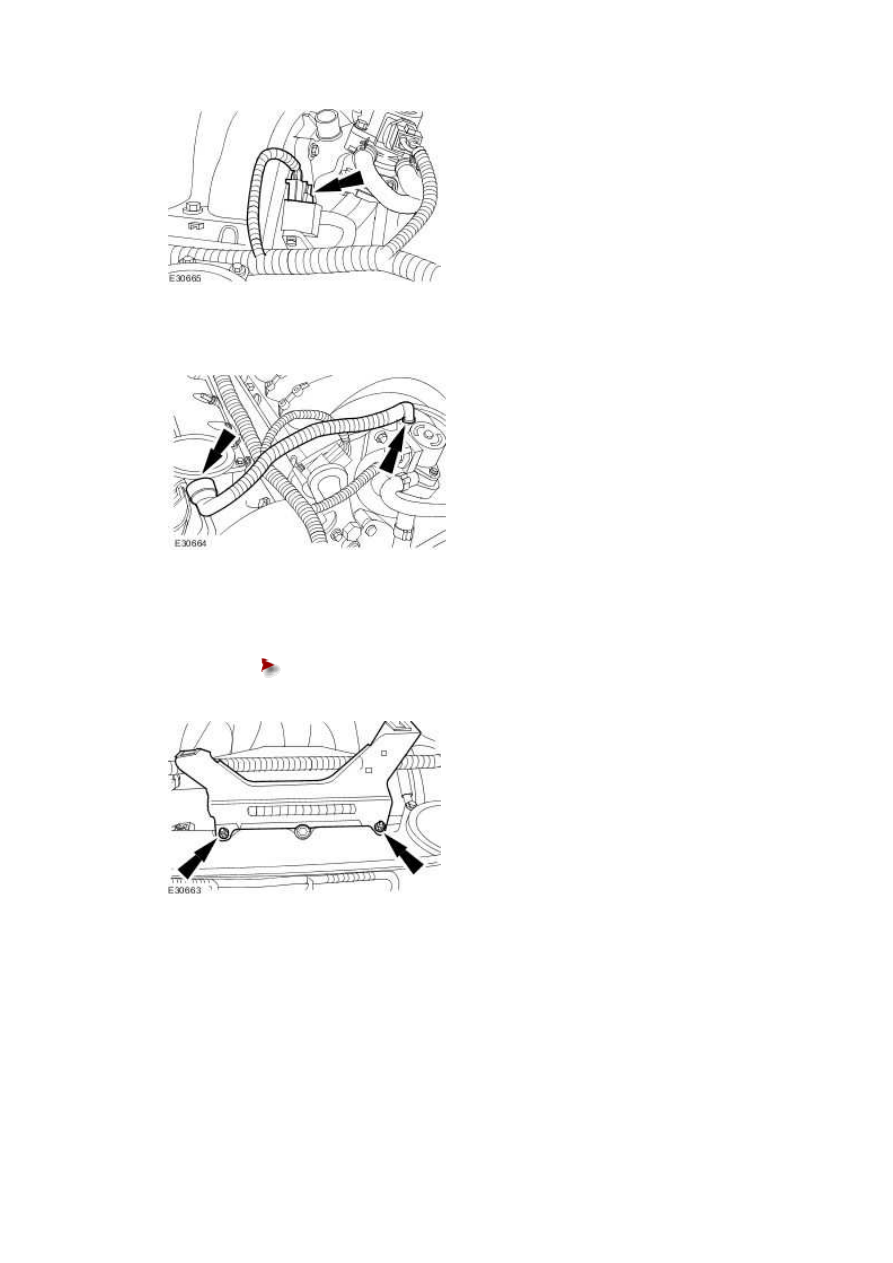

19 . NOTE:





Left-hand shown right-hand similar.



Attach the engine wiring harness.







20 . Install the left-hand engine cover bracket.





Tighten to 6 Nm.

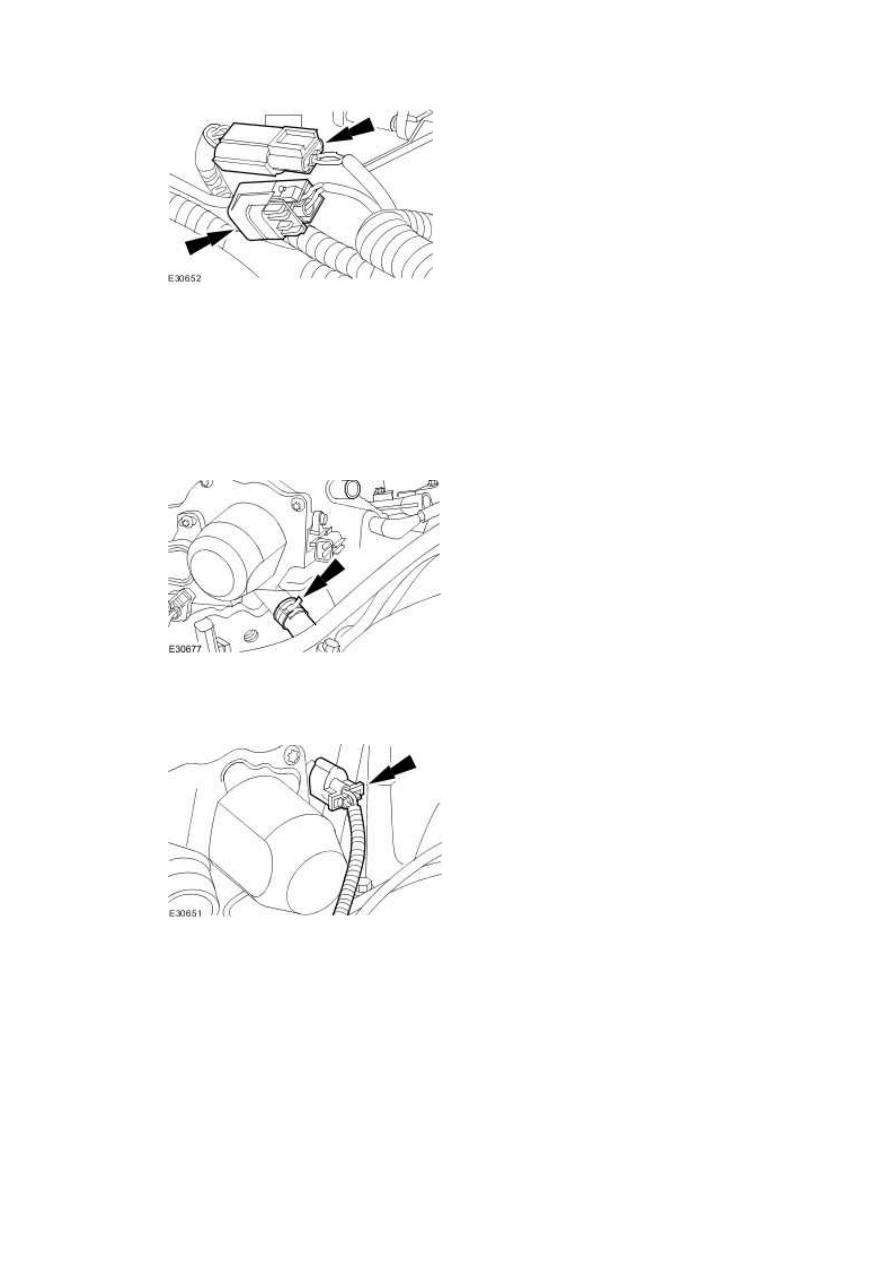

21 . Connect the knock sensor (KS) electrical connectors.







22 . NOTE:





Remove the cap from the coolant hose.



Connect the throttle body coolant hose.







23 . Connect the throttle motor electrical connector.







24 . Connect the throttle potentiometer (TP) electrical connector.
