Jaguar XJ (X350). Manual - part 439







Installation



1 .

  CAUTION: Make sure that all gasket mating faces are clean and dry.

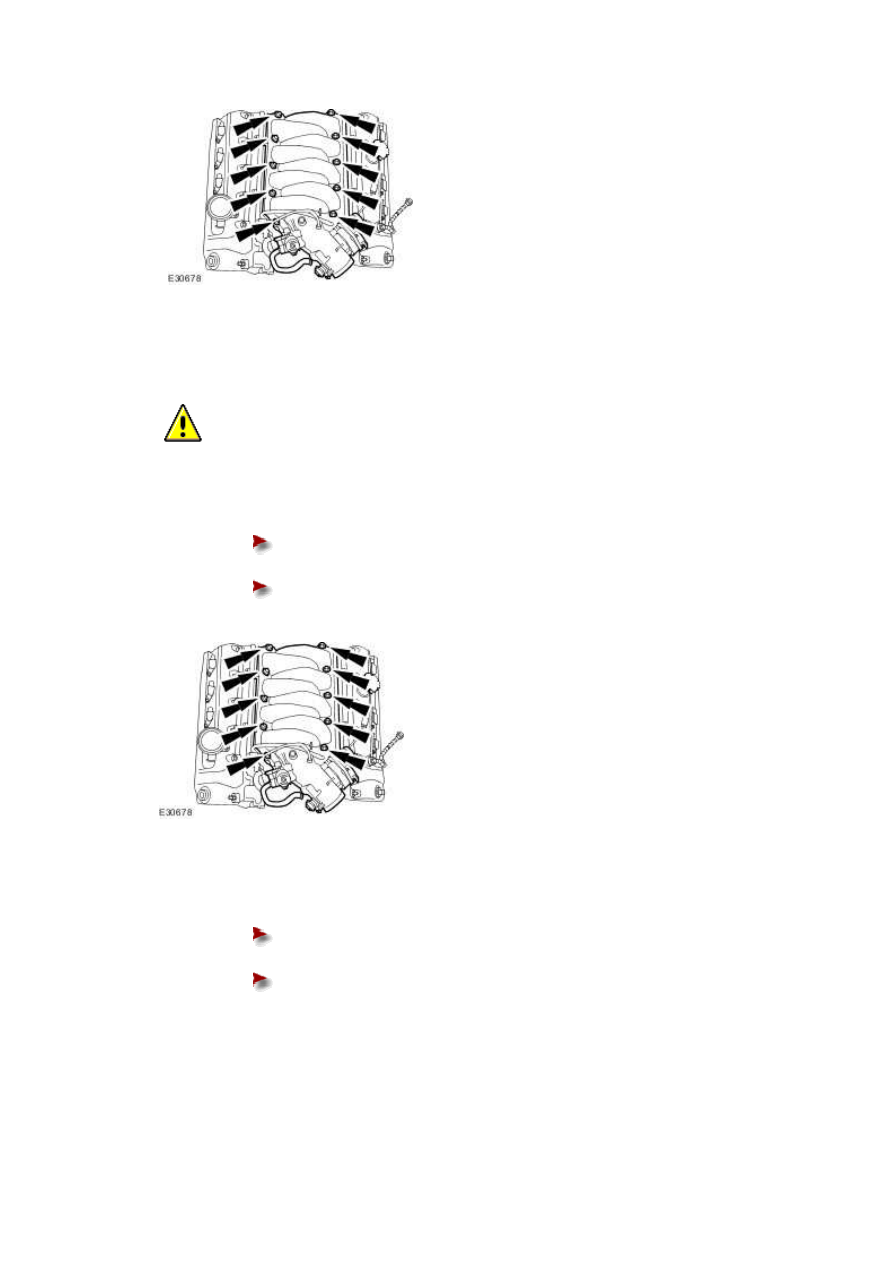

Install the intake manifold.





Install new gaskets.







Tighten to 22 Nm.











2 . Attach the exhaust gas recirculation (EGR) valve tube.





Install a new gasket.







Tighten to 22 Nm.

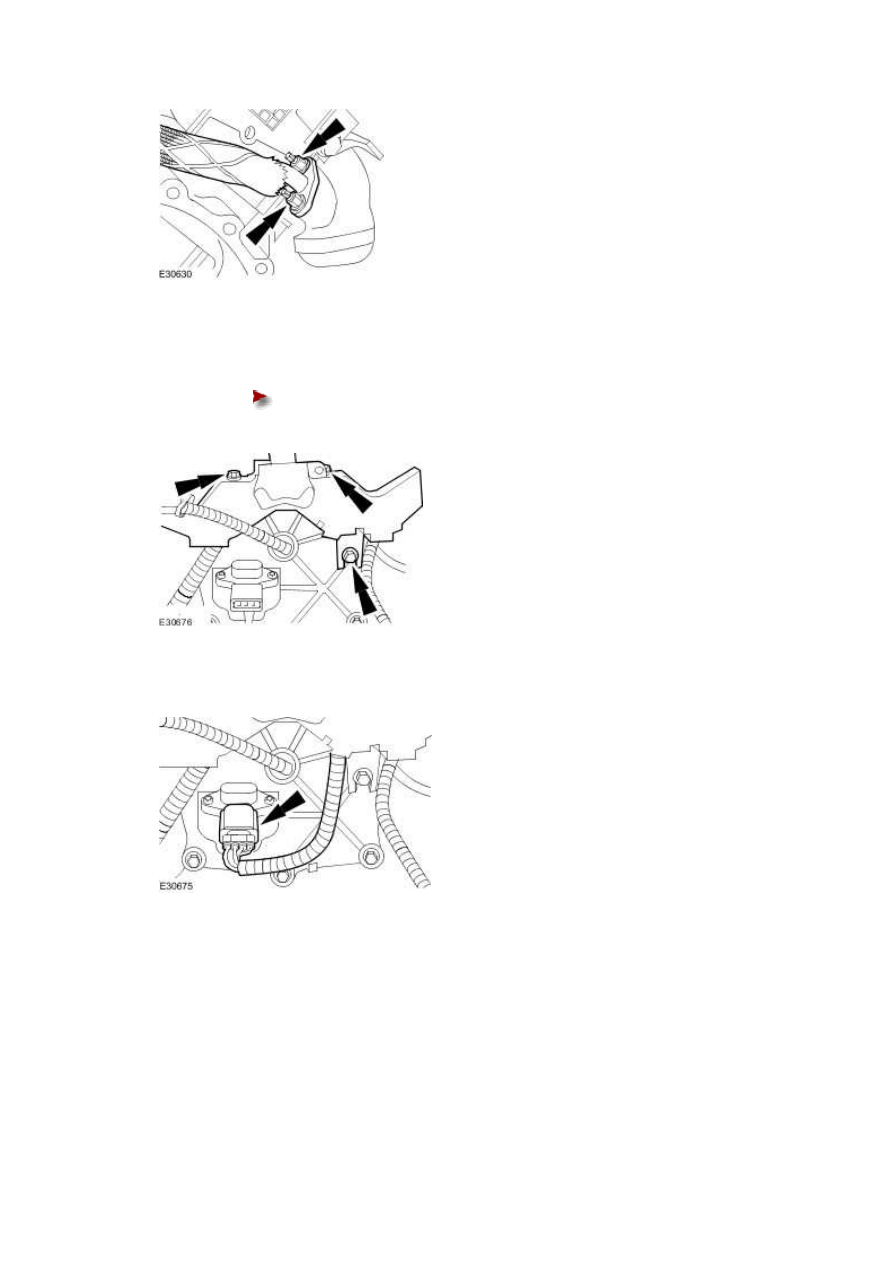

3 . Attach the engine wiring harness.





Tighten to 10 Nm.











4 . Connect the manifold absolute pressure (MAP) sensor electrical connector.







5 . Connect the right-hand camshaft position (CMP) sensor.

www.

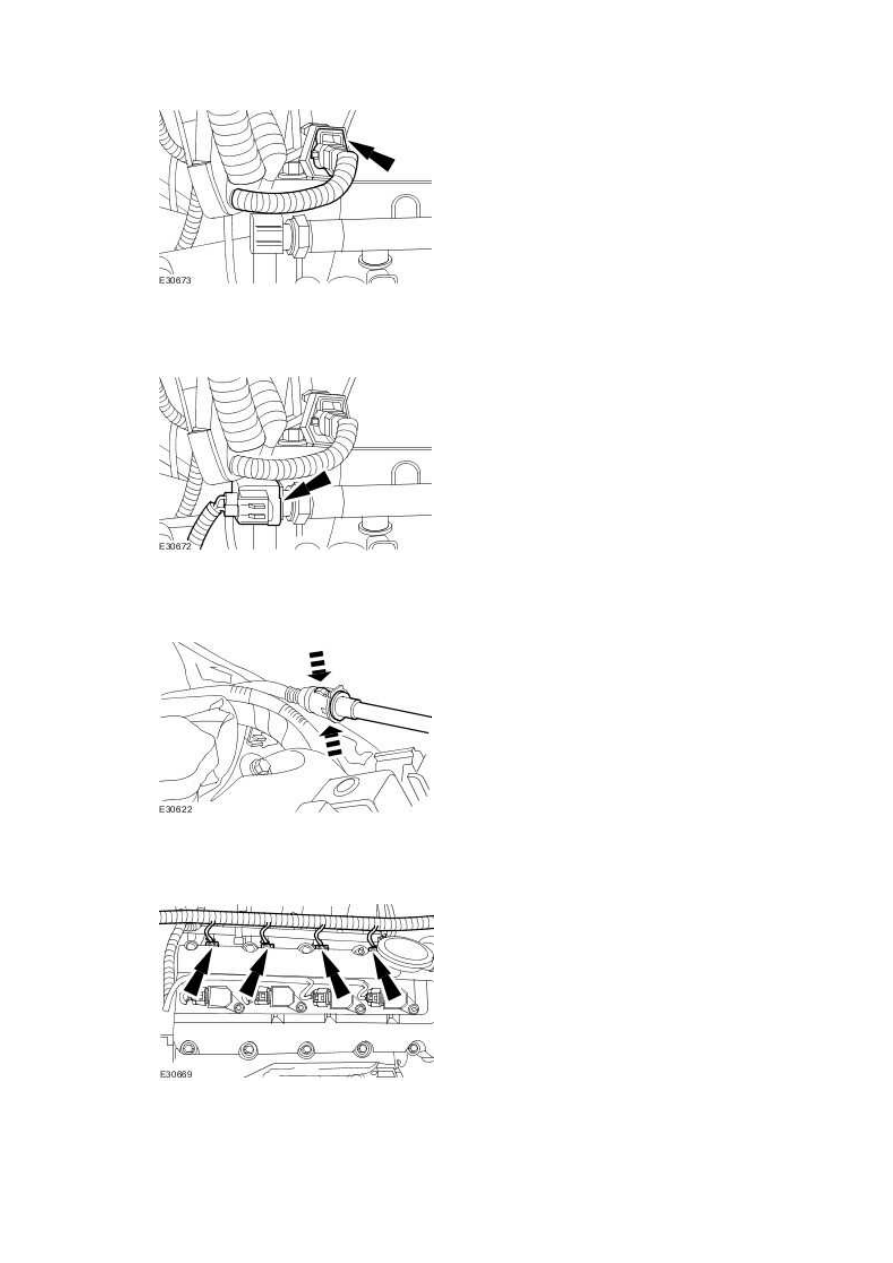

6 . Connect the fuel temperature sensor electrical connector.







7 . Attach the brake booster vacumn pipe.







8 . Connect the right-hand fuel injector electrical connectors.







9 . Attach the engine wiring harness.







10 . NOTE:





Remove the cap from the coolant hose.

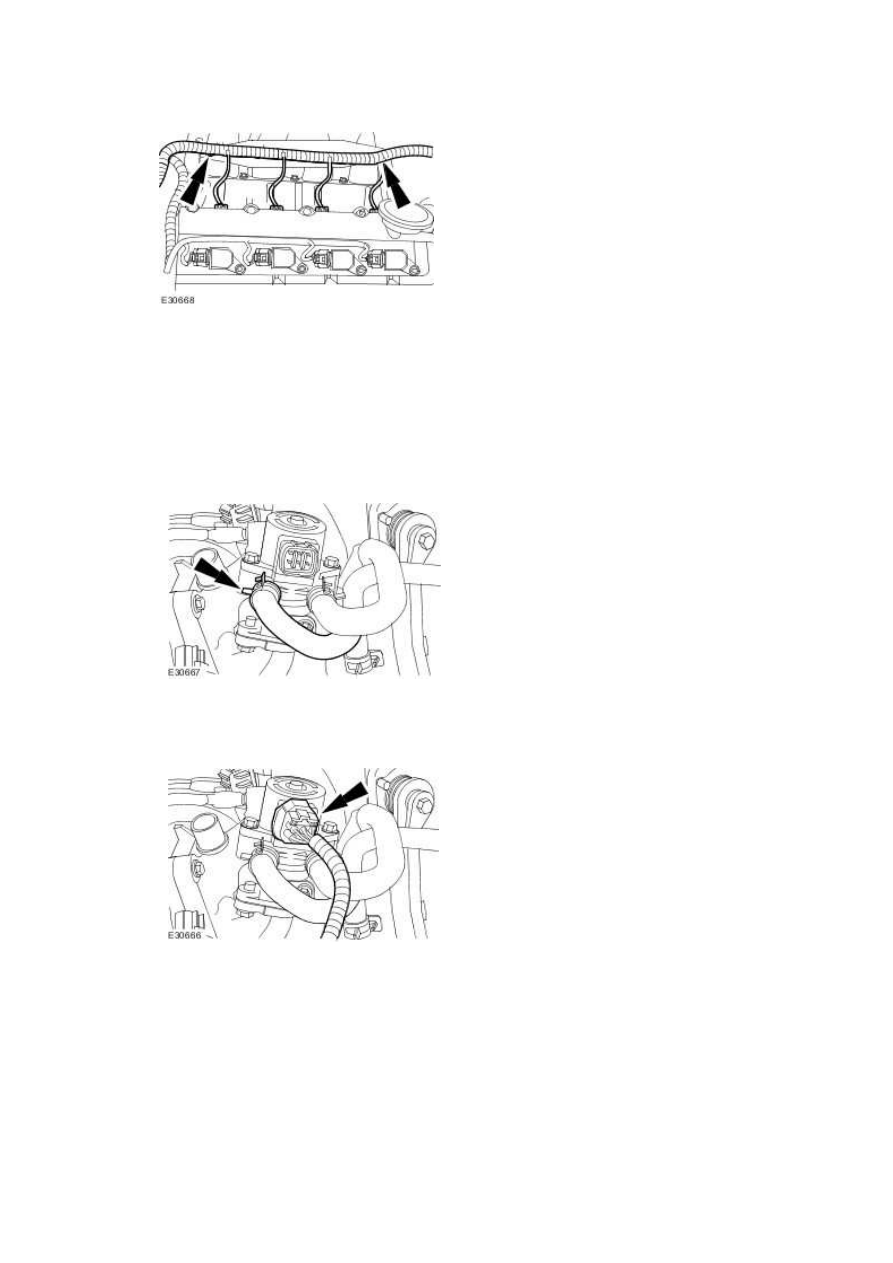

Connect the exhaust gas recirculation (EGR) valve coolant hose.







11 . Connect the exhaust gas recirculation (EGR) valve electrical connector.







12 . Connect the fuel pressure regulator electrical connector.
