Jaguar XJ (X350). Manual - part 438

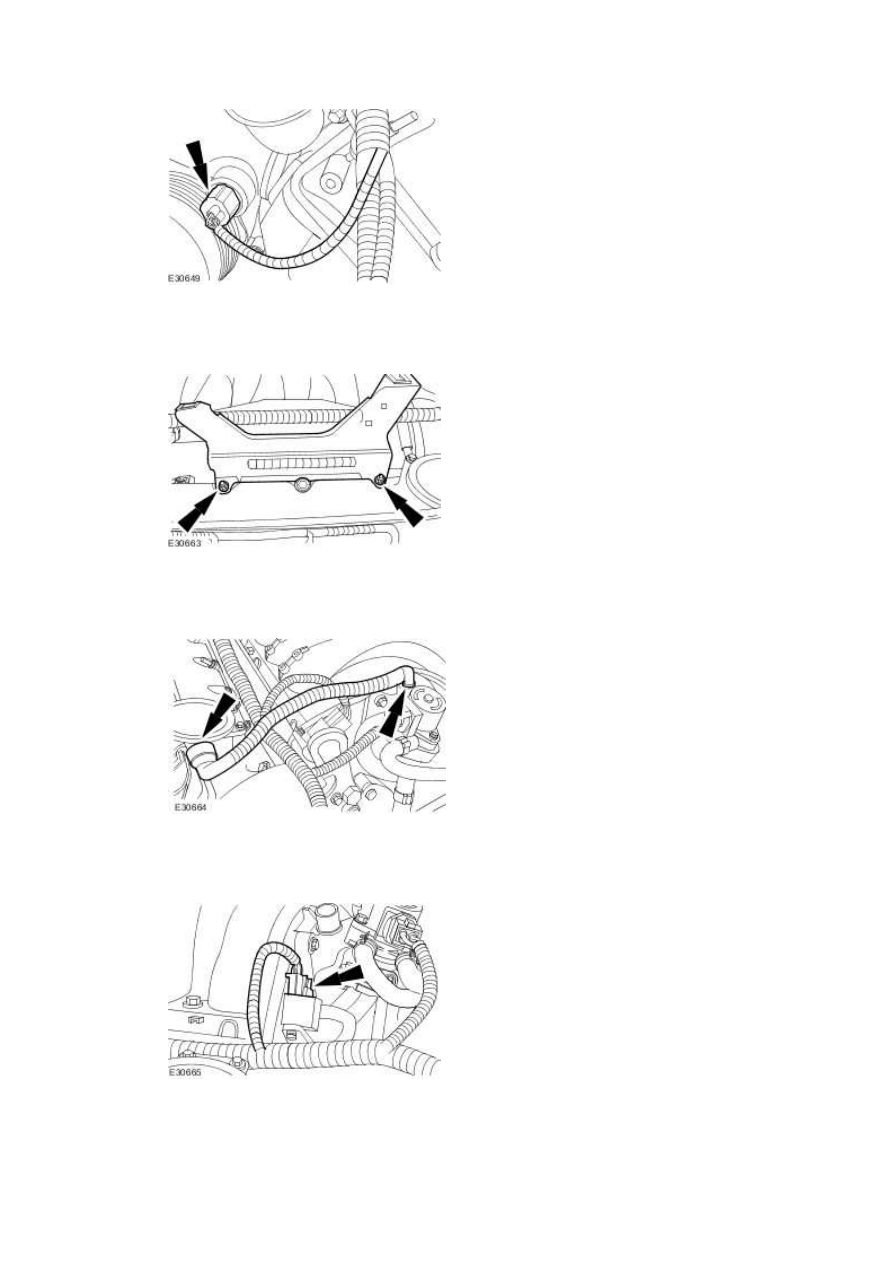

16 . Remove the right-hand engine cover bracket.







17 . Remove the positive crankcase ventilation (PCV) valve.







18 . Disconnect the fuel pressure regulator electrical connector.

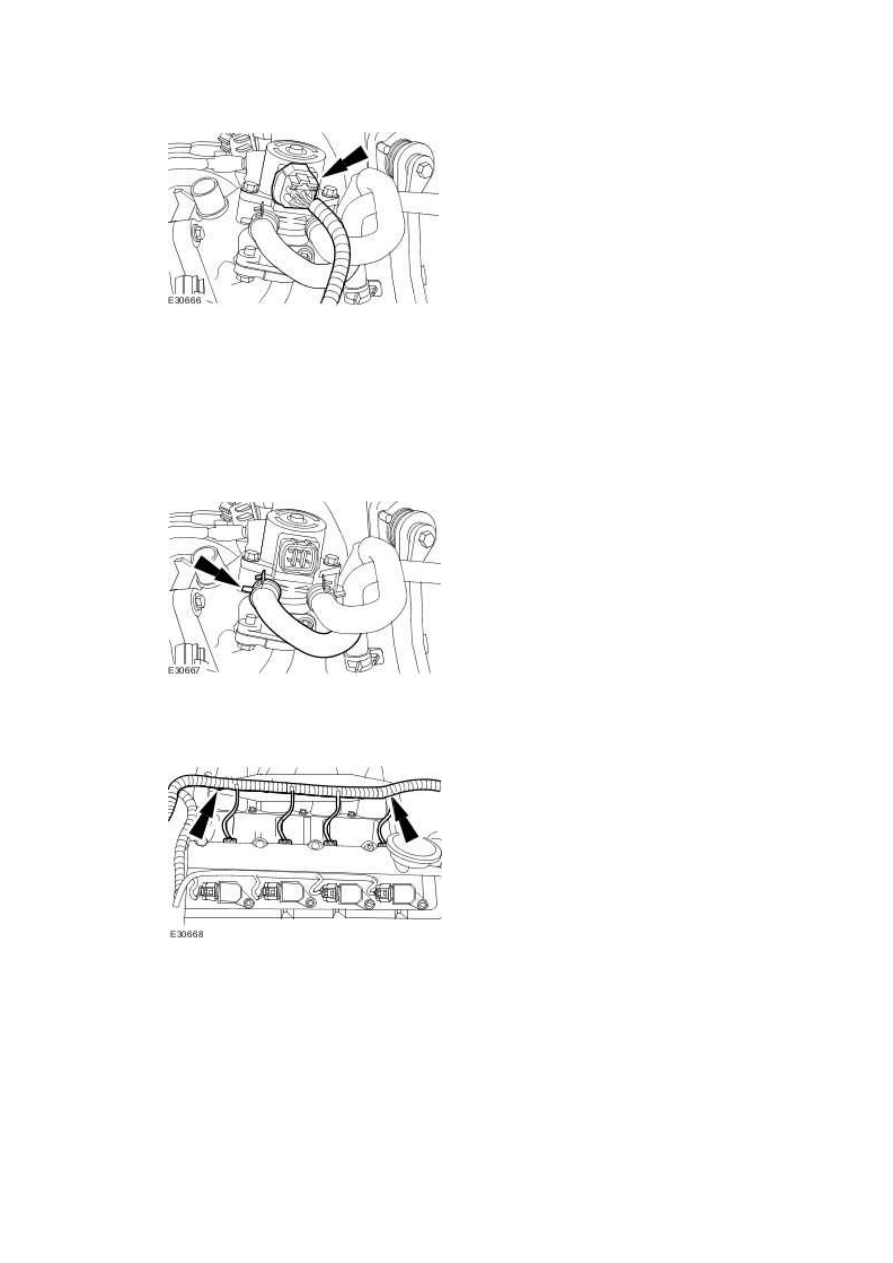

19 . Disconnect the exhaust gas recirculation (EGR) valve electrical connector.







20 . NOTE:





Cap the coolant hose.



Disconnect the exhaust gas recirculation (EGR) valve coolant hose.







21 . Detach the right-hand engine wiring harness.

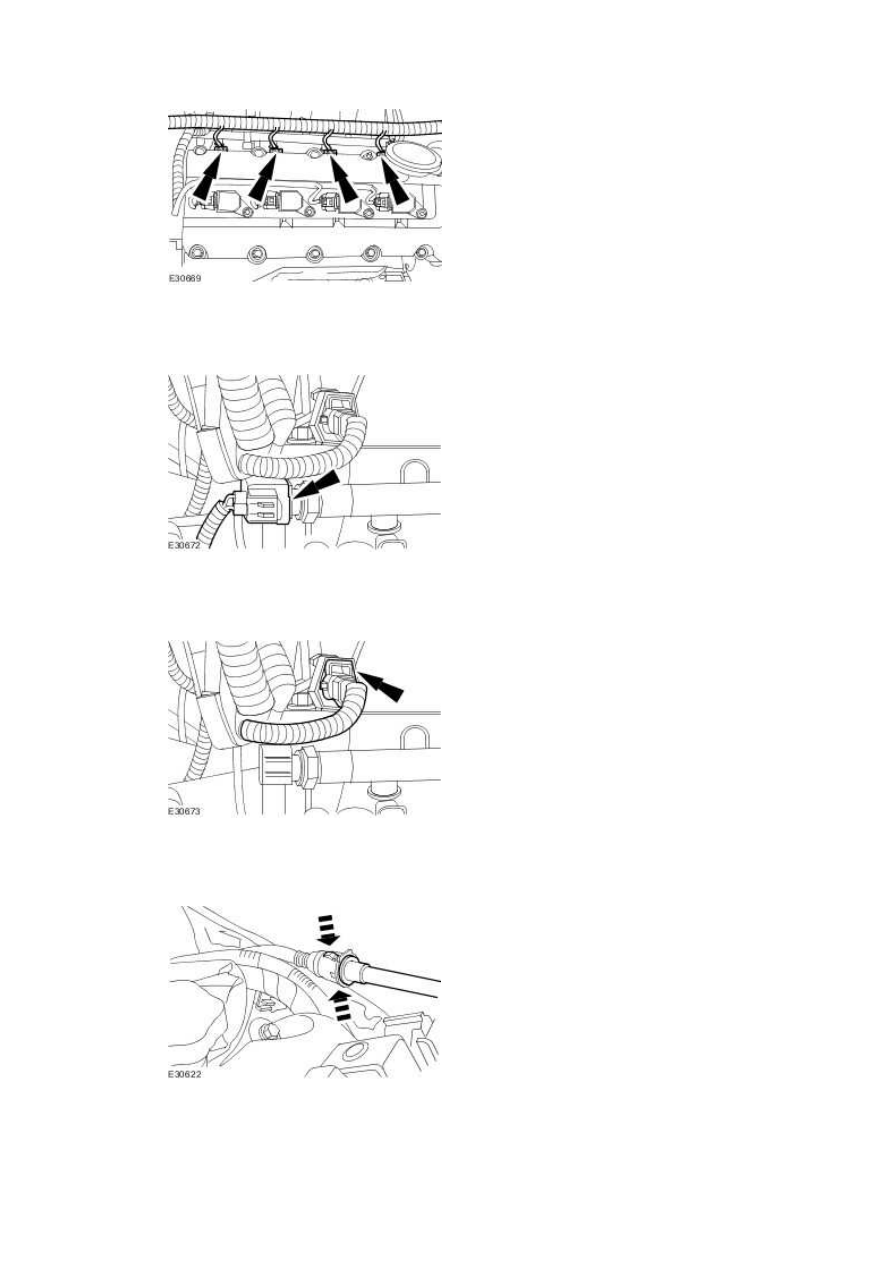

22 . Disconnect the right-hand fuel injector electrical connectors.

www.







23 . Disconnect the fuel temperature sensor electrical connector.







24 . Disconnect the right-hand camshaft position (CMP) sensor.







25 . Detach the brake booster vacumn pipe.

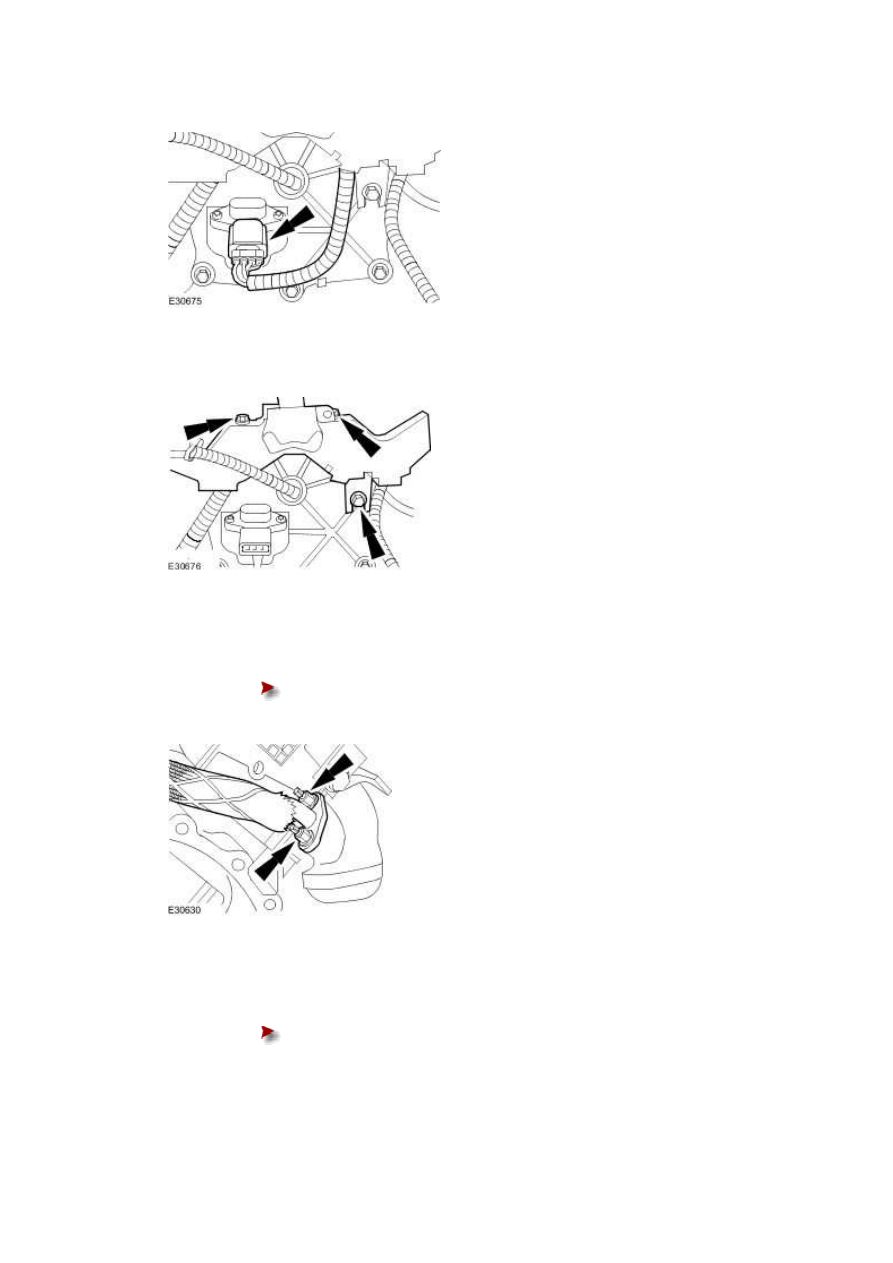

26 . Disconnect the manifold absolute pressure (MAP) sensor electrical connector.







27 . Detach the engine wiring harness.







28 . Detach the exhaust gas recirculation (EGR) valve tube.





Remove and discard the gasket.











29 . Remove the intake manifold.





Remove and discard the gaskets.
