Jaguar XJ (X350). Manual - part 441







25 . NOTE:





Left-hand shown, right-hand similar.



Install the on-plug coil covers.







26 . Install the engine compartment support.





Tighten to 18 Nm.











27 . Install the air cleaner outlet pipe. <<303-12B>>





28 . Install the cowl vent screen. <<501-02>>





29 . Check and top up the cooling system.







www.

Intake Manifold - VIN Range: G45704-
>G99999 (30.15.01)

Removal



1 . Remove the cowl vent screen.

For additional information, refer to Cowl Vent Screen (76.10.01)





2 . Remove the air cleaner outlet pipe.

For additional information, refer to Air Cleaner Outlet Pipe (19.10.31)

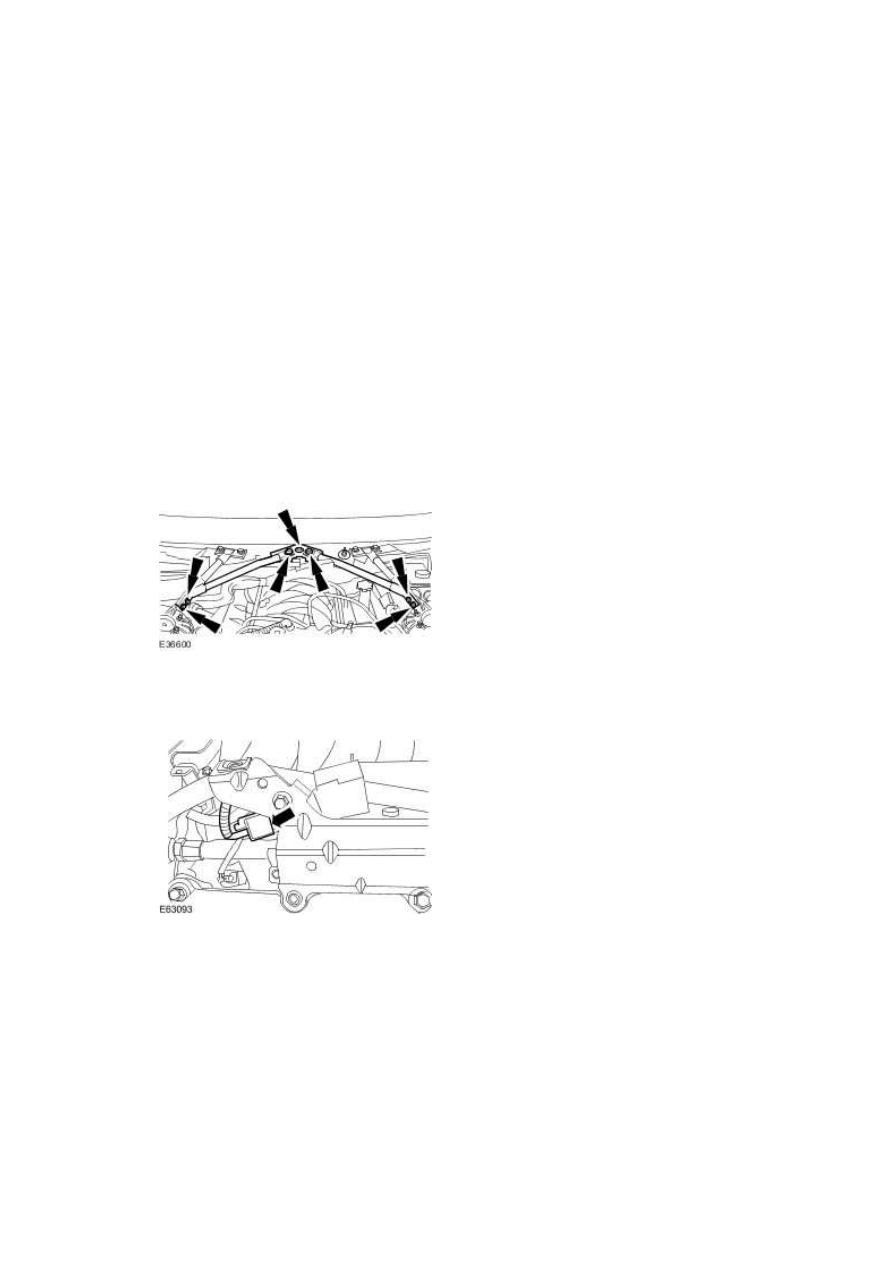

3 . Remove the engine compartment support.

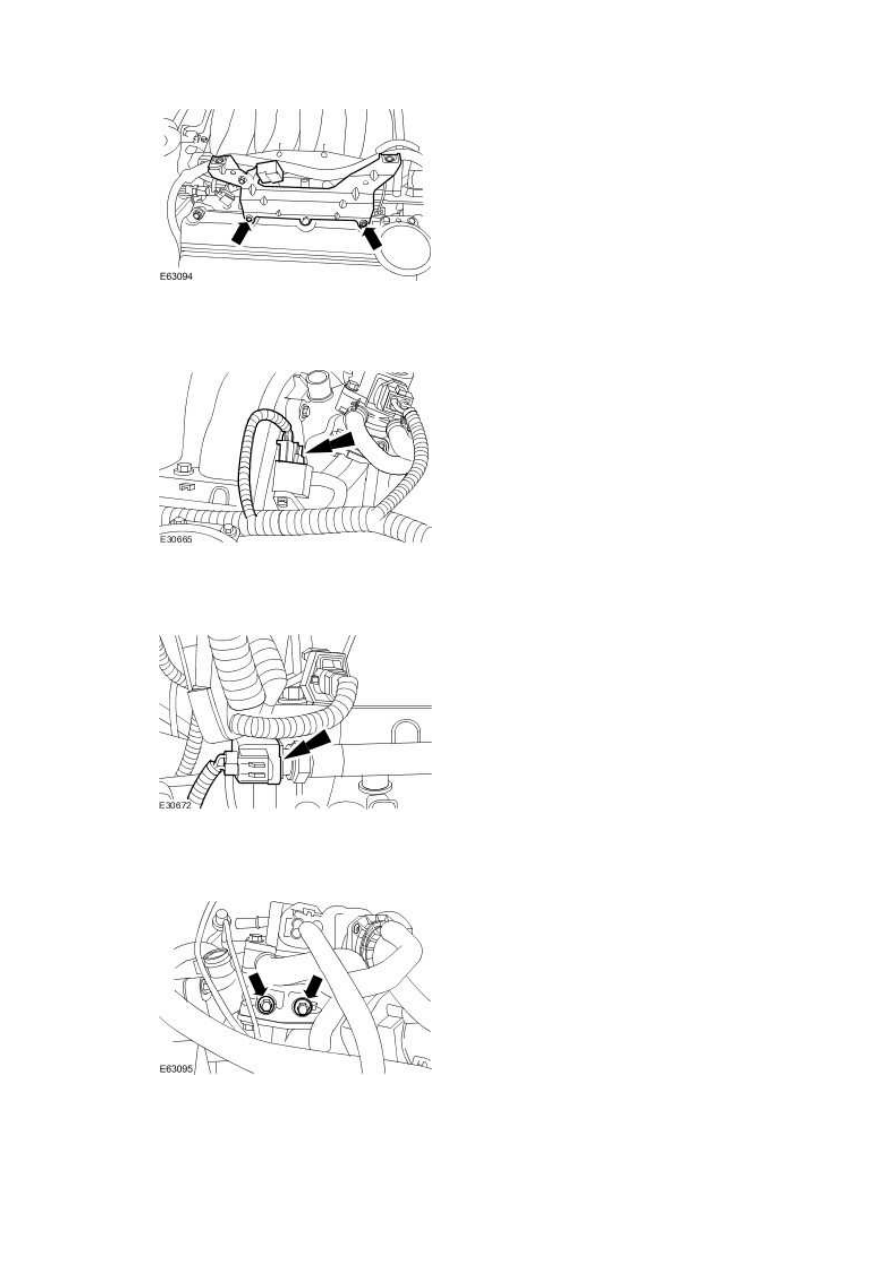

4 . Disconnect the supressor electrical connector.







5 . Remove the engine cover right-hand bracket.







6 . Disconnect the fuel pressure regulator electrical connector.







7 . Disconnect the fuel temperature sensor electrical connector.







8 . Remove the exhaust gas recirculation (EGR) valve retaining bolts.
