Jaguar XJ (X350). Manual - part 178

damage the hose. Failure to follow this instruction will result in damage to the hose.





NOTE:





Left-hand shown, right-hand similar.



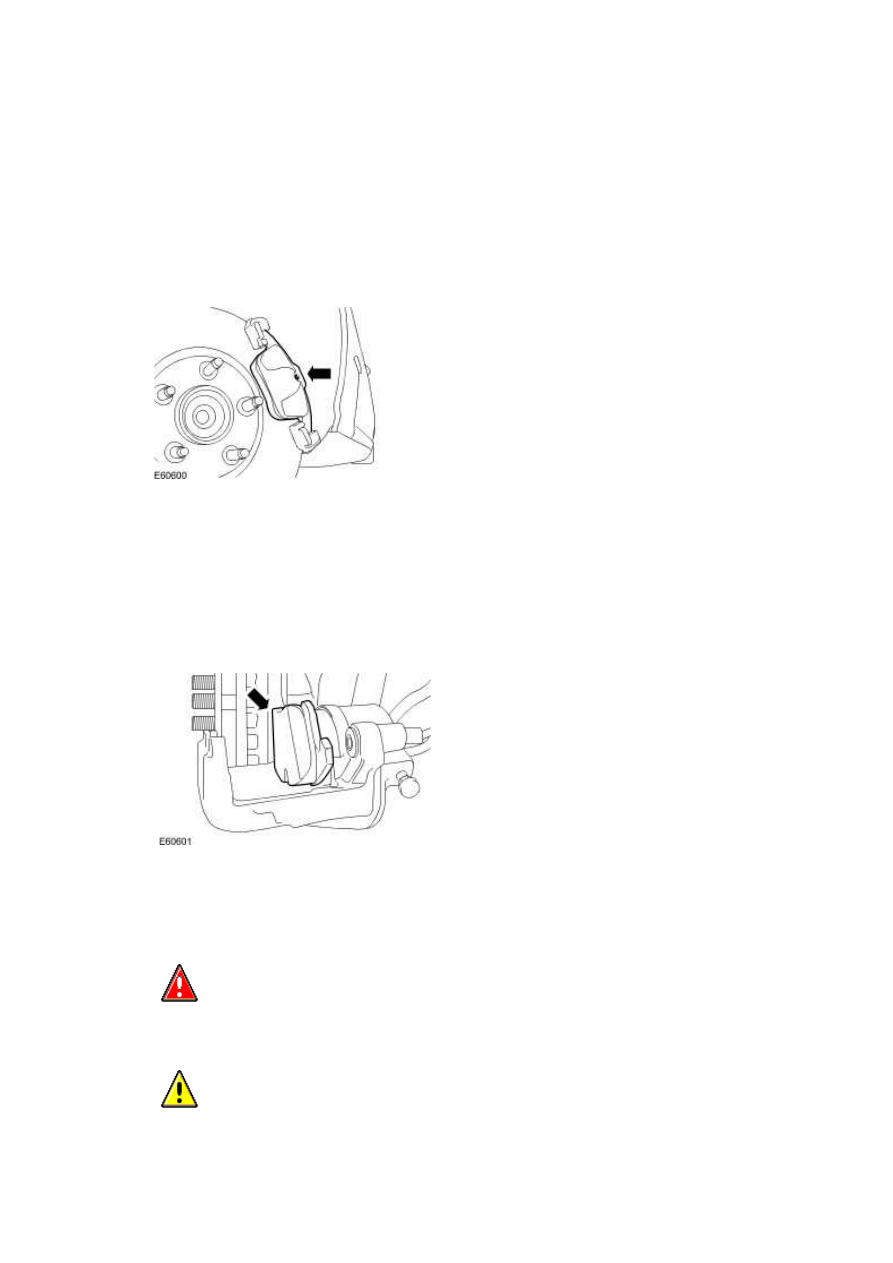

Remove the brake pad.







7 . NOTE:





Left-hand shown, right-hand similar.



Remove the brake pad from the caliper piston.







Installation



1

.



  WARNING: Do not use compressed air to disperse brake dust into the atmosphere.





  CAUTION: If the pistons are pushed back into the housing, brake fluid will be forced

back into the brake fluid reservoir.





  CAUTION: Make sure the brake disc faces are clean before installation.





  CAUTION: Brake pads must always be replaced in axle sets.





NOTE:





Make sure that the inboard brake pad is correctly installed to the caliper piston.



NOTE:





Left-hand shown, right-hand similar.



To install, reverse the removal procedure.





Using a suitable tool, fully retract the brake caliper pistons.







Tighten to 28 Nm.













www.

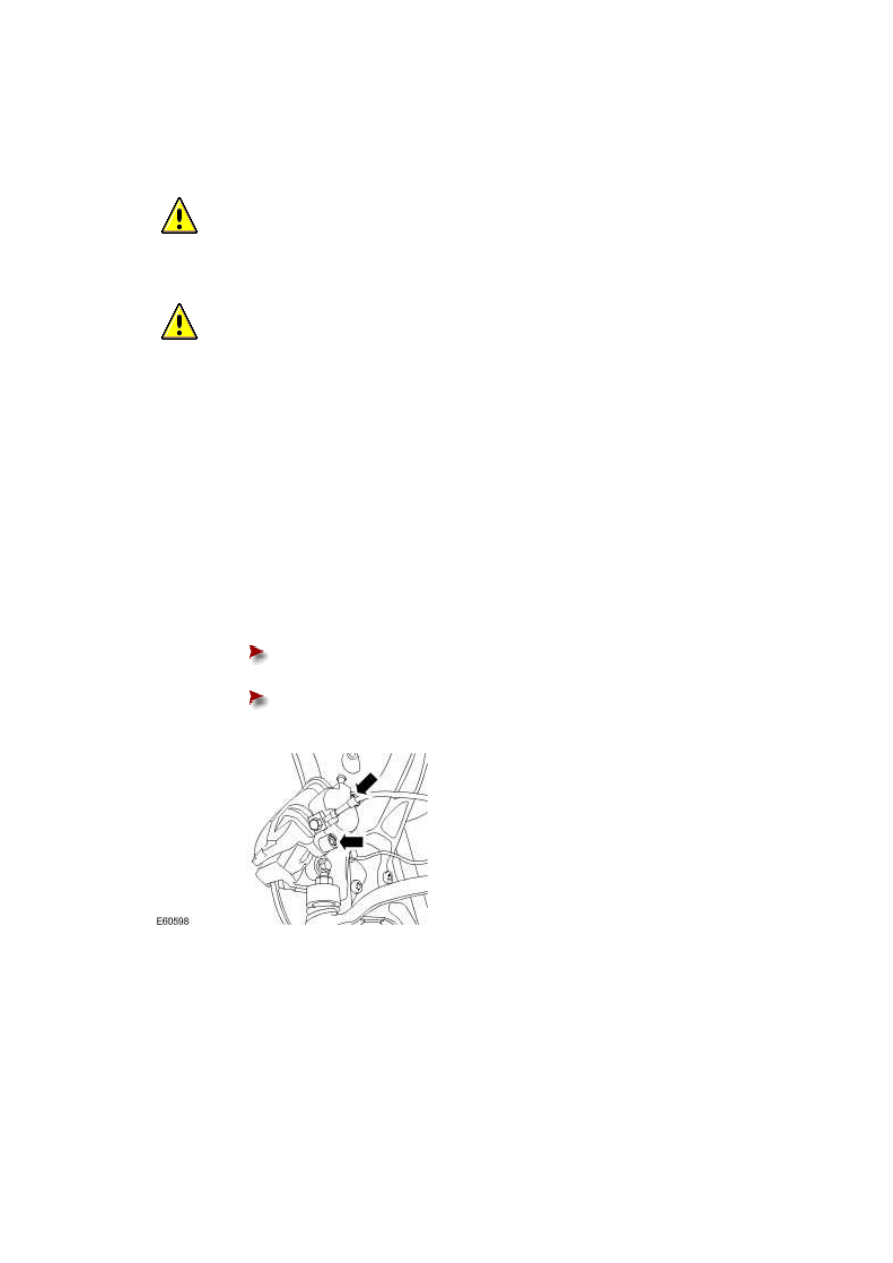

Brake Pads - Vehicles With: High
Performance Brakes, VIN Range: G00442-
>G45703 (70.40.02)

Removal



1 . Raise front of vehicle and support on stands.

For additional information, refer to

Jacking









2 . Remove front wheels.

For additional information, refer to

Wheel and Tire (74.20.05)







3

.



  CAUTION: Remove brake fluid spillage immediately from paint work, with clean

water.





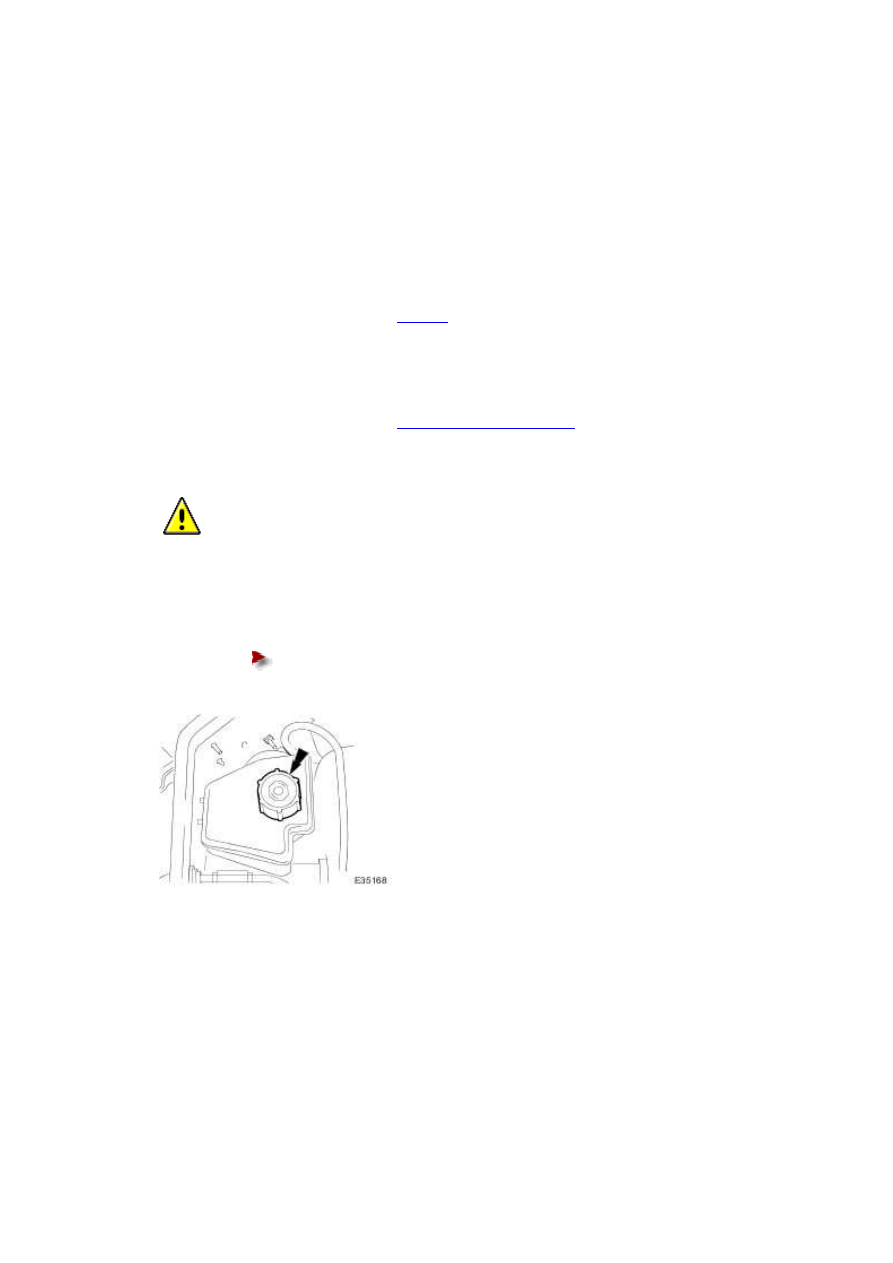

Loosen brake fluid reservoir-cap.





Position a cloth around the reservoir to collect any fluid spillage.











4 . Remove brake pads from caliper.



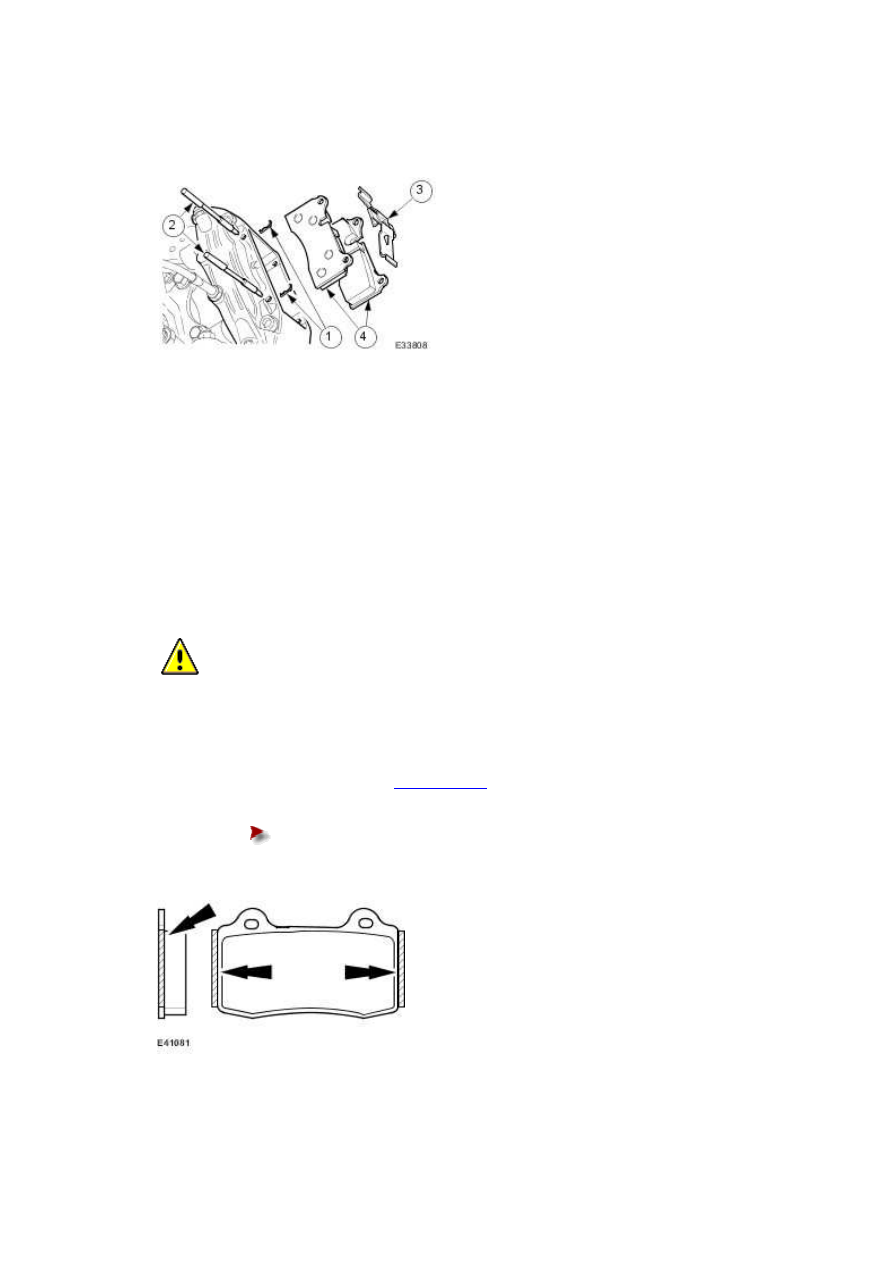

1) Remove 'R' clips.





2) Withdraw pins from caliper.





3) Remove anti-rattle spring.





4) Discard brake pads.











5 . Clean all mating surfaces and remove brake dust, see WARNING above.





6 . Repeat above procedure to remove opposite side brake pads.





Installation



1

.



  CAUTION: Make sure grease does not contact brake-pad friction surface or brake

disc.





To prevent brake squeal apply grease to the shoulders of the brake-pad backplate.

For additional information, refer to

Specifications







Apply a uniform layer of grease to backplate shoulders, making sure the

whole shoulder is covered.









www.
