Brake Disc (70.10.10) – Armoured

Removal

 CAUTION: Brake discs must be renewed in axle sets. Failure to follow this instruction may result in damage to the

vehicle.



 CAUTION: If new brake discs are installed, new brake pads must also be installed. Failure to follow this instruction

may result in damage to the vehicle.





1 . Remove the brake pads.

For additional information, refer to

Brake Pads (70.40.02)





2
.

NOTE:



If the same brake disc is to be installed, the tip of a hub must be marked with a corresponding part of the brake disc
for alignment.


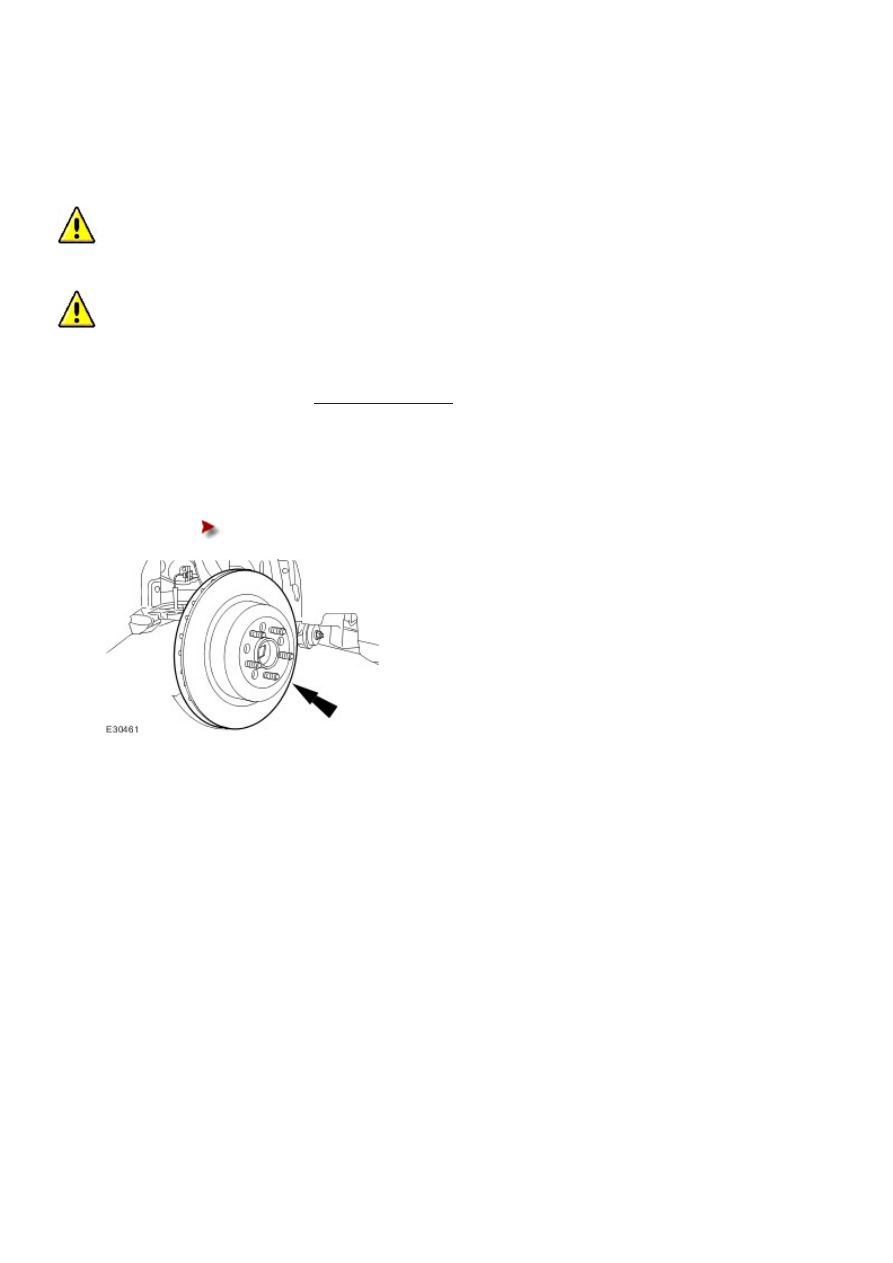

Remove the brake disc.





Remove and discard the brake disc retaining clips.








Installation



1 . To install, reverse the removal procedure.



Published: Mar 12, 2014

Vehicles

Brake Disc Shield - Vehicles With: Standard
Brakes (70.10.18)

Removal



1

.



Remove the front brake disc.

For additional information, refer to

Brake Disc - Vehicles With: Standard Brakes, VIN Range:

G00442->G45703 (70.10.10)



For additional information, refer to

Brake Disc - Vehicles With: Standard Brakes, VIN Range:

G45704->G99999 (70.10.10)









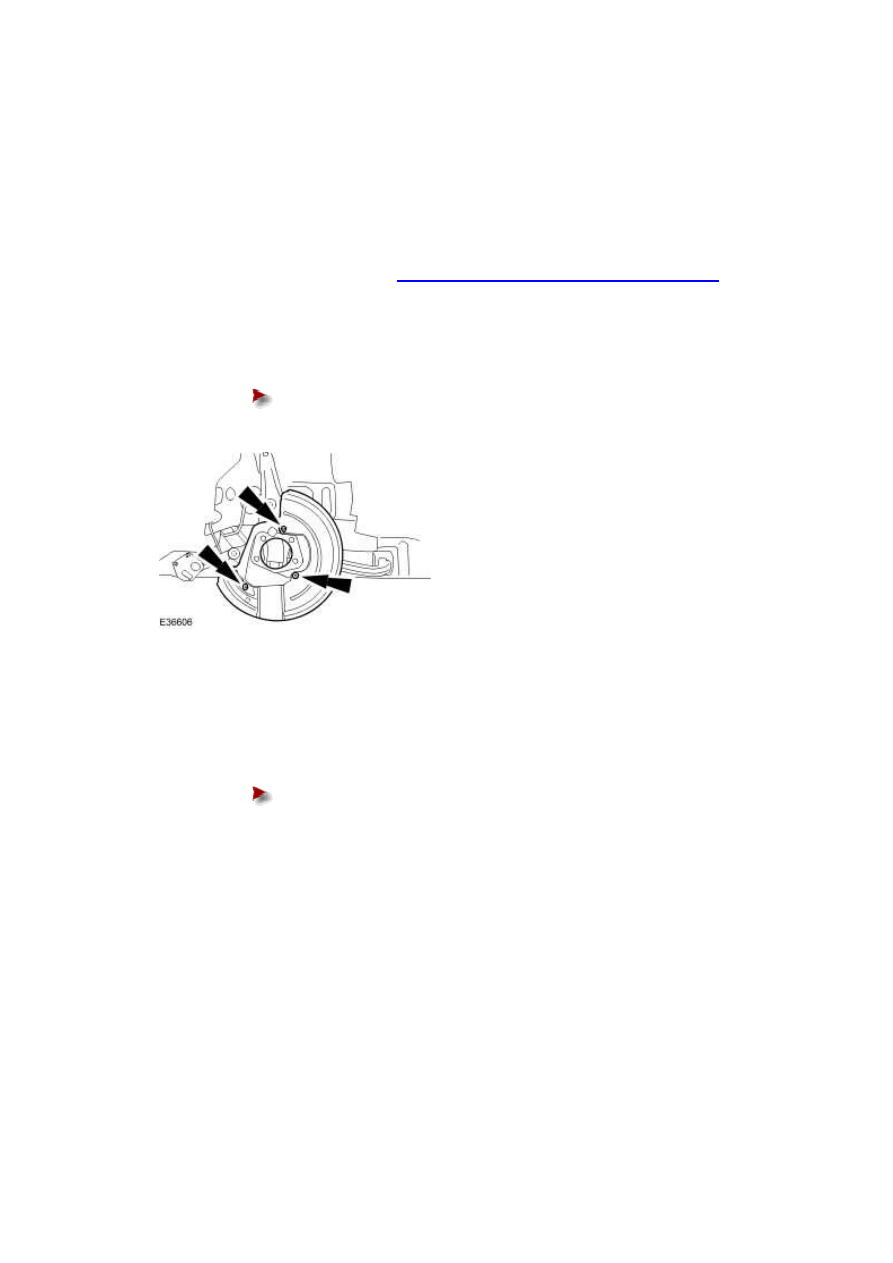

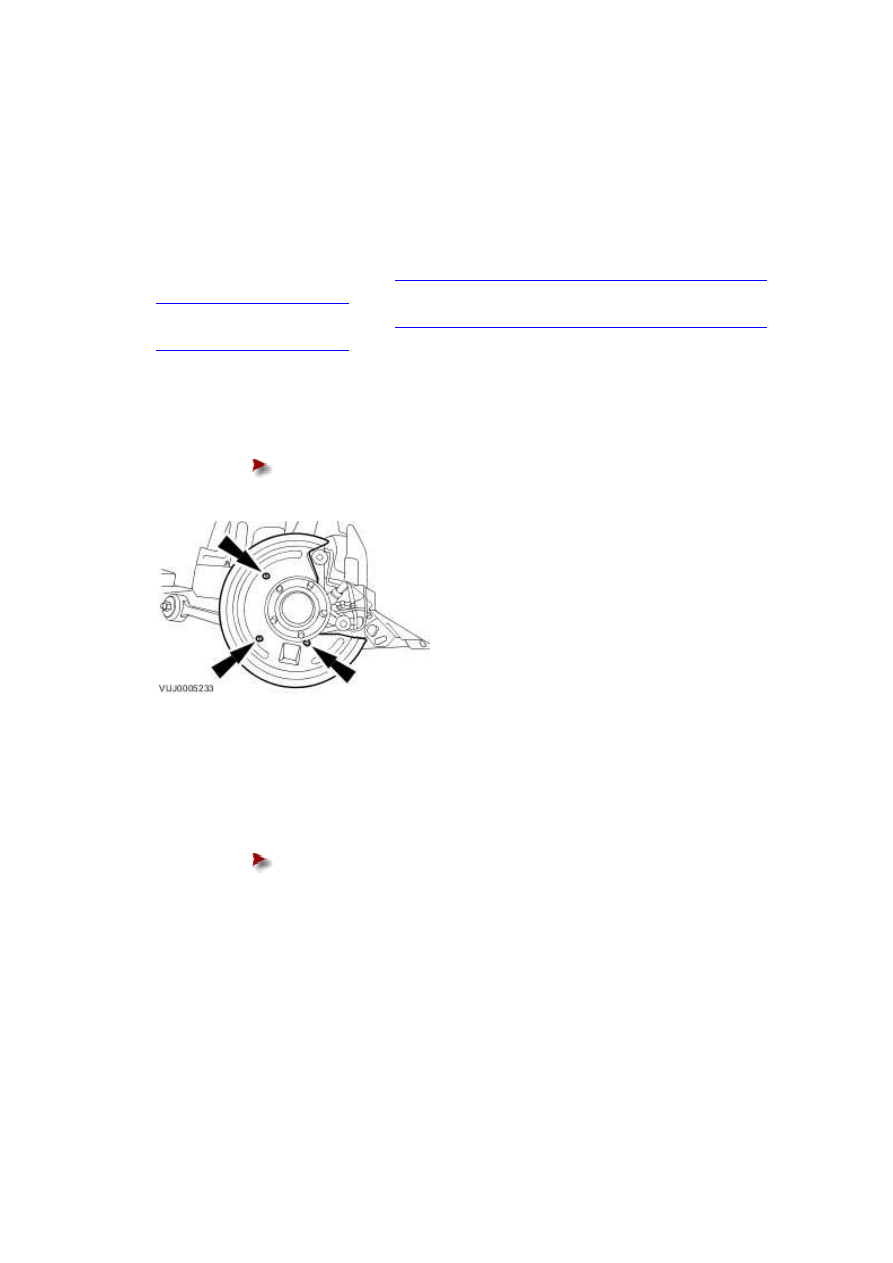

2 . Remove the brake disc shield.





Remove and discard the brake disc shield retaining rivets.











Installation



1 . To install, reverse the removal procedure.





Install new brake disc shield retaining rivets.











www.

Brake Disc Shield - Vehicles With: High
Performance Brakes (70.10.18)

Removal



1 . Remove the wheel bearing and wheel hub.

For additional information, refer to

Front Wheel Bearing and Wheel Hub (60.25.03)







2 . Remove the brake disc shield.





Remove and discard the brake disc shield retaining rivets.











Installation



1 . To install, reverse the removal procedure.





Install new brake disc shield retaining rivets.











Brake Pads - Vehicles With: Standard
Brakes, VIN Range: G00442->G45703
(70.40.02)

Removal



1 . Remove both front wheels and tires.

<<204-04>>







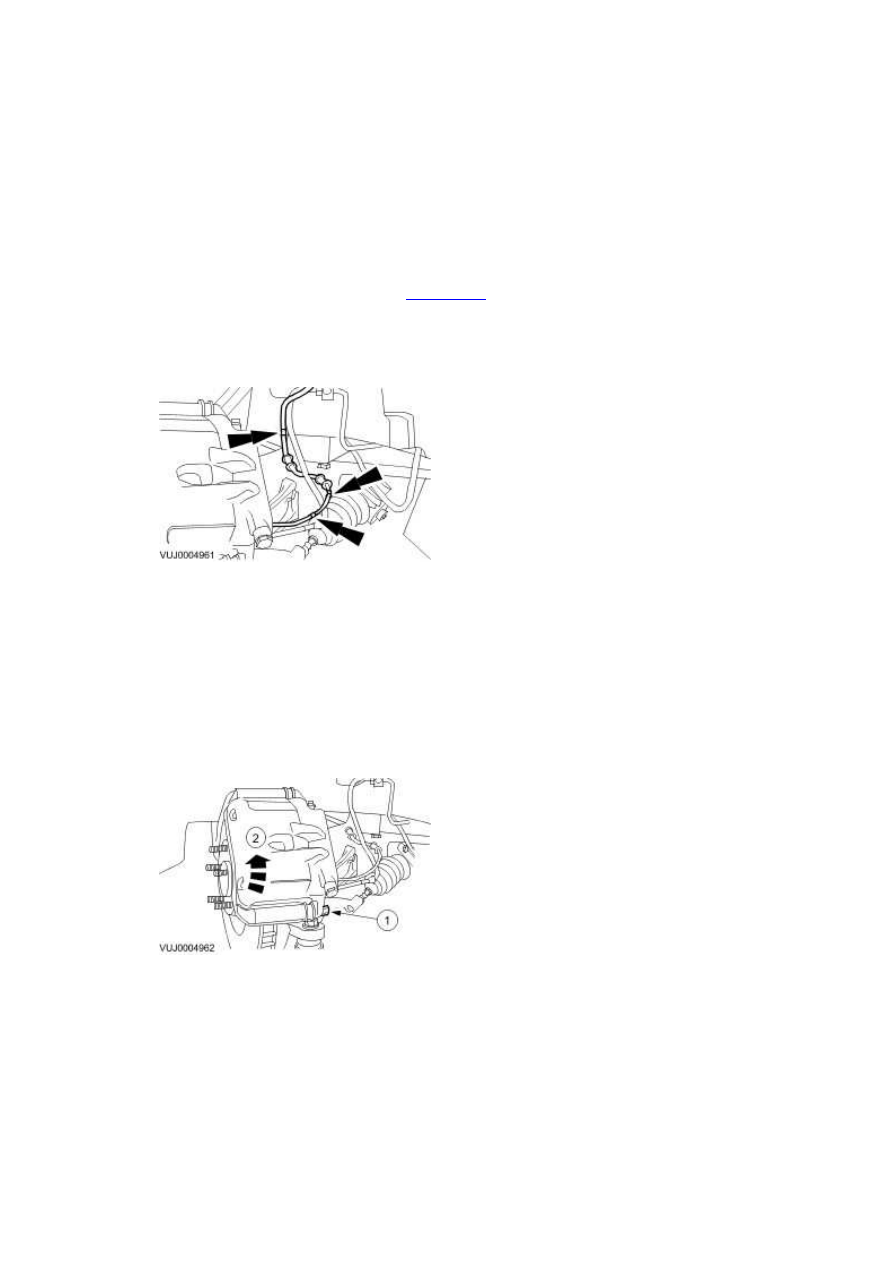

2 . Detach the anti-lock brake (ABS) sensor wiring harness from the retaining clips.







3 . Rotate the brake caliper upwards.



1) Remove and discard the brake caliper lower retaining bolt.





2) Rotate the brake caliper upwards.











4 . Remove the brake pads.
