Jaguar XJ (X350). Manual - part 174

Brake Disc - Vehicles With: Standard
Brakes, VIN Range: G00442->G45703
(70.10.10)

Removal



1 . Remove the brake pads.

For additional information, refer to





2 .

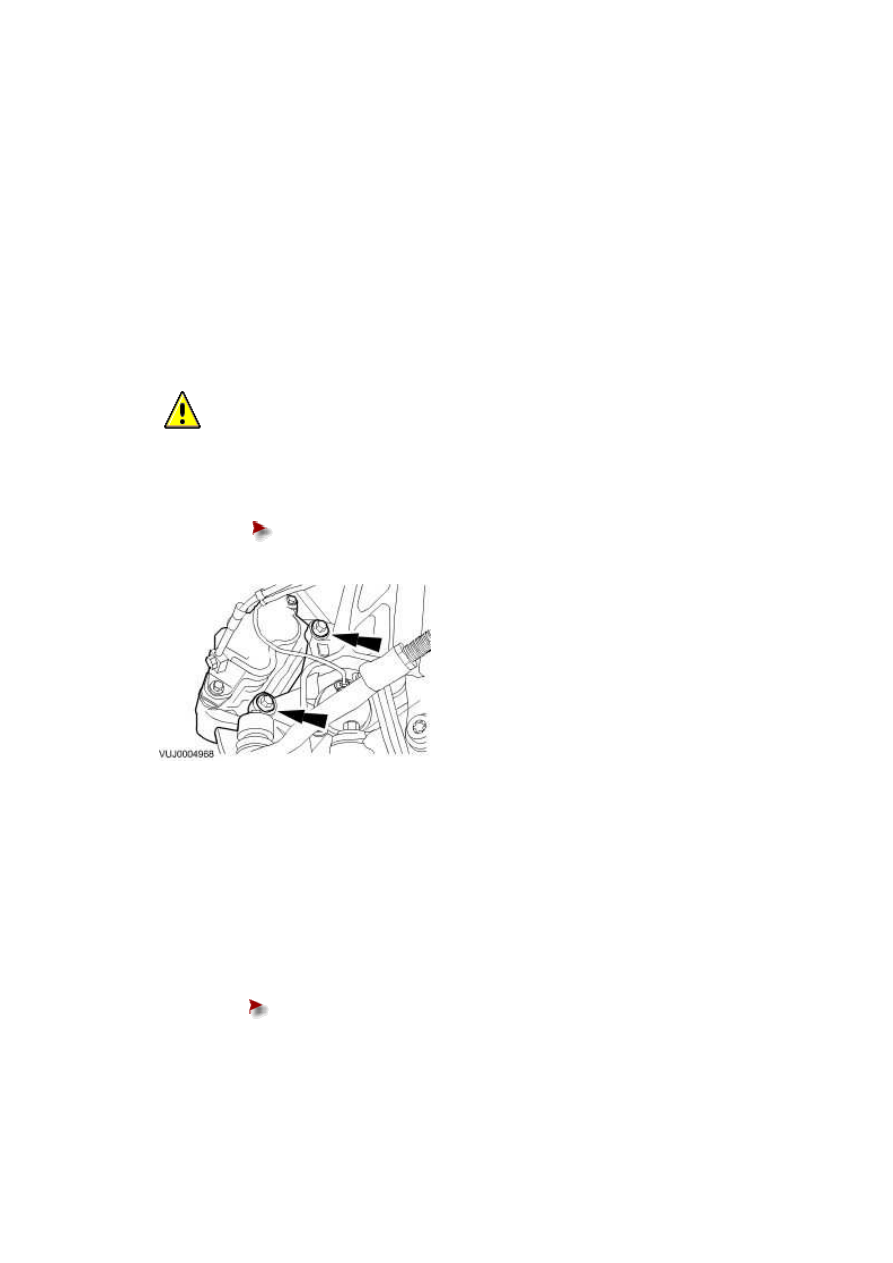

  CAUTION: The brake caliper must be supported at all times.





Detach the brake caliper and brake caliper anchor plate and secure to one side.





Remove and discard the brake caliper retaining bolts.











3

.



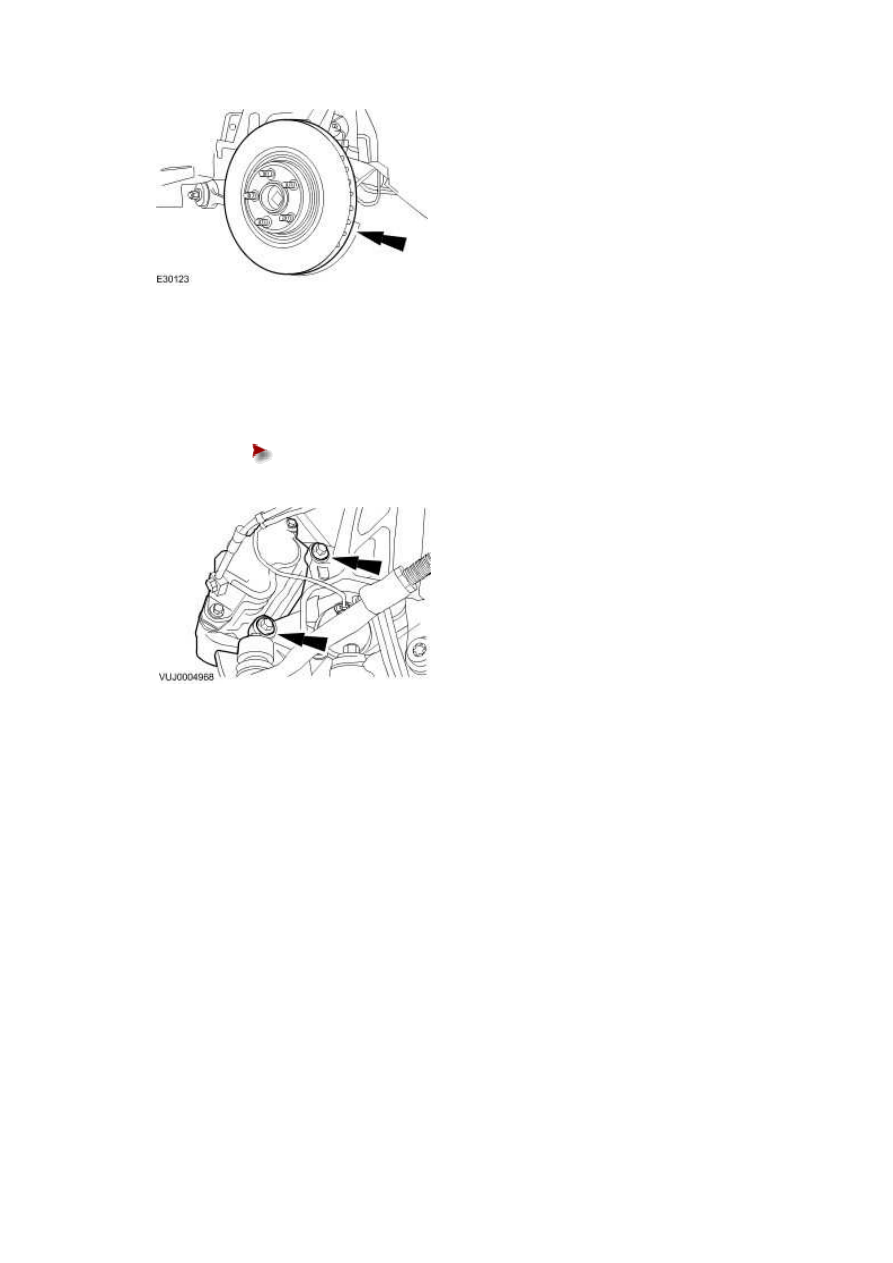

NOTE:





If the same brake disc is to be installed, the tip of a hub must be marked with a

corresponding part of the brake disc for alignment.





Remove the brake disc.





Remove and discard the brake disc retaining clips.











Installation



1 . To install, reverse the removal procedure.





Tighten to 103 Nm.













www.

Brake Disc - Vehicles With: Standard
Brakes, VIN Range: G45704->G99999
(70.10.10)

Removal



1

.



Remove the brake pads.

For additional information, refer to

Brake Pads - Vehicles With: Standard Brakes, VIN Range:

G45704->G99999 (70.40.02)









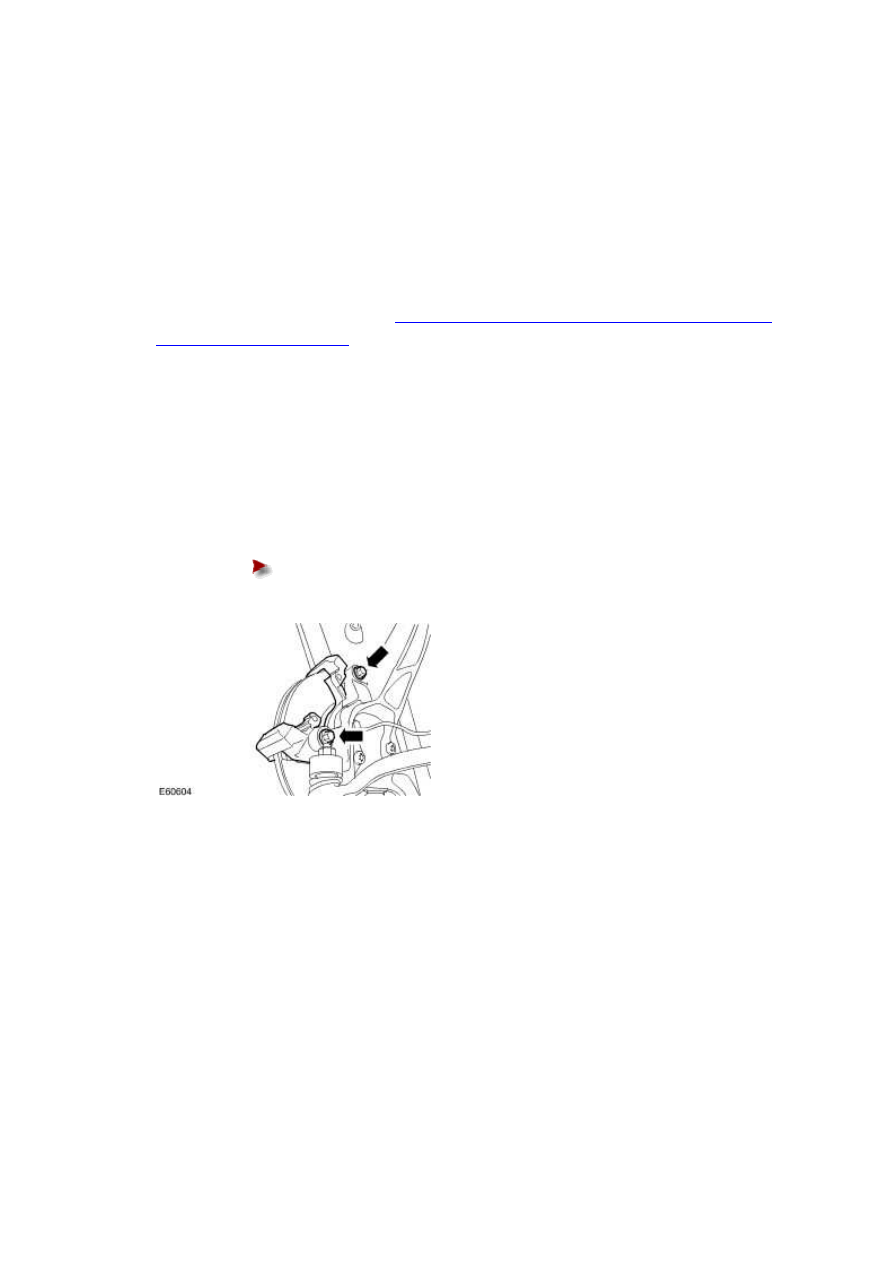

2 . NOTE:





Left-hand shown, right-hand similar.



Remove the brake caliper anchor plate.





Remove and discard the brake caliper anchor plate retaining bolts.











3

.



NOTE:





If the same brake disc is to be installed, the tip of a hub must be marked with a

corresponding part of the brake disc for alignment.





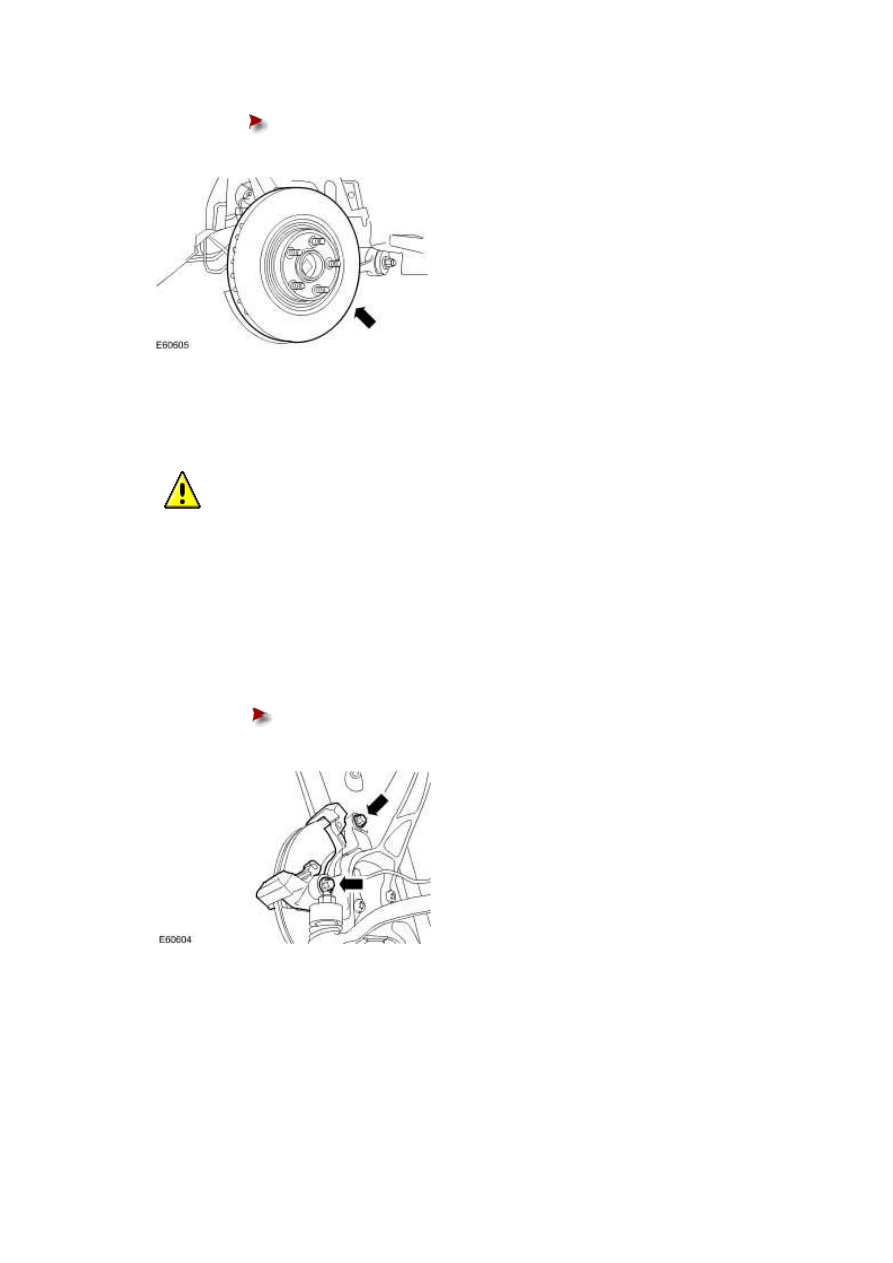

NOTE:





Left-hand shown, right-hand similar.



Remove the brake disc.





Remove and discard the brake disc retaining clips.











Installation



1 .

  CAUTION: Brake discs must always be replaced in axle sets.



NOTE:





Left-hand shown, right-hand similar.



To install, reverse the removal procedure.





Tighten to 115 Nm.
