Jaguar XJ (X350). Manual - part 177







Installation



1

.



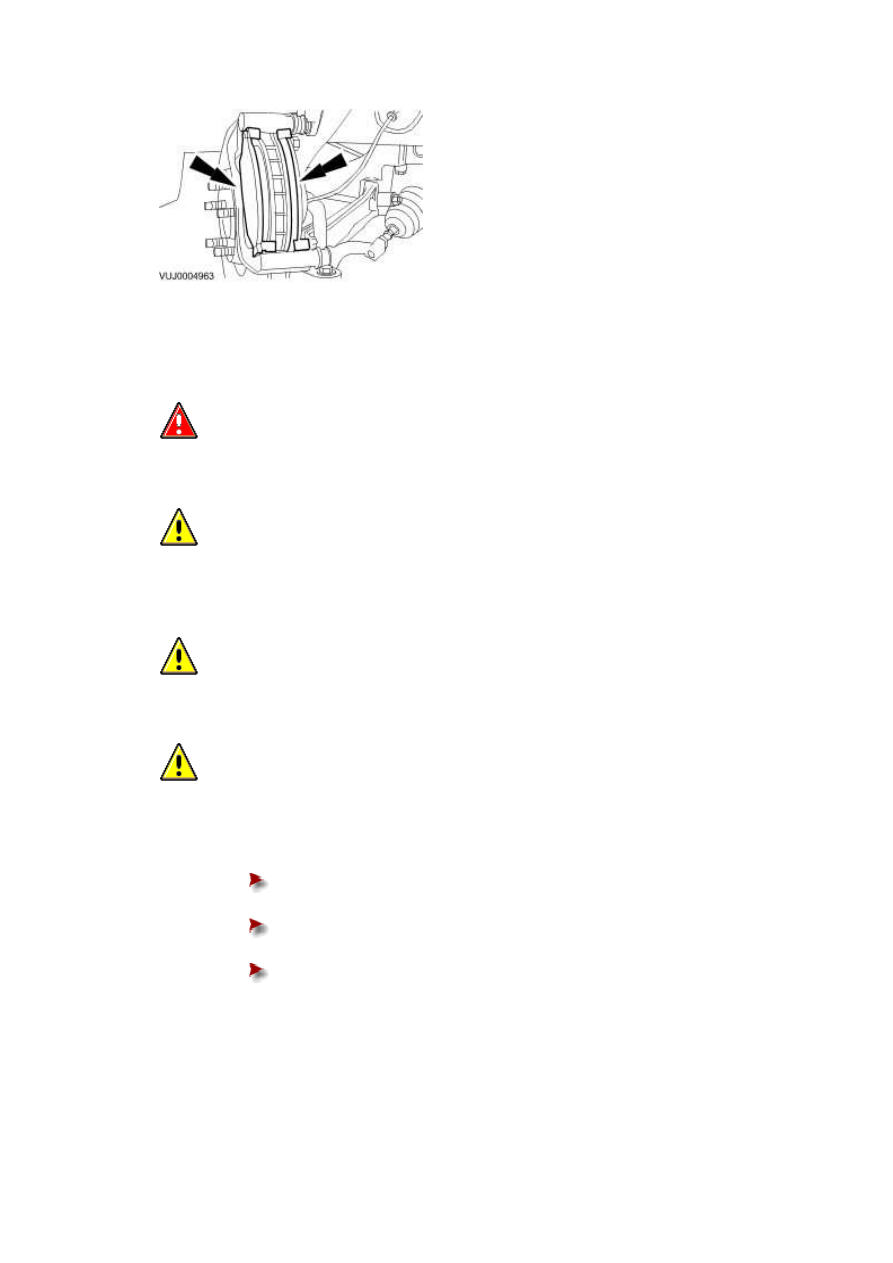

  WARNING: Do not use compressed air to disperse brake dust into the atmosphere.





  CAUTION: If the pistons are pushed back into the housing, brake fluid will be forced

back into the brake fluid reservoir.





  CAUTION: Make sure the brake disc faces are clean before installation.





  CAUTION: Brake pads must always be replaced in axle sets.





To install, reverse the removal procedure.





Using a suitable tool, fully retract the brake caliper pistons.

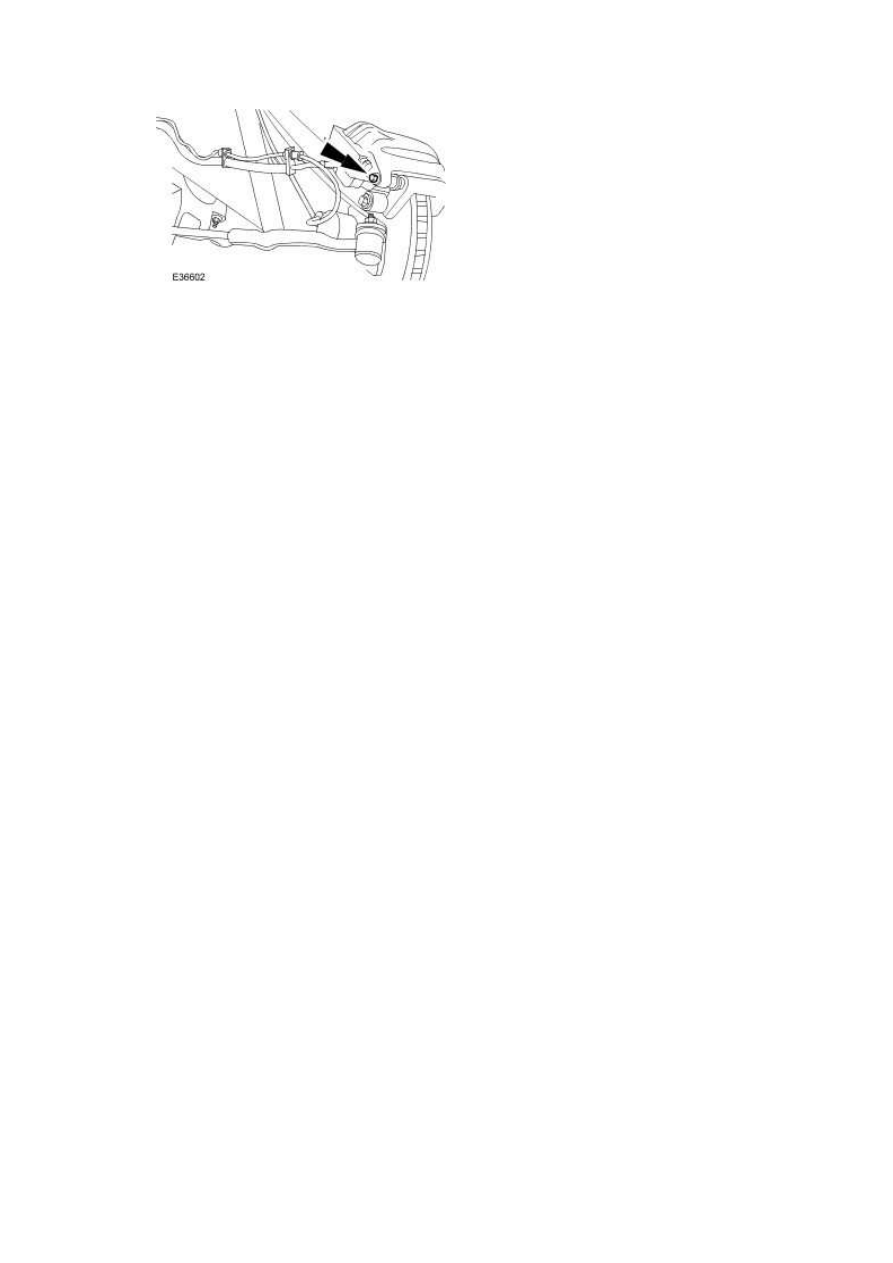

Install a new brake caliper lower retaining bolt.







Tighten to 34 Nm.













www.

Brake Pads - Vehicles With: Standard
Brakes, VIN Range: G45704->G99999
(70.40.02)

Removal



1 . Remove both front wheels and tires.

For additional information, refer to

Wheel and Tire (74.20.05)







2 . NOTE:





Left-hand shown, right-hand similar.



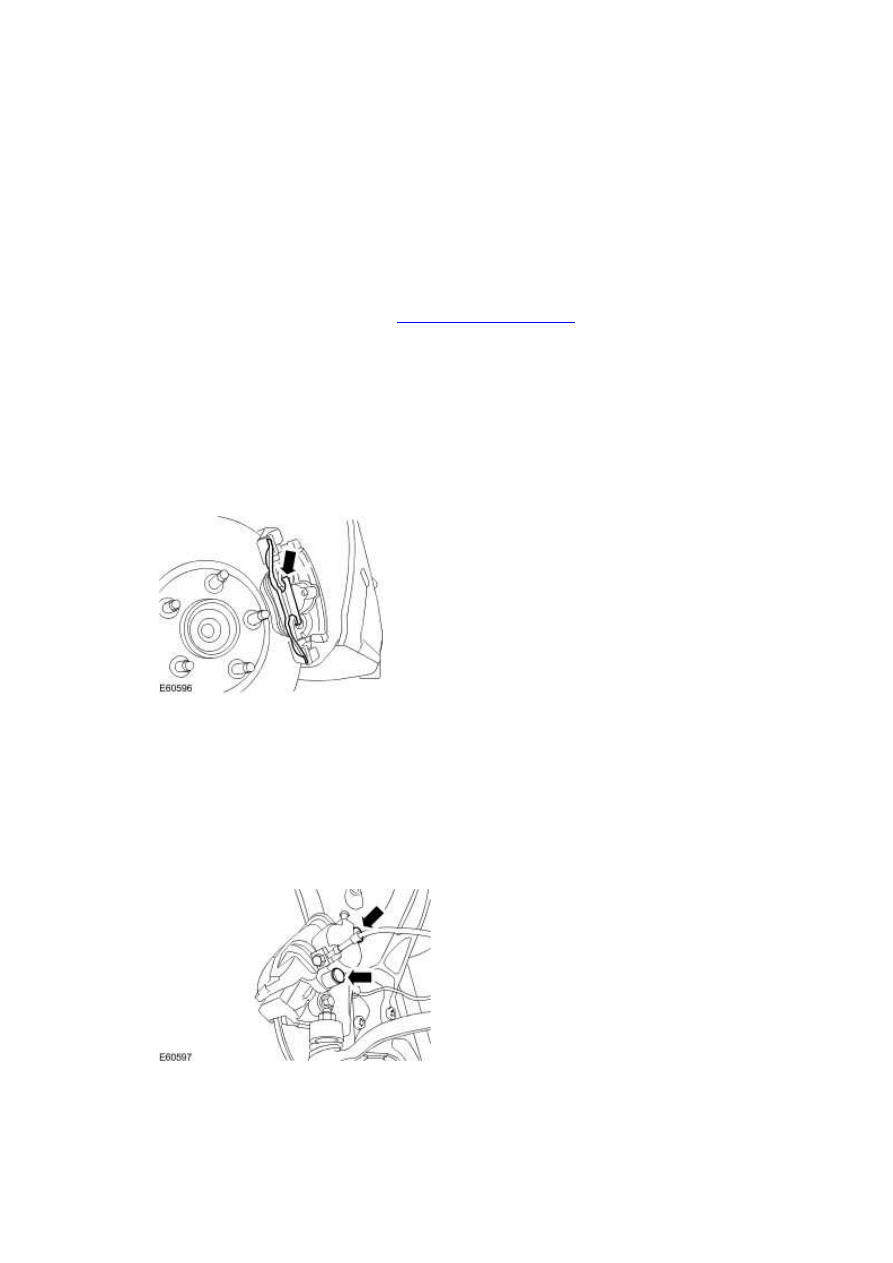

Remove the anti-rattle spring.







3 . NOTE:





Left-hand shown, right-hand similar.



Remove the brake caliper retaining bolt dust covers.







4

.



  CAUTION: Do not allow the brake caliper to hang on the hydraulic hose, as this will

damage the hose. Failure to follow this instruction will result in damage to the hose.





NOTE:





Left-hand shown, right-hand similar.



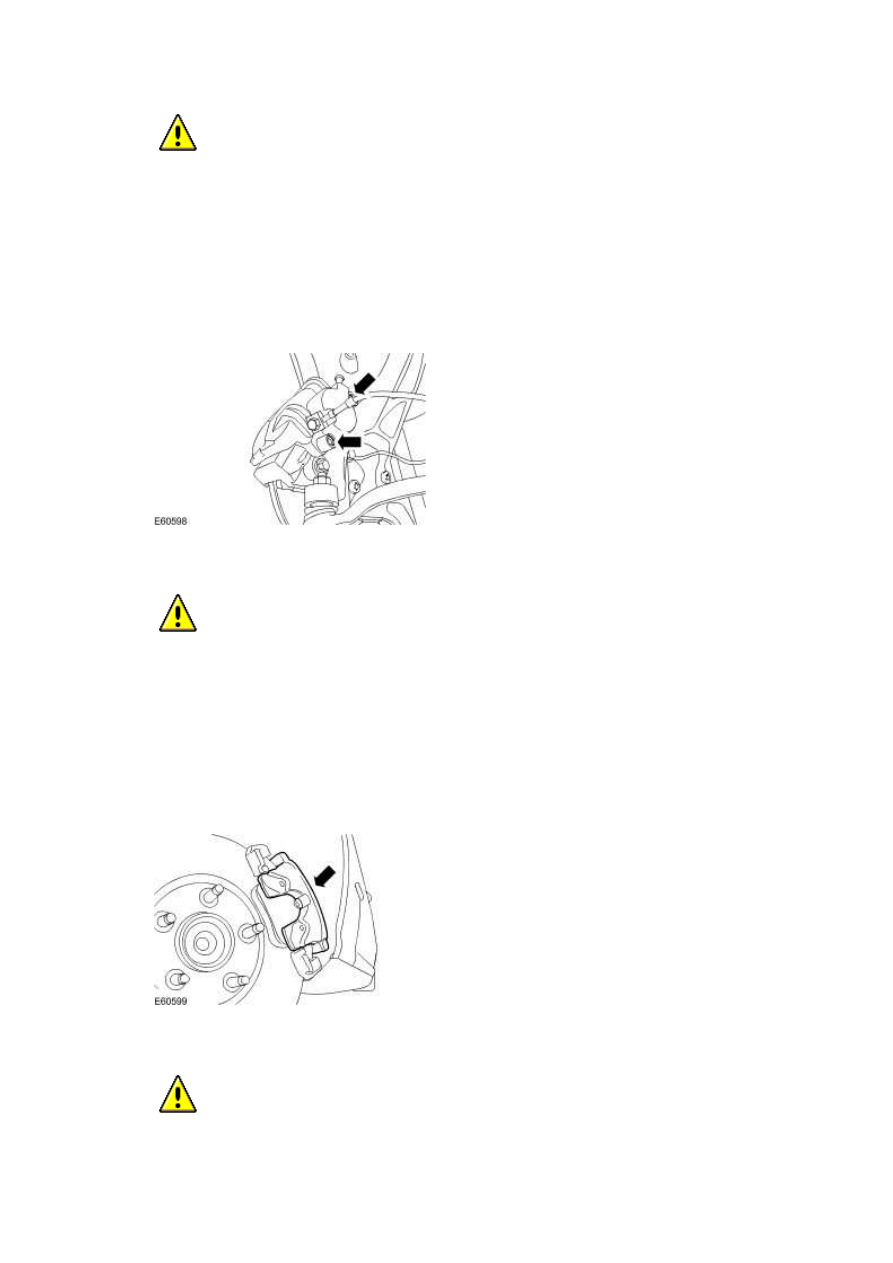

Remove the brake caliper retaining bolts.







5

.



  CAUTION: Do not allow the brake caliper to hang on the hydraulic hose, as this will

damage the hose. Failure to follow this instruction will result in damage to the hose.





NOTE:





Left-hand shown, right-hand similar.



Detach the brake caliper.







6

.



  CAUTION: Do not allow the brake caliper to hang on the hydraulic hose, as this will
