Jaguar XJ (X350). Manual - part 1535



4

.



Bleed the ABS Brake system.

For additional information, refer to Brake System Bleeding - VIN Range: G00442->G45703

(70.25.03)

For additional information, refer to Brake System Bleeding - VIN Range: G45704->H99999

(70.25.03)





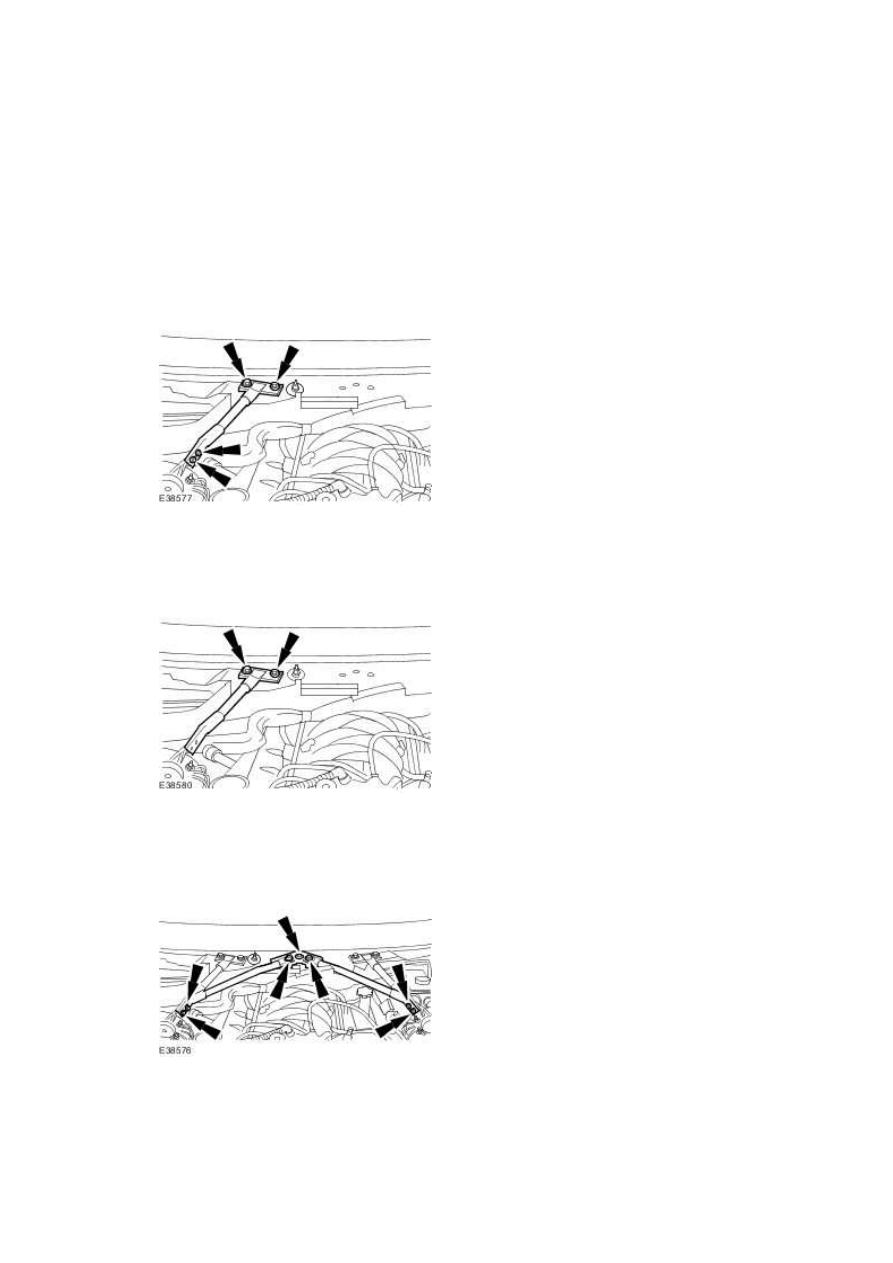

Vehicles with 3.0L engine



5 . Tighten to 25 Nm.





Vehicles with 3.5L or 4.2L engine



6 . Tighten to 25 Nm.







7 . Tighten to 25 Nm.









Wiper Pivot Arm (84.15.03)

Special Service Tools

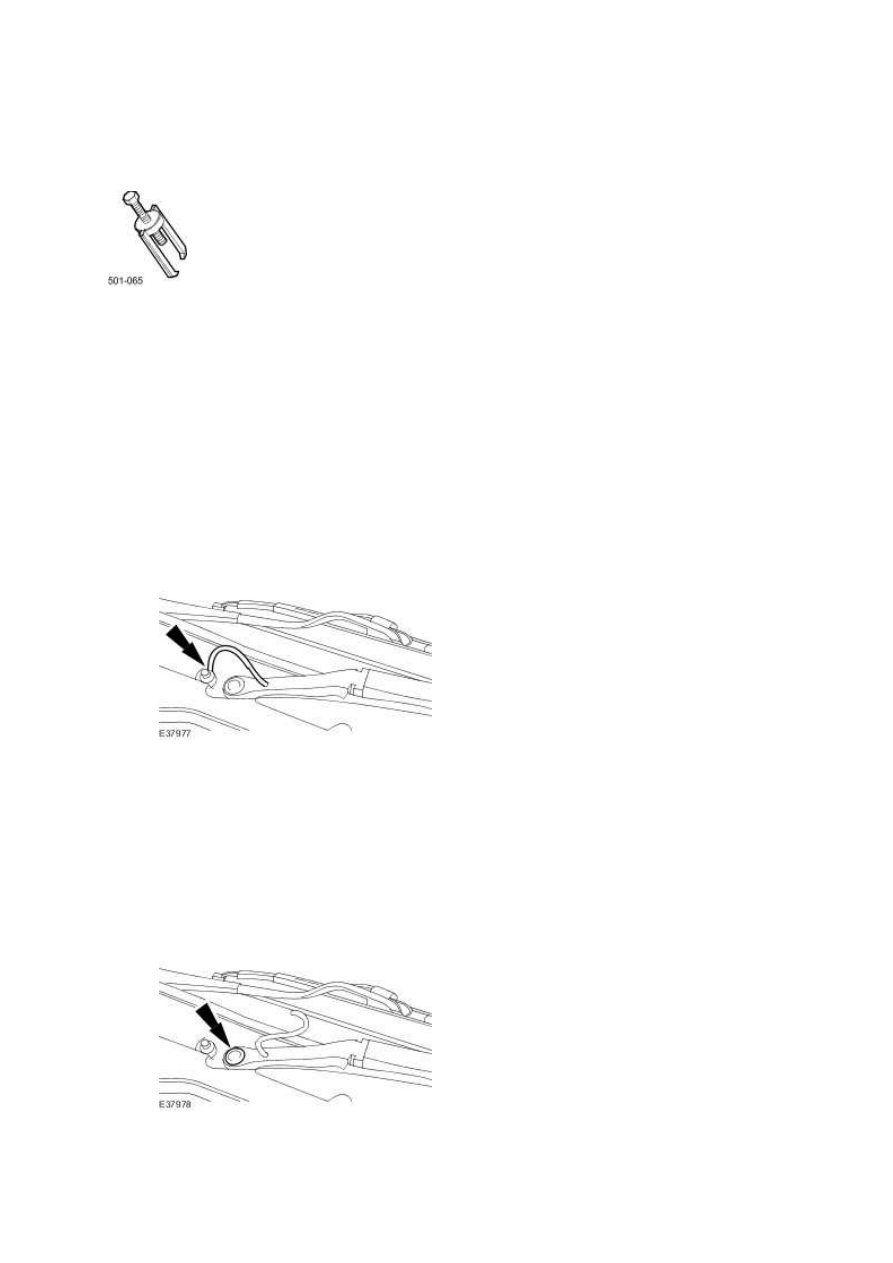

Remover - Windshield Wiper Pivot Arm

501-065

Removal



1 . NOTE:





Left-hand shown, right-hand similar.



Disconnect the washer pipe.







2 . NOTE:





Left-hand shown, right-hand similar.



Remove the wiper pivot arm retaining nut cover.





www.



3 . NOTE:





Left-hand shown, right-hand similar.

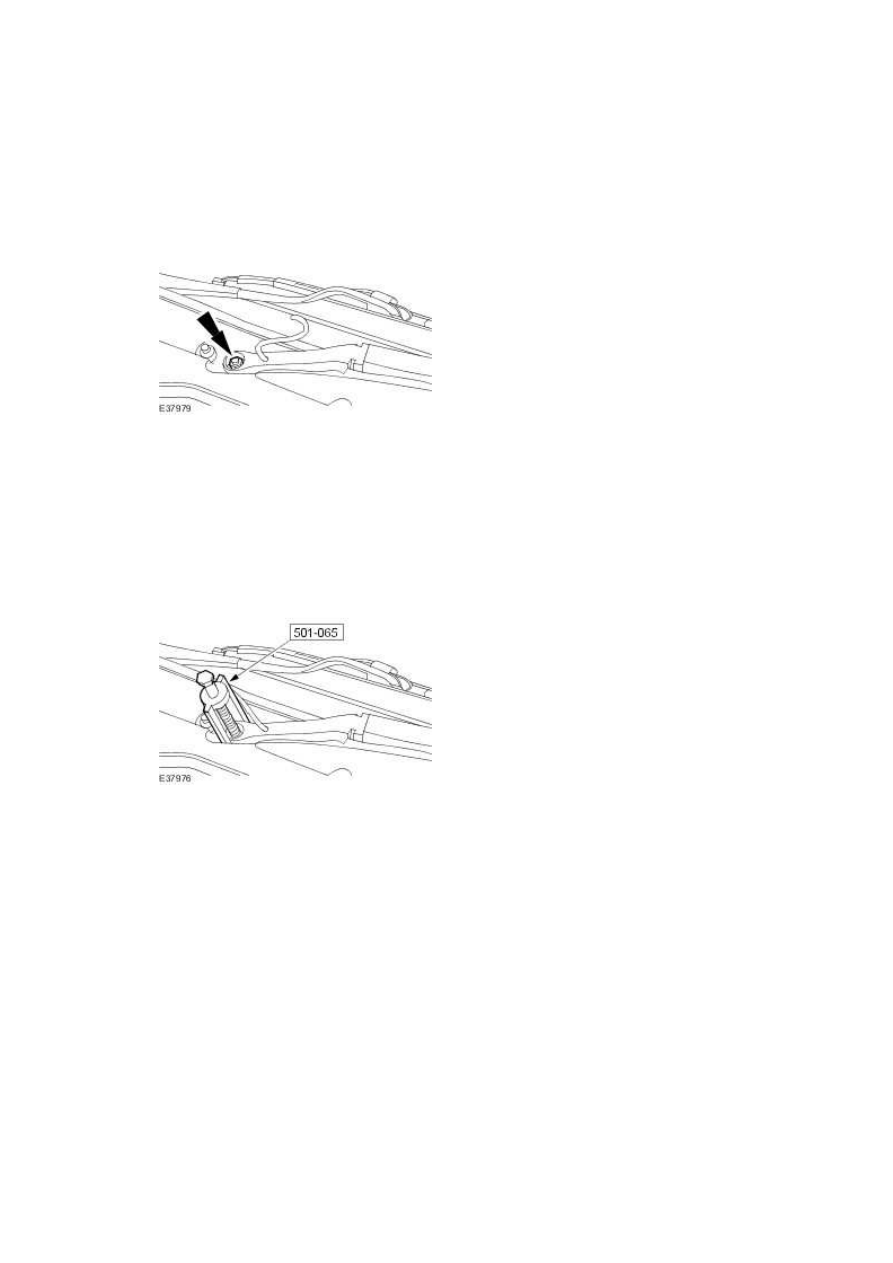

Remove the wiper pivot arm retaining nut.







4 . NOTE:





Left-hand shown, right-hand similar.



Using the special tool, remove the wiper pivot arm.







Installation



1

.



NOTE:

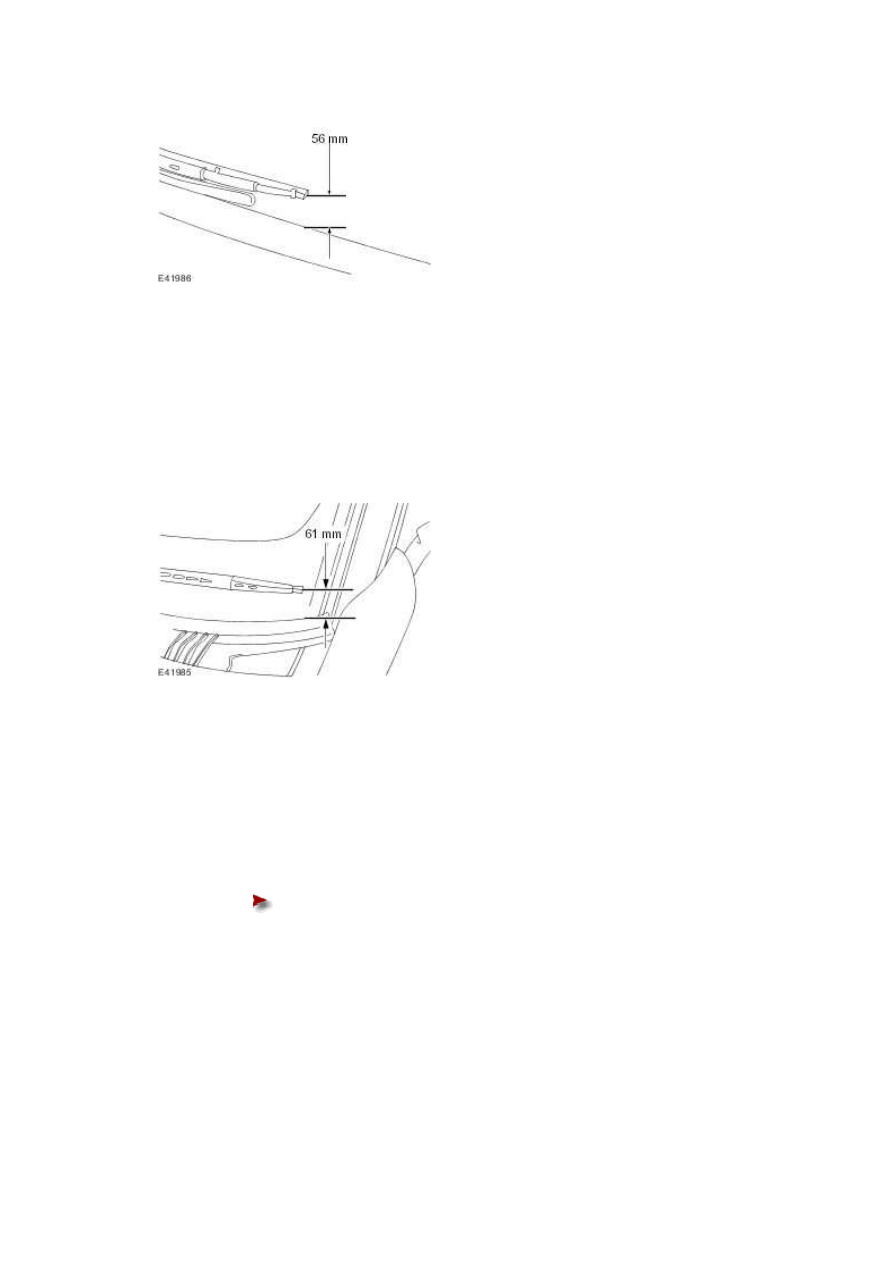

Measure the distance between the tip of the wiper blade and the upper edge of the

cowl vent screen.





Install the driver side wiper pivot arm.







2

.



NOTE:





Measure the distance between the tip of the wiper blade and the upper edge of the

cowl vent screen.





Install the passenger side wiper pivot arm.







3 . NOTE:





Left-hand shown, right-hand similar.



Install the wiper pivot arm retaining nut.





Tighten to 17 Nm.
