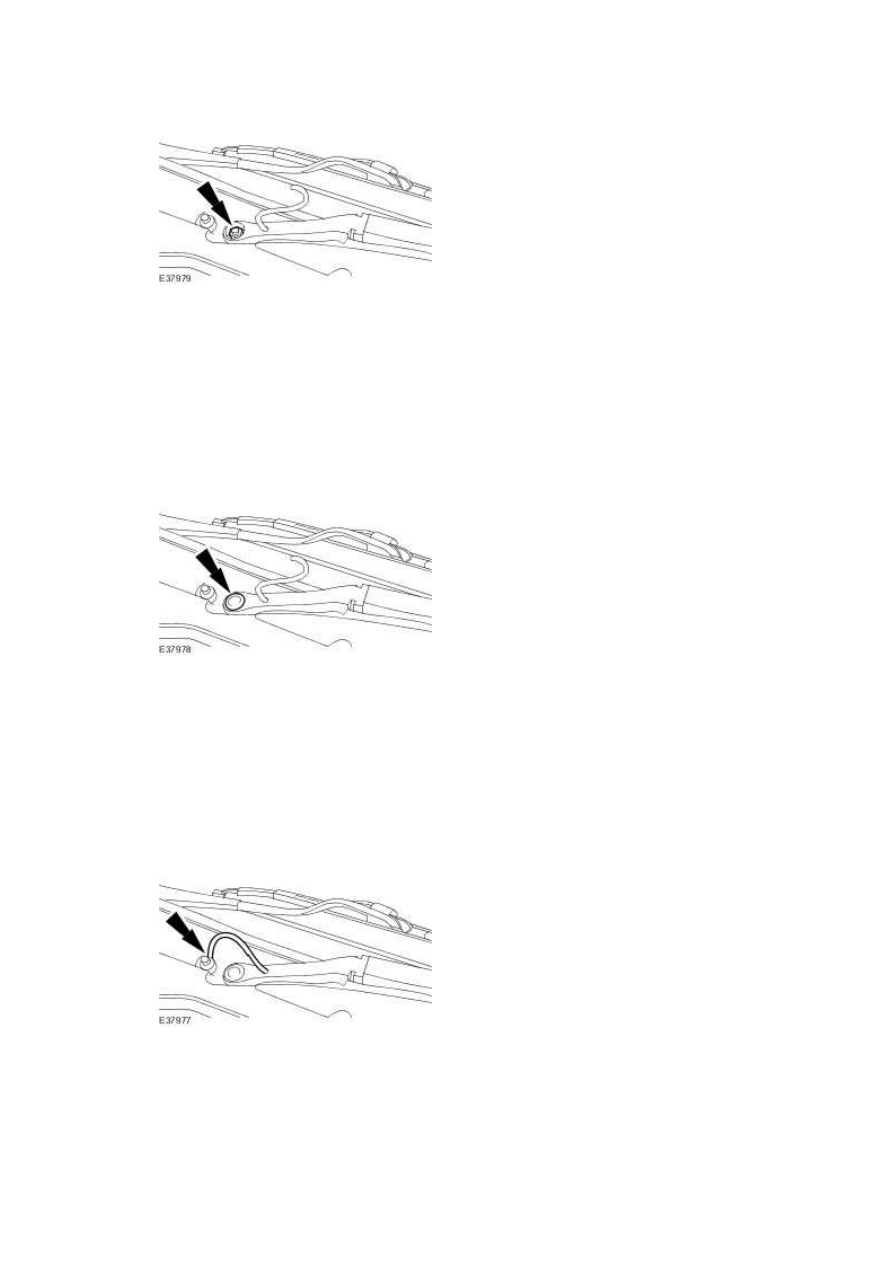

4 . NOTE:





Left-hand shown, right-hand similar.



Install the wiper pivot arm retaining nut cover.







5 . NOTE:





Left-hand shown, right-hand similar.



Connect the washer pipe.









501-17 : Roof Opening Panel





Specifications





Specifications

Torque Specifications

Description

Nm  lb-ft  lb-in

Roof opening panel frame retaining bolts   9

—   80

Roof opening panel motor retaining bolts   3

—   27

Roof opening panel glass retaining screws  4

—   35







www.

General Procedures





Motor Synchronization (76.82.48)

Roof Opening Panel Motor Synchronization
Procedure

1.  NOTE:



If the is battery is disconnected when the roof opening panel is not operating, the roof
opening panel will retain its memory and the synchronization procedure will not be
required.


Operate the roof opening panel switch in the tilt position until the roof opening panel is in the
fully tilted position.


2.  Release the roof opening panel switch.


3.  NOTE:


This operation must be done within five seconds of the previous step.


Operate the roof opening panel switch in the tilt position and hold.


4.  Release the roof opening panel switch after the roof opening panel has reached the fully
closed position.


5.  NOTE:



If the roof opening panel motor synchronization has been completed correctly, when the
roof opening panel switch is operated in the fully open position the roof opening panel
should move to the fully open position automatically.


NOTE:



If the roof opening panel does not move to the fully open position, repeat the roof
opening panel motor synchronization procedure.


Operate the roof opening panel switch to check the roof opening panel motor operation.


Roof Opening Panel Motor Synchronization
De-activation Procedure.

1.  Operate the roof opening panel control switch in the tilt position until the roof opening
panel is in the fully tilted position and release. Then hold the roof opening panel control
switch in the tilt position for at least twenty seconds, there will be a small movement from the
roof opening panel to indicate it has been de-activated.
