Jaguar XJ (X350). Manual - part 1534





Vehicles with 3.0L engine



6 . NOTE:





Right-hand shown, left-hand similar.

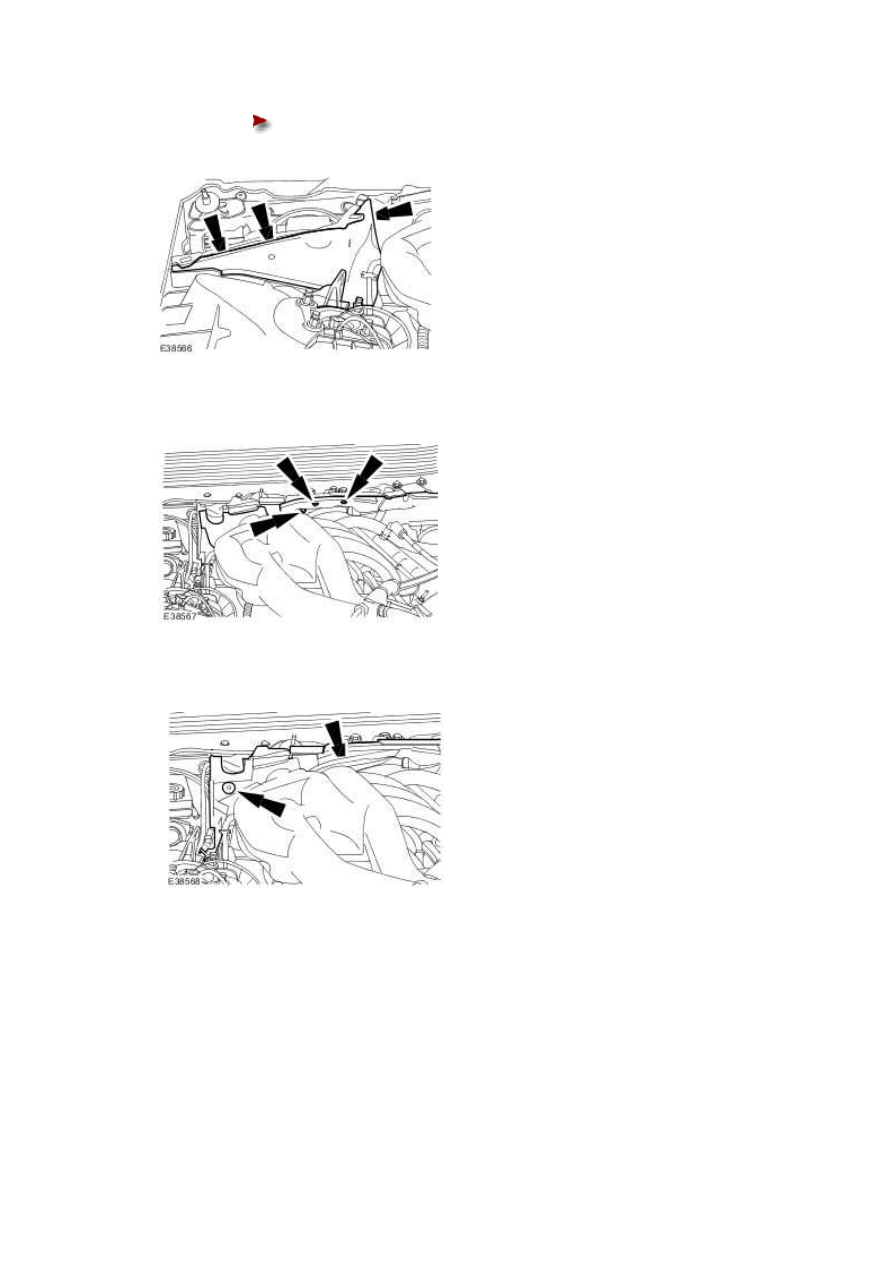

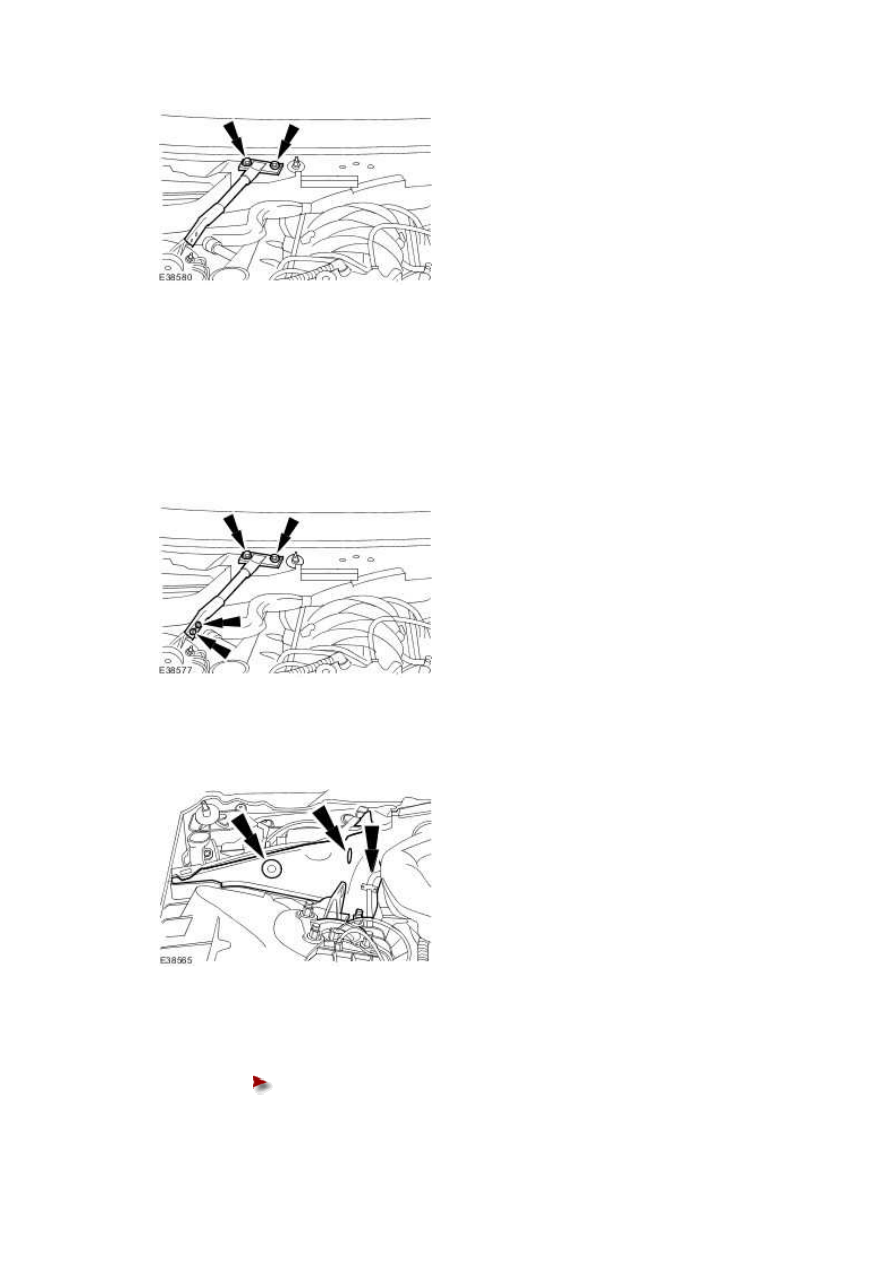

Remove the engine compartment support.





All except vehicles with diesel engine



7 . Remove the outer bulkhead panel insulation.







8 . Remove the outer bulkhead panel.





Remove the securing bolts.







Remove the retaining clip.











9 . Detach the inner bulkhead panel insulation.







10 . Reposition the inner bulkhead panel.





All vehicles

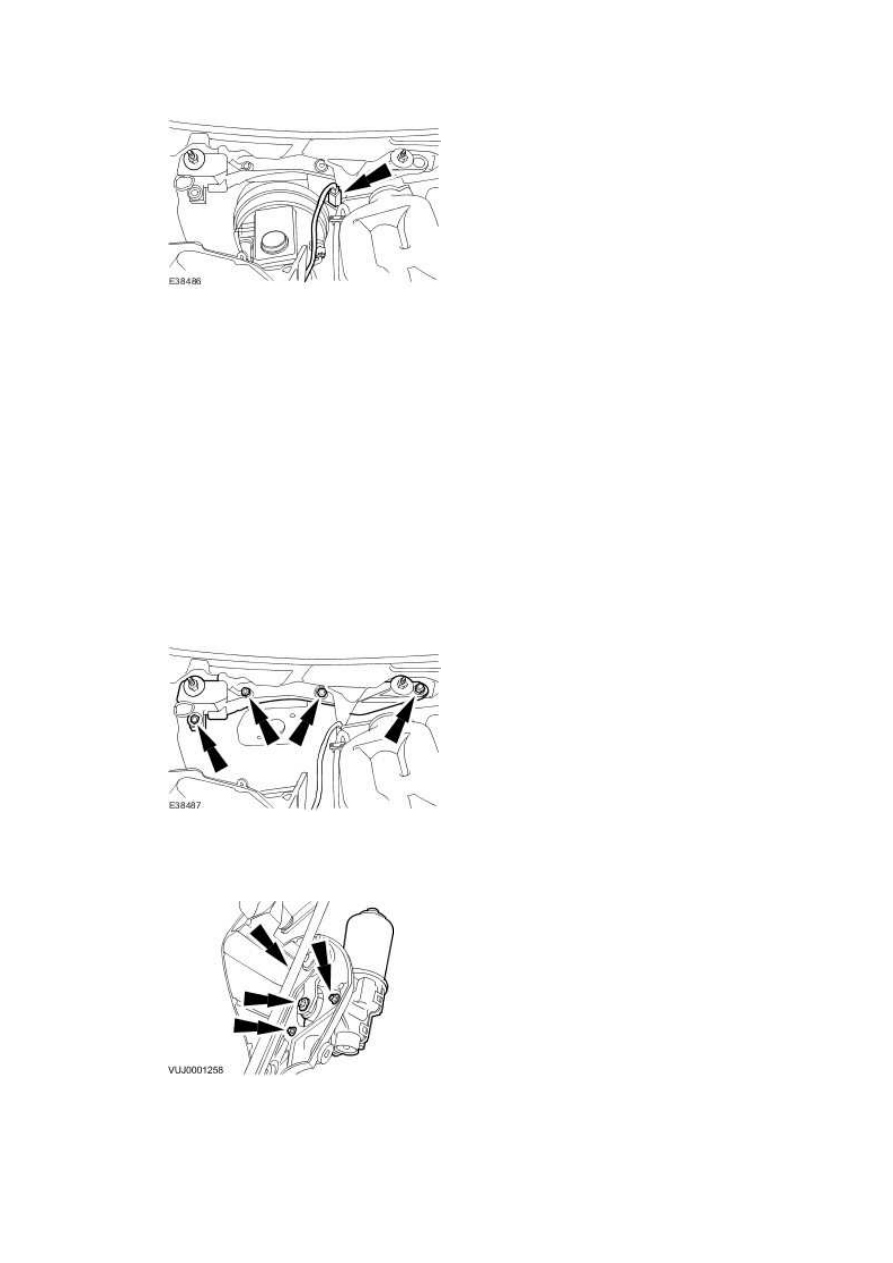

11 . Disconnect the wiper motor electrical connector.

www.







12

.



Remove the brake master cylinder.

For additional information, refer to Brake Master Cylinder - 4.2L NA V8 - AJV8/4.2L SC V8 -

AJV8/3.0L NA V6 - AJ27/3.5L NA V8 - AJV8 (70.30.08)

For additional information, refer to Brake Master Cylinder - 2.7L V6 - TdV6 (70.30.08)







13 . Remove the brake booster.

For additional information, refer to Brake Booster (70.50.17)





14 . Detach the wiper mounting arm and pivot shaft assembly.







15 . Remove the windshield wiper motor.







Installation

All vehicles



1 . To install, reverse the removal procedure.

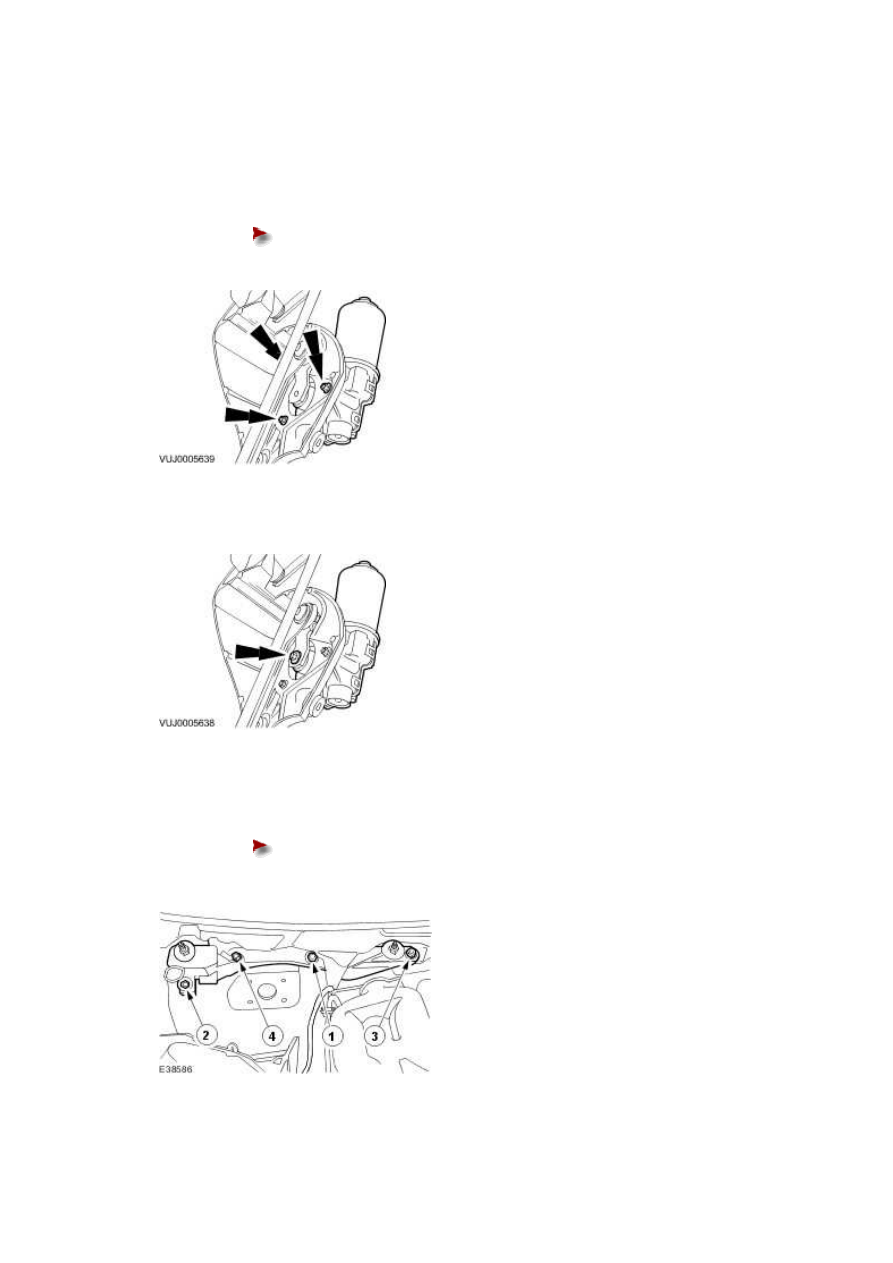

Tighten to 15 Nm.











2 . Tighten to 17 Nm.







3 . Tighten to 12 Nm.





Tighten in the sequence shown.
