Jaguar XJ (X350). Manual - part 1533

Vehicles with headlamp washers

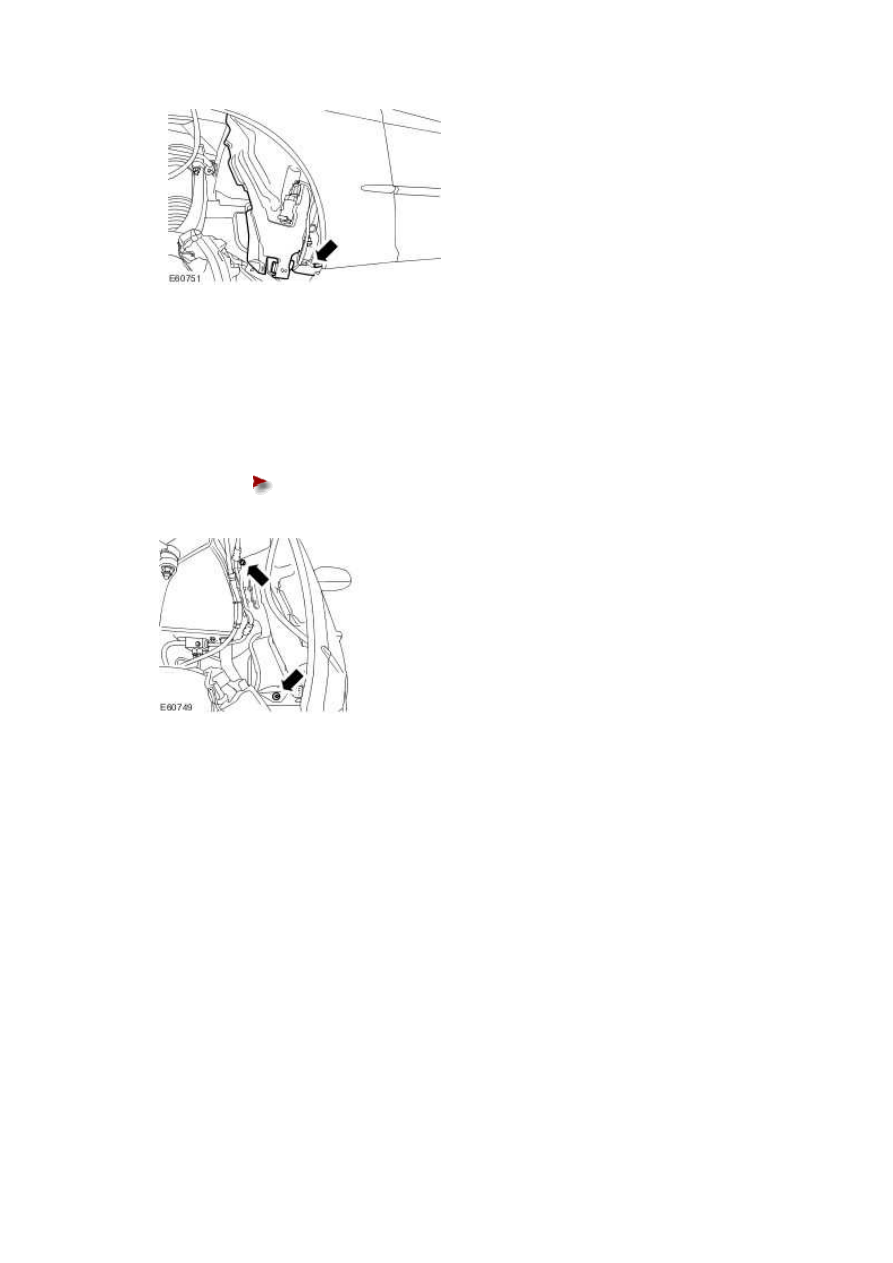

9 . Detach the headlamp washer pump supply hose.





All vehicles



10 . Remove the windshield washer reservoir retaining bolts.





Vehicles with headlamp washers



11 . Disconnect the headlamp washer pump supply hose.





All vehicles



12 . Remove the windshield washer reservoir.

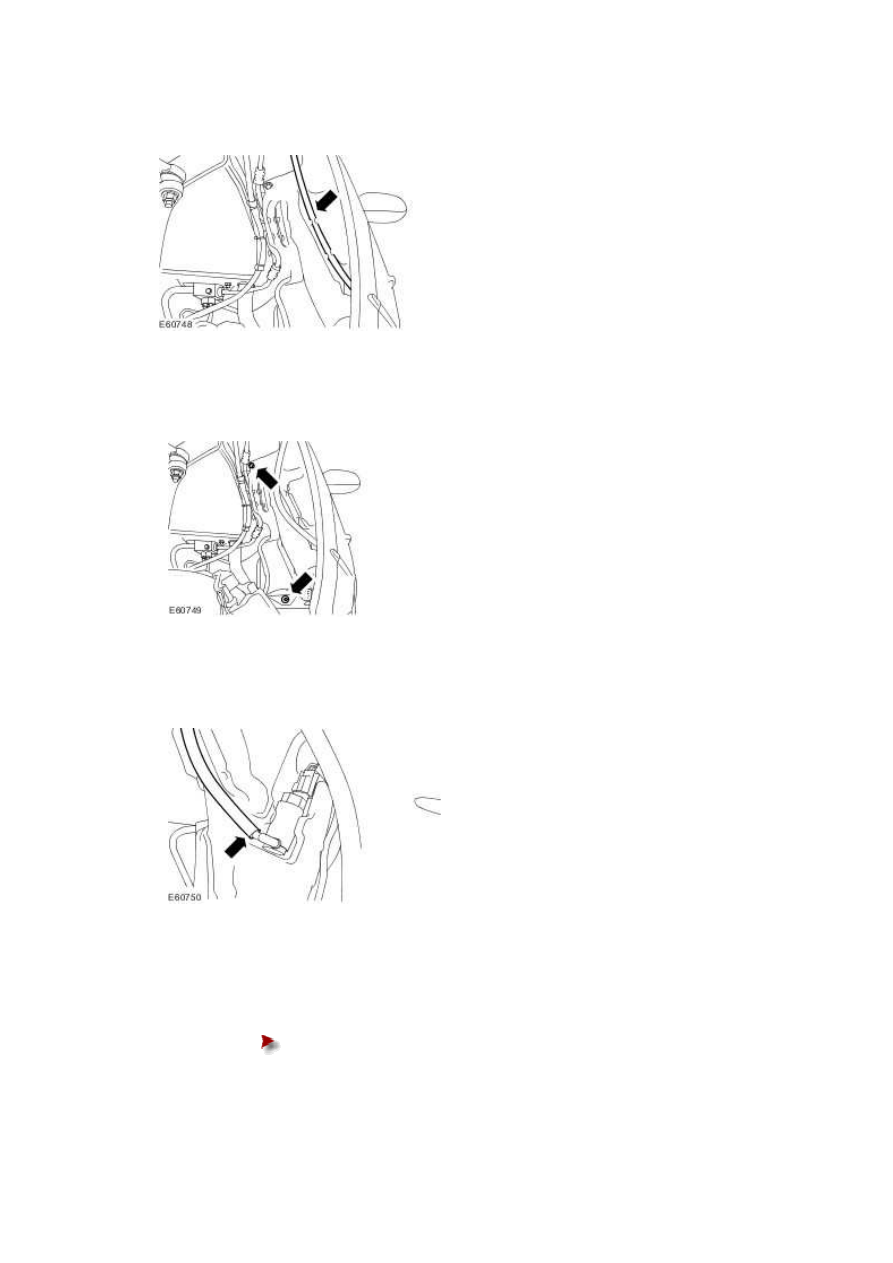

Disconnect the windscreen washer pump supply hose.











Installation



1 . To install, reverse the removal procedure.





Tighten to 9 Nm.













www.

Windshield Wiper Motor (84.15.13)

Removal



1 . Remove the wiper mounting arm and pivot shaft.

For additional information, refer to

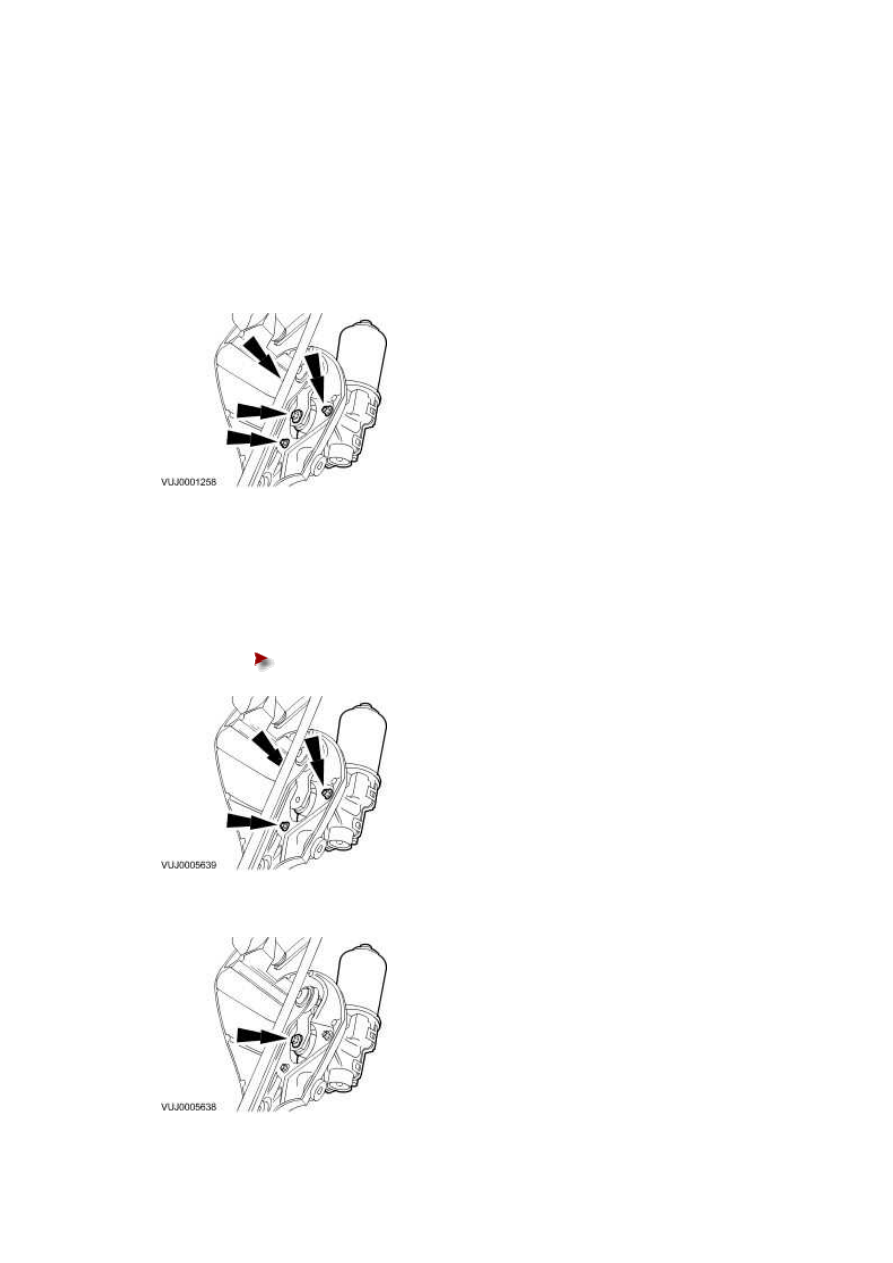

2 . Remove the windshield wiper motor.






Installation



1 . To install, reverse the removal procedure.





Tighten to 15 Nm.









2 . Tighten to 17 Nm.





Wiper Mounting Arm and Pivot Shaft
(84.15.24)

Removal

All vehicles



1 . Remove the wiper pivot arms.

For additional information, refer to Wiper Pivot Arm (84.15.03)





2 . Remove the cowl vent screen.

For additional information, refer to Cowl Vent Screen (76.10.01)



Vehicles with diesel engine



3 . Remove the secondary bulkhead center panel.

For additional information, refer to Secondary Bulkhead Center Panel



Vehicles with 3.5L or 4.2L engine

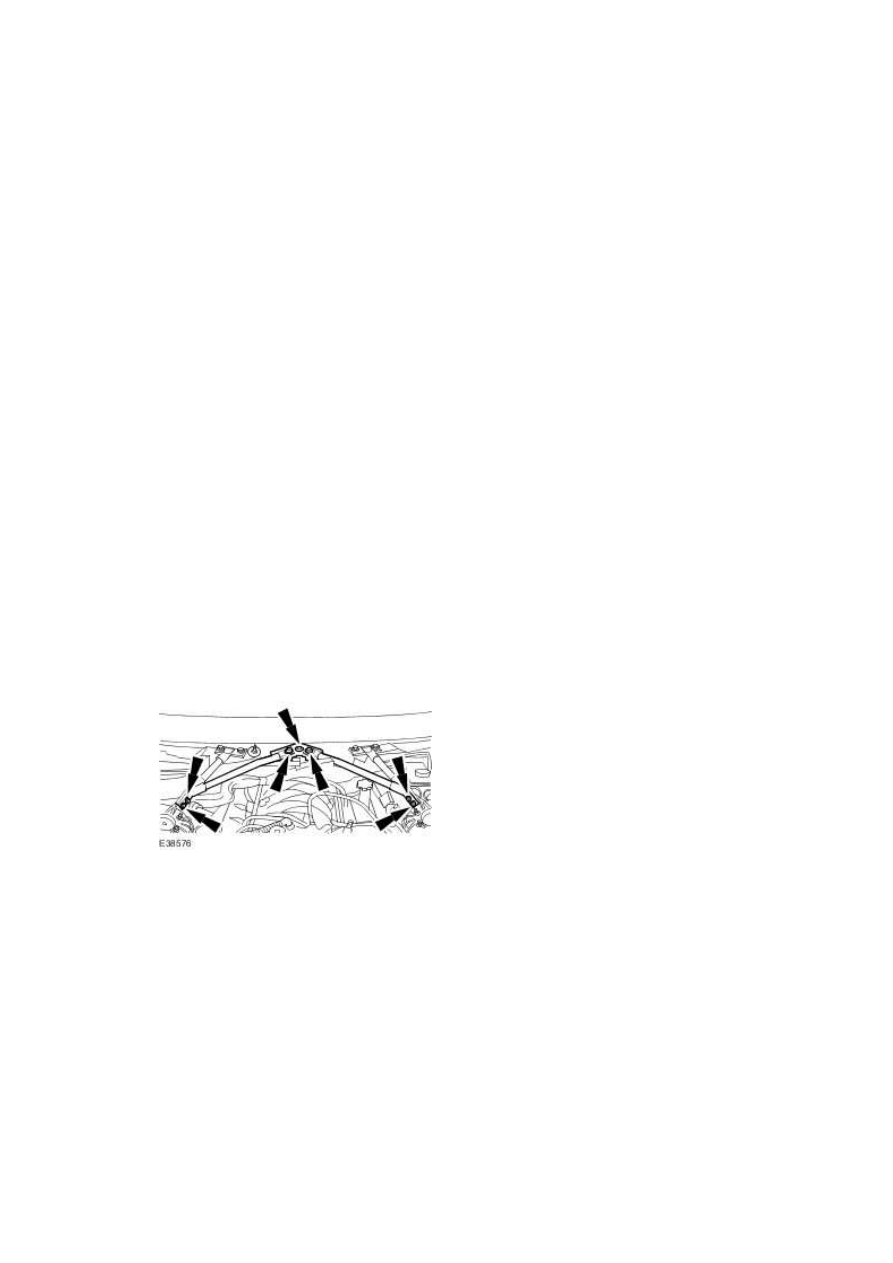

4 . Remove the engine compartment support .







5 . NOTE:





Right-hand shown, left-hand similar.



Remove the engine compartment support.
