4 . Remove the left-hand front wheel and tire.

For additional information, refer to Wheel and Tire (74.20.05)





5 . Remove the left-hand front fender splash shield.

For additional information, refer to Fender Splash Shield (76.10.90)





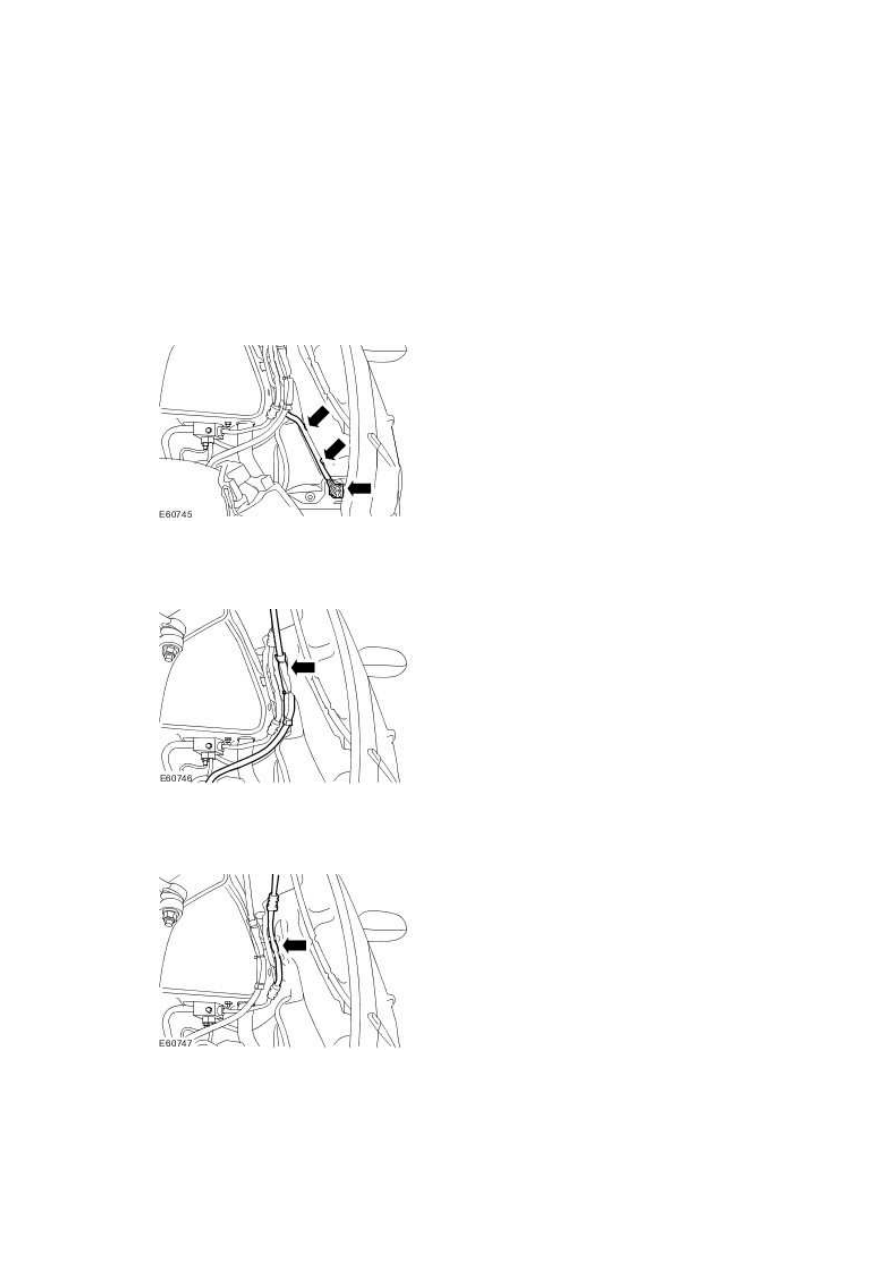

6 . Disconnect the windshield washer reservoir electrical connector.







7 . Detach the air suspension hose.







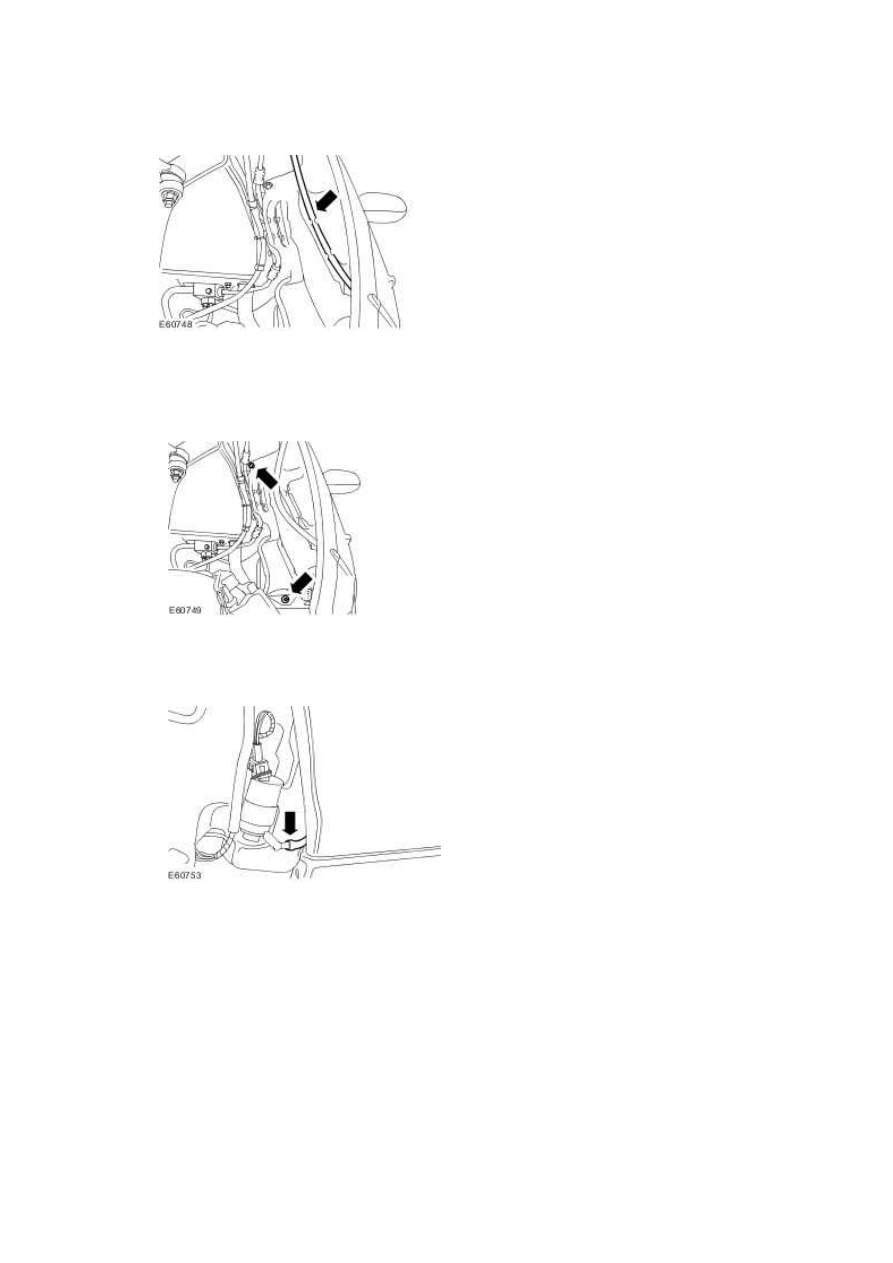

8 . Detach the air conditioning (A/C) refridgerent line.





Vehicles with headlamp washers



9 . Detach the headlamp washer pump supply hose.





All vehicles



10 . Remove the windshield washer reservoir retaining bolts.







11 . Disconnect the windshield washer pump outlet hose.







12 . Remove the windshield washer pump.

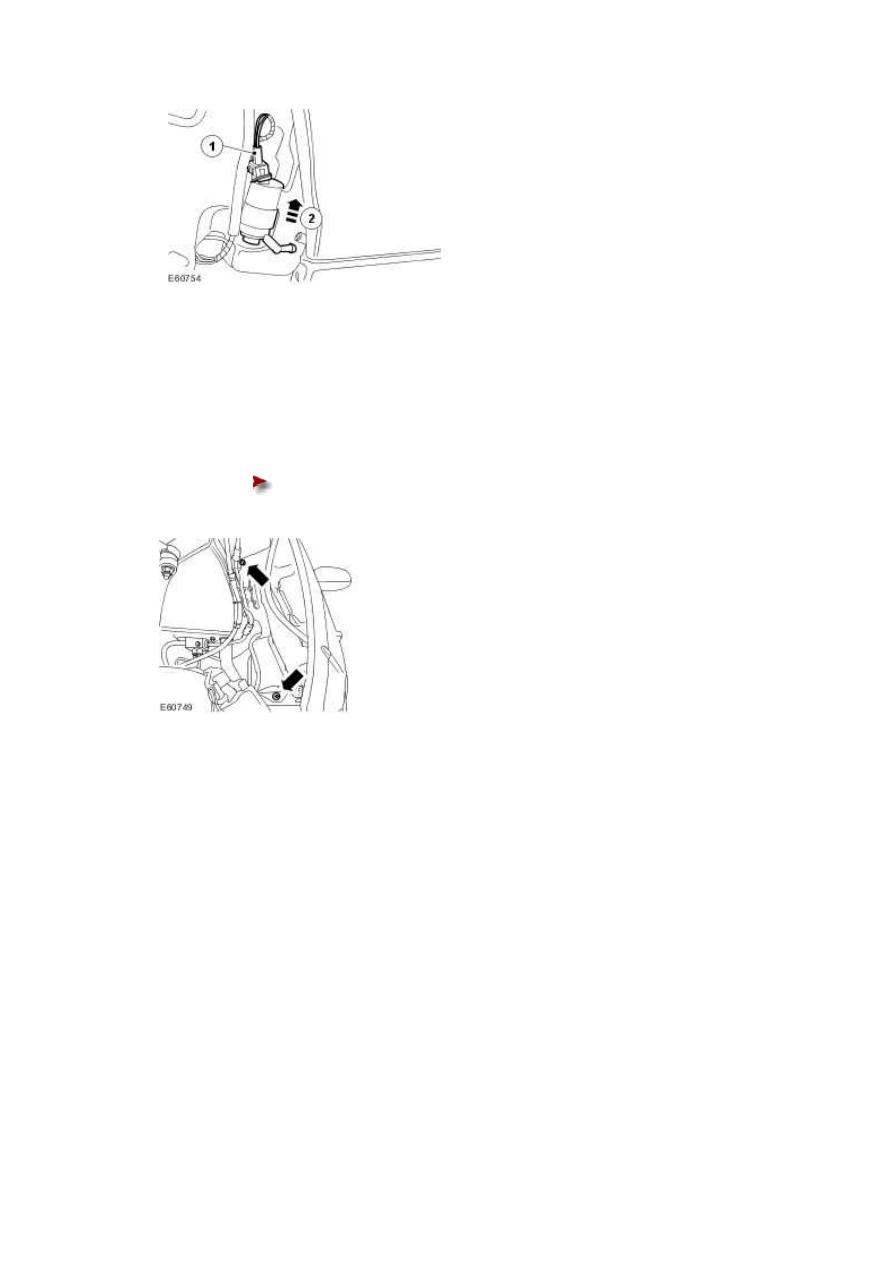

1) Disconnect the windscreen washer pump electrical connector.





2) Remove the windshield washer pump.





www.







Installation



1 . To install, reverse the removal procedure.





Tighten to 9 Nm.













Windshield Washer Reservoir - VIN Range:
G00442->G45703 (84.10.01)

Removal

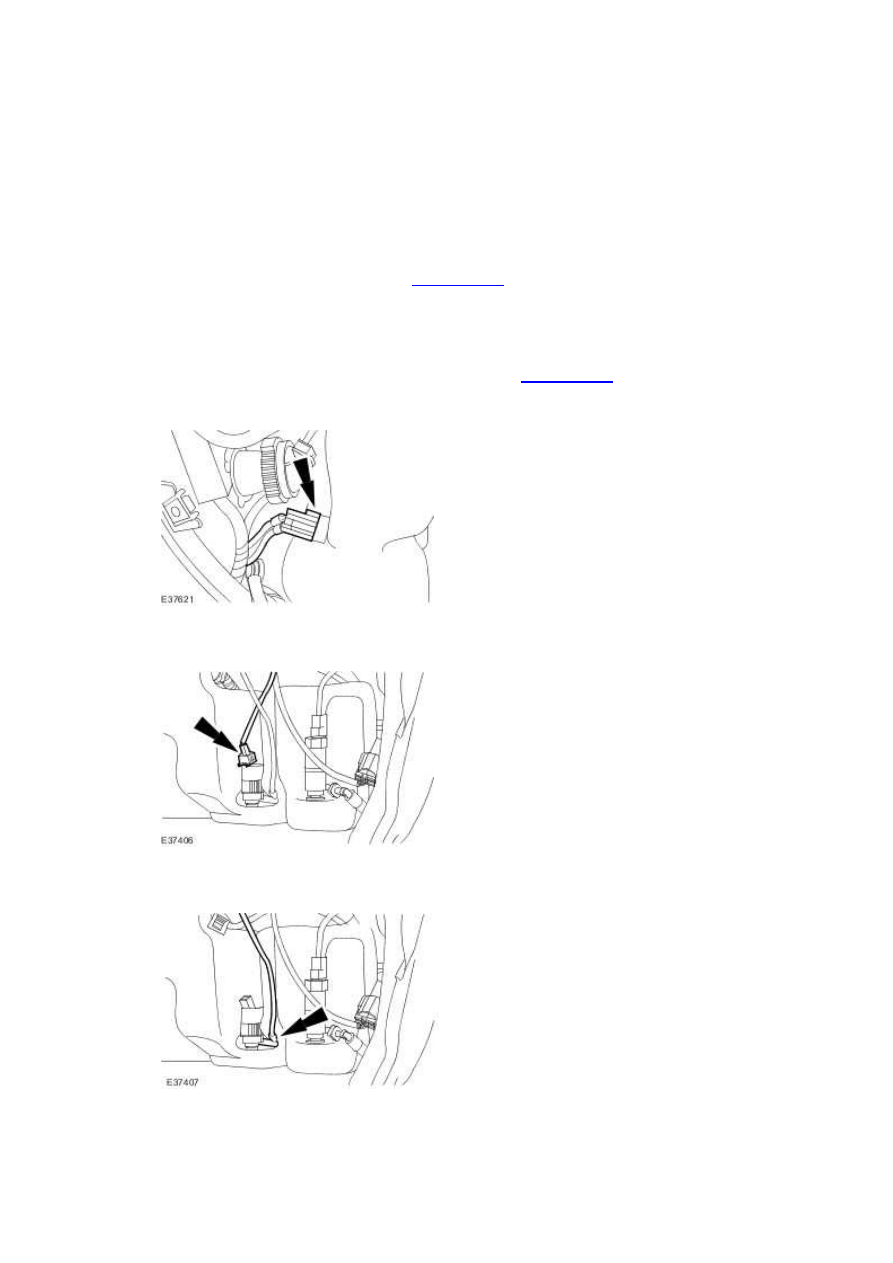

1 . Remove the radiator splash shield. <<501-02>>





2 . Remove the right-hand front wheel and tire. <<204-04>>





3 . Remove the right-hand front fender splash shield. <<501-02>>





4 . Detach the washer fluid level warning indicator electrical connector.







5 . Disconnect the windshield washer pump electrical connector.







6 . Disconnect the windshield washer pump supply hose.
