Jaguar XJ (X350). Manual - part 1530









Rain Sensor (84.12.10)

Removal



1 . Remove the interior rear view mirror. <<501-09>>





2 . Remove the rain sensor.



1) Disconnect the rain sensor electrical connector.



2) Remove the rain sensor.








Installation



1 . To install, reverse the removal procedure.







www.

Windshield Washer Pump - VIN Range:
G00442->G45703 (84.10.21)

Removal



1 . Remove the right-hand front wheel and tire. <<204-04>>





2 . Remove the right-hand front fender splash shield. <<501-02>>





3 . Disconnect the windshield washer pump electrical connector.







4 . Disconnect the windshield washer pump supply hose.







5 . Remove the windshield washer pump.






Installation

1 . To install, reverse the removal procedure.



Windshield Washer Pump - VIN Range:
G45704->G99999 (84.10.21)

Removal

All vehicles

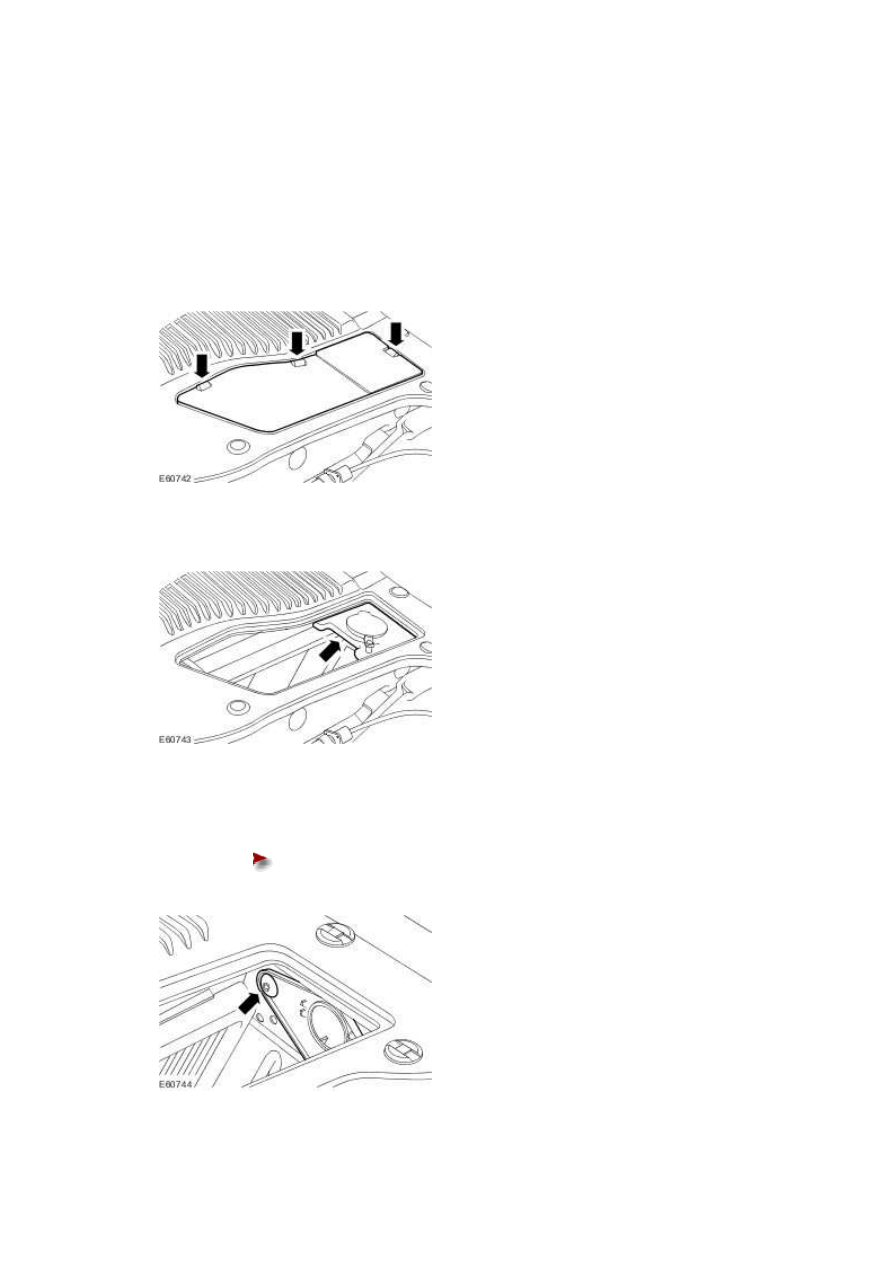

1 . Remove the cowl vent screen access panel.







2 . Remove the windshield washer reservoir upper filler neck.







3 . Remove the windshield washer reservoir lower filler neck.

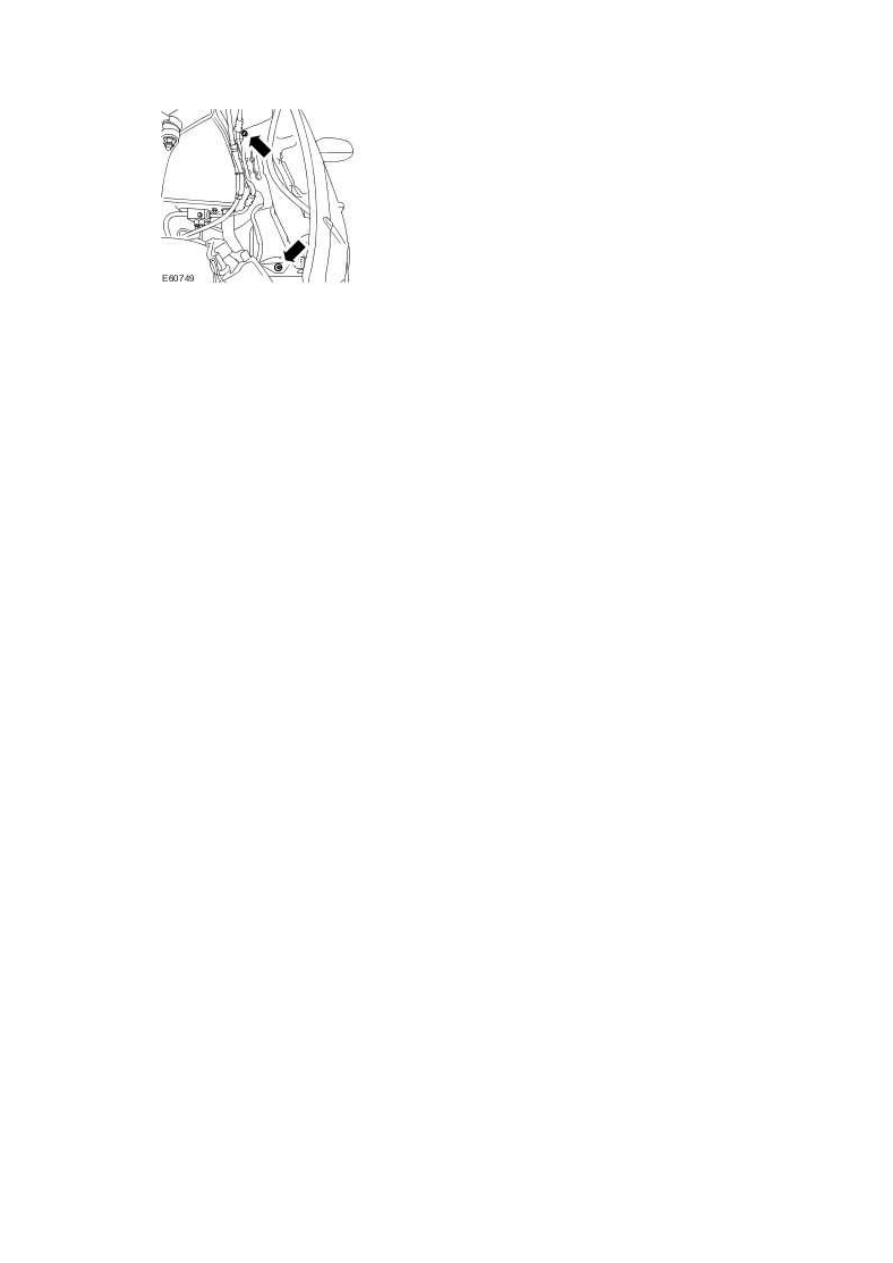

Remove the retaining scrivet.
