Jaguar XJ (X350). Manual - part 1532

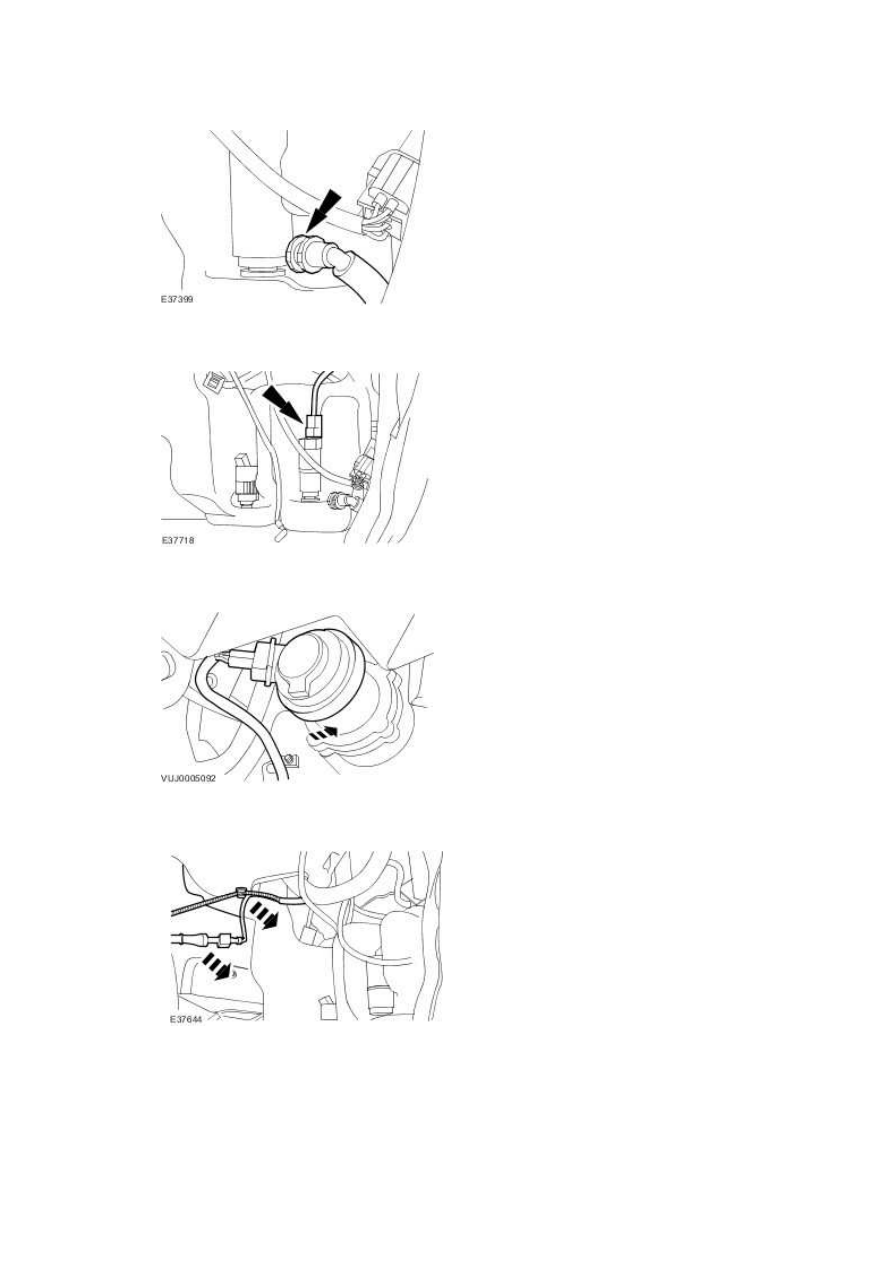

7 . Disconnect the headlamp washer pump supply hose.







8 . Disconnect the headlamp washer pump electrical connector.







9 . Detach the fog lamp cover.







10 . Detach the wiring harness.







11 . Remove the windshield washer reservoir.






Installation



1 . To install, reverse the removal procedure.







www.

Windshield Washer Reservoir - VIN Range:
G45704->G99999 (84.10.01)

Removal

All vehicles

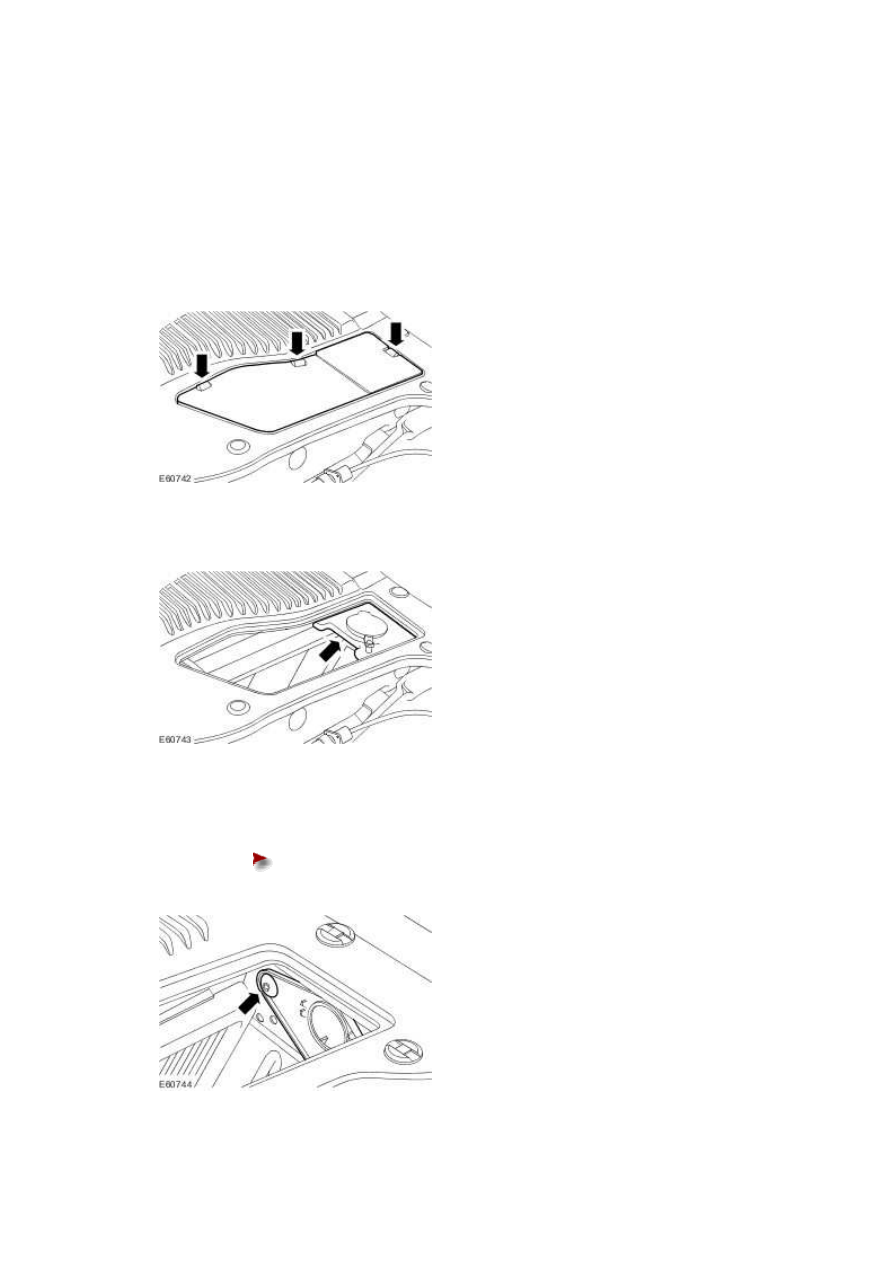

1 . Remove the cowl vent screen access panel.







2 . Remove the windshield washer reservoir upper filler neck.







3 . Remove the windshield washer reservoir lower filler neck.





Remove the retaining scrivet.











4 . Remove the left-hand front wheel and tire.

For additional information, refer to Wheel and Tire (74.20.05)





5 . Remove the left-hand front fender splash shield.

For additional information, refer to Fender Splash Shield (76.10.90)

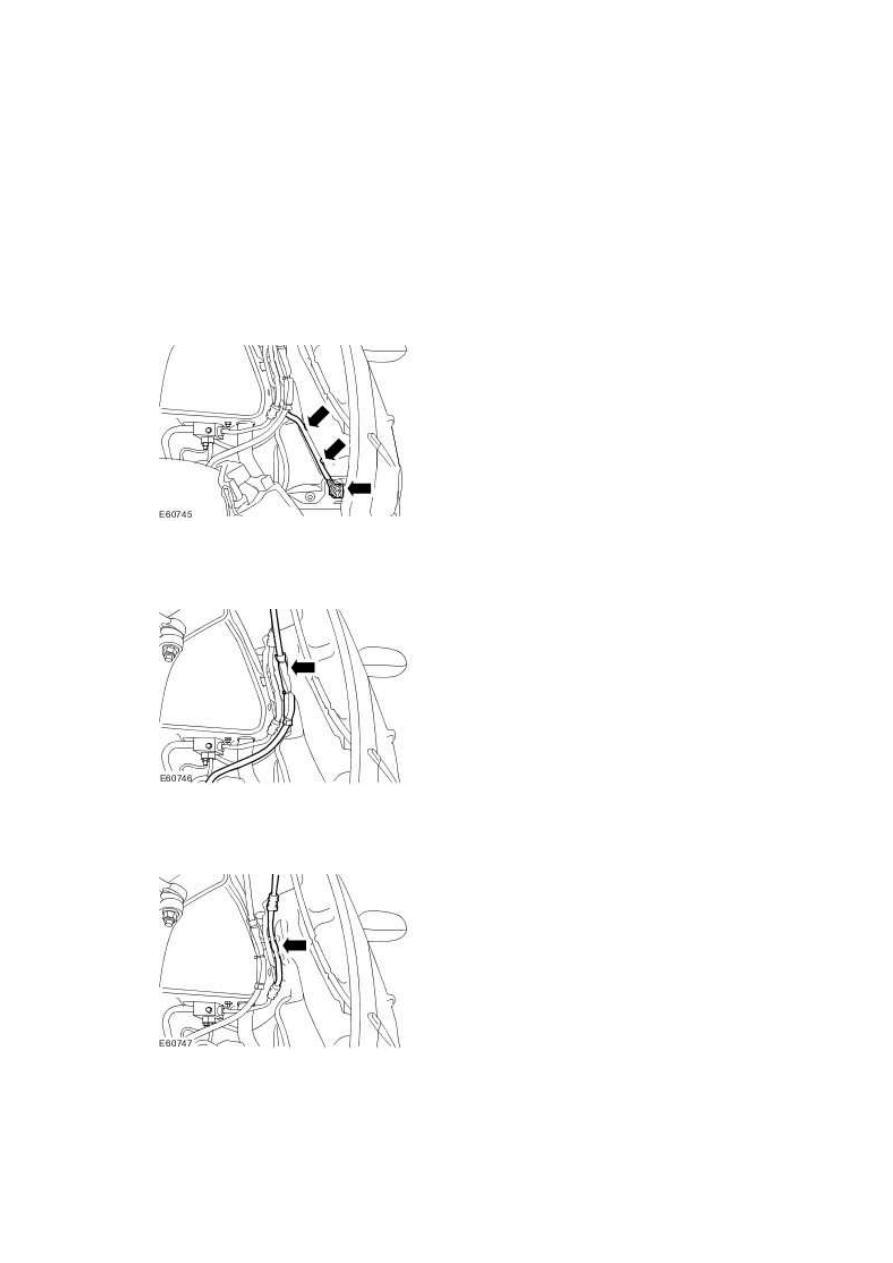

6 . Disconnect the windshield washer reservoir electrical connector.







7 . Detach the air suspension hose.







8 . Detach the air conditioning (A/C) refridgerent line.
