Iveco Stralis AT/AD. Manuale - parte 406

002052t

60934

SCHEMA ELETTRICO

VISTA PROSPETTICA

Figura 221

256

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

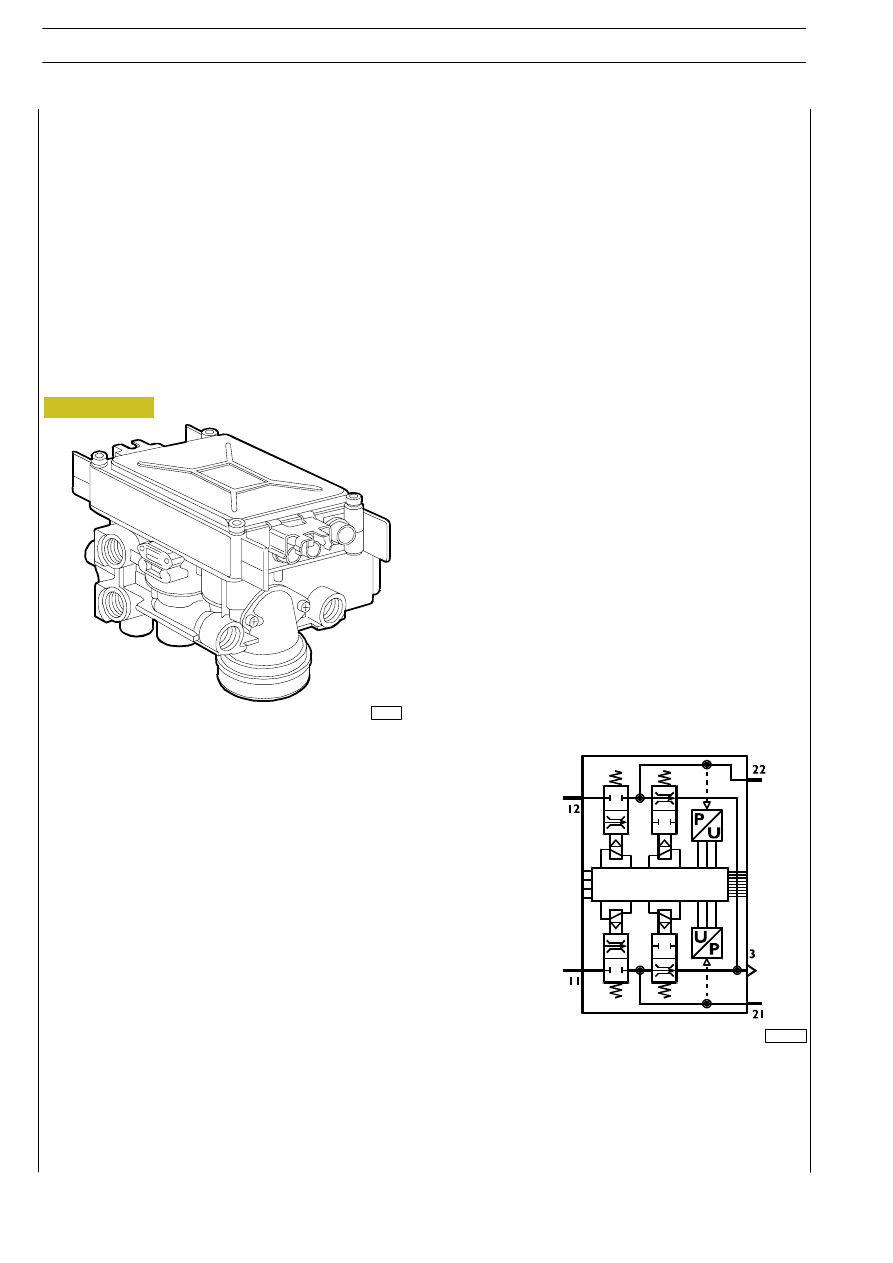

Modulatore elettropneumatico ponte (per carri 4x2 e 6x2)

È composto da un circuito elettrico, due elettrovalvole di alimentazione N.C., due di scarico N.A., due sensori di pressione e da
due doppie elettrovalvole per l’arresto.

Il circuito elettrico, riceve ed elabora i segnali provenienti dai sensori di velocità, pressione ed usura guarnizioni relativi al ponte
e li trasmette alla centralina elettronica linea CAN dedicata.

In funzione delle informazioni ricevute dalla centralina elettronica è in grado di:

—

Modulare la pressione di frenatura (funzione EBS)

—

Limitare la pressione in base al carico (funzione EBL)

—

Modulare la pressione in base al carico (funzione EBL)

—

Bloccaggio delle ruote (funzione ABS)

—

Modulare la pressione frenante evitando lo slittamento delle ruote (funzione ASR)

—

Garantire la frenatura pneumatica in condizione di avaria elettrica

002053t

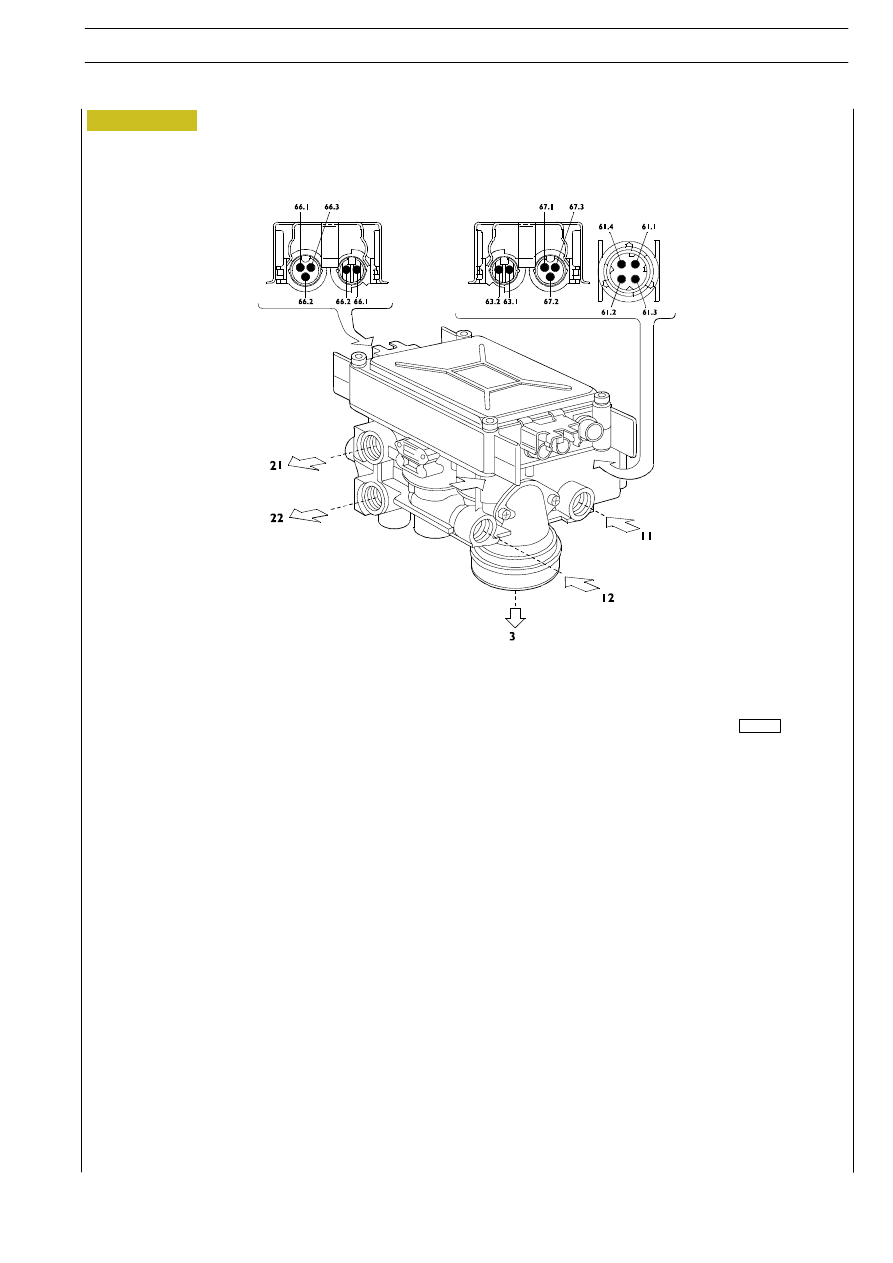

Collegamenti pneumatici:
11 —

Alimentazione dal serbatoio ponte

12 —

Alimentazione dal serbatoio ponte

13 —

Alimentazione dalla valvola di ridondanza

21 —

Uscita per il cilindro freno SX ponte

22 —

Uscita per il cilindro freno DX ponte

3

—

Scarico atmosferico

Collegamenti elettrici:
61.1 — Positivo di alimentazione (ECU X2 pin 7)
61.2 — Negativo comune
61.3 — Linea CAN (ECU X2 pin 4) H
61.4 — Linea CAN (ECU X2 pin 1) L
62.1 — Segnale di velocità ruota destra
62.2 — Segnale di velocità ruota destra
63.1 — Segnale di velocità ruota sinistra
63.2 — Segnale di velocità ruota sinistra
66.1 — Positivo sensore di usura destro (pin A)
66.2 — Negativo sensore di usura destro (pin B)
66.3 — Segnale sensore di usura destro (pin C)
67.1 — Positivo sensore di usura sinistro (pin A)
67.2 — Negativo sensore di usura sinistro (pin B)
67.3 — Segnale sensore di usura sinistro (pin C)

Figura 222

IMPIANTO ELETTRICO/ELETTRONICO

257

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

002055t

002056t

002110t

Collegamenti pneumatici

1

—

Alimentazione da serbatoio ponte

2

—

Uscita per modulatore ponte

3

—

Scarico per atmosfera

42 —

Comando da distributore

Collegamenti elettrici:

6.1 —

Positivo di alimentazione (ECU X2 pin 8) 9217

6.2 —

Negativo (ECU X2 pin 12)

0217

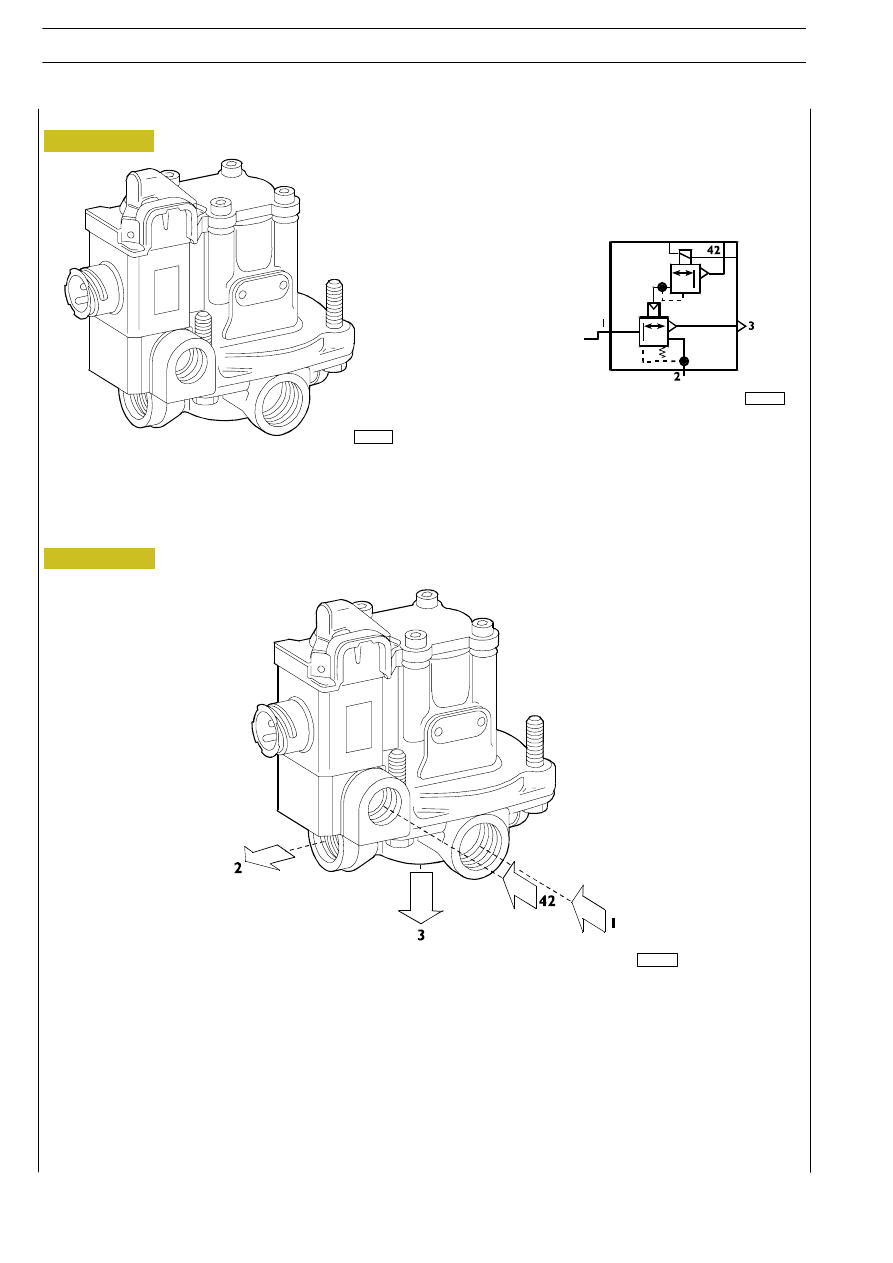

Questo componente, composto da una elettrovalvola e da una valvola relé di alimentazione, ha il compito di garantire la frenatura
del/degli assi posteriori anche in condizione di avaria totale del sistema EBS.

Figura 223

Figura 224

258

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

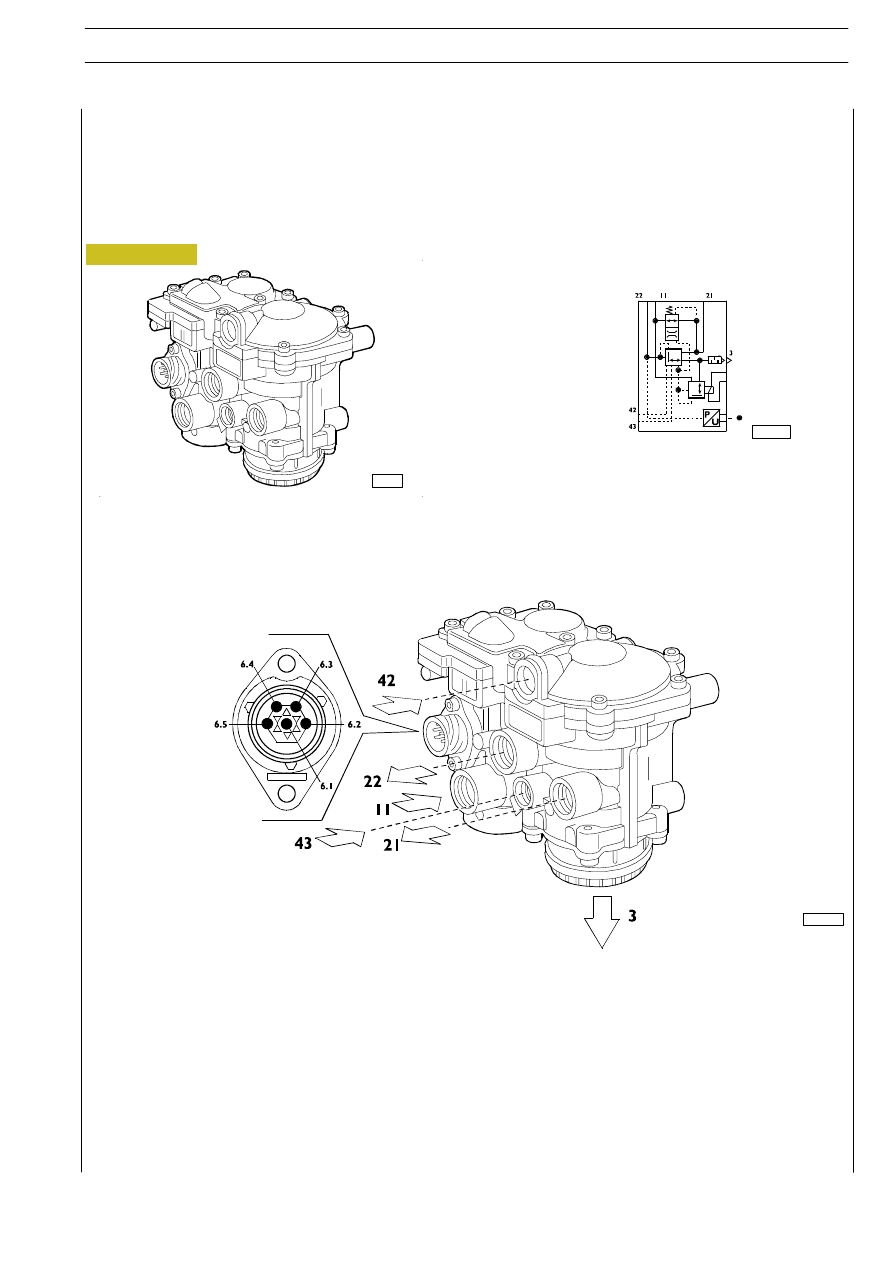

Valvola di ridondanza (per carri 4x2 e 6x2)

È il componente che ha il compito di assicurare l’alimentazione pneumatica al semirimorchio e la sua frenatura nelle varie condizioni
di intervento.

Garantisce la frenatura di servizio attraverso il comando elettrico della centralina elettronica, la frenatura di sicurezza in condizione
di avaria del comando elettrico attraverso la pressione pneumatica inviata dal distributore duplex, la frenatura di stazionamento
attraverso il comando del distributore a mano e la frenatura di soccorso in caso di avaria della condotta moderabile attraverso
il dispositivo servo deviatore modulato integrato.

60933

000827t

000807t

Collegamenti pneumatici

11 —

Alimentazione dal serbatoio

21 —

Uscita per semi giunto automatico

22 —

Uscita per semi giunto moderabile

42 —

Comando dal distributore duplex

43 —

Comando dal distributore a mano

3

—

Scarico

Collegamenti elettrici:

6.1 —

Positivo per sensore (ECU X2 pin 13)

6046

6.2 —

Negativo per sensore (ECU X4 pin 3)

0026

6.3 —

Segnale dal sensore (ECU X2 pin 14)

6047

6.4 —

Positivo elettrovalvola (ECU X2 pin 10)

9046

6.5 —

Negativo elettrovalvola (ECU X2 pin 11)

0046

VISTA PROSPETTICA

SCHEMA ELETTRICO

Figura 225

IMPIANTO ELETTRICO/ELETTRONICO

259

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Servodistributore comando rimorchio (78058)
