Iveco Stralis AT/AD. Manuale - parte 404

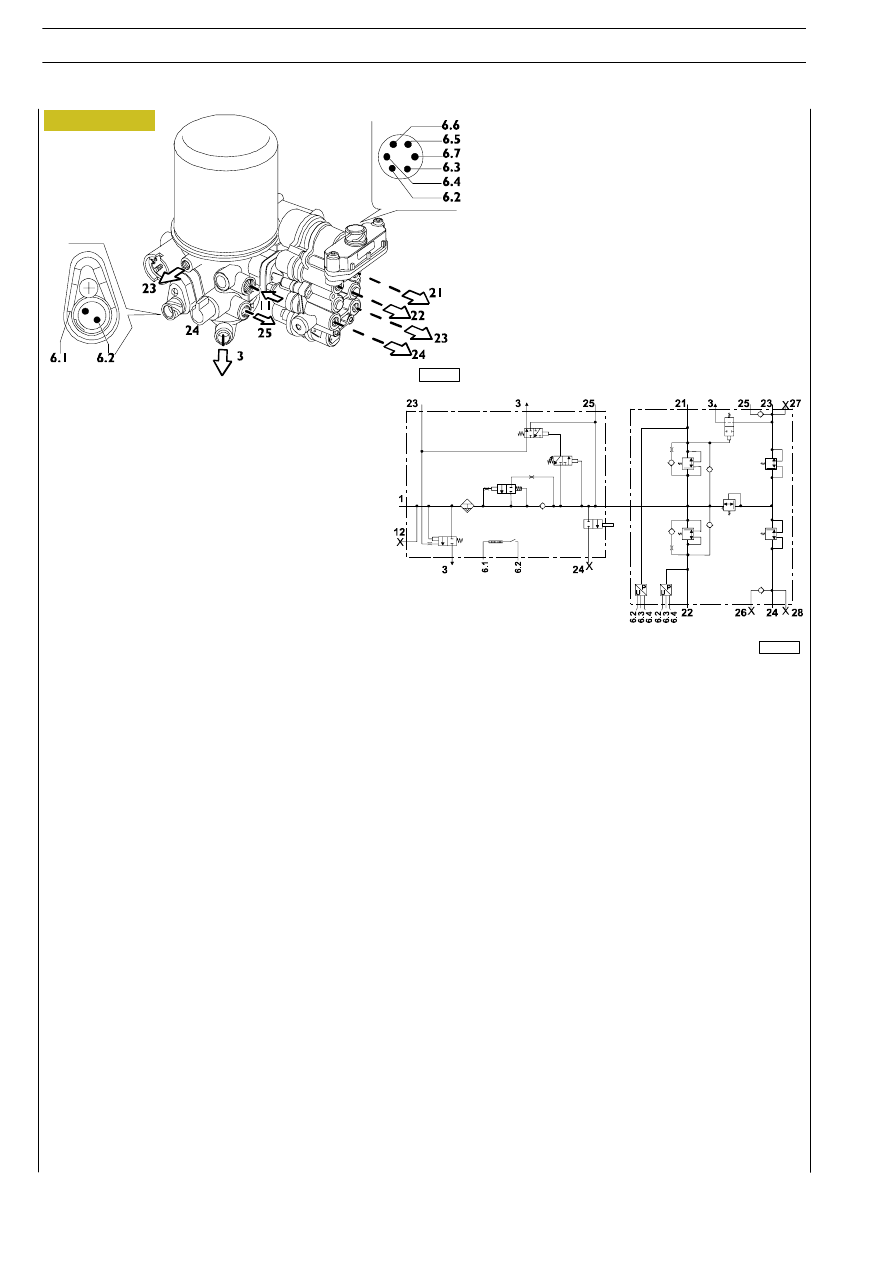

Collegamenti pneumatici

1

—

Alimentazione del compressore

24 —

Presa di pressione

25 —

Uscita per la sospensione pneumatica 10,5 bar

23 —

Al compressore per comando Energy Saving

3

—

Scarico atmosferico

21 —

Al serbatoio aria ponte 10,5 bar

22 —

Al serbatoio aria assale 10,5 bar

23 —

Al serbatoio aria stazionamento e ricarica rimorchio e al distributore a mano per freno di stazionamento 8,5 bar

24 —

Al serbatoio servizi 8,5 bar

Collegamenti elettrici essiccatore

6.1 —

Negativo per resistenza termostatica

6.2 —

Positivo per resistenza termostatica

Collegamenti elettrici sensori di pressione

6.2 —

Segnale pressione aria circuito posteriore

5561

6.3 —

Positivo per alimentazione

5560

6.4 —

Negativo

0000

6.5 —

Segnale pressione aria circuito anteriore

5562

6.6 —

Positivo per alimentazione

5560

6.7 —

Negativo

0000

001682t

000831t

VISTA TECNICA

SCHEMA ELETTRICO

Figura 213

248

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

È del tipo coassiale non auto limitato ed è composto da una sezione elettrica e da una pneumatica.

La sezione elettrica è composta da due interruttori e da due sensori di posizione che generano il segnale di frenatura necessario
alla centralina per la gestione del sistema.

Questi segnali sono ridondanti per garantire la massima affidabilità.

La sezione pneumatica ha il compito di distribuire la pressione al circuito di frenatura dell’asse anteriore ed al servo distributore
comando rimorchio.

Queste pressioni sono sempre disponibili ma vengono utilizzate principalmente in caso di avaria del sistema elettrico/ elettronico.

000828t

Collegamenti pneumatici

11 —

Alimentazione del serbatoio ponte

12 —

Alimentazione del serbatoio assale

22 —

Uscita per valvola a relè proporzionaleassale

3

—

Scarico

Collegamenti elettrici:

61.1

Positivo per sensore 1 (ECU X5 pin 4)

6029

61.2

Negativo per sensore/ interruttore

0000

61.3

Negativo da interruttore (ECU X5 pin 6)

0089

61.4

Segnale da sensore 1 (ECU X5 pin 4)

6019

62.1

Positivo per sensore 2 (ECU X5 pin 1)

6028

62.2

Negativo per sensore/ interruttore

0000

62.3

Negativo da interruttore (ECU X 5 pin 3)

0088

62.4

Segnale da sensore 1 (ECU X5 pin 2)

6018

62.5

Negativo per relè luci stop

0077

Figura 214

IMPIANTO ELETTRICO/ELETTRONICO

249

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

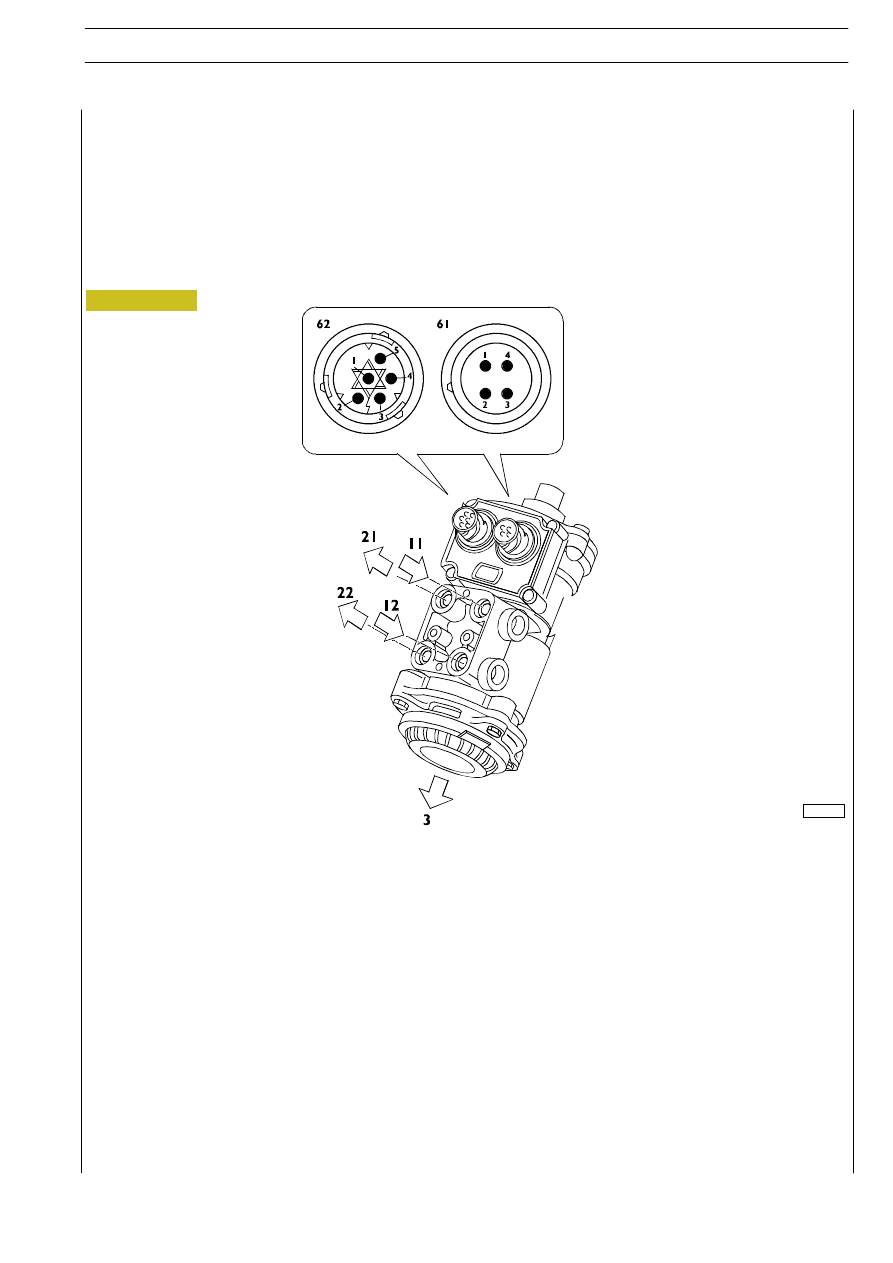

Distributore Duplex 78059

000854t

000990t

È del tipo coassiale non auto limitato ed è composto da una sezione pneumatica ed una elettrica.

La sezione pneumatica ha il compito di distribuire la pressione di comando frenatura all’asse anteriore, all’asse posteriore ed al
servo distributore comando rimorchio.

La sezione elettrica assicura l’invio del segnale di frenatura alla centralina EDC ed al relè di comando luci stop.

000792t

Collegamenti pneumatici:

11 —

Alimentazione dal serbatoio ponte

12 —

Alimentazione dal serbatoio assale

21 —

Uscita per valvola a relè ponte servo distributore e
comando rimorchio

22 —

Uscita valvola a relè assale

3

—

Scarico atmosferico

Collegamenti elettrici:

1

—

Positivo per luci stop/ EDC

2

—

Positivo a EDC con freno premuto

3

—

Positivo a EDC con freno rilasciato

4

—

Positivo in ingresso

Figura 215

Figura 216

250

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

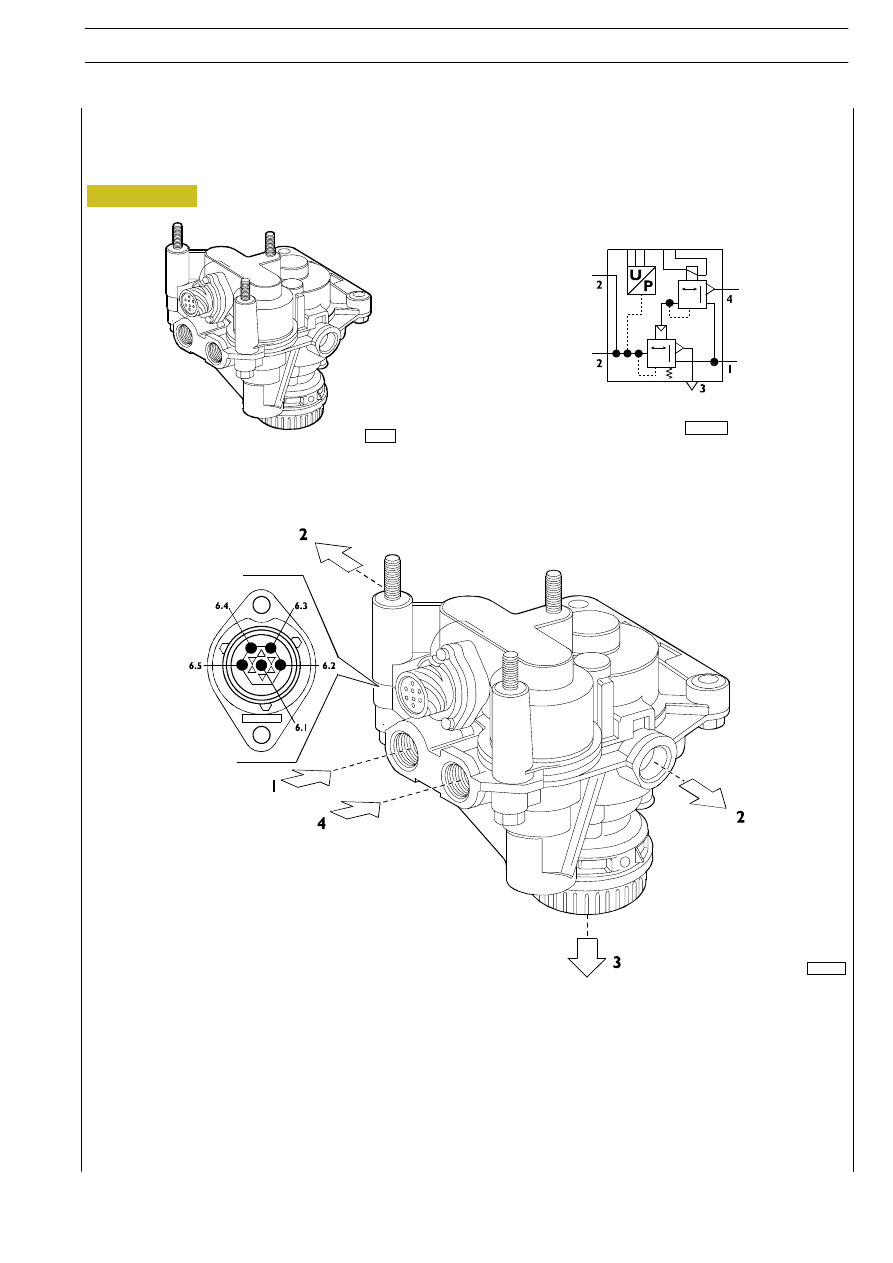

Distributore Duplex (Impianti ABS/EBL)

È composto da un’elettrovalvola proporzionale, un relè pneumatico di comando e da un sensore di pressione.

Questo componente invia all’asse anteriore la pressione di frenatura calcolata dalla centralina in funzione del rallentamento richie-
sto.

60935

000831t

Collegamenti pneumatici

1

—

Alimentazione del serbatoio assale

2

—

Uscita per valvole ABS assale.

3

—

Scarico

4

—

Comando di sicurezza dal distributore duplex

000804t

Collegamenti elettrici:

6.1 —

Positivo per sensore 1 (ECU X4 pin 9)

6696

6.2 —

Negativo per sensore (ECU X4 pin 3)

0026

6.3 —

Segnale del sensore (ECU X4 pin 6)

6697

6.4 —

Negativo per elettrovalvola (ECU X4 pin 1) 0099

6.5 —

Positivo per elettrovalvola (ECU X4 pin 2)

9960

VISTA PROSPETTICA

SCHEMA ELETTRICO

Figura 217

IMPIANTO ELETTRICO/ELETTRONICO

251

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

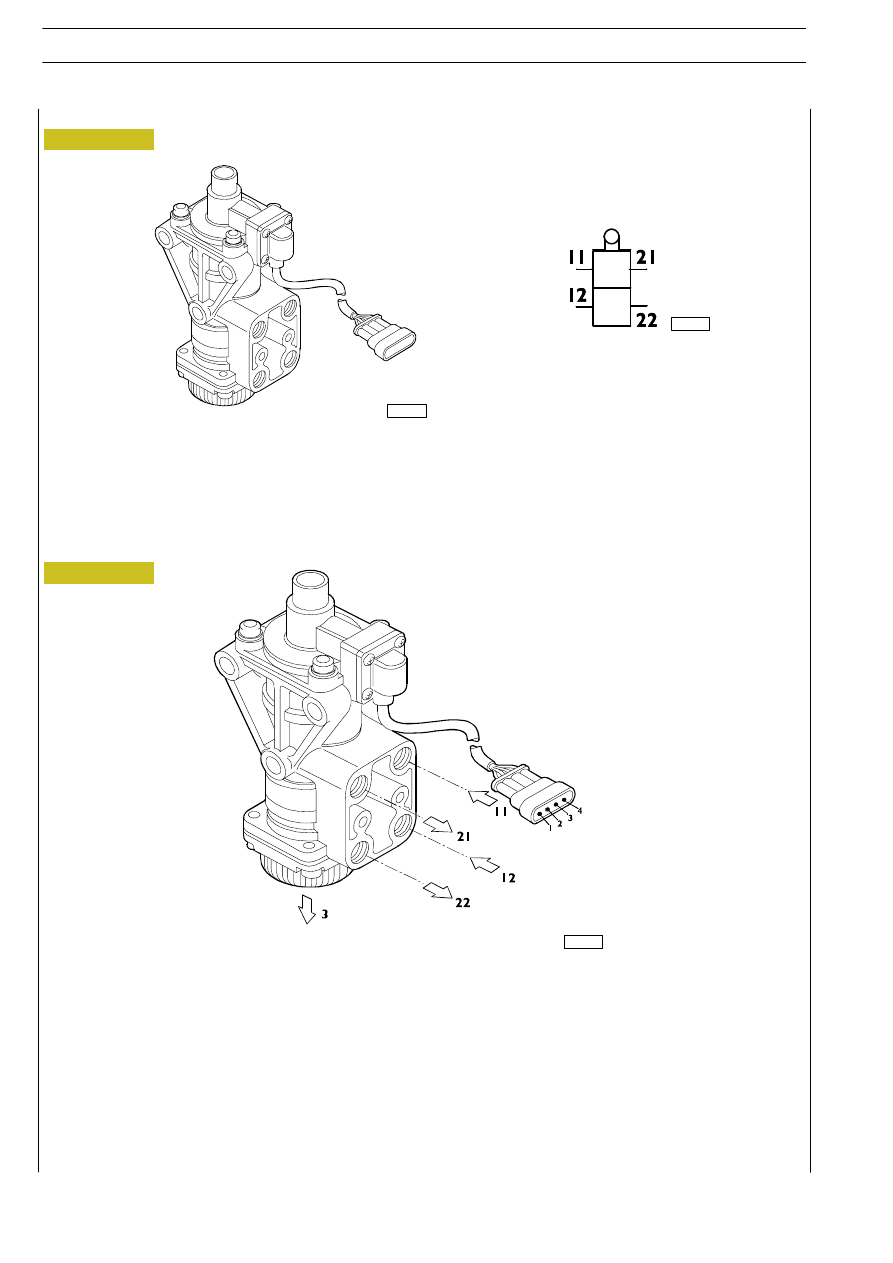

Valvola a relè proporzionale per assale 78057
