Impianto ABS—EBL 4x2 Carri (Legenda)

Rif.

Descrizione

1

Compressore bicillindrico ES — 465 cc

2

Air Processing Unit — 10,5 bar

3

Air Processing Unit — 12,5 bar

4

Serbatoio aria assale — 20 l

5

Serbatoio aria stazionamento — 20 l

6

Serbatoio aria ponte — 20 l

7

Valvola di scarico manuale

8

Presa di controllo pneumatica

9

Distributore a mano comando stazionamento

10

Interruttore bassa pressione freno a mano inserito — 6,4 bar

11

Valvola a relè comando stazionamento

12

Distributore a mano rallentamento rimorchio

13

Servo distributore comando frenatura rimorchio

14

Interruttore bassa pressione impianto rimorchio — 6,4 bar

15

Semi giunti di accoppiamento rimorchio

16

Valvola unidirezionale impianto stazionamento

17

Distributore duplex

18

Cilindro combinato ponte

19

Complessivo freno a tamburo ponte

20

Ruota fonica ponte

21

Sensore di velocità ponte

22

Elettrovalvole ABS ponte

23

Sensore di pressione EBL

24

Doppia valvola di arresto

25

Valvola a relè comando frenatura ponte

26

Elettrovalvola comando intervento ASR

27

Valvola a pressione controllata senza ritorno per ASR — 7,5 bar

28

Centralina elettronica ABS

29

Valvola a relè comando frenatura assale

30

Elettrovalvola ABS assale

31

Cilindro freno a membrana assale

32

Complessivo freno a disco assale

33

Ruota fonica assale

34

Sensore di velocità assale

35

Complessivo freno a tamburo assale

36

Micro interruttore comando luci stop

37

Micro interruttore per centralina EDC

A

All’impianto sospensione pneumatica

B

All’impianto servizi

*

Optional

D

Solo per veicoli CM

001984t

MUX

Figura 211

IMPIANTO ELETTRICO/ELETTRONICO

245

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

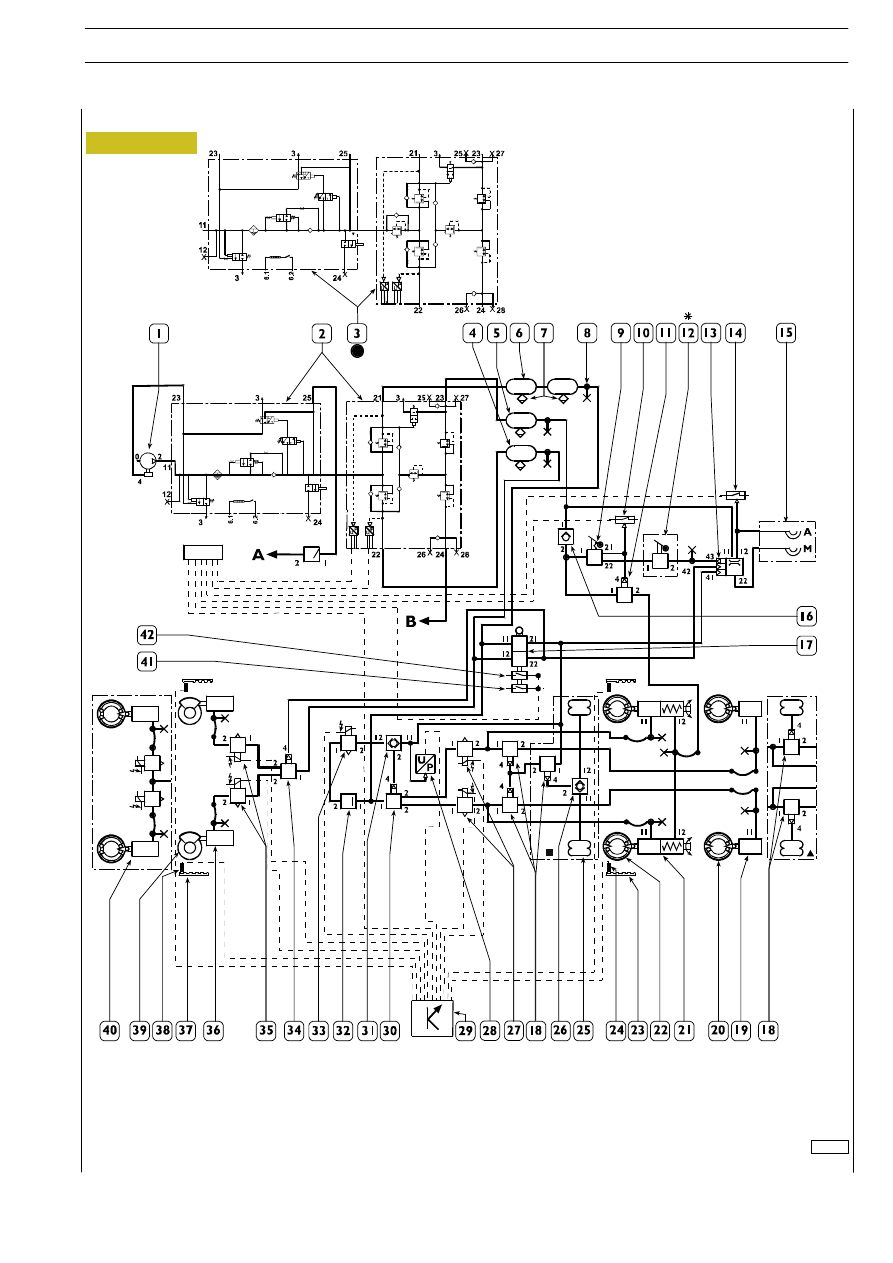

Impianto ABS—EBL 6x2 Carri

246

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Print 603.93.333

Impianto ABS—EBL 6x2 Carri (Legenda)

Rif.

Descrizione

1

Compressore bicillindrico ES — 465 cc

2

Air Processing Unit — 10,5 bar

3

Air Processing Unit — 12,5 bar

4

Serbatoio aria assale — 20 l

5

Serbatoio aria stazionamento — 20 l

6

Serbatoio aria ponte — 30 l + 20 l

7

Valvola di scarico manuale

8

Presa di controllo pneumatica

9

Distributore a mano comando stazionamento

10

Interruttore bassa pressione freno a mano inserito — 6,4 bar

11

Valvola a relè comando stazionamento

12

Distributore a mano rallentamento rimorchio

13

Servo distributore comando frenatura rimorchio

14

Interruttore bassa pressione impianto rimorchio — 6,4 bar

15

Semi giunti di accoppiamento rimorchio

16

Valvola unidirezionale impianto stazionamento

17

Distributore duplex

18

Valvole a relè rapporto carico per frenatura asse aggiunto

19

Cilindro a memebrana

20

Complessivo freno a tamburo asse aggiunto

21

Cilindro combinato ponte

22

Complessivo freno a tamburo ponte

23

Ruota fonica ponte

24

Sensore di velocità ponte

25

Molle ad aria sospensione asse aggiunto

26

Doppia valvola di arresto rapporto carico asse aggiunto

27

Elettrovalvole ABS ponte

28

Sensore di pressione EBL

29

Centralina elettronica ABS

30

Valvola a relè comando frenatura ponte

31

Doppia valvola di arresto

32

Valvola a pressione controllata senza ritorno per ASR — 7 bar

33

Elettrovalvola comando intervento ASR

34

Valvola a relè comando frenatura assale

35

Elettrovalvola ABS assale

36

Cilindro freno a membrana assale

37

Ruota fonica assale

38

Sensore di velocità assale

39

Complessivo freno a disco assale

40

Complessivo freno a tamburo assale

41

Micro interruttore comando luci stop

42

Micro interruttore per centralina EDC

A

All’impianto sospensione pneumatica

B

All’impianto servizi

*

Optional

D

Solo per veicoli CM

J

Versione con ASR

Y

Versione senza ASR

001681t

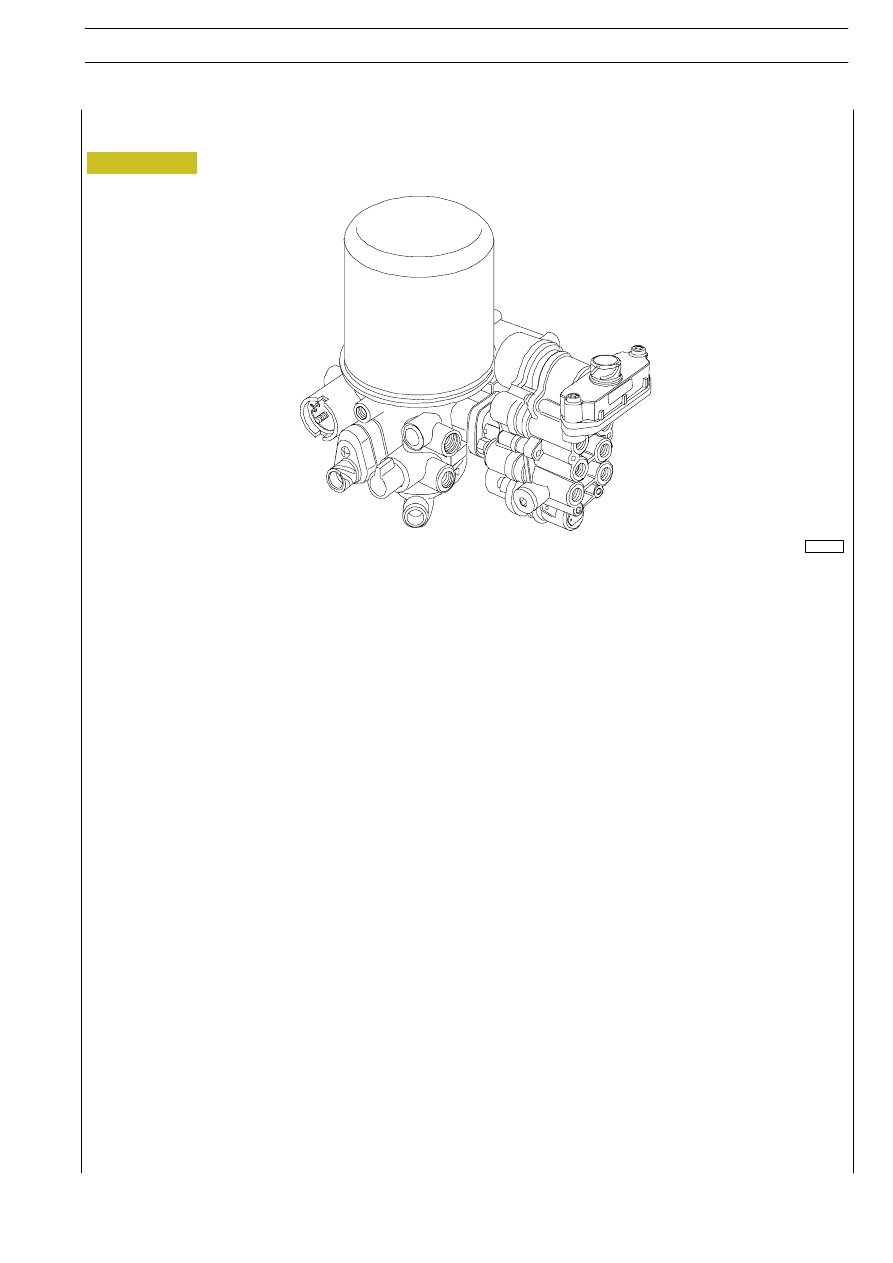

È costituito da un essiccatore con temporizzatore per la rigenerazione del filtro e da una valvola di protezione a quattro vie con
riduttore di pressione incorporato.

L’essiccatore ha il compito di depurare ed essiccare l’aria compressa regolando la pressione dell’impianto al previsto valore di tara-
tura.

La valvola di protezione a quattro vie distribuisce l’aria ai vari circuiti assicurando la pressione di funzionamento degli stessi anche
in caso di avaria.

Componente utilizzato in tutti gli impianti ha una taratura di regolazione di 10,5 + 0,2 bar, per i veicoli CM (casse mobili) è utilizzata
quella con taratura 12,5 + 0,2 bar.

L’APU al suo interno presenta due sensori di pressione collegati al sistema MUX per la visualizzazione su Cluster della pressione
assale/ponte.

A.P.U. (Air Processing Unit)
