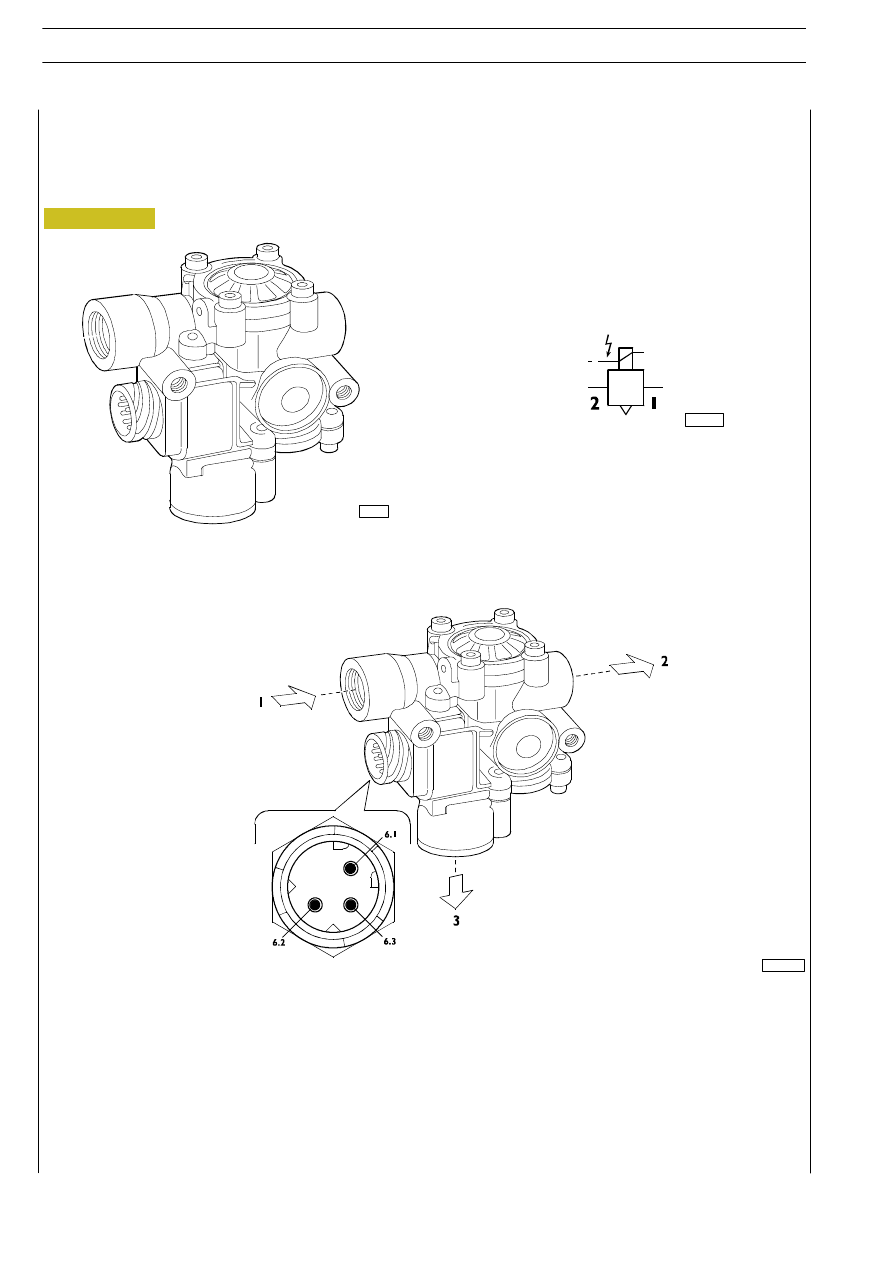

È un elettrovalvola normalmente aperta composta da un bobina di alimentazione ed una di scarico.

Viene utilizzata per modulare la pressione frenante quando viene rilevata, dai sensori di velocità, la tendenza al bloccaggio delle
ruote.

Nei veicoli con impianto EBS ne vengono montate due per il controllo dell’asse anteriore.

35805

000821t

Collegamenti pneumatici

1

Alimentazione dalla valvola a relè proporzionale

2

Uscita per cilindro freno assale

3

Scarico

000805t

VISTA PROSPETTICA

SCHEMA ELETTRICO

Figura 218

252

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Elettrovalvola ABS/EBS 78052

IMPIANTO ELETTRICO/ELETTRONICO

253

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Collegamenti elettrici

Pin elettrovalvola

ABS

EBS

Ruota

Pin elettrovalvola

78052

Codice cavo

Pin ABS

Codice cavo

Pin EBS

Anteriore sinistro

AS

1

2

3

9919

0000

9921

X2/6

—

X2/3

9919

0122

9921

X4/10

X4/12

X4/11

Anteriore destro

AD

1

2

3

9918

0000

9920

X2/4

—

X2/1

9918

0118

9920

X3/1

X3/3

X3/2

Posteriore sinistro

PS

1

2

3

9929

0000

9931

X2/5

—

Z2/2

—

—

—

—

—

—

Posteriore destro

PD

1

2

3

9928

0000

9930

X2/9

—

X2/8

—

—

—

—

—

—

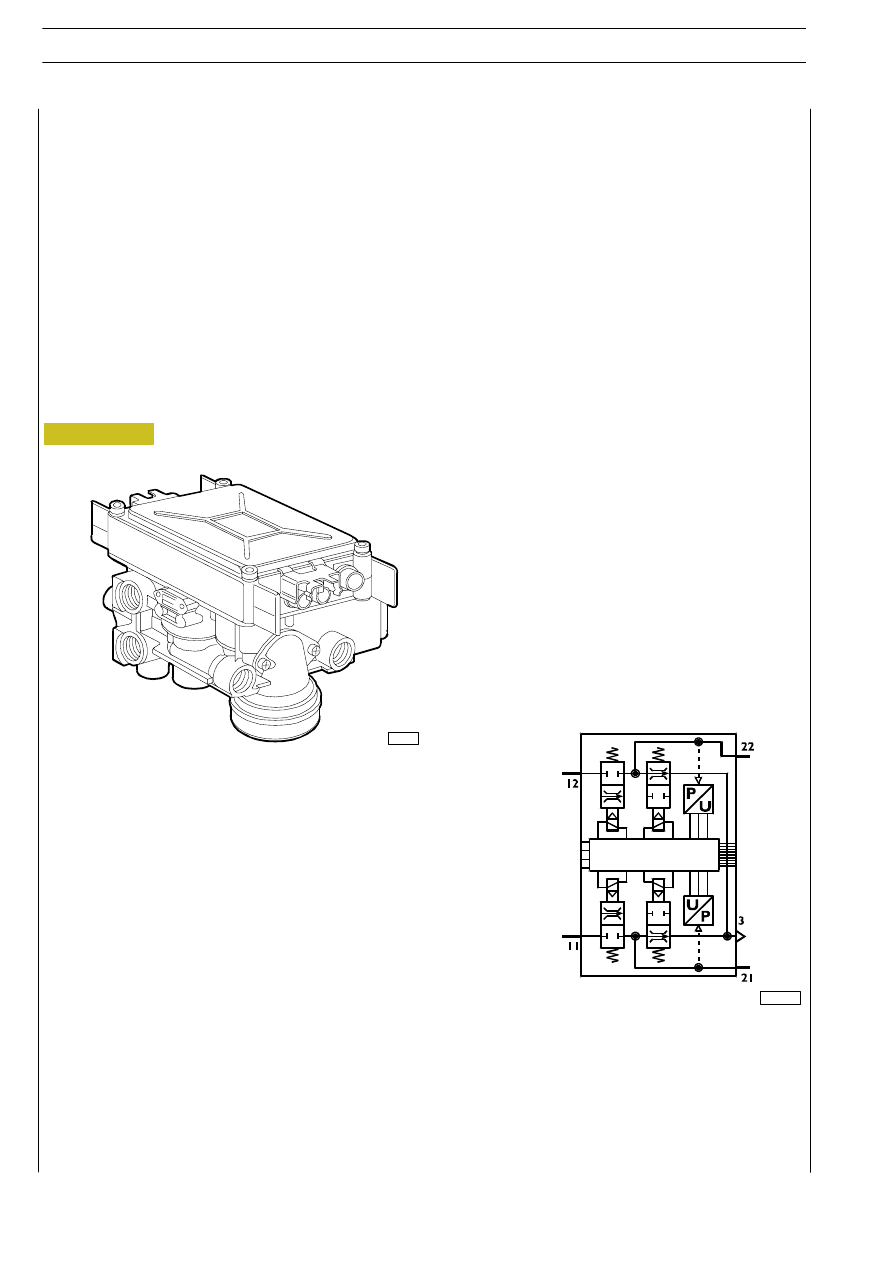

È composto da un circuito elettrico, due elettrovalvole di alimentazione N.C., due di scarico N.A. e due sensori di pressione.

Il circuito elettrico, riceve ed elabora i segnali provenienti dai sensori di velocità, pressione ed usura guarnizioni relativi al ponte
e li trasmette alla centralina elettronica linea CAN dedicata.

In funzione delle informazioni ricevute dalla centralina elettronica è in grado di:

Modulare la pressione di frenatura (funzione EBS)

Limitare la pressione in base al carico (funzione EBL)

Modulare la pressione in base al carico (funzione EBL)

Bloccaggio delle ruote (funzione ABS)

Modulare la pressione frenante evitando lo slittamento delle ruote (funzione ASR)

60934

SCHEMA ELETTRICO

VISTA PROSPETTICA

002057t

Figura 219

254

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

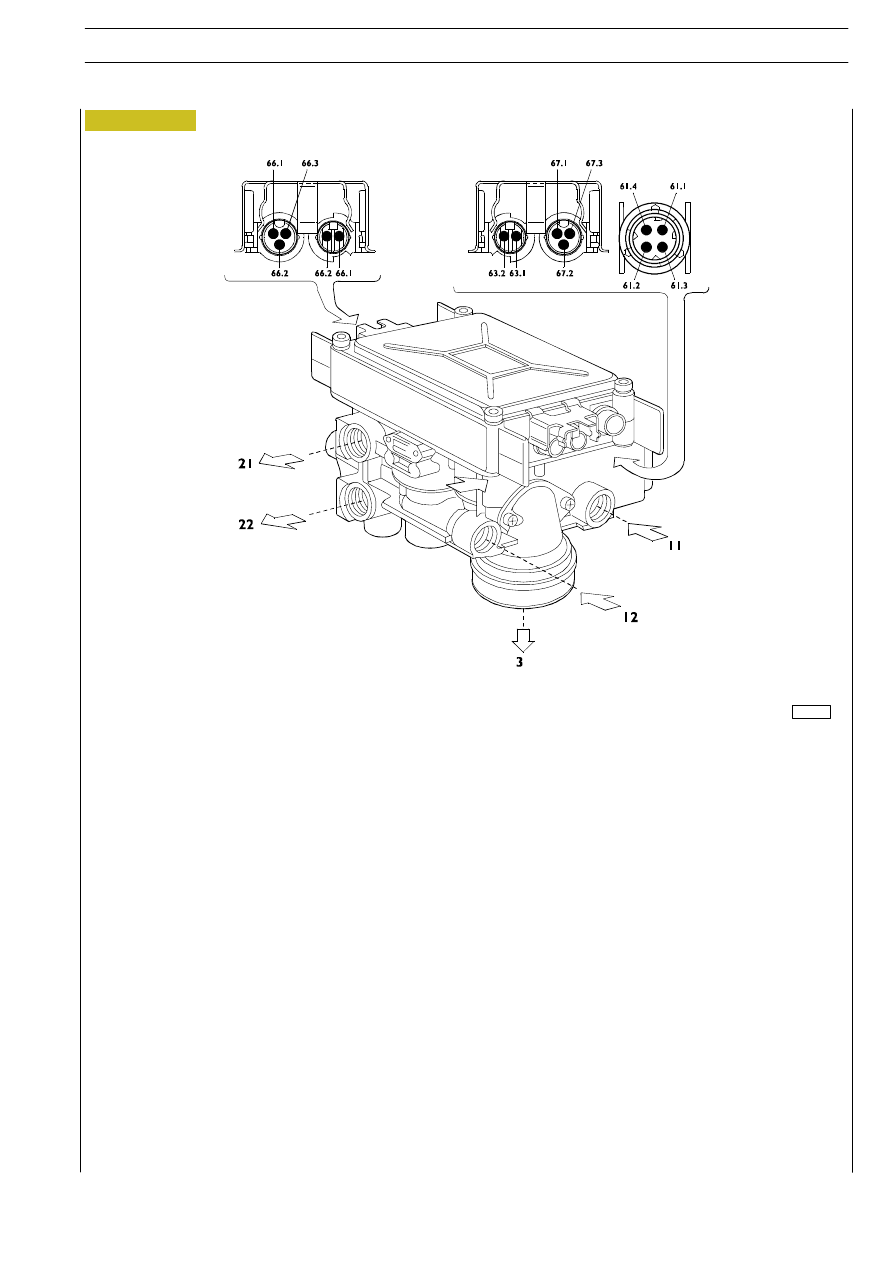

Modulatore elettropneumatico ponte (88006)

000823t

Collegamenti pneumatici

11 —

Alimentazione dal serbatoio ponte

12 —

Alimentazione dal serbatoio ponte

21 —

Uscita per il cilindro freno SX ponte

22 —

Uscita per il cilindro freno DX ponte

3

—

Scarico atmosferico

Collegamenti elettrici:

61.1 — Positivo di alimentazione (ECU X2 pin 7)
61.2 — Negativo comune
61.3 — Linea CAN (ECU X2 pin 4) H
61.4 — Linea CAN (ECU X2 pin 1) L
62.1 — Segnale di velocità ruota destra
62.2 — Segnale di velocità ruota destra
63.1 — Segnale di velocità ruota sinistra
63.2 — Segnale di velocità ruota sinistra
66.1 — Positivo sensore di usura destro (pin A)
66.2 — Negativo sensore di usura destro (pin B)
66.3 — Segnale sensore di usura destro (pin C)
67.1 — Positivo sensore di usura sinistro (pin A)
67.2 — Negativo sensore di usura sinistro (pin B)
67.3 — Segnale sensore di usura sinistro (pin C)

Figura 220
