Iveco Stralis AT/AD. Manuale - parte 379

77562

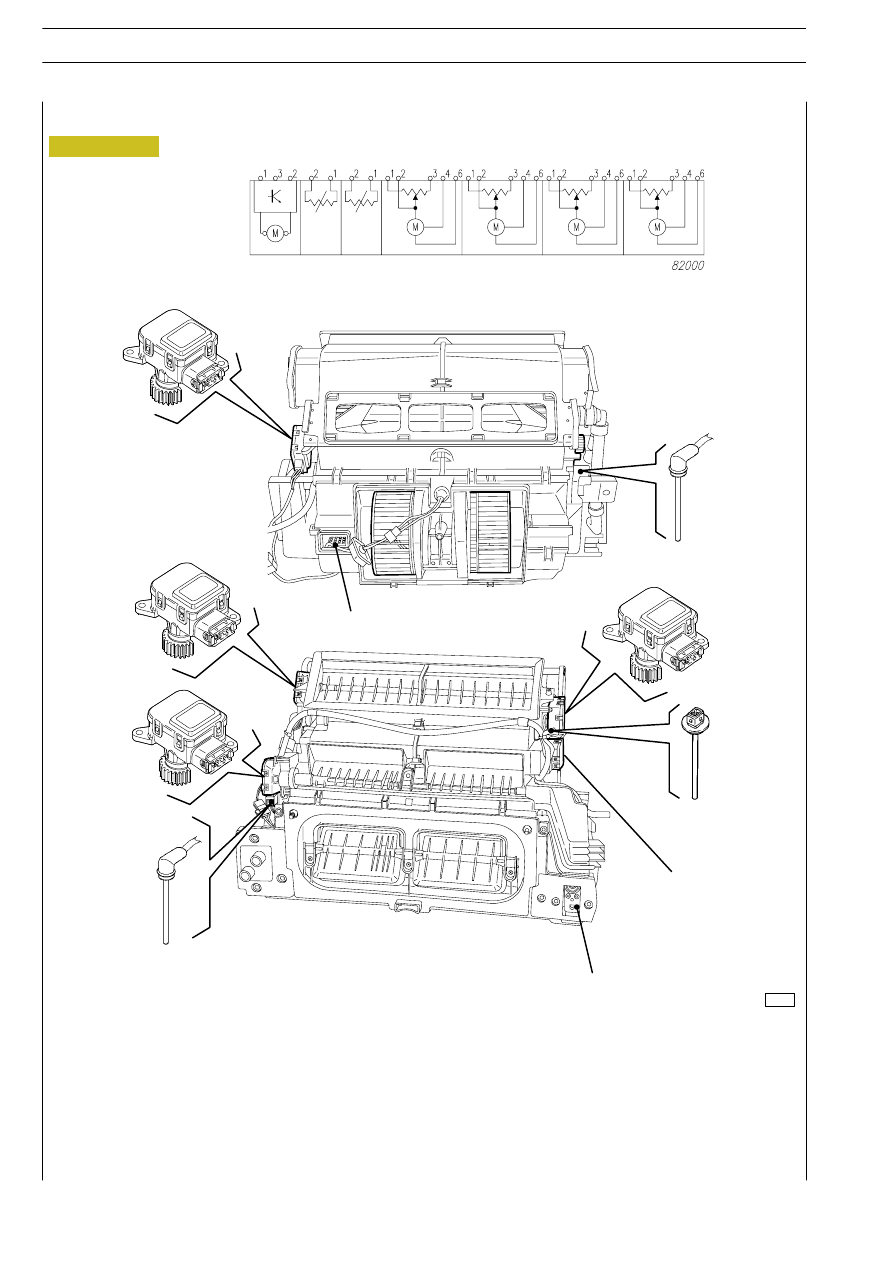

A. Motoriduttore pavimento (Floor) — B. Motoriduttore sbrinamento parabrezza (Defrost) — C. Motoriduttore ricircolo (Ric) —

D. Motoriduttore miscelazione (Mix) — E. Sensore temperatura soffiata — F. Sensore temperatura evaporatore — G. Modula

comando soffiante — H. Valvola di espansione

A

B

C

D

E

F

G

E

E

G

F

C

A

B

D

A

H

Figura 111

148

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Ubicazione componenti gruppo elettro sbrinatore parabrezza

77566

77567

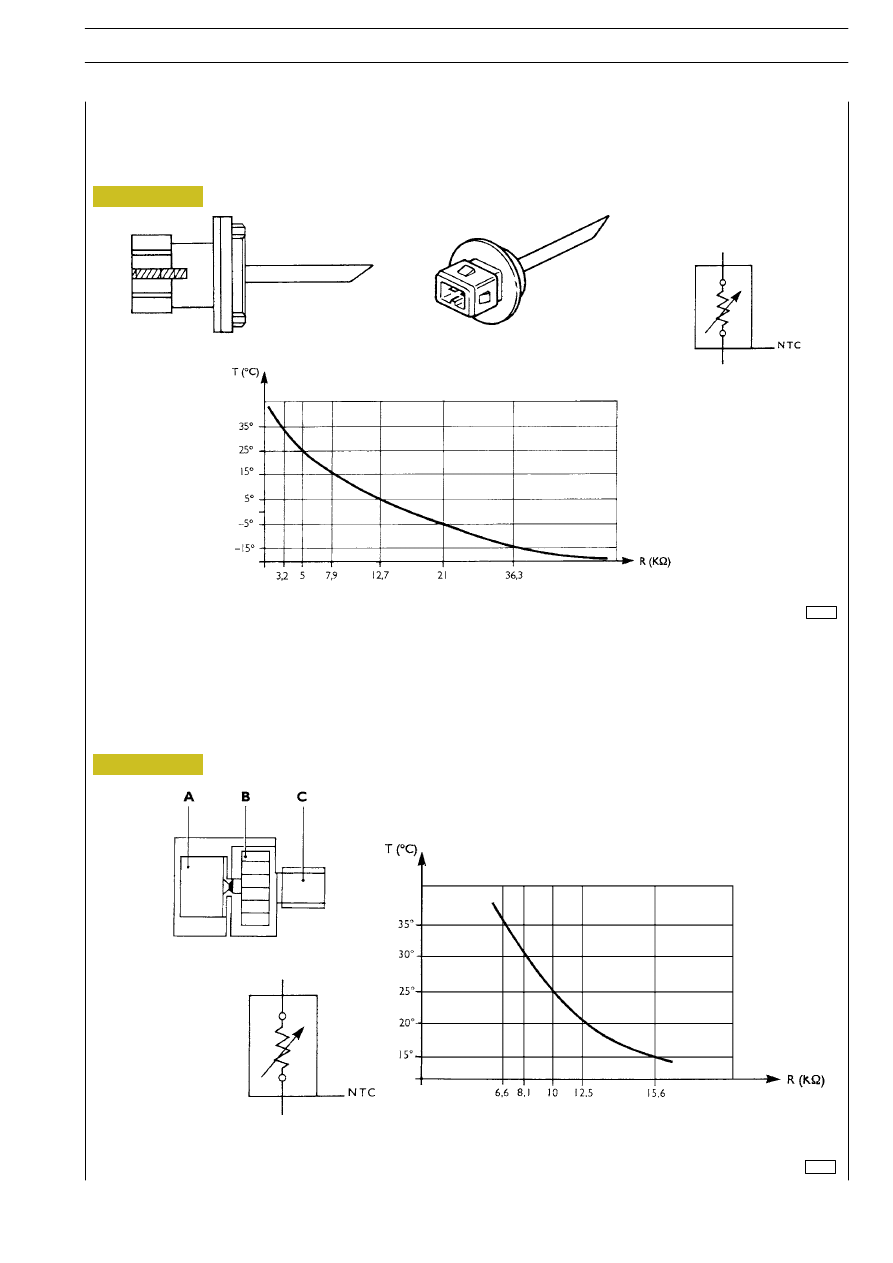

Posizionato sul frontale del veicolo (lato autista) in modo da essere investito da una temperatura esterna il più vicino possibile
alla realtà. La sua resistenza a 25 _C = ~ 10 Kohm

Sensore temperatura interna principale

Ubicato all’interno del modulo di comando (lato destro) viene ventilato da un motorino il quale consente la circolazione dell’aria
impedendo erronei rilievi di temperatura tra il valore riscontrato e quello della cabina. La sua resistenza a 25 _C = ~ 10 Kohm

A) Motorino

B)

Ventola

C) Sensore

Figura 112

Figura 113

IMPIANTO ELETTRICO/ELETTRONICO

149

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Sensore temperatura esterna

77559

77574

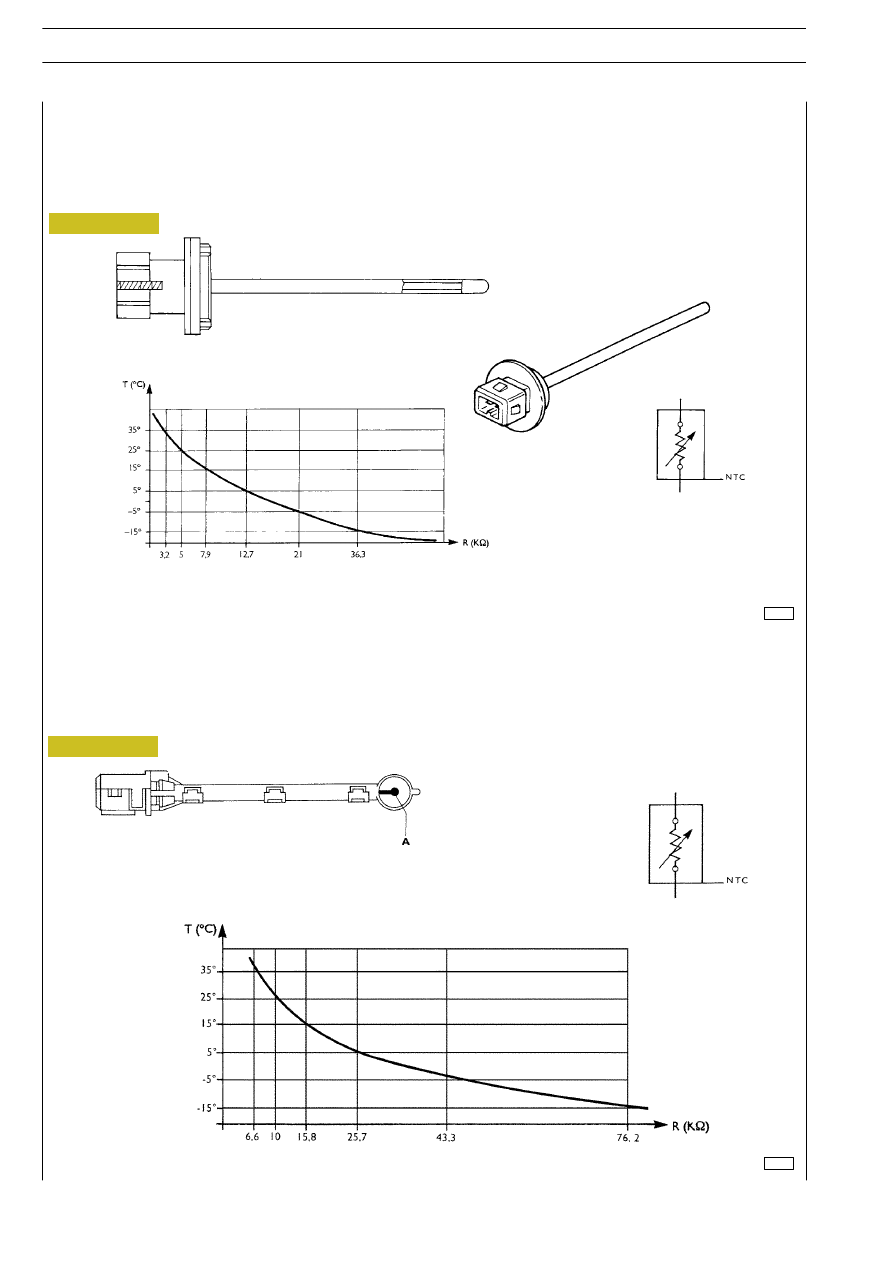

Il sensore posto all’interno dell’evaporatore determina l’inserzione e la disinserzione del compressore.

La disinserzione per evitare il congelamento dell’erogatore avviene ad una temperatura < 2 _C, mentre l’inserzione ad una
temperatura > 5,5 _C. La sua resistenza a 25 _C = ~ 3,28 Kohm

Sensore temperatura aria soffiata

Sito a valle dello scambiatore di calore indica il grado di temperatura dell’aria immessa in cabina, consentendo alla centralina di
operare per una più adeguata regolazione: La sua resistenza a 25 _C = ~ 10 Kohm

A) Sensore

Figura 114

Figura 115

150

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Sensore temperatura evaporatore

77563

77565

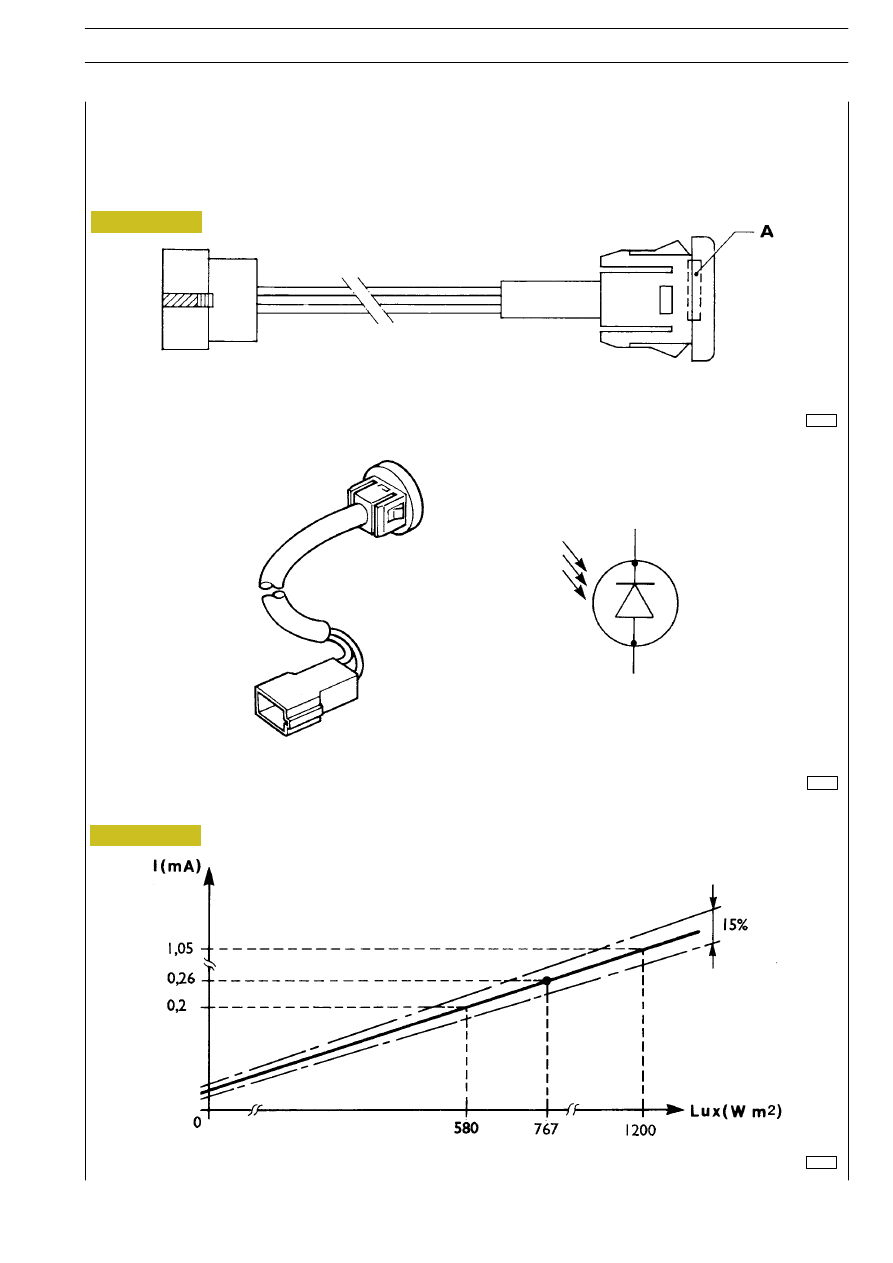

Si tratta di un foto diodo ubicato sul cruscotto del veicolo per indicare l’intensità luminosa che la cabina riceve dall’esterno.

A) Sensore

77564

Figura 116

Figura 117

IMPIANTO ELETTRICO/ELETTRONICO

151

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Sensore di irraggiamento solare
