72850

1

2

3

4

5

Figura 103

140

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

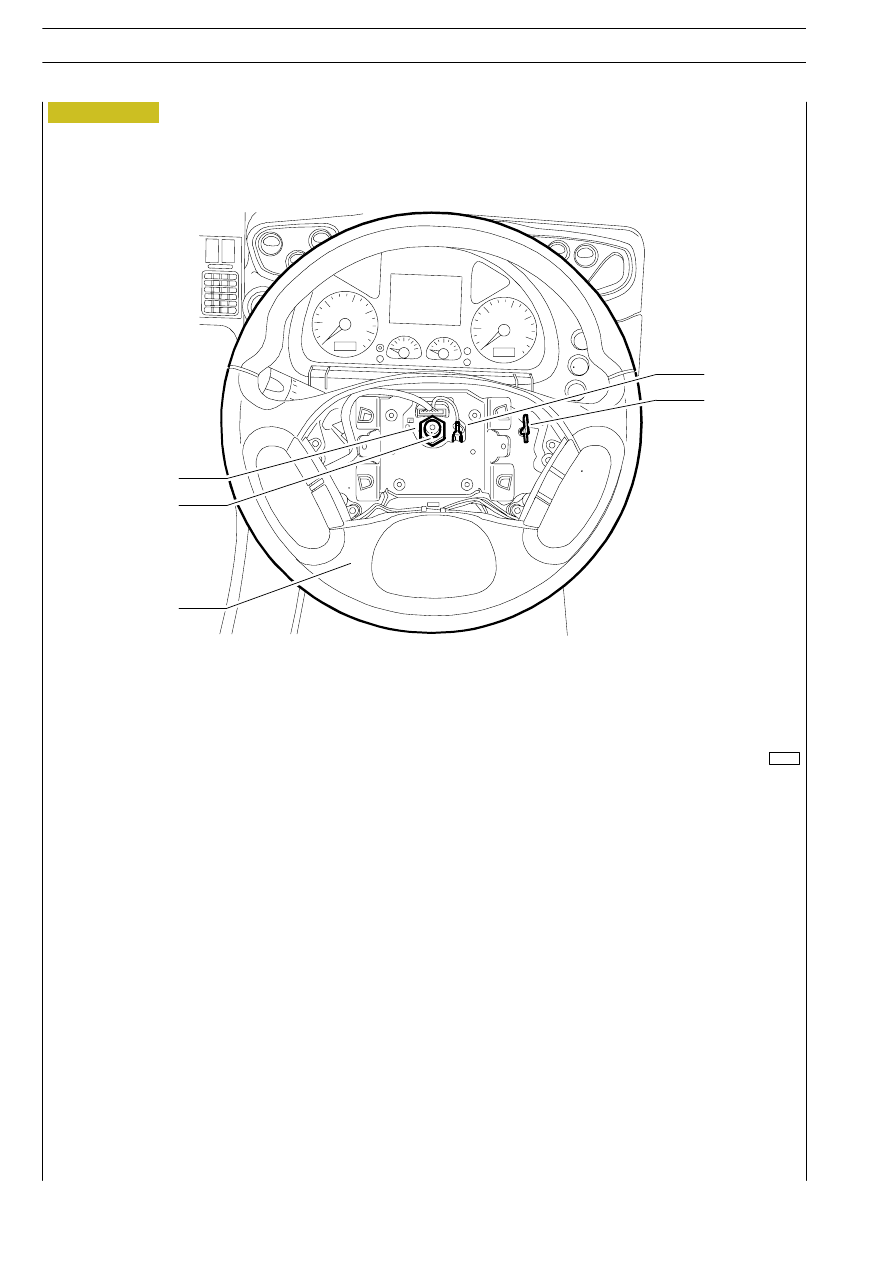

Per la sostituzione del contatto spiralato attenersi scrupolosamente alle procedure descritte di seguito, per evitare, in fase di
smontaggio, di danneggiare il cavo spiralato contenuto nella scatola stessa e evitare che l’allineamento del volante risulti errato.

Scollegare la connessione (4) del cavo di massa.

Rimuovere il dado (1) e contrassegnare la posizione di montaggio del volante (3) sull’albero (2) e smontare il volante.

74000

7

6

8

9

10

11

12

13

14

Figura 104

IMPIANTO ELETTRICO/ELETTRONICO

141

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

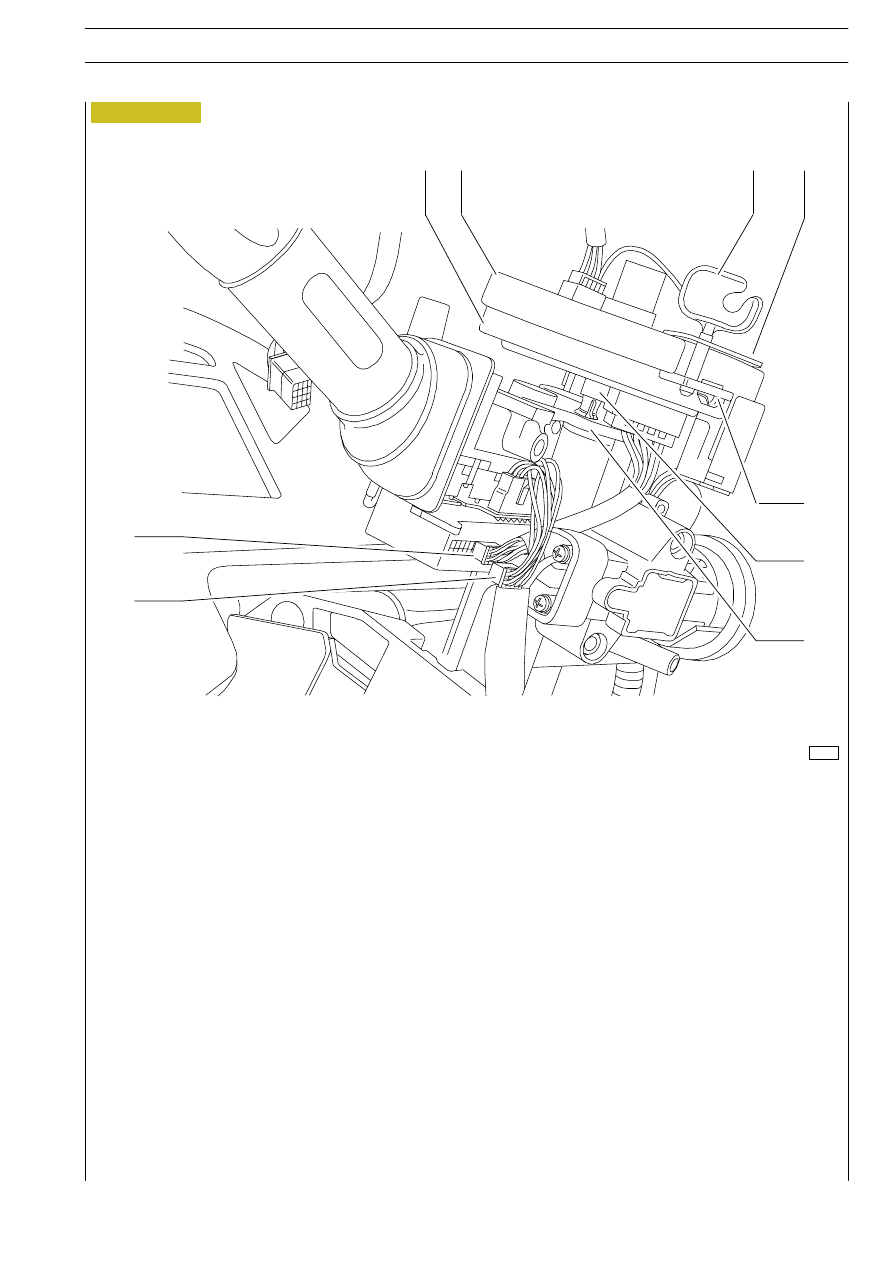

Scollegare le connessioni elettriche (6 — 7) della S.W.I.

Vincolare la parte superiore del contatto spiralato (rotore) (9) al contenitore dello stesso inserendo nelle asole (11 — 12) la chiave
(10). Questa operazione serve ad impedire che il rotore (9) e lo statore (8) ruotino fra loro durante lo smontaggio.

Mantenere questa condizione di blocco fino al montaggio. In mancanza della chiave, utilizzare una vite e un dado di lunghezza
adeguata.

Sollevare con cautela il contatto spiralato in modo che i perni elestici di ritegno (13) si sfilino dal supporto (14). Riporlo con cautela.

72857

15

Figura 105

142

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

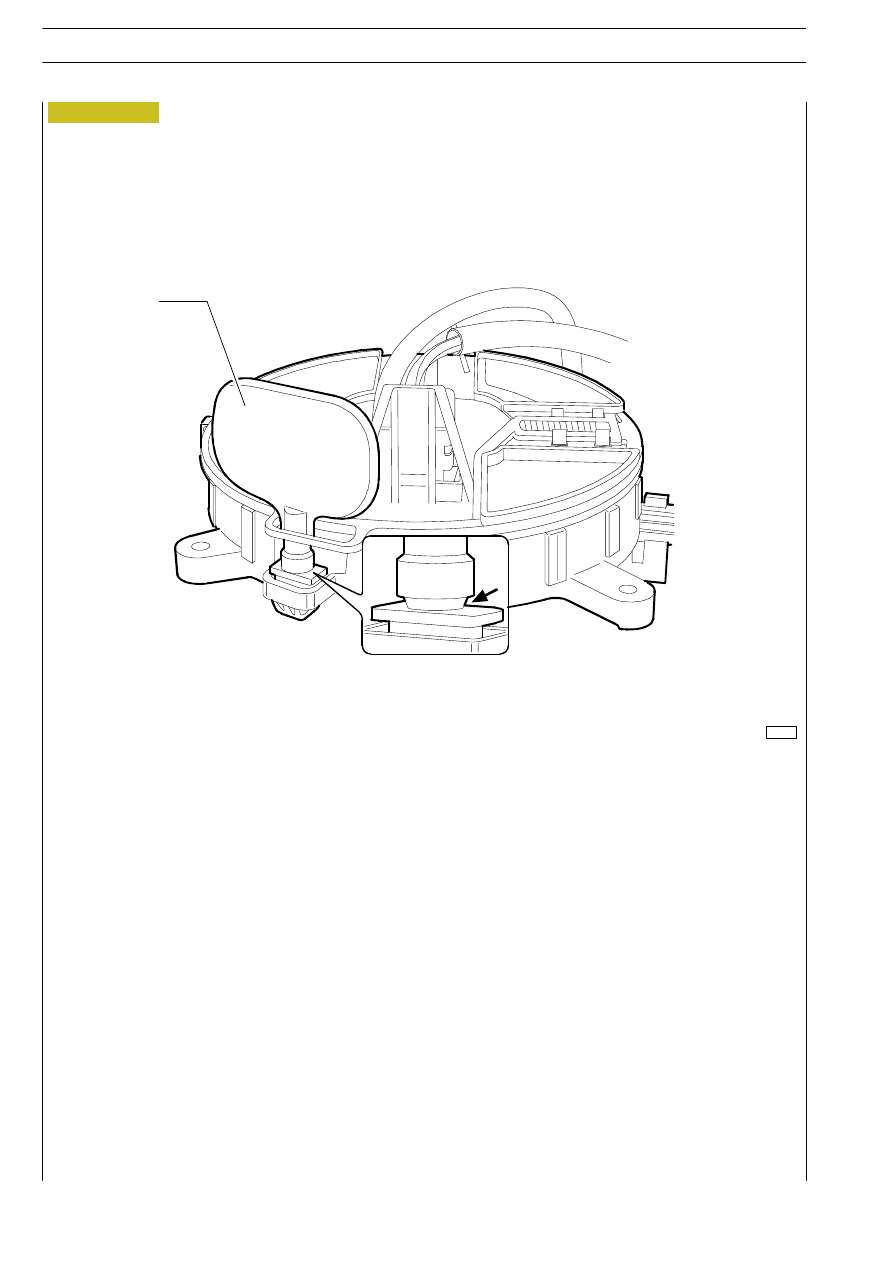

Per il riattacco invertire le operazioni descritte in precedenza.

Di ricambio il contatto spiralato viene fornito con la chiave di arresto (15) assemblata come illustrato il figura. Dopo il montaggio
sul supporto comando sterzo, occorre ruotare la chiave in modo da provocare la rottura del punto indicato dalla freccia e riporre
la chiave nell’alloggiamento del volante (5).

Figura 106

Per regolare la temperatura del riscaldatore, bisogna prima premere l’interruttore posto sulla plancia.

NOTA

IMPIANTO ELETTRICO/ELETTRONICO

143

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

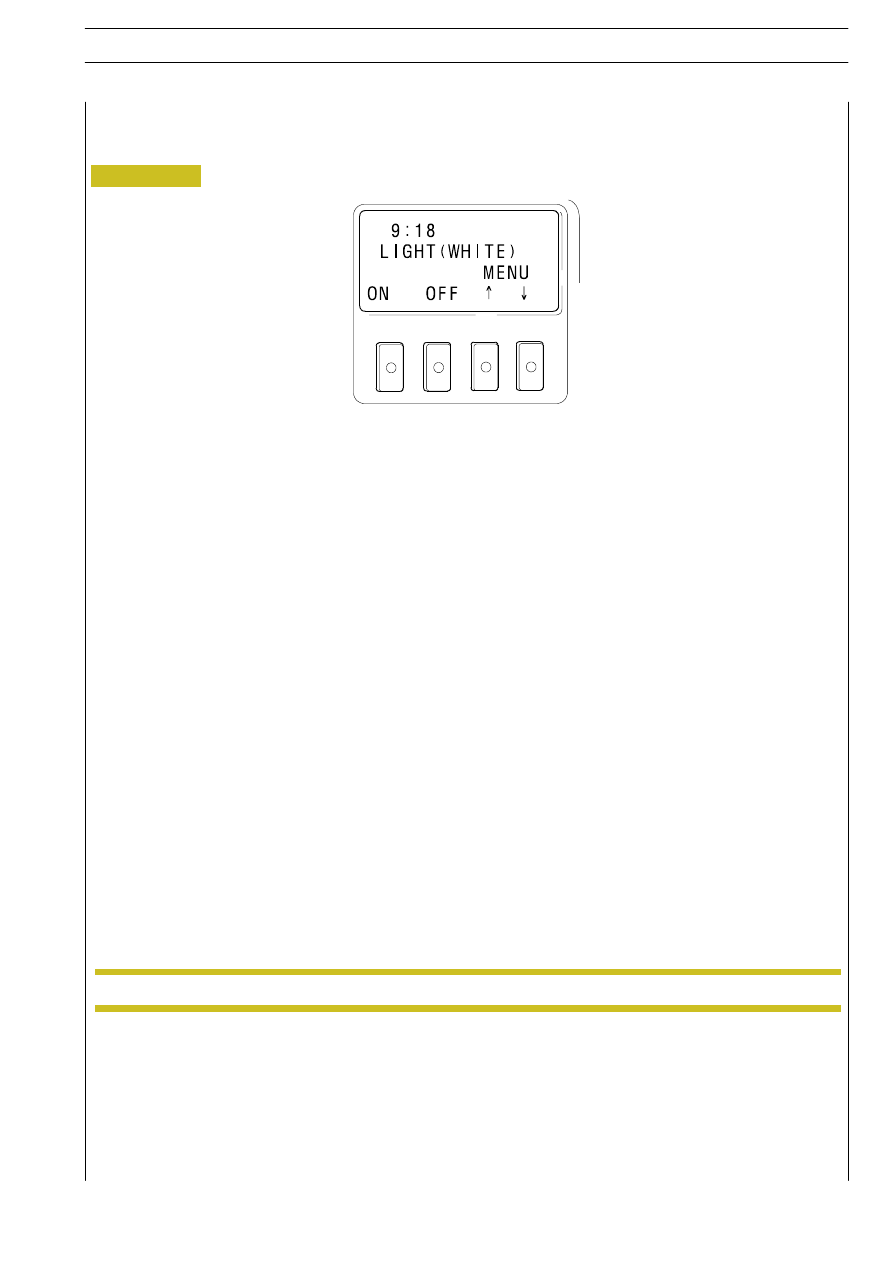

Bed Module (BM ) O PT

Posizionato nella parte posteriore della cabina

Il B.C. rileva la sua presenza, ma NON è diagnosticabile.

Svolge le seguenti funzioni
(configurazione variabile in funzione degli accessori previsti sul veicolo):

- Indicazione ora e minuti

- Accensione / spegnimento luci interne cabina (selezione luci bianche/notturne).

- Apertura / chiusura porte.

- Apertura / chiusura vetri elettrici.

- Apertura / chiusura botola elettrica.

- Abbassamento / innalzamento tendine parasole.

- Accensione /spegnimento radio

- Regolazione volume radio

- Sintonia radio

- Funzione sveglia.

- Accensione / spegnimento riscaldatore supplementare.

- Regolazione temperatura (solo con riscaldatore supplementare inserito). (Automatico)

- Regolazione durata accensione riscaldatore (max. 9 ore)
