79495

1

2

3

4

5

Figura 107

144

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

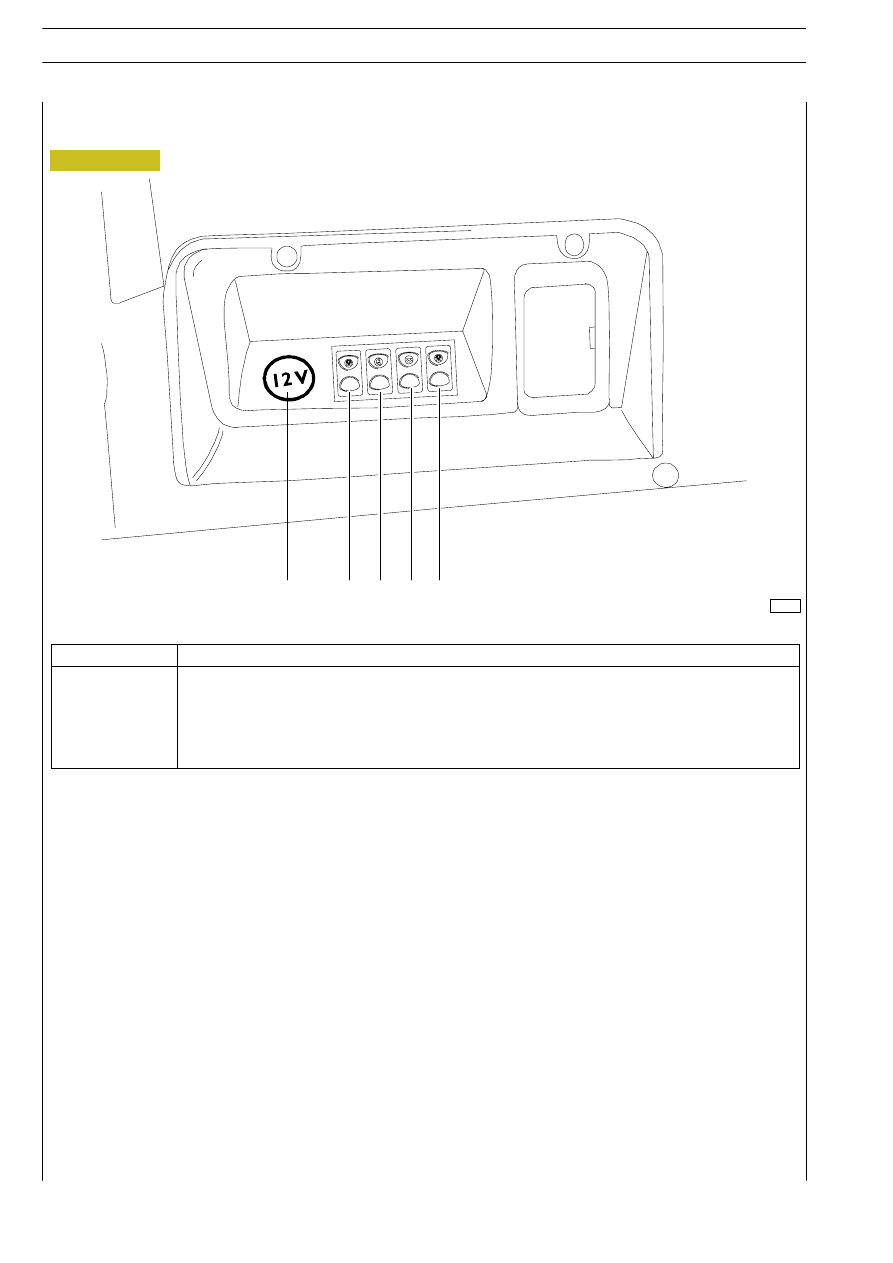

PANNELLO DI COMANDO SU PARETE POSTERIORE
(ALTERNATIVA AL BED MODULE)

Rif.

Descrizione

1

Presa di corrente 12V

2

Alzacristallo sinistro

3

Botola elettrica

4

Luci cabina plafoniera centrale

5

Alzacristallo destro

La centralina BED MODULE o il PANNELLO DI COMANDO su parete posteriore possono essere presenti solo sul modello AT
(cabina lunga).

1

2

3

4

5

6

73668 B

Figura 108

IMPIANTO ELETTRICO/ELETTRONICO

145

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

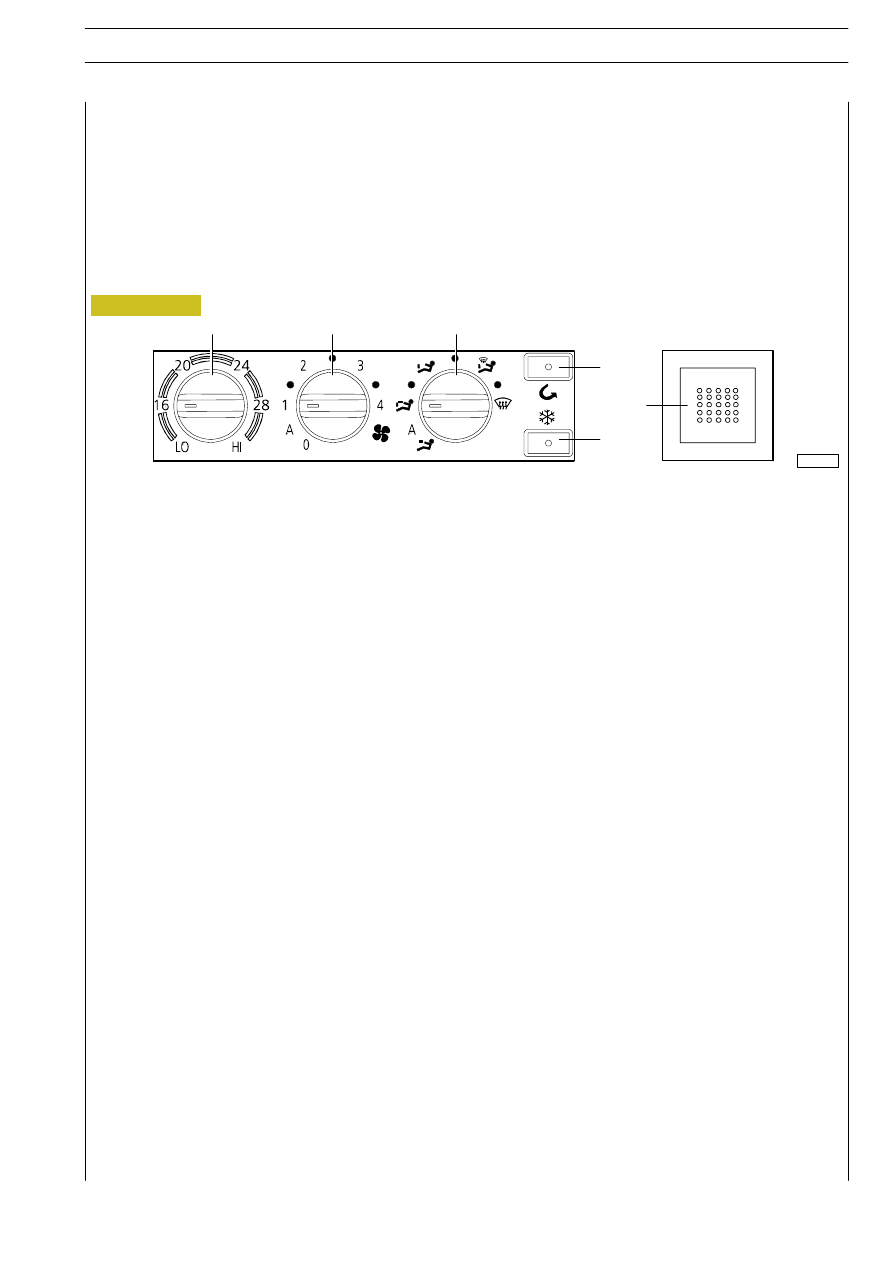

CLIMATIZZATORE AUTOMATICO

Nella versione automatica il sistema è gestito da una centralina elettronica posizionata nella parte inferiore della plancia centrale
ed integra le manopole di comando.

La centralina elettronica è collegata alla linea CAN BCB del veicolo ed è munita di un sistema di diagnosi molto avanzato.

L’obiettivo principale della centralina consiste nel regolare la temperatura interna della cabina (impostata dal conducente) in funzione
della temperatura esterna rilevata dall’apposito sensore.
Il sistema offre la possibilità di una gestione completamente automatica ma comunque per l’utente è sempre possibile, qualora lo
desideri, modificare i principali parametri di funzionamento dell’impianto.

1.

Manopola per regolazione temperatura richiesta

2.

Manopola per regolazione velocita’ ventole

3.

Manopola per distribuzione flussi d’aria

4.

Pulsante per funzione ricircolo con led incorporato

5.

Pulsante per comando compressore con led incorporato

6.

Sensore temperatura interna

Dopo aver impostato la temperatura interna desiderata, posizionando le altre due manopole in corrispondenza della lettera A ,
la centralina è in grado di controllare automaticamente le seguenti funzioni :

— Temperatura aria alle bocchette.

— Velocità ventilatore

— Distribuzione flussi d’aria

— Inserzione del riscaldatore supplementare se la temperatura esterna è < 5 _C.

In questa posizione la centralina NON attiva automaticamente né il compressore né la funzione ricircolo, l’inserimento di entrambi
sono gestiti manualmente dal conducente.

FUNZIONE ”RICIRCOLO”

L’inserimento di questa funzione è completamente manuale e si ottiene mediante l’apposito pulsante che permette di chiudere
la presa d’aria esterna posizionando il deflettore al 95% di aria interna e al 5% aria esterna.
La centralina disattiva automaticamente questa funzione dopo circa 20 minuti se il compressore è disinserito e, dopo 30 minuti,
se il compressore è inserito.

FUNZIONE ”COMANDO COMPRESSORE”

L’inserimento di questa funzione è completamente manuale e si ottiene mediante l’apposito pulsante che permette di inserire la
frizione del compressore previo controllo della quantità di fluido presente nell’impianto mediante i pressostati di sicurezza e della
temperatura nell’evaporatore per mezzo dell’apposito sensore.
La centralina NON inserisce automaticamente il compressore.

FUNZIONE ”COMANDO RISCALDATORE SUPPLEMENTARE”

Con motore in moto la centralina inserisce automaticamente il riscaldatore supplementare ad ARIA e/o ACQUA, solo se la
temperatura esterna è < 5 _C.
Con motore spento l’inserimento del riscaldatore è determinato dalle impostazioni dell’autista.

In entrambi i casi, l’inserimento del riscaldatore supplementare è segnalato al conducente sul display del Cluster.

91304

42045. Trasmettitore temperatura acqua — 82000. Gruppo elettrosbrinatore parabrezza — 82010. Centralina elettronica di

comando climatizzatore — 86030. Sensore di rilevamento irradiazione solare — 84009. Sensore rilevamento temperatura

interna ventilato — 84009B. Sensore rilevamento temperatura interna — 42608. Pressostati segnalazione pressione liquido refri-

gerante — 25332. Teleruttore inserzione compressore — 78227. Elettrovalvola 3 vie per ricircolo acqua radiatore — 84019.

Compressore

I componenti 82010 — 82000 sono ubicati nello stesso gruppo di comando.

18

22

2,5

25

Figura 109

146

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

CLIMATIZZATORE AUTOMATICO

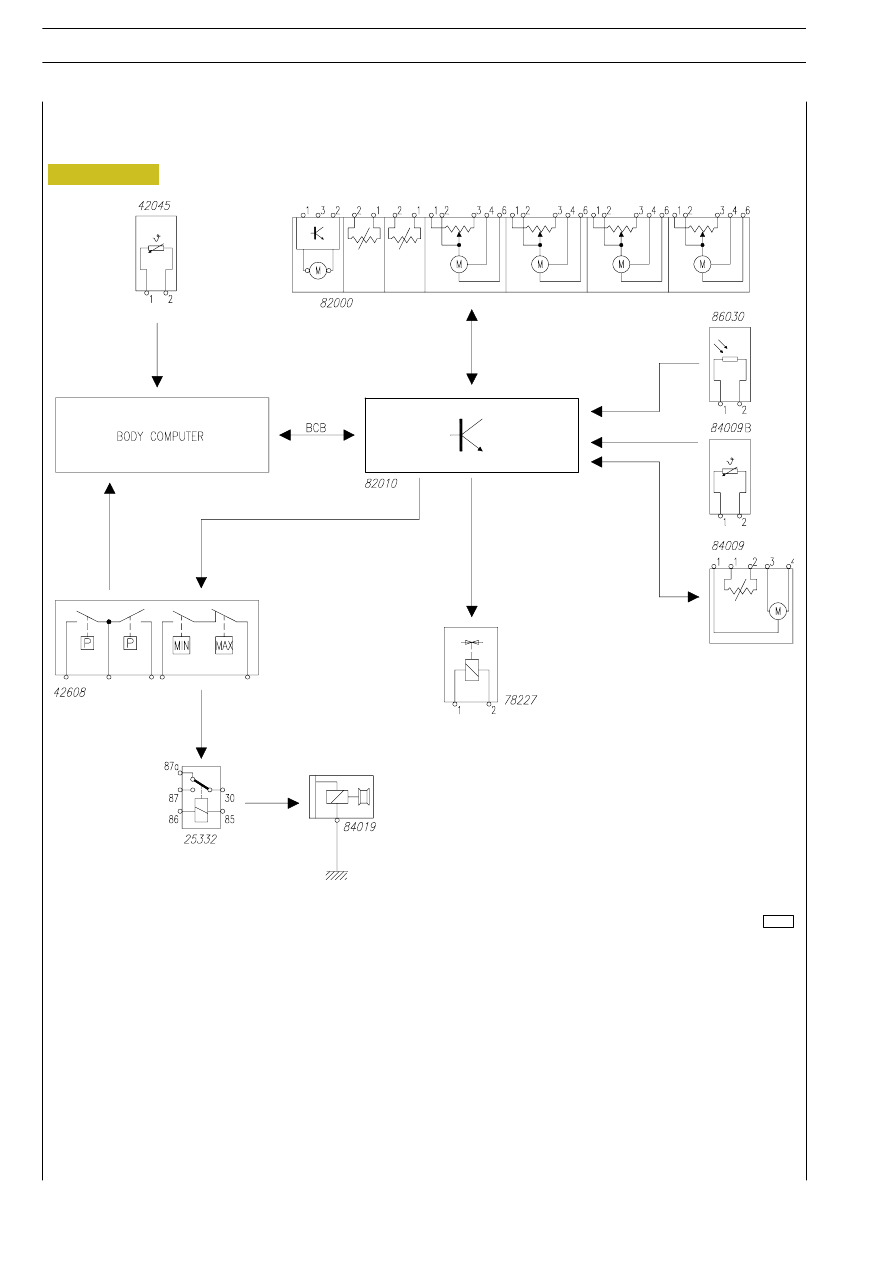

Schema a blocchi climatizzatore automatico

77561

42045. Trasmettitore temperatura esterna — 82000. Gruppo elettrosbrinatore parabrezza — 82010. Centralina elettronica di

comando climatizzatore — 86030. Sensore di rilevamento irradiazione solare — 84009. Sensore rilevamento temperatura

interna — 42608. Pressostati segnalazione pressione liquido refrigerante — 25332. Teleruttore inserzione compressore — 78227.

Elettrovalvola ricircolo acqua radiatore — 84019. Compressore — 86116. Body Computer — 72021. Connettore 30 poli per

diagnosi

Condensatore

Filtro Essicatore

86116

82000

82010

72021

86030

42608

42045

78227

84009

84019

Figura 110

IMPIANTO ELETTRICO/ELETTRONICO

147

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

Ubicazione componenti
