Iveco Stralis AT/AD. Manuale - parte 372

49372

J6

B

A

9

16

11

20

1

8

1

10

B

Figura 84

Revi — Ottobre 2005

120

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333/A

Print 603.93.333/A

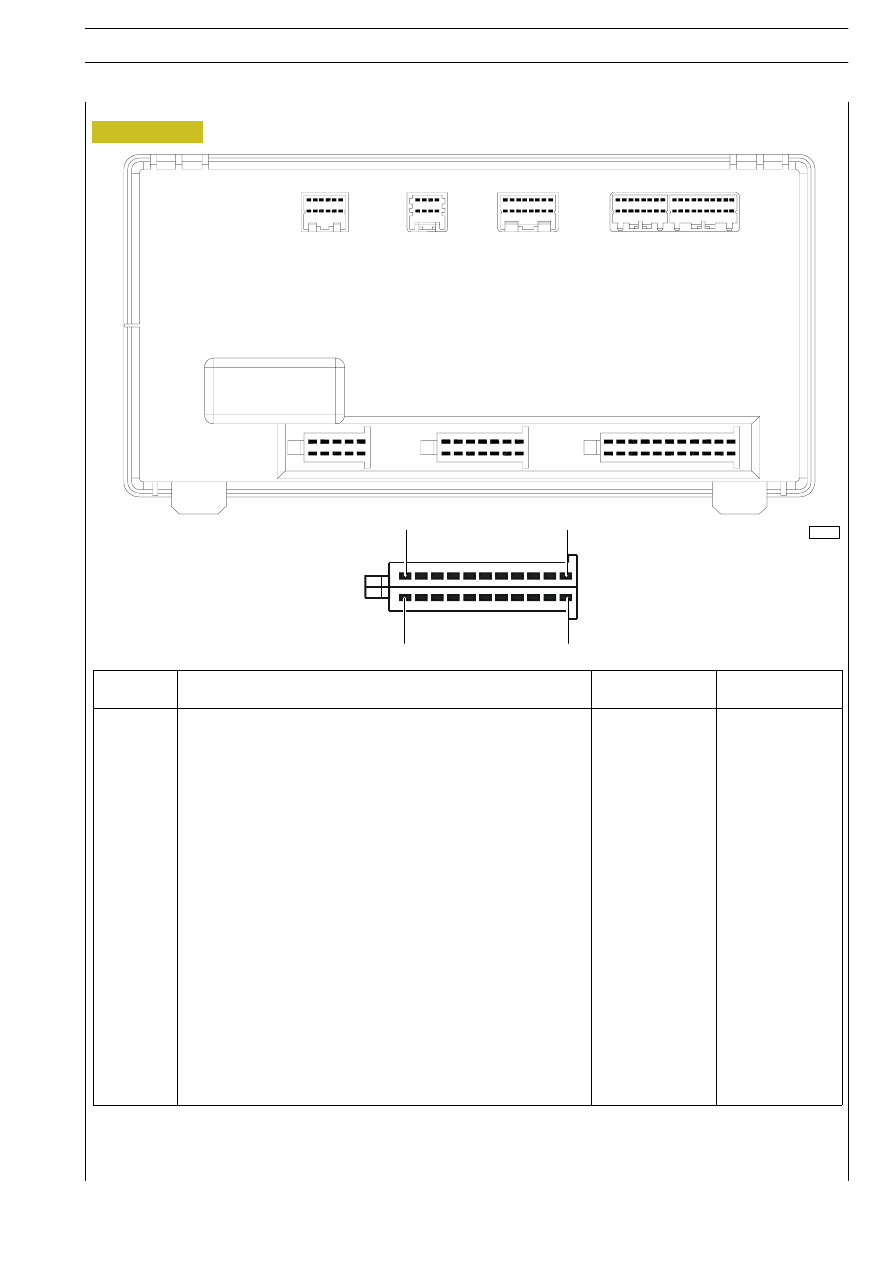

Connettore “J6B”

Rif.

Descrizione

Codice

componente

Codice colore

cavi

1

Predisposizione per segnale di avviamento motore da cabina (allesti-
tori)

ST 14—1

8892

2

Negativo da pressostato freni rimorchio

42108

—

3

Predisposizione Cruise Control (OFF)

ST14—14

8154

4

Predisposizione Cruise Control (RESUME)

ST14—15

8155

5

Negativo dall‘interruttore segnalazione P.T.O. inserito

53567

0132

6

Libero

—

—

7

Libero

—

—

B

8

Negativo dall‘interruttore consenso sganciamento cabina

53061

8129

B

9

Selezione Cruise Control interno/esterno

ST 14—16

0152

10

Segnale avaria EBS/ABS rimorchio

72006

6671

11

Predisposizione Cruise Control (SET +)

ST14—12

8156

12

Predisposizione Cruise Control (SET —)

ST 14—13

8157

13

Positivo teleruttore parabrezza riscaldato

25818

8020

14

Libero

—

—

15

Libero

—

—

16

Negativo dal commutatore comando tetto apribile (apertura)

53306

0970

Revi — Ottobre 2005

49372

22

2

21

1

J7

Figura 85

IMPIANTO ELETTRICO/ELETTRONICO

121

S

TRALIS

AT/AD

Print 603.93.333/A

Base — Giugno 2004

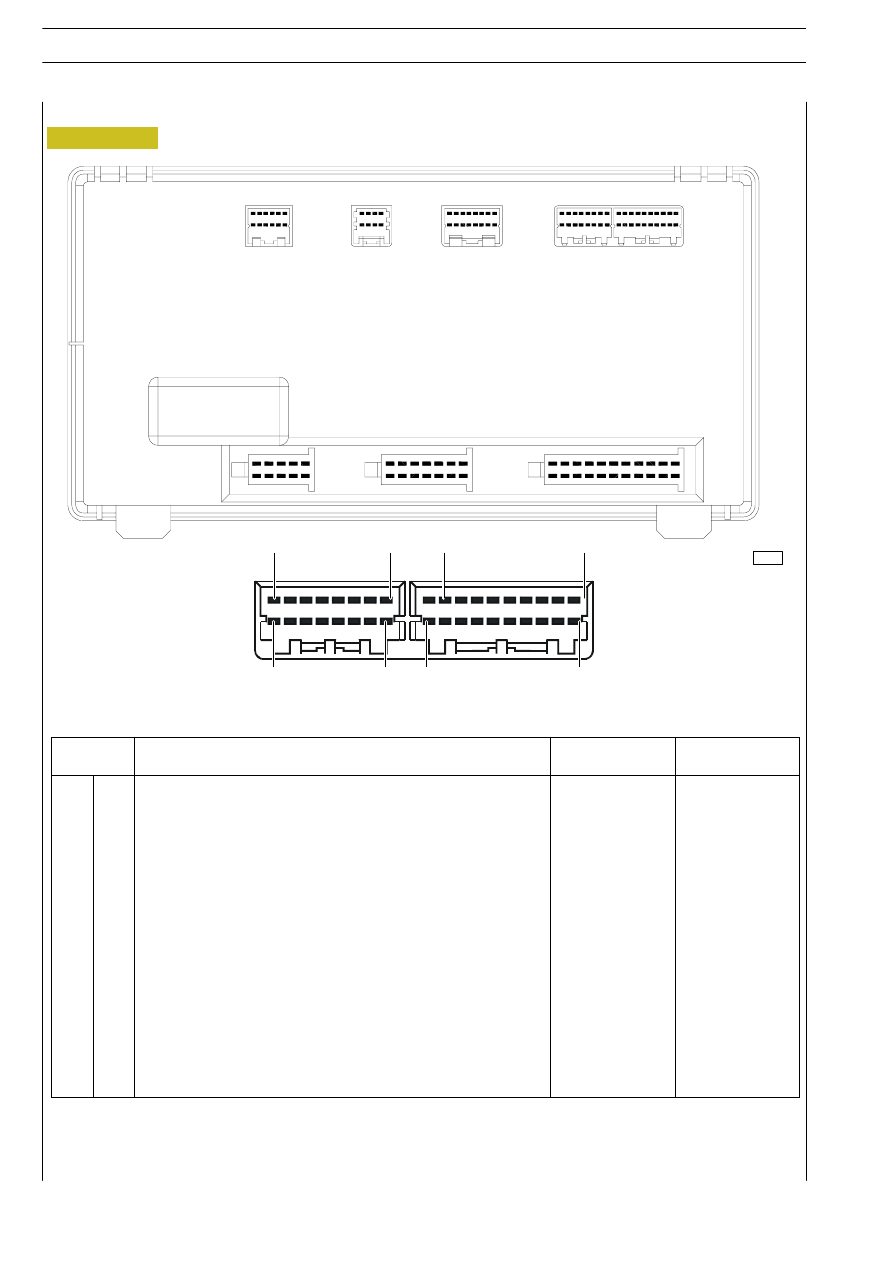

Connettore “J7”

Rif.

Descrizione

Codice

componente

Codice colore

cavi

1

Positivo utilizzatori sotto chiave (+15)

25213

8802

2

Libero

—

—

3

Positivo per alimentazione (+15)

ST14 — 11

8871

4

Segnale motore avviato

ST 14 — 8

7778

5

Negativo dal commutatore luci di posizione

52307

3333

6

Negativo dal commutatore luci fendinebbia anteriori

52304

2228

7

Interruttore pedale freno

78059

0077

8

Negativo dal commutatore luci fendinebbia posteriori

53315

2284

9

Positivo +15 da 30 poli

72021

8802

10

Negativo dall‘interruttore illuminazione ralla

52009

2224

11

Negativo per apertura porte, lato autista

85023

0064

12

Negativo dall‘interruttore proiettori supplementari

52024

2229

13

Negativo dal chiavistello elettrico porta lato autista

85023

0003

14

Negativo dal commutatore a chiave (15)

52502

0987

15

Negativo dal chiavistello elettrico porta lato passeggero

85023

0003

16

Positivo dal gruppo tergicristallo

65000

8880

17

Negativo dal commutatore comando luci emergenza

52302

1113

18

Negativo dal commutatore a chiave (50)

52502

0900

19

Positivo per illuminazione strumenti

—

4442

20

Positivo dal gruppo tergicristallo

65000

8873

21

Positivo per gruppo tergicristallo (bassa velocità)

65000

8882

22

Positivo per gruppo tergicristallo (alta velocità)

65000

8881

:

F

J1

J2

B

A

B

A

73660

R

Figura 86

122

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Print 603.93.333

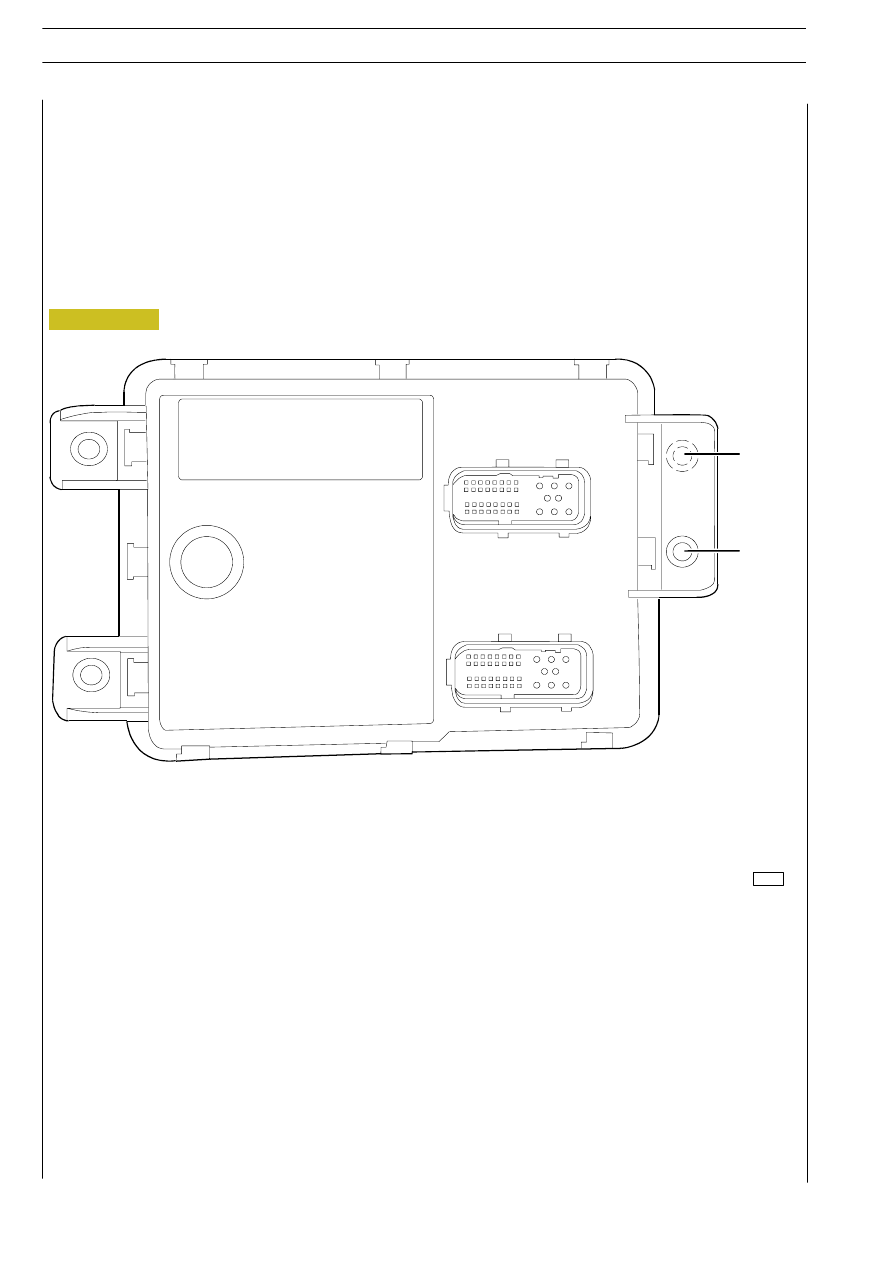

F.F.C. — R.F.C. (Front Frame Computer — Rear Frame Computer)

Si tratta di Unità Elettroniche Periferiche usate per pilotare la maggior parte delle utenze elttriche.
Possono essere collegate direttamente a carichi quali: lampade, sensori, motori elettrici.

La F.F.C. si trova sulla parte anteriore del veicolo sotto la cabina, la R.F.C. è posizionata sulla parte centrale del telaio.

Si differenziano l’una dall’altro per la presenza di una sigla (F per Front e R per Rear) e per un foro di montaggio differente (:).

49843

Posizionata sul longherone destro del telaio, nella parte anteriore del veicolo sotto la cabina. Per lo smontaggio della centralina
elettronica procedere nel seguente modo:

— ribaltare la cabina

— svitare le 3 viti di sostegno centralina (A);

— staccare i due connettori di collegamento avendo cura di non sfilare i cavi dalla sede del connettore.

73656

A

A

A

Figura 87

IMPIANTO ELETTRICO/ELETTRONICO

123

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Front Frame Computer F.F.C. (S ervizi / Motore)
