Iveco Stralis AT/AD. Manuale - parte 371

49372

14

2

13

1

J3

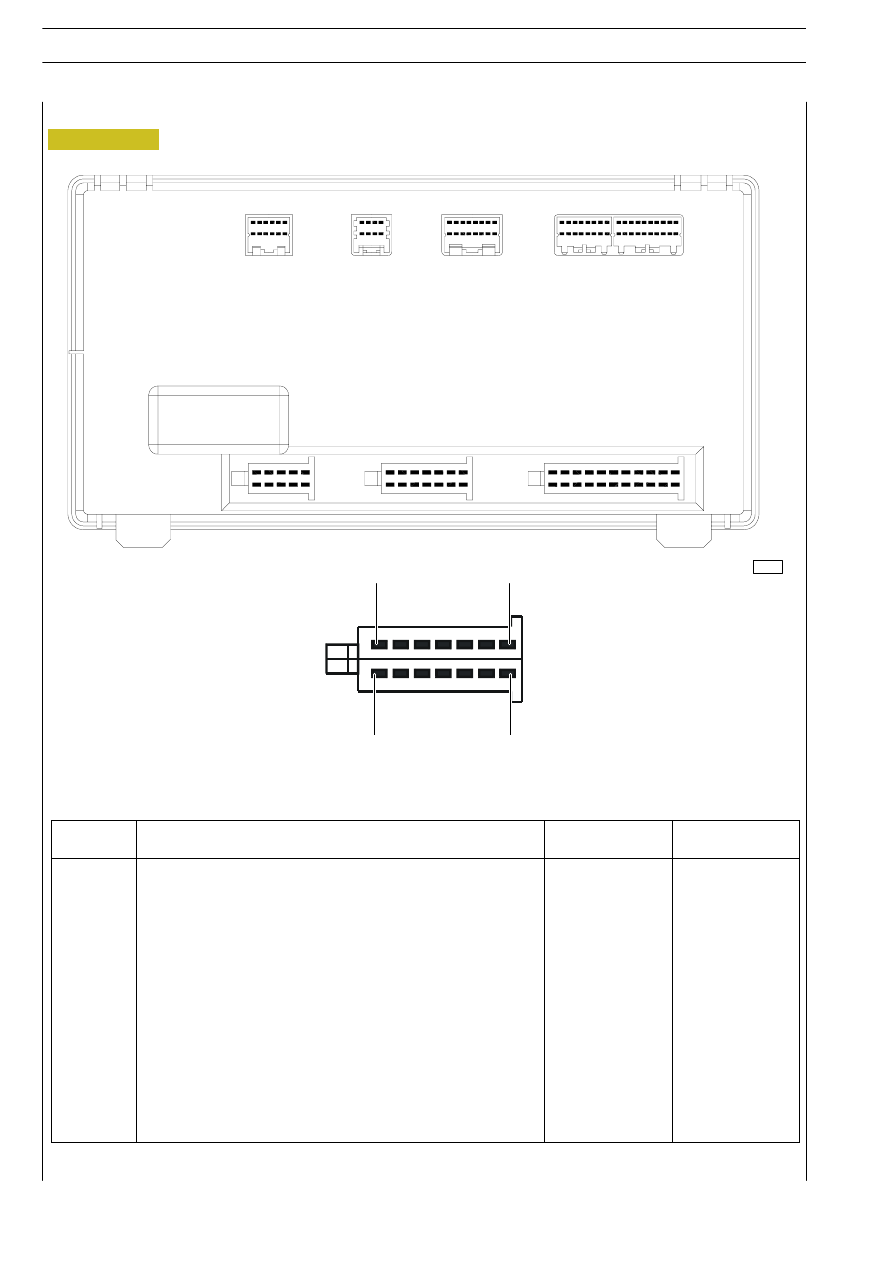

Figura 80

Revi — Ottobre 2005

116

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333/A

Print 603.93.333/A

Connettore “J3”

Rif.

Descrizione

Codice

componente

Codice colore

cavi

1

Segnale dal commutatore luci esterne

52307

2237

2

Positivo per plafoniera luce interna

39034

4423

3

Negativo dal commutatore luci interne

52326

0941

4

Libero

—

—

5

Negativo dal sensore temperatura esterna aria

42045

0550

6

Segnale per aperturaTGC (OPT)

25900

8045

7

Libero

—

—

8

Positivo dal sensore temperatura esterna aria

42045

7573

9

Negativo dal commutatore per aperturaTGC (OPT)

53316

0946

10

Positivo per elettrovalvola avvisatore pneumatico

78203

1133

11

Positivo per fanali d‘ingombro anteriori

37001

3339

12

Segnale per apertura tetto apribile (OPT)

12015

7010

13

Segnali per fanali rotanti (OPT)

32010

1115

14

Segnale per chiusura tetto apribile (OPT)

12015

7011

49372

J4

9

16

1

8

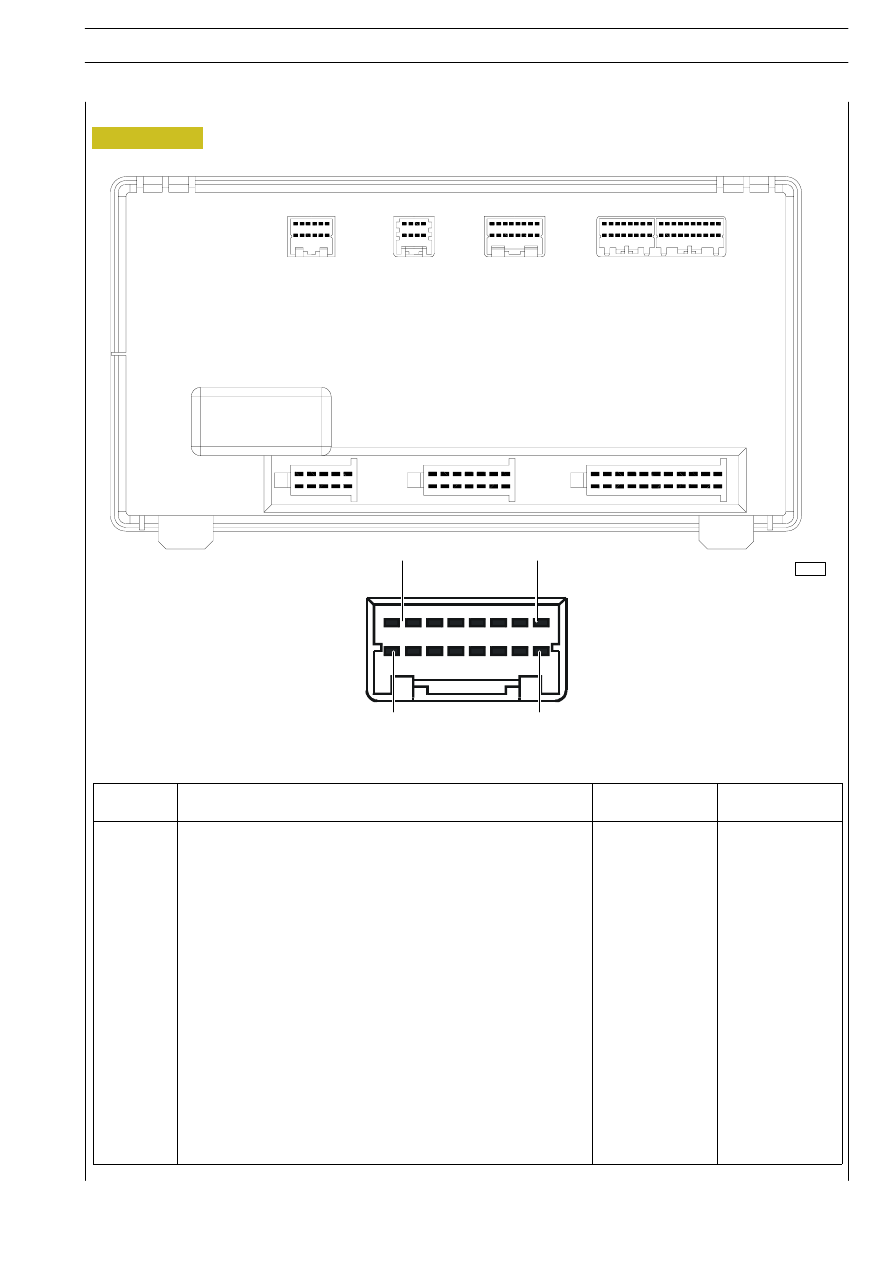

Figura 81

IMPIANTO ELETTRICO/ELETTRONICO

117

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

Connettore “J4”

Rif.

Descrizione

Codice

componente

Codice colore

cavi

1

Positivo per plafoniera illuminazione gradini

39003

4445

2

Negativo dal commutatore per chiusura TGC (ON)

53316

0945

3

Negativo dal commutatore predisposizione freno motore

52324

0082

4

Libero

—

—

5

Predisposizione inserzione riscaldatore supplementare
(ST 19 — pin 10)

—

0501

6

Comando avvisatore acustico (da volante guida)

54033

1116

7

Negativo per chiusura porte, lato passeggero

85023

0065

8

Negativo per chiusura porte, lato autista

85023

0065

9

Positivo per teleruttore per avviamento

25200

8888

10

Negativo per interruttore per avviamento da vano motore

53006

8892

11

Negativo dal sensore basso livello liquido radiatore motore

44036

5527

12

Negativo dal sensore mancanza liquido radiatore motore

44036

5520

13

Segnale inserzione climatizzatore

ST9/11

7786

14

Negativo dall‘interruttore cabina sganciata in fase abbassamento

53062

0922

15

Negativo per apertura porte, lato passeggero

85023

0064

16

Comando fanali rotanti (OPT)

52015

0901

49372

J5

5

8

1

4

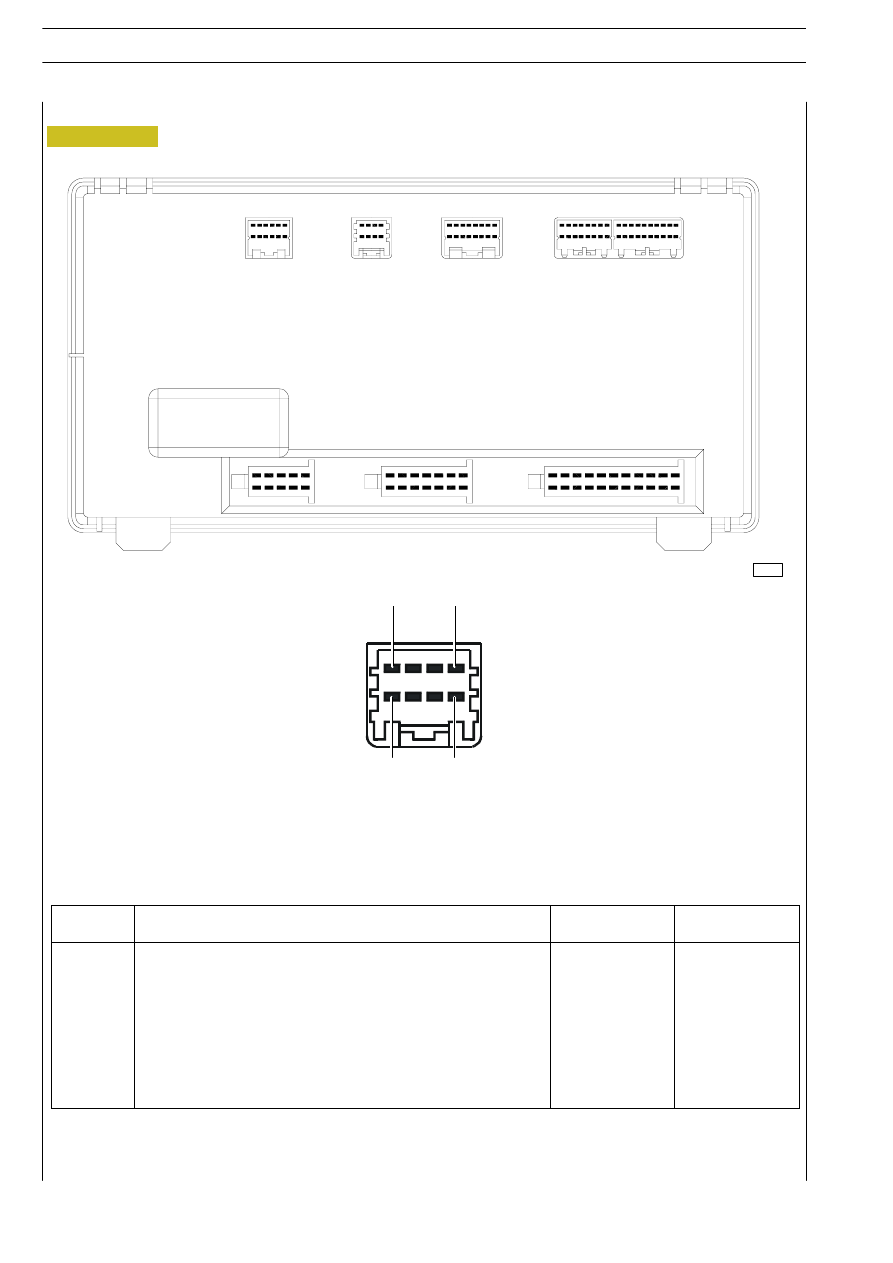

Figura 82

Revi — Ottobre 2005

118

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333/A

Print 603.93.333/A

Connettore “J5”

Rif.

Descrizione

Codice

componente

Codice colore

cavi

1

Connettore diagnosi (50)

72021

0900

2

Negativo dall‘interruttore freno a mano inserito

42102

6662

3

Negativo dall‘interruttore antiavviamento freno a mano disinserito

53512

8892

4

Dal commutatore luci interne

52326

0542

5

Segnale retromarcia

ST14 — 10

2268

6

Segnale cambio in folle

ST14 — 9

8050

7

Negativo dall‘interruttore segnalazione cabina sganciata

53511

0096

8

Segnale per fanali rotanti (OPT)

32010

1108

49372

J6

B

A

9

16

11

20

1

8

1

10

A

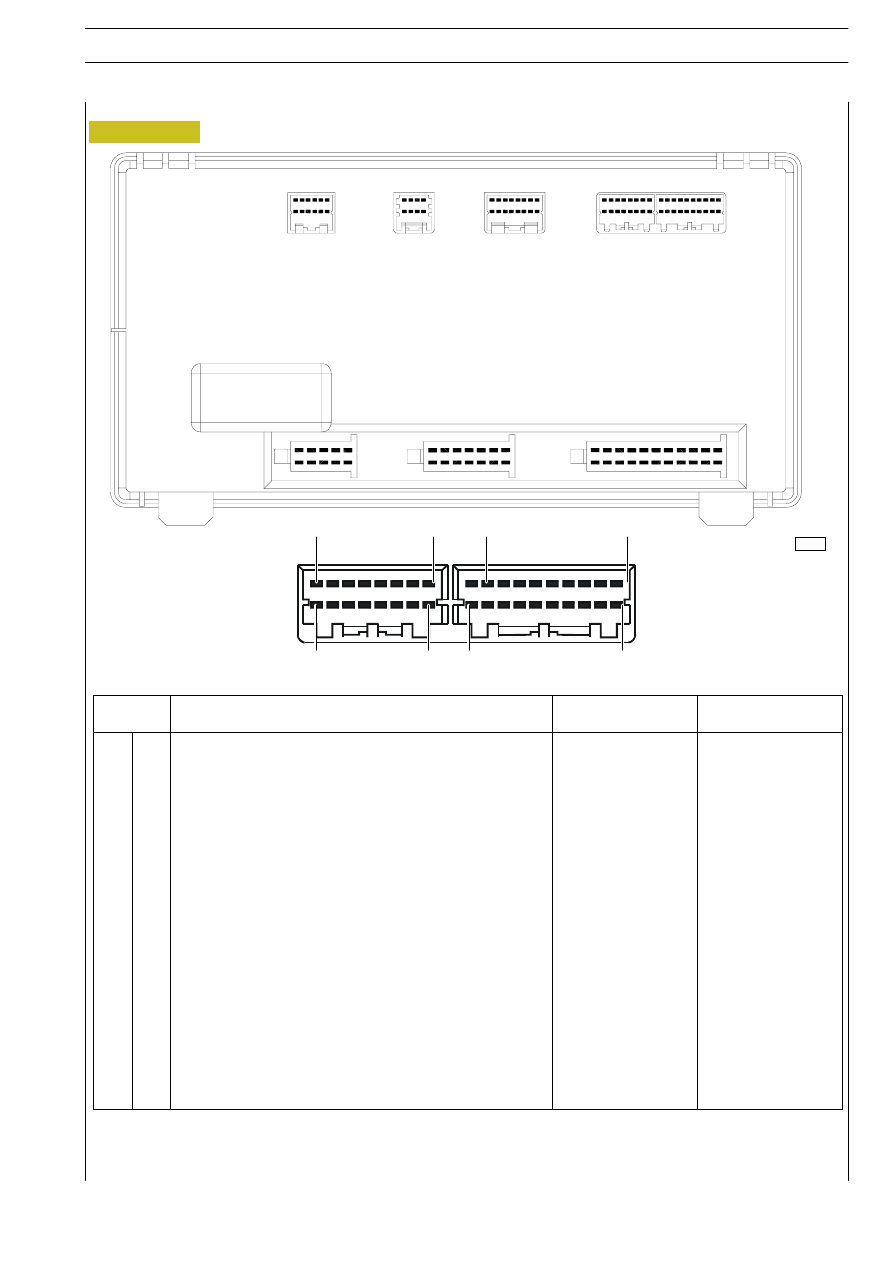

Figura 83

IMPIANTO ELETTRICO/ELETTRONICO

119

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

Connettore “J6A”

Rif.

Descrizione

Codice

componente

Codice colore

cavi

1

Negativo dal commutatore tetto apribile, chiusura

53306

0971

2

Negativo dall‘interruttore segnalazione pressione liquido refrige-
rante (18 bar)

42608

0582

3

Negativo comando riscaldamento parabrezza

52036

—

4

Predisposizione per segnale dall‘interruttore P.T.O.2

ST14—20

0131

5

Predisposizione per segnale dall‘interruttore P.T.O.1

ST14—18

0132

6

Negativo dall‘interruttore per funzione Economy Power

52077/ST14—19

0166

7

Negativo pressostato catene inserite

53539

—

8

Negativo dal deviatore avvisatore elettrico o pneumatico

52200

1119

A

9

Predisposizione per segnale dall‘interruttore stop motore da
cabina (allestitori)

ST14—2

0151

A

10

Libero

—

—

11

Libero

—

—

12

Libero

—

—

13

Segnale da comando assetto proiettori

52312

9936

14

Libero

—

—

15

Libero

—

—

16

Libero

—

—

17

Libero

—

—

18

Libero

—

—

19

Libero

—

—

20

Libero

—

—
