112

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

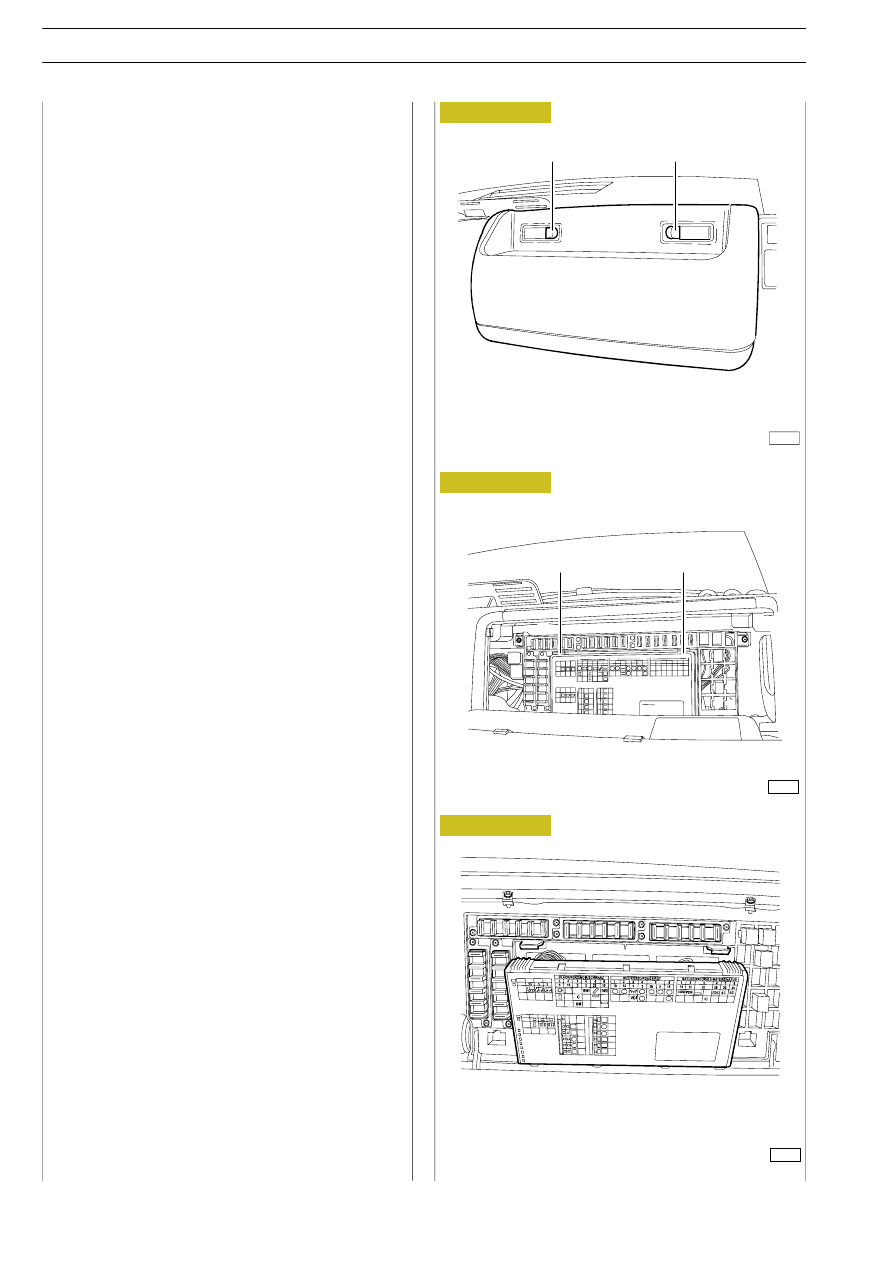

Per rimuovere il Body Computer procedere nel seguente mo-
do:

— Premere i due pulsanti di sblocco (A) presenti sul

cassetto portaoggetti lato passeggero.

— Alzare le due linguette di fissaggio del Body Computer (B).

— Tirare in avanti la centralina con molta cautela in modo da

non sfilare i cavi di collegamento.

— Scollegare i connettori posti sul retro.

49850

A

A

49848

B

B

49845

Figura 74

Figura 75

Figura 76

La piedinatura dei connettori è vista dal lato cablaggio

7

12

5

8

9

16

9

16

11

20

1

6

1

4

1

8

1

8

1

10

10

2

9

1

14

2

13

1

22

2

21

1

50242

J2

J5

J4

J6

B

A

J1

J3

J7

Figura 77

IMPIANTO ELETTRICO/ELETTRONICO

113

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

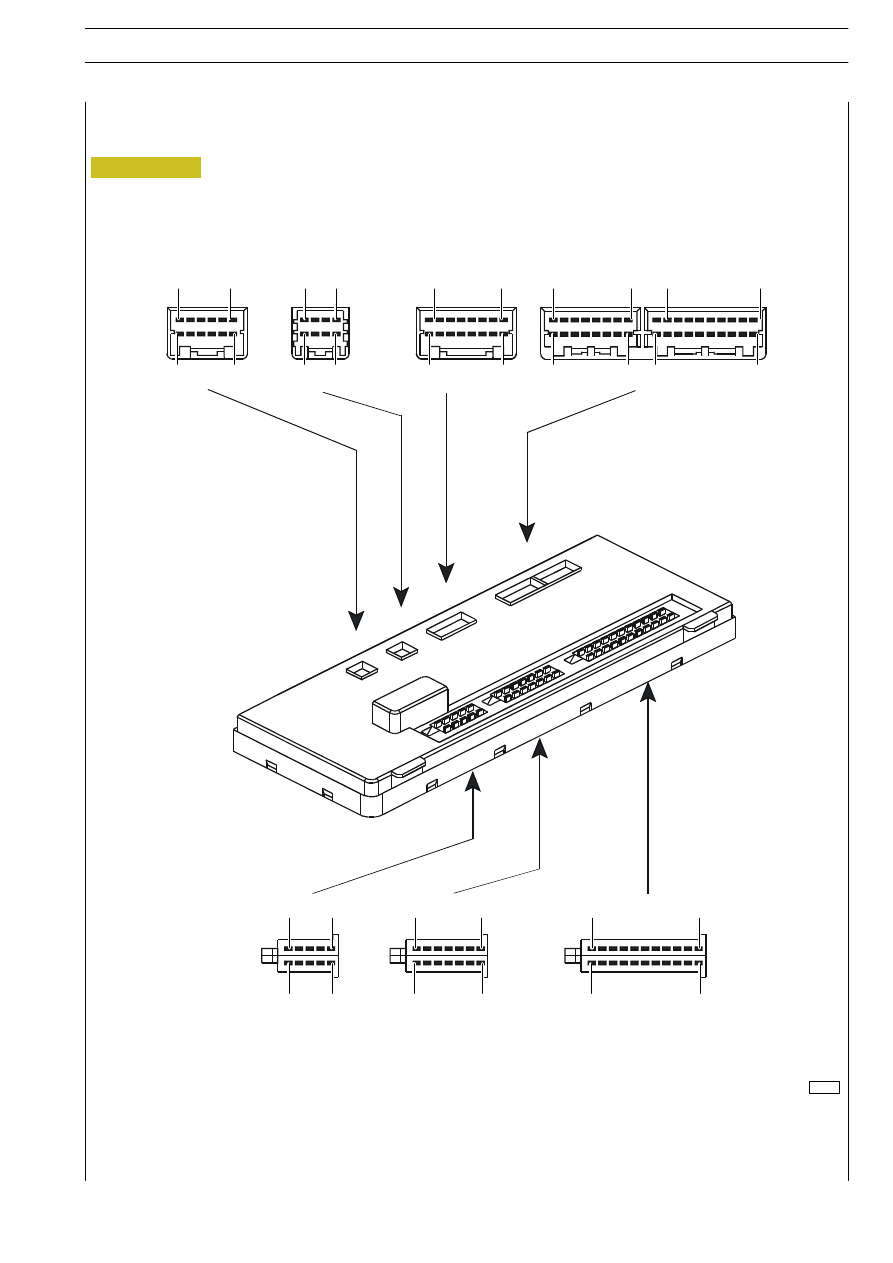

Vista prospettica Body Computer

114

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

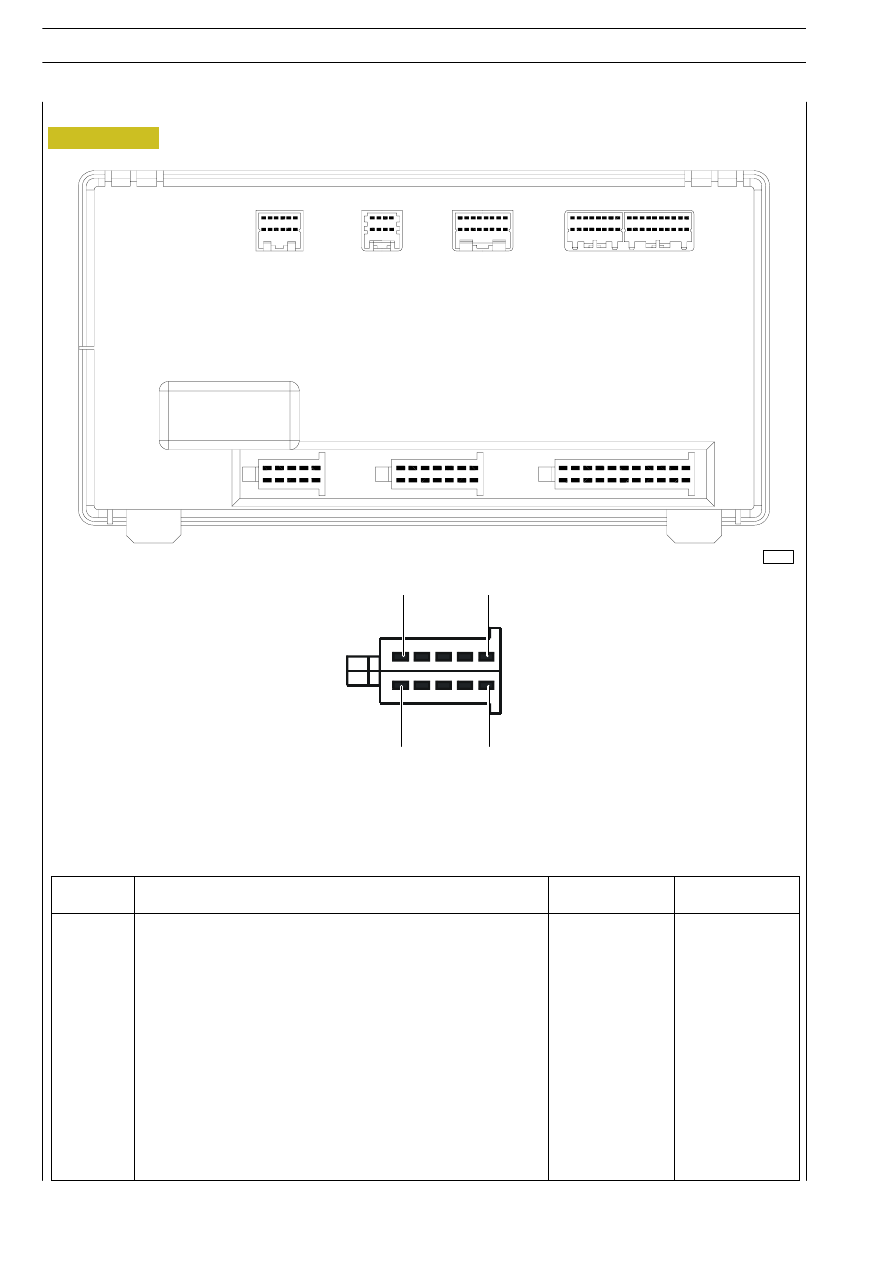

Connettore “J1”

Rif.

Descrizione

Codice

componente

Codice colore

cavi

1

Positivo dal fusibile (dopo TGC)

70603/6

7905

2

Positivo dal fusibile (dopo TGC)

70603/6

7905

3

Positivo dal fusibile (dopo TGC)

70603/5

7905

4

Positivo dal fusibile (dopo TGC)

70603/5

7905

5

Massa telaio

—

0000

6

Massa telaio

—

0000

7

Massa telaio

—

0000

8

Positivo dal fusibile (diretto batteria)

70058

7972

9

Libero

—

—

10

Segnale per chiusura TGC

25900

8035

49372

10

2

9

1

J1

Figura 78

49372

J2

7

12

1

6

Figura 79

IMPIANTO ELETTRICO/ELETTRONICO

115

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

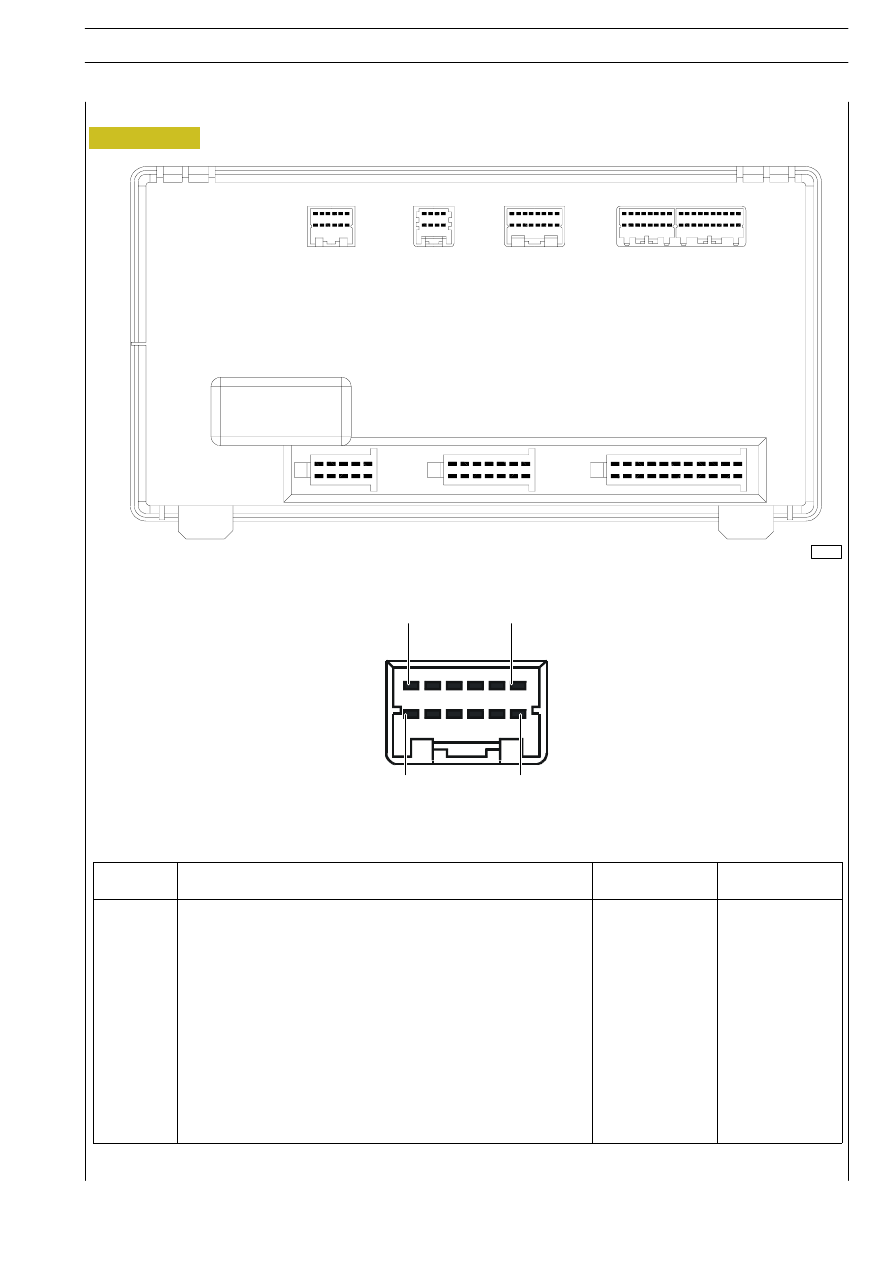

Connettore “J2”

Rif.

Descrizione

Codice

componente

Codice colore

cavi

1

Linea CAN — H (ICB)

—

Ws/Bi

2

Linea CAN — L (ICB)

—

Gn/Ve

3

Linea CAN — H (VDB)

—

Ws/Bi

4

Linea CAN — L (VDB)

—

Gn/Ve

5

Linea K diagnosi

72021

2995

6

Negativo dall‘interruttore segnalaz. pressione liquido refrigerante

42608

0583

7

Libero

—

—

8

Libero

—

—

9

Libero

—

—

10

Linea CAN — H (BCB)

—

Ws/Bi

11

Libero

—

—

12

Linea CAN — L (BCB)

—

Gn/Ve
