Figura 88

Revi — Ottobre 2005

124

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333/A

Print 603.93.333/A

Connettore “J1”

Rif.

Descrizione

Codice

componente

Codice colore

cavi

1

Positivo per luce anabbagliante destro

30001

2223

2

Positivo per luce abbagliante destro

30001

2221

3

Libero

—

—

A 4

Libero

—

—

5

Positivo per luce abbagliante sinistro

30001

2219

6

Positivo per luci abbaglianti fari supplementari

30010

2229

7

Positivo per luci fendinebbia anteriori

30011

2228

8

Positivo per luce anabbagliante sinistro

30001

2231

1

Libero

—

—

2

Positivo per attuatore assetto proiettore

30100

9937

3

Libero

—

—

4

Libero

—

—

5

Libero

—

—

6

Libero

—

—

7

Positivo per luci di direzione anteriore e laterale destra

32002—33001

1123

8

Positivo per elettropompa lavacristallo

64000

8886

9

Libero

—

—

10

Libero

—

—

11

Libero

—

—

12

Libero

—

—

13

Libero

—

—

14

Libero

—

—

15

Libero

—

—

B 16

Positivo per luce di posizione anteriore destra

30001

3330

17

Libero

—

—

18

Negativo per attuatore assetto proiettore

30100

9935

19

Libero

—

—

20

Libero

—

—

21

Libero

—

—

22

Libero

—

—

23

Libero

—

—

24

Positivo per luci di direzione anteriori e laterali sinistre

32002— 33001

1129

25

Libero

—

—

26

Libero

—

—

27

Libero

—

—

28

Libero

—

—

29

Libero

—

—

30

Libero

—

—

31

—

—

—

32

Positivo per luci di posizione anteriore sinistra

30001

3339

24
16

32

17

8

1

6

8

1

3

Figura 89

IMPIANTO ELETTRICO/ELETTRONICO

125

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

Connettore “J2”

Rif.

Descrizione

Codice

componente

Codice colore

cavi

1

Positivo dal fusibile per alimentazione luci, parte sinistra

70000

7904

2

Positivo dal fusibile per alimentazione luci, parte sinistra

70000

7904

3

Positivo dal fusibile per alimentazione luci, parte destra

70000

7903

A 4

Positivo dal fusibile per alimentazione luci, parte sinistra

70000

7904

5

Positivo dal fusibile per alimentazione luci, parte destra

70000

7903

6

Positivo per elettromagnete ventilatore motore 2

a

velocità

84019

5166

7

Massa telaio

—

0000

8

Positivo dal fusibile per alimentazione luci, parte destra

70000

7903

1

Linea CAN — H (BCB)

—

Ws/Bi

2

Linea CAN — L (BCB)

—

Gn/Ve

3

Linea CAN — H (BCB)

—

Ws/Bi

4

Linea CAN — L (BCB)

—

Gn/Ve

5

Libero

—

—

6

Linea — K (Connettore di diagnosi)

72021

2998

7

Negativo dal commutatore a chiave

52502

0987

8

Positivo per sensore livello olio motore

44043

5506

9

Negativo (ritorno) dal sensore pressione olio motore

42030

0050

10

Libero

—

—

11

Negativo dall‘interruttore segnalazione filtro combustibile intasato

42700

5531

12

—

44037

—

13

Libero

—

—

14

Libero

—

—

15

Negativo (ritorno) dal sensore temperatura olio motore

47032

5504

B 16

Positivo per sensore pressione olio motore

42030

5508

17

Positivo per alimentazione (Allestitori) +15

—

8871

18

Negativo dal sensore segnalazione usura ceppi anteriori

86002

6664

19

Negativo dall‘interruttore arresto motore (dal vano motore)

53007

0151

20

Negativo dall‘interruttore filtro olio intasato

42551

6618

21

Segnale dal sensore pressione olio motore

42030

5507

22

Libero

—

—

23

Negativo dall‘indicatore basso livello liquido idroguida

44037

5525

24

Segnale dall‘alternatore (L)

03000

7009

25

Positivo per elettrovalvola ventilatore motore (1

a

velocità)

78016

9166

26

Positivo per avvisatore acustico

22000

1116

27

Libero

—

—

28

Libero

—

—

29

Negativo da sensore differenziale anteriore bloccato

53504

—

30

Negativo dall‘interruttore avviamento dal vano motore 1

a

velocità

53006

8892

31

Negativo dal sensore temperatura olio motore

47032

5504

32

Positivo dal sensore pressione olio motore

44043

5505

A

A. Centralina elettronica R.F.C.

Figura 90

126

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

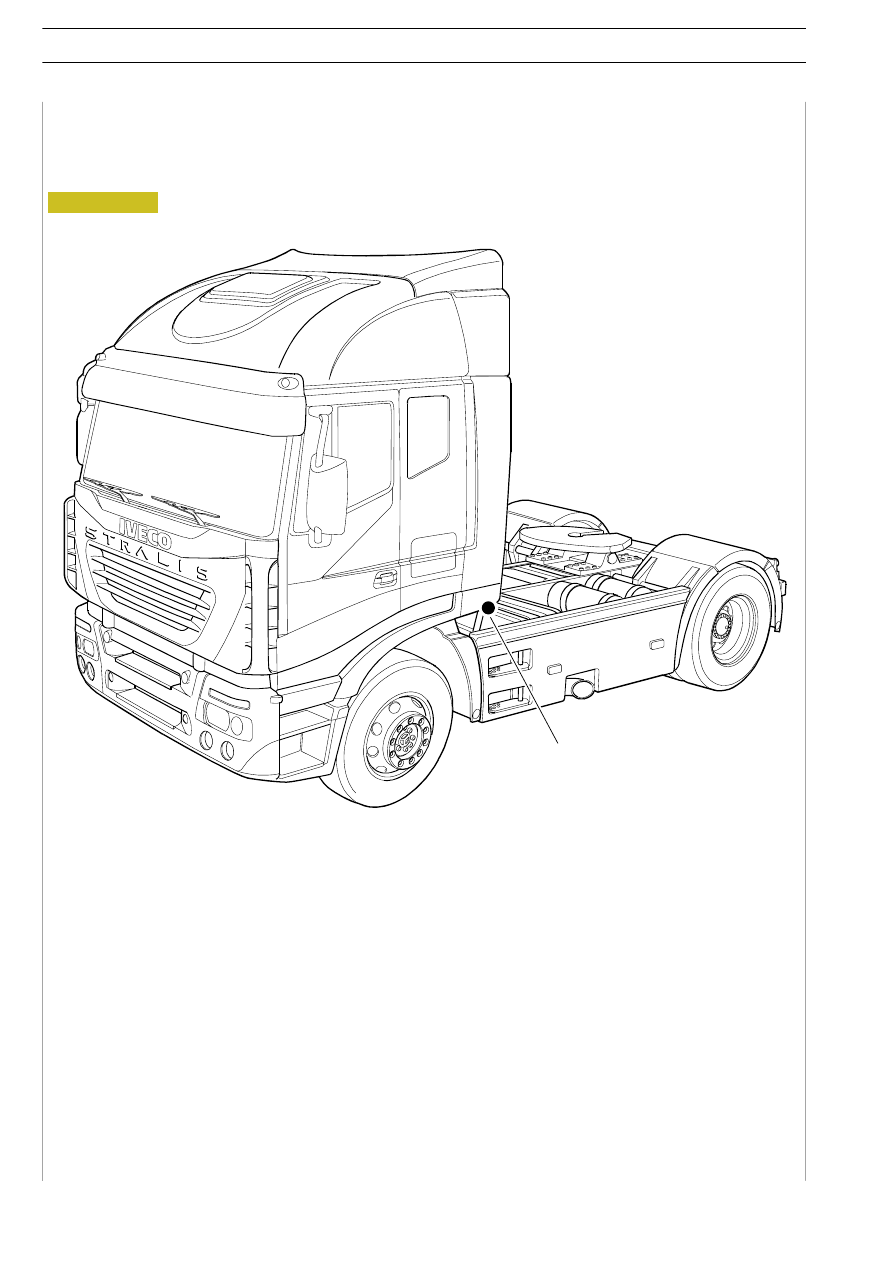

Rear Frame Computer (R.F.C.)

Posizionata nella parte centrale del veicolo sul lato destro. Per eseguire lo smontaggio attenersi alle istruzioni riguardanti la centralina
F.F.C.

24
16

32

17

8

1

6

8

1

3

Figura 91

Revi — Ottobre 2005

IMPIANTO ELETTRICO/ELETTRONICO

127

S

TRALIS

AT/AD

Print 603.93.333/A

Base — Giugno 2004

Print 603.93.333/A

R.F.C. (telaio)
Connettore “J1”

Rif.

Descrizione

Codice

componente

Codice colore

cavi

1

Libero

—

—

2

Positivo per alimentazione

—

8871

3

Positivo per luce laterale d‘ingombro destra / rimorchio

33004

3330

A 4

Positivo per luce laterale d‘ingombro sinistra / rimorchio

33004

3339

5

—

—

—

6

Positivo per luci stop rimorchio

72010

1179

7

Positivo per luci retromarcia rimorchio

72010

2226

8

Positivo per elettrovalvole inserzione P.T.O totale su cambio

78208

9954

1

Libero

—

—

2

Libero

—

—

3

Negativo dell‘interruttore cambio in folle

53508

8050

4

Negativo dell‘interruttore accensione luci retromarcia

53503

2268

5

Negativo dell‘interruttore segnalazione marce ridotte inserite

53507

9992

6

Negativo dell‘interruttore segnalazione filtro aria intasato

42351

6663

7

Positivo per luce direzione rimorchio destra

72010

1185

8

Libero

—

—

9

Segnale sensore anteriore pressione aria (APU)

—

5562

10

Segnale sensore posteriore pressione aria (APU)

—

5561

11

Negativo dell‘interruttore segnalazione avaria circuito freni rimor-
chio

42111

6689

12

Negativo da interruttore trazione integrale inserita

53506

—

13

Positivo per sensori pressione freni e usura ceppi

61104

5560

14

Positivo dal sensore livello combustibile

44031

5557

15

Libero

—

—

B 16

Positivo per fanale illuminazione ralla

34011

2224

17

Ritorno dal sensore livello combustibile

44031

5555

18

Libero

—

—

19

Libero

—

—

20

Libero

—

—

21

Libero

—

—

22

Libero

—

—

23

Libero

—

—

24

Positivo per luci direzione rimorchio sinistre

72010

1180

25

Libero

—

—

26

Libero

—

—

27

Libero

—

—

28

Libero

—

—

29

Libero

—

—

30

Segnale dal sensore presenza acqua nel filtro gasolio

86013

5530

31

Negativo dall‘interruttore segnalazione P.T.O posteriore inserita

53568

0131

32

Positivo per fari retronebbia rimorchio

72010

2283
