I nuovi connettori a baionetta rendono molto più affidabile la continuità dei vari segnali rispetto al sistema precedente.

85750

73658

C

E

A

D

B

1

28

39

11

38

40

27

19

12

20

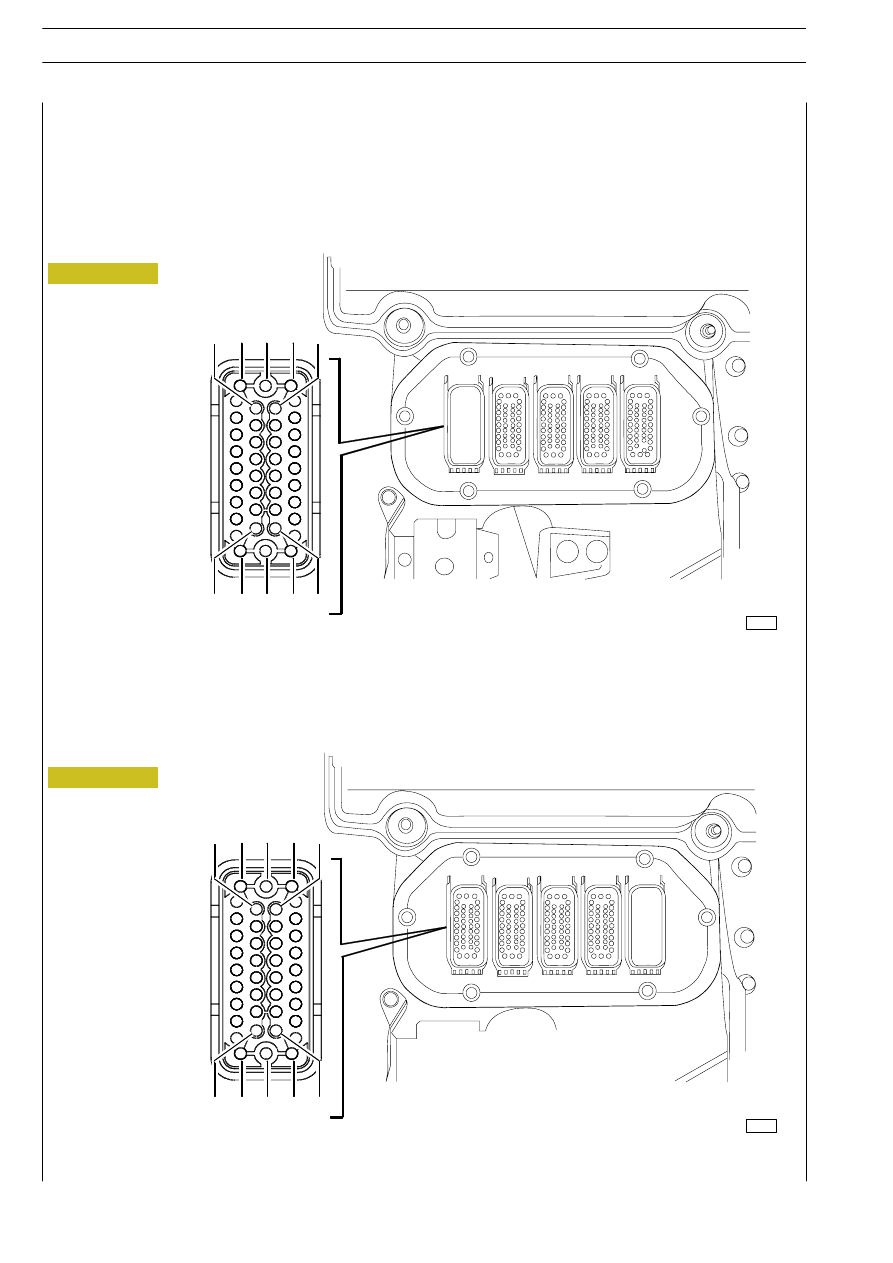

GUIDA A SINISTRA
Connettore A

—

Bianco (libero)

Connettore B

—

Marrone(ECAS)

Connettore C

—

Giallo (EBS/ABS/ASR)

Connettore D

—

Blu (EuroTronic/PTO/Intarder)

Connettore E

—

Verde (EDC/ADR)

GUIDA A DESTRA
Connettore A

—

Bianco (EDC/ADR)

Connettore B

—

Marrone(EuroTronic/PTO/Intarder)

Connettore C

—

Giallo (EBS/ABS/ASR)

Connettore D

—

Blu (ECAS)

Connettore E

—

Verde (libero)

C

E

A

D

B

1

28

39

11

38

40

27

19

12

20

85750

73658

Figura 52

Figura 53

92

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

PASSAPARETE

Revi — Ottobre 2005

IMPIANTO ELETTRICO/ELETTRONICO

93

S

TRALIS

AT/AD

Print 603.93.333/A

Base — Giugno 2004

Print 603.93.333/A

Passaparete “B” Marrone

Pin

Funzione

Codice

colore cavi

1

Massa sensori altezza telaio

0400

2

Sensore di altezza telaio induttivo asse posteriore (Ecas)

5421

3

Sensore di altezza telaio induttivo asse posteriore (Ecas)

5422

4

Distributtore elettro—pneumatico asse posteriore (Ecas)

9442

5

Distributtore elettro—pneumatico asse anteriore (Ecas)

9413

6

Sensore di altezza telaio induttivo asse anteriore (Ecas)

5410

7

Massa distributori elettro—pneumatici (Ecas)

0050

8

Distributore elettro—pneumatico

9423

9

Distributtore elettro—pneumatico asse posteriore (Ecas)

9425

10

Distributtore elettro—pneumatico asse posteriore (Ecas)

9424

11

Distributtore elettro—pneumatico asse posteriore (Ecas)

5445

12

Distributtore elettro—pneumatico asse posteriore (Ecas)

9447

13

Distributtore elettro—pneumatico asse posteriore (Ecas)

9446

14

Interruttore solevamento o abbassamento terzo asse (Ecas)

5441

15

Interruttore solevamento o abbassamento terzo asse (Ecas)

5443

16

Interruttore solevamento o abbassamento terzo asse (Ecas)

5444

17

Interruttore solevamento o abbassamento terzo asse (Ecas)

5442

18

Sensore pressione aria su sollevatore pneumatico terzo asse (Ecas)

8403

19

Alimentazione spia asse sollevatore (rimorchio)

6442

20

Linea CAN — L (BCB)

GN/VE

21

Linea CAN — H (BCB)

WS/BI

22

Comando elettrovalvola ventilatore motore

9166

23

Alimentazione sensore di velocità tachigrafo

5514

24

Segnale da sensore di velocità tachigrafo

5516

25

Segnale da sensore di velocità tachigrafo

5517

26

Massa sensore di velocità tachigrafo (segnale di velocità)

0058

27

Alimentazione +15 elettrovalvola blocco aria tubazione turbina VGT (Shut—Off)

8360

28

Negativo da commutatore a chiave per R.F.C.

0987

29

Alimentazione riscaldatore essicatore / Morsetto 15 presa corrente rimorchio

8840

30

Eccitazione relè per mantenimento TGC On (chiusura)

8035

31

Eccitazione relè per mantenimento TGC Off (apertura)

8045

32

Segnale cabina sganciata

0096

33

Linea K di diagnosi per R.F.C.

2999

34

Segnalazione presa di forza inserita (sensore)

0132

35

Linea CAN per ABS rimorchio (H)

BIANCO

36

Linea CAN per ABS rimorchio (L)

VERDE

37

Segnale di avaria ABS/EBS rimorchio

6671

38

Presa corrente per rimorchio ABS/EBS morsetto 15

8847

39

Morsetto 30 per giunto 15 poli per collegamento elettrico al rimorchio

7790

40

Positivo per tachigrafo, Body Computer, Cluster, Bed Module, Frigorifero

7972

Revi — Ottobre 2005

* Presente anche con EBS2

94

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333/A

Passaparete “C” Giallo

Pin

Codice

colore

cavi

Funzione EBS

Codice

colore

cavi

Funzione ABS

1

6025

Sensore usura freni ruote anteriori/pin1

5440 *

Segnale sensore di carico asse anteriore

2

6024

Sensore usura freni ruote anteriori/pin2

6245

Sensore di sicurezza assale posteriore /pin5

3

0026

Sensore usura freni ruote anteriori/pin3

8847

Sensore di sicurezza assale posteriore /pin+

4

5571

Sensore velocità asse anteriore destra

5571

Sensore velocità asse anteriore destra

5

5571

Sensore velocità asse anteriore destra

5571

Sensore velocità asse anteriore destra

6

9920

Elettrovalvola pin3 asse ant. destra

9920

Elettrovalvola pin3 asse ant. destra

7

0118

Elettrovalvola pin2 asse ant. destra

–

Libero

8

9918

Elettrovalvola pin1 asse ant. destra

9918

Elettrovalvola AV/pin1 asse ant. destra

9

0000

Negativo lubrificazione centralizzata

0000

Negativo lubrificazione centralizzata

10

8898

Positivo lubrificazione centralizzata

8898

Positivo lubrificazione centralizzata

11

9262

Elettrovalvola per cilindro freno /pin1 (solo
su 6x6)

5573

Sensore velocità asse posteriore destra

12

0047

Interruttore per freno motore /pin1

5573

Sensore velocità asse posteriore destra

13

6046

Valvola proporzionale pressione aria
rimorchio /pin1

9930

Elettrovalvola EV/pin3 asse post. destra

14

0026

Valvola proporzionale pressione aria
rimorchio /pin2

–

Libero

15

6047

Valvola proporzionale pressione aria
rimorchio /pin3

9928

Elettrovalvola AV/pin1 asse posteriore destra

16

9046

Valvola proporzionale pressione aria
rimorchio /pin4

–

Libero

17

0046

Valvola proporzionale pressione aria
rimorchio /pin5

–

Libero

18

9217

Elettrovalvola ridondante per frenatura ponte
/pin1 (solo su autocarro)

–

Libero

19

0217

Elettrovalvola ridondante per frenatura ponte
/pin2 (solo su autocarro)

–

Libero

20

–

Libero

–

Libero

21

–

Libero

–

Libero

22

–

Libero

–

Libero

23

–

Libero

–

Libero

24

GN/VE

Modulatore pressione aria post. /pin4

0260

Elettrovalvola per ASR /pin2

25

WS/BI

Modulatore pressione aria post. /pin3

9260

Elettrovalvola per ASR /pin1

26

7740

Modulatore pressione aria post. /pin1

–

Libero

27

9960

Valvola proporzionale pressione aria asse
anteriore /pin5

–

Libero

28

0099

Valvola proporzionale pressione aria asse
anteriore /pin4

0400 *

Massa sensore di carico asse anteriore

29

6697

Valvola proporzionale pressione aria asse
anteriore /pin3

9929

Elettrovalvola AV/pin1 asse posteriore sinistra

30

0026

Valvola proporzionale pressione aria asse
anteriore /pin2

8304 *

Positivo sensore di carico asse anteriore

31

6696

Valvola proporzionale pressione aria asse
anteriore /pin1

9931

Elettrovalvola pin3 asse posteriore sinistra

32

9919

Elettrovalvola pin1 asse ant. sinistra

9919

Elettrovalvola pin1 asse posteriore sinistra

33

0122

Elettrovalvola pin2 asse ant. sinistra

–

Libero

34

9921

Elettrovalvola pin3 asse ant. sinistra

9921

Elettrovalvola pin3 asse post. sinistra

35

5570

Sensore velocità asse anteriore sinistra

5570

Sensore velocità asse posteriore sinistra

36

5570

Sensore velocità asse anteriore sinistra

5570

Sensore velocità asse posteriore sinistra

37

0026

Sensore usura freni ruote anteriori/pin3

5572

Sensore velocità asse posteriore sinistra

38

6026

Sensore usura freni ruote anteriori/pin2

5572

Sensore velocità asse posteriore sinistra

39

6027

Sensore usura freni ruote anteriori/pin1

–

Libero

40

0000

Massa

0000

Massa

Revi — Ottobre 2005

IMPIANTO ELETTRICO/ELETTRONICO

95

S

TRALIS

AT/AD

Print 603.93.333/A

Base — Giugno 2004

Passaparete “D” Blu

Pin

Funzione

Codice

colore cavi

1

Segnale apertura TGC

8101

2

Massa Eurotronic

0000

3

Selettore elettrico con cambio automatico (alimentazione da centralina)

6100

4

Linea CAN — L selettore elettrico con cambio automatico

GN/VE

5

Linea CAN — H selettore elettrico con cambio automatico

WS/BI

6

Alimentazione per Eurotronic (+30)

7101

7

Linea — K diagnosi Eurotronic

2297

8

Linea CAN — L centralina elettronica per cambio automatico (VDB)

GN/VE

9

Linea CAN — H centralina elettronica per cambio automatico (VDB)

WS/BI

10

Linea CAN — L centralina elettronica per cambio automatico (VDB)

GN/VE

11

Linea CAN — H centralina elettronica per cambio automatico (VDB)

WS/BI

12

Comando elettrovalvola PTO 1 Eurotronic

9131

13

Comando elettrovalvola PTO 2 Eurotronic

9132

14

Trasmettitore temperatura acqua per Rallentatore

0309

15

Trasmettitore temperatura acqua per Rallentatore

5309

16

Elettrovalvola per accumulatore olio Rallentatore

9311

17

Elettrovalvola per accumulatore olio Rallentatore

0311

18

Elettrovalvola per inserimento Rallentatore (elettrovalvola proporzionale)

9130

19

Elettrovalvola per inserimento Rallentatore (elettrovalvola proporzionale)

0310

20

Linea “K” centralina climatizzatore

2296

21

Alimentazione riscaldatore supplementare

7775

22

Comando riscaldatore supplementare

7506

23

Alimentazione motore sbrinamento parabrezza

7711

24

Alimentazione riscaldatore supplementare

7708

25

Presa di forza 1 (posteriore con cambio semiautomatico)

0131

26

Alimentazione teleruttore motorino di avviamento

8888

27

—

2222

28

Alimentazione teleruttore motorino di avviamento

8888

29

—

2222

30

Alimentazione elettrovalvola (blocco circuito acqua) nel circuito motore con riscaldamento
supplementare

9506

31

Alimentazione indicatore ottico riscaldatore supplementare inserito

6605

32

Presa di forza 2 (laterale cambio semiautomatico)

0310

33

Alimentazione +30

8876

34

Alimentazione +30

8876

35

Massa (TGC ADR)

0000

36

Libero

—

37

Segnale apertura TGC dall’interruttore

0176

38

Segnale chiusura TGC dall’interruttore

0178

39

Prefiltro riscaldato

7753

40

Libero

—
