Iveco Stralis AT/AD. Manuale - parte 363

Lato sinistro:
4. TASTO y

TASTO b

5. TASTO +

TASTO —

Lato destro:
1. TASTO MENÙ/OK
2. TASTO PAGE
3. TASTO ESCAPE

4

5

1

2

3

74202

Figura 41

84

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Print 603.93.333

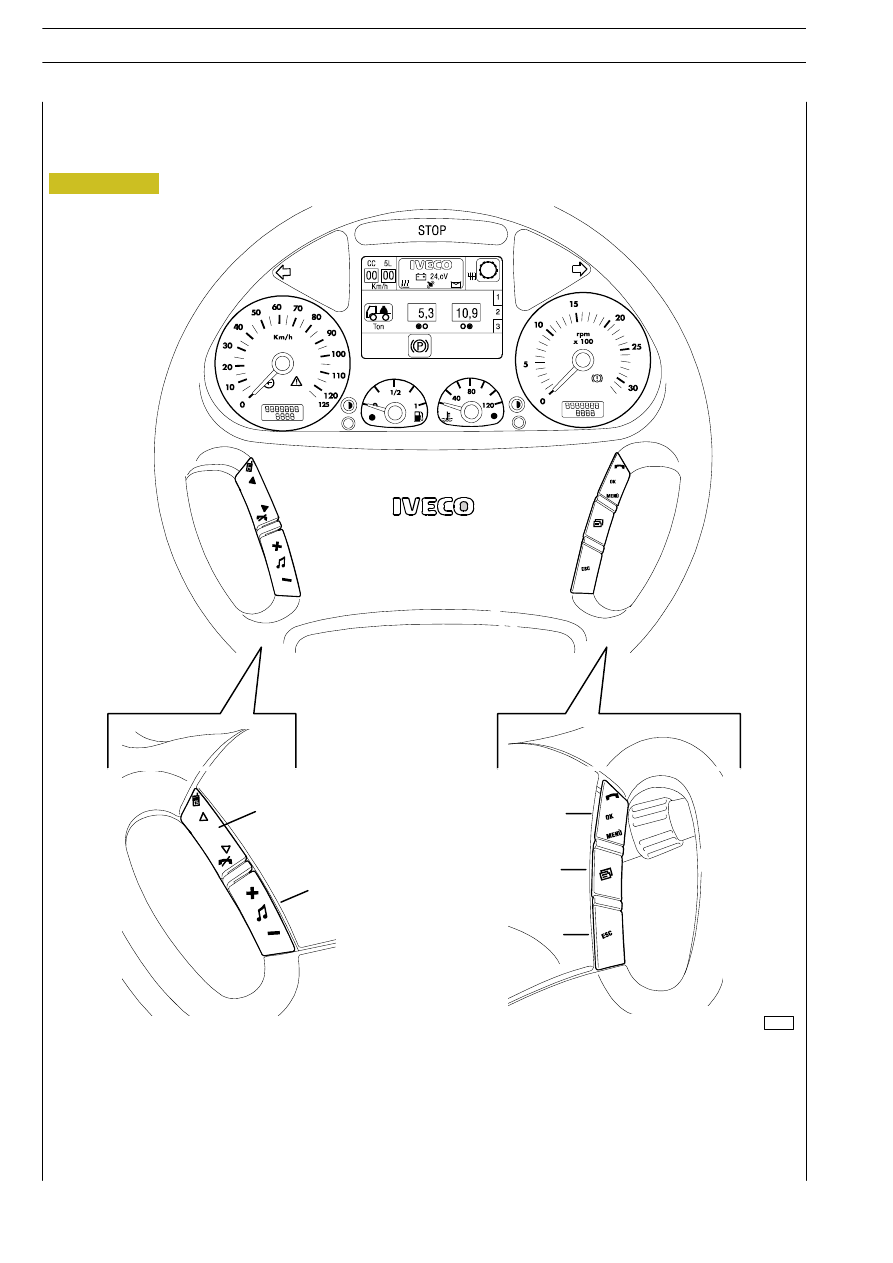

COMANDI SU VOLANTE

Sul volante sono presenti alcuni tasti che consentono la selezione e il comando di alcune funzioni.

2

1

3

4

4

79494

Figura 42

IMPIANTO ELETTRICO/ELETTRONICO

85

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

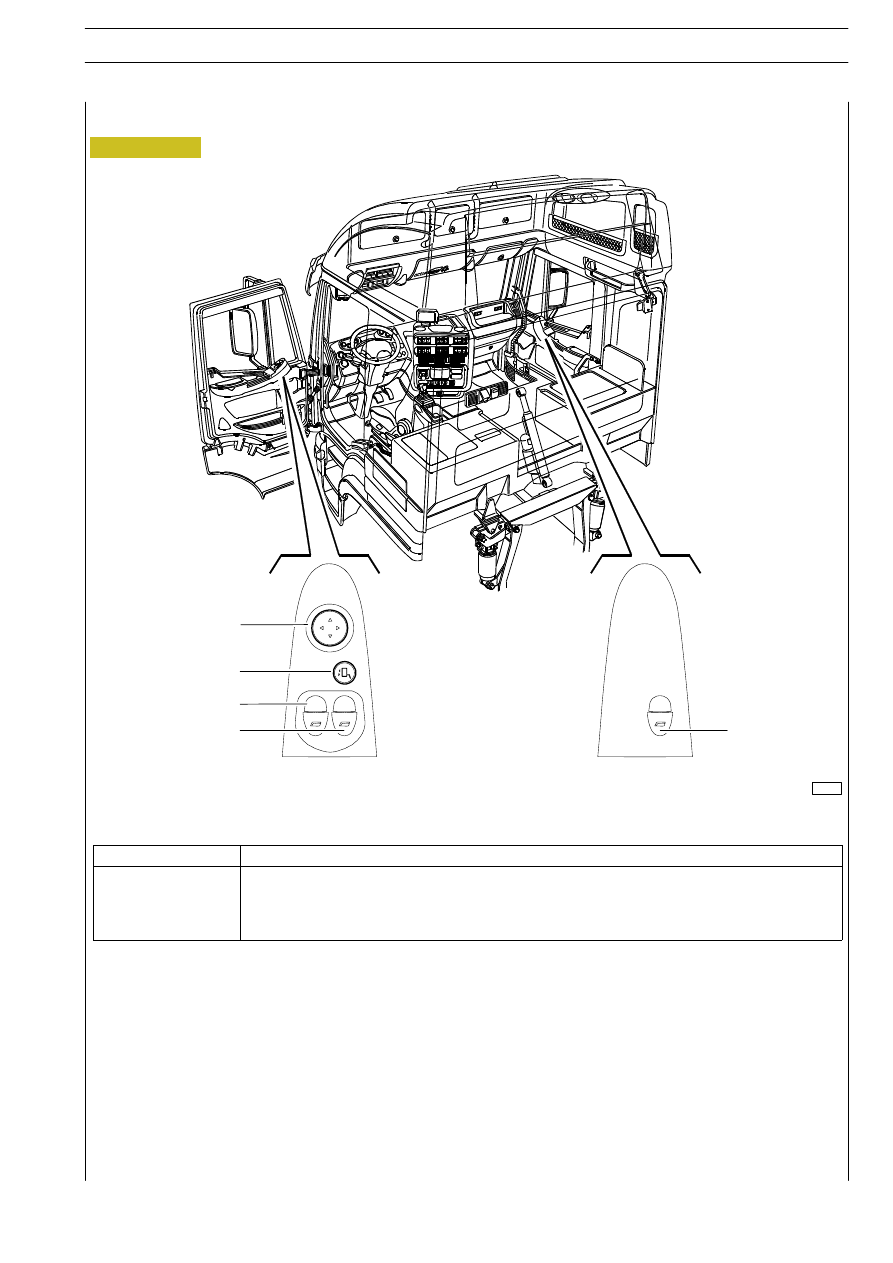

REGOLAZIONE SPECCHI RETROVISORI E COMANDO ALZACRISTALLI

Rif.

Descrizione

1

Comando orientamento specchio retrovisore

2

Comando selezionatore specchi

3

Alzacristallo autista

4

Alzacristallo passeggero

Il tasto 2 su AS era posizionato sulla sinistra e al suo posto era presente il tasto riscaldamento specchi che su AT/AD è posizionato
sulla plancia centrale di serie.

Le funzioni: regolamento specchi retrovisori e comando alzacristalli, vengono gestite dalle centraline DDM e PDM, di conseguenza
sono presenti come optional.

RISCALDAMENTO SPECCHI RETROVISORI ESTERNI

Premendo il pulsante relativo si attiva il riscaldamento degli specchi retrovisori e viene visualizzata sul display l’icona relativa. Per
disattivare questa funzione premere nuovamente il pulsante. L’icona non sarà più visualizzata. È possibile selezionare questa funzione
anche con il veicolo in movimento. Il riscaldamento ha una durata massima di 30 minuti.

73985

73988

1

8

9

16

Figura 43

86

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

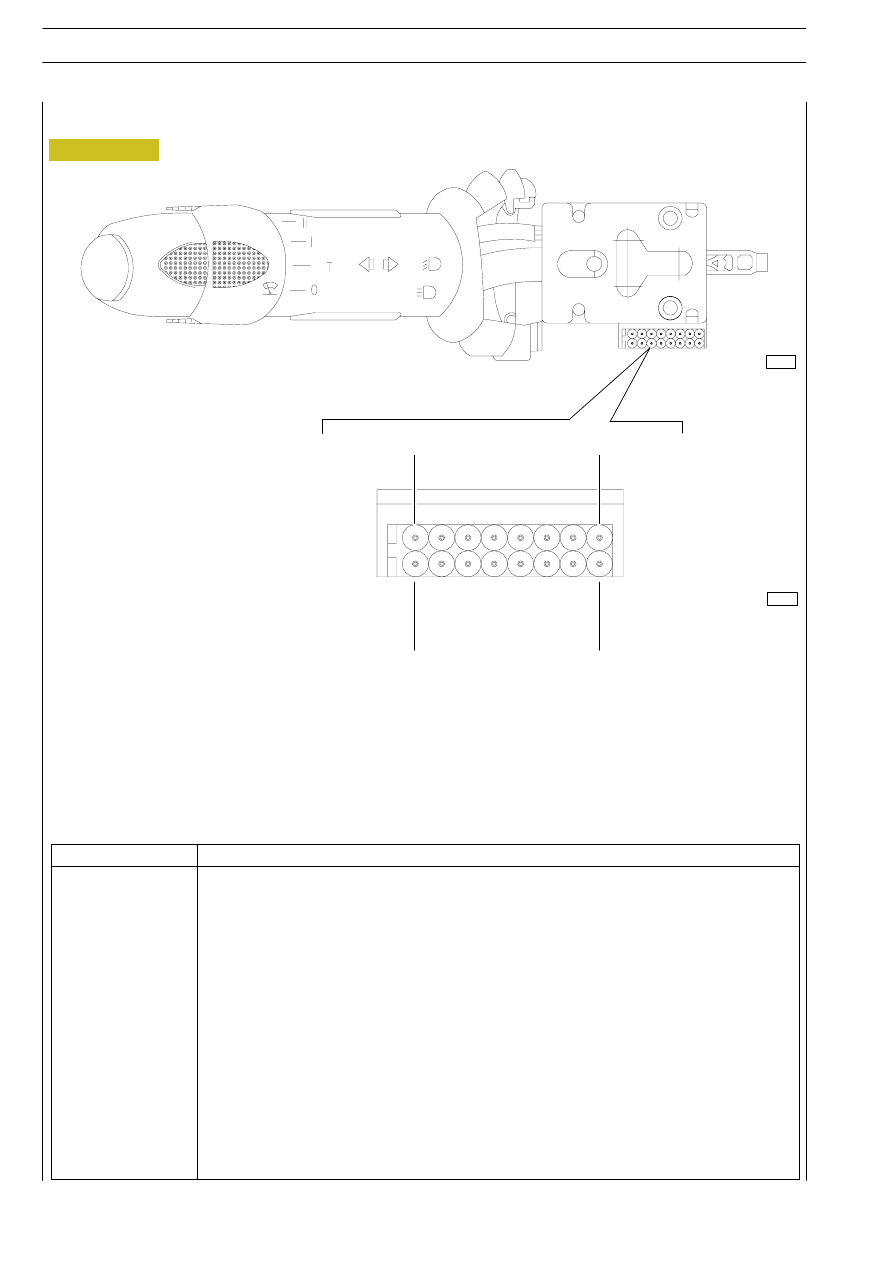

DEVIOGUIDA “SX” 54033

Rif.

Descrizione

1

Tergicristallo (massima velocità)

2

Tergicristallo (velocità lenta)

3

Tergicristallo (intermittenza)

4

Tergicristallo (battuta singola)

5

—

6

Inserzione abbaglianti

7

Lampi luce

8

Massa

9

Comando elettropompa lavacristallo

10

—

11

—

12

—

13

—

14

—

15

Indicatore direzione destro

16

Indicatore direzione sinistro

73983

73988

1

8

9

16

Figura 44

IMPIANTO ELETTRICO/ELETTRONICO

87

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

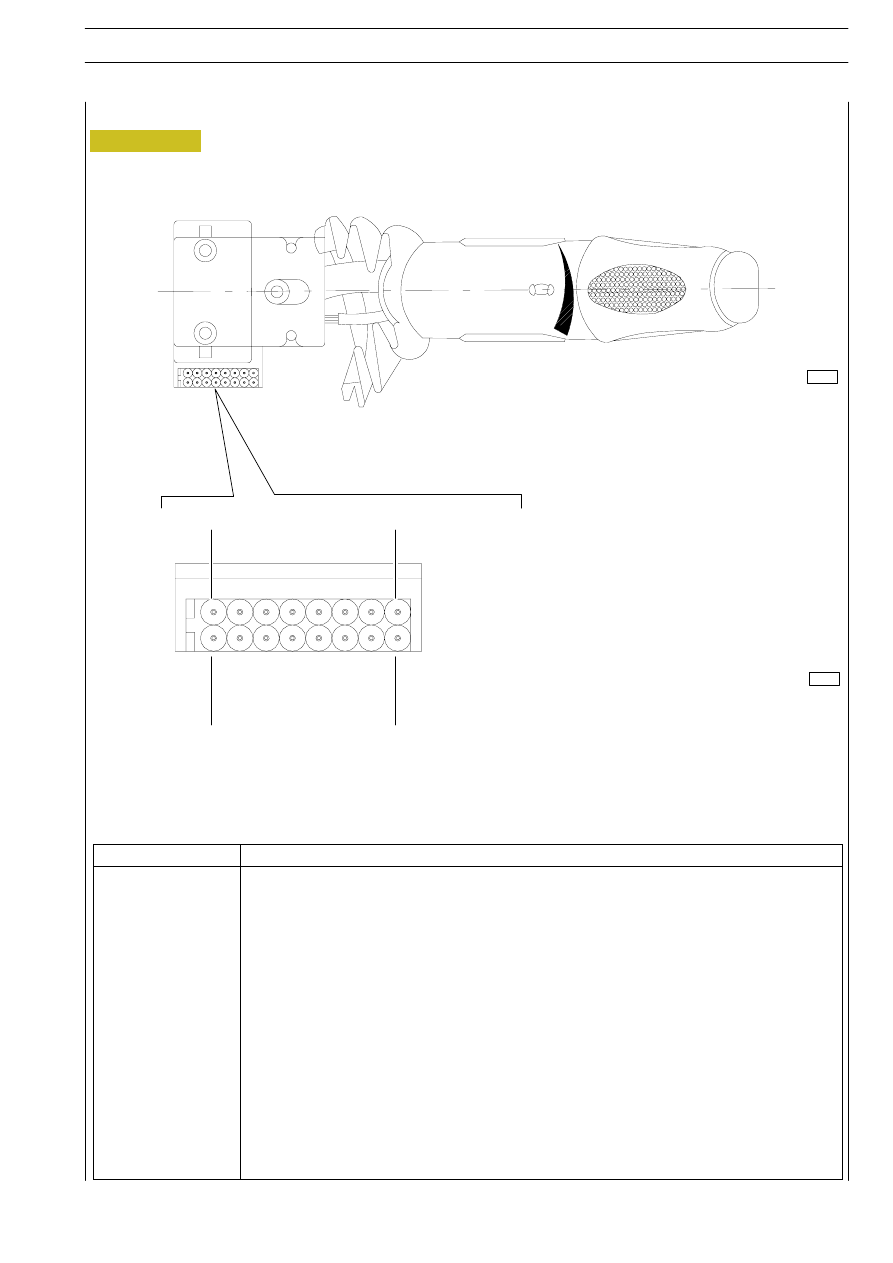

DEVIOGUIDA “DX” 54030

Rif.

Descrizione

1

Intarder (posizione 4)

2

Speed Limiter

3

Cruise Control (set/accelererazione)

4

Cruise Control (Resume)

5

Intarder (Posizione 1)

6

Intarder (Posizione 3)

7

Intarder (Posizione 2)

8

—

9

Intarder (Posizione 5)

10

Intarder (Posizione 6)

11

Cruise Control (decelerazione)

12

—

13

—

14

—

15

—

16

Massa (da SWI)
