Iveco Stralis AT/AD. Manuale - parte 364





001690t

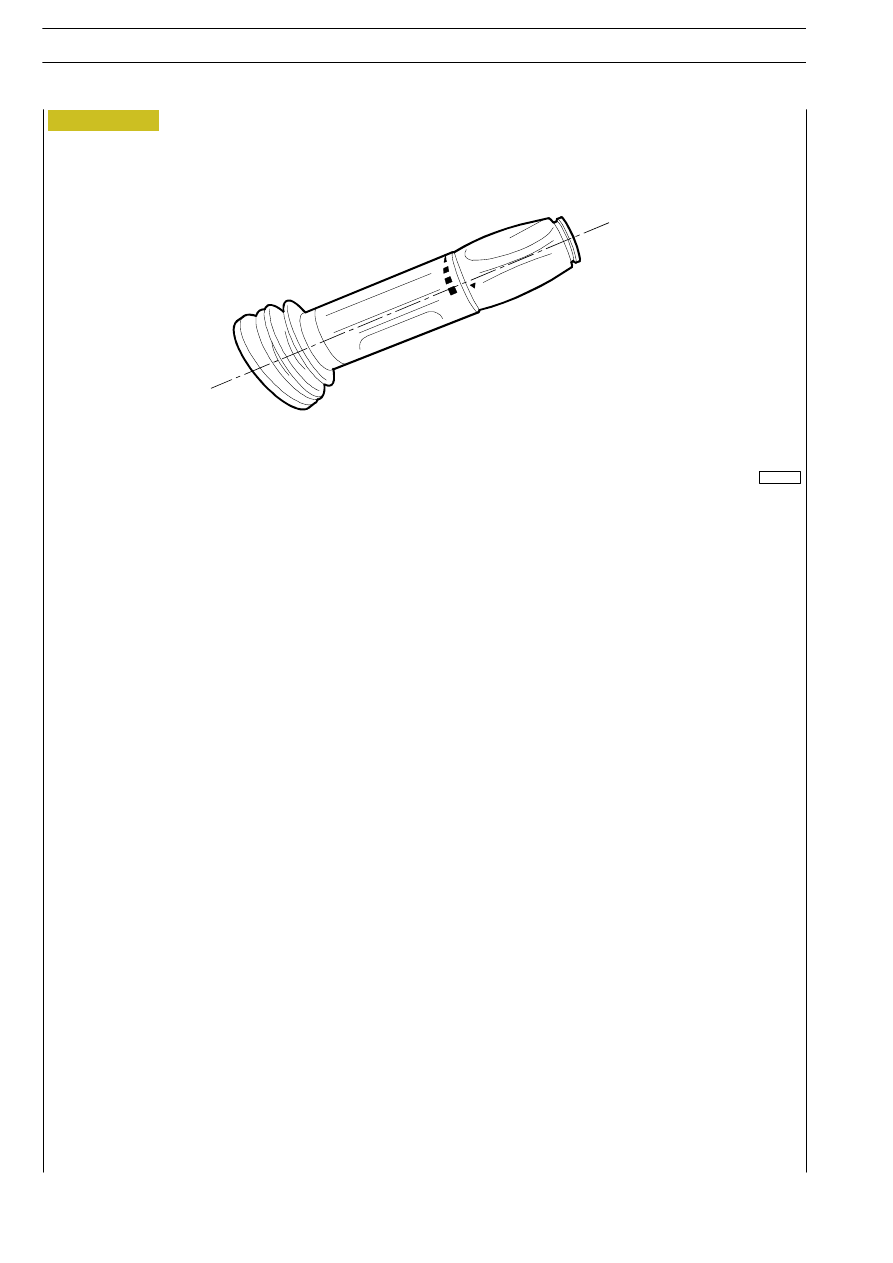

LEVA MULTIFUNZIONE DESTRA

La leva multifunzione, ubicata sul fianco destro del piantone dello sterzo permette l’inserimento della funzione freno motore e
dell’intarder quando presente.

La funzione freno motore viene selezionata portando la leva nella posizione 1 e 2 e rimane inserita anche quando con la medesima
si imposta la funzione Intarder (posizioni 3, 4, 5 e 6 relative alle potenze di frenatura disponibili).

Quando è selezionata la funzione freno motore, il segnale della leva di comando viene inviato alla centralina S.W.I. (Steering Wheel
Interface).

La S.W.I. provvede ad accendere opportunamente la spia del freno motore inserito presente sull’Instrument Cluster IC e tramite
Body Computer B.C. invia il segnale di richiesta freno motore alla centralina EDC, EBS ed EuroTronic automated (quando presente).

Quando il freno motore è selezionato manualmente dall’autista, la sua selezione viene evidenziata sul Cluster con il lampeggio della
relativa spia mentre, quando il freno motore viene attuato la spia relativa viene accesa. In modalità manuale l’intervento del freno
motore è anche condizionato dalla posizione del pedale dell’acceleratore (pedale rilasciato).

In modalità automatica, il freno motore è attivato dalla centralina EDC quando riceve la richiesta dalla centralina EBS. In questa
condizione la centralina EDC pilota l’elettrovalvola freno motore e l’attuatore della VGT nella posizione di massima chiusura.

1
2
3
4
5
6

Figura 45

88

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Print 603.93.333

001690t

001690t

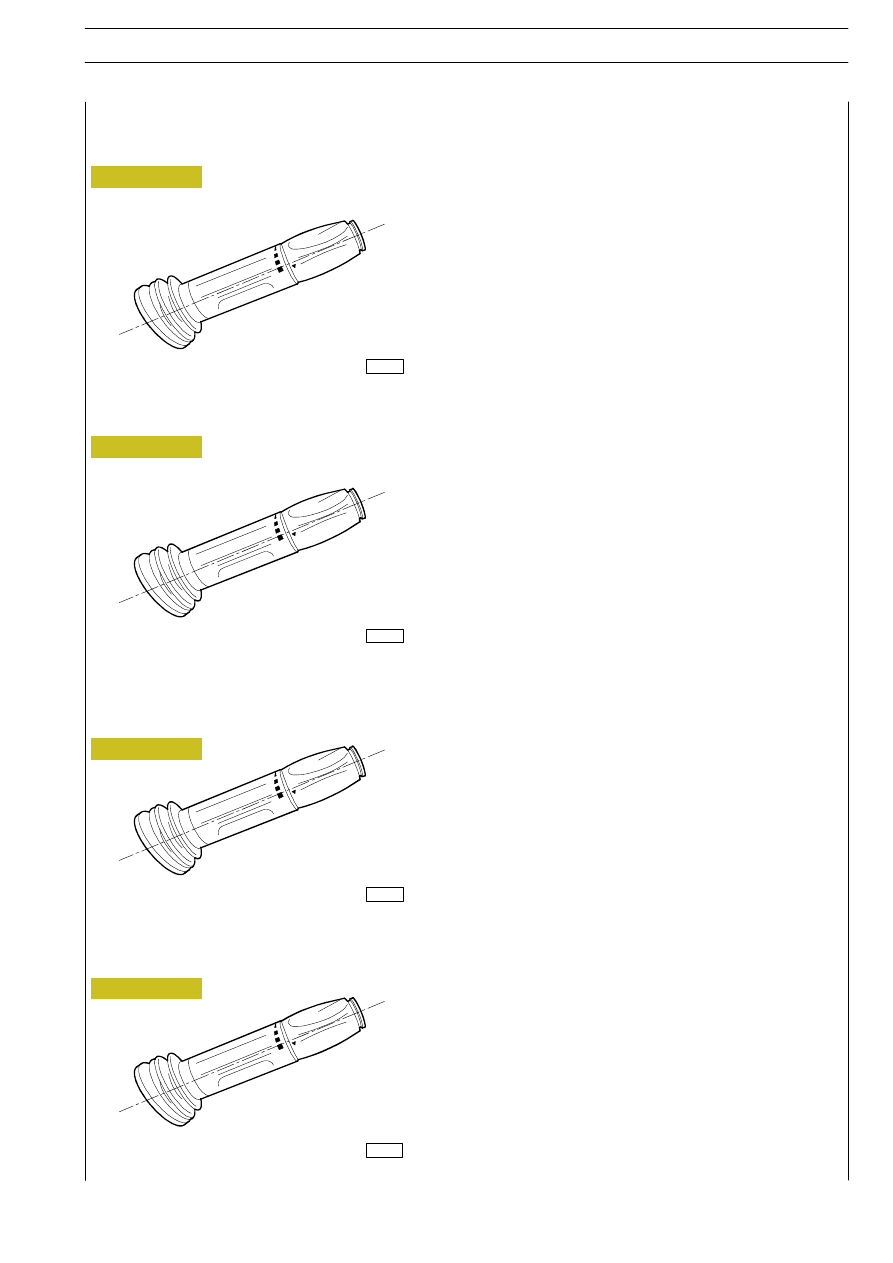

Veicoli con cambio meccanico con Intarder

Posizione 0

= disinserito

Posizione 1

= freno motore 100%

Posizione 2

= freno motore 100% + Intarder 20%

Posizione 3

= freno motore 100% + Intarder 40%

Posizione 4

= freno motore 100% + Intarder 60%

Posizione 5

= freno motore 100% + Intarder 80%

Posizione 6

= freno motore 100% + Intarder 100%

Veicoli con cambio EuroTronic con Intarder

Posizione 0

= disinserito

Posizione 1

= freno motore 100%

Posizione 2

= freno motore 100% + Intarder 25%

Posizione 3

= freno motore 100% + Intarder 50%

Posizione 4

= freno motore 100% + Intarder 75%

Posizione 5

= freno motore 100% + Intarder 100%

Posizione 6

= freno motore 100% + Intarder 100% *

(*) Il rallentatore potrà essere più efficace con la scalata automatica delle

marce gestita dalla centralina elettronica del cambio.

1
2
3
4
5
6

1
2
3
4
5
6

Veicoli con cambio meccanico o Eurotronic in funzione manuale senza Intarder

001690t

Posizione 0

= disinserito

Posizione 1

= freno motore 50%

Posizione 2

= freno motore 100%

1
2

Veicoli con cambio Eurotronic in funzione automatica senza Intarder

001690t

Posizione 0

= disinserito

Posizione 1

= freno motore 100%

Posizione 2

= freno motore 100% + scalata marcia in funzione

automatica

0

1
2

0

Figura 46

Figura 47

Figura 48

Figura 49

IMPIANTO ELETTRICO/ELETTRONICO

89

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

COMANDO DEL FRENO MOTORE E INTARDER

90

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

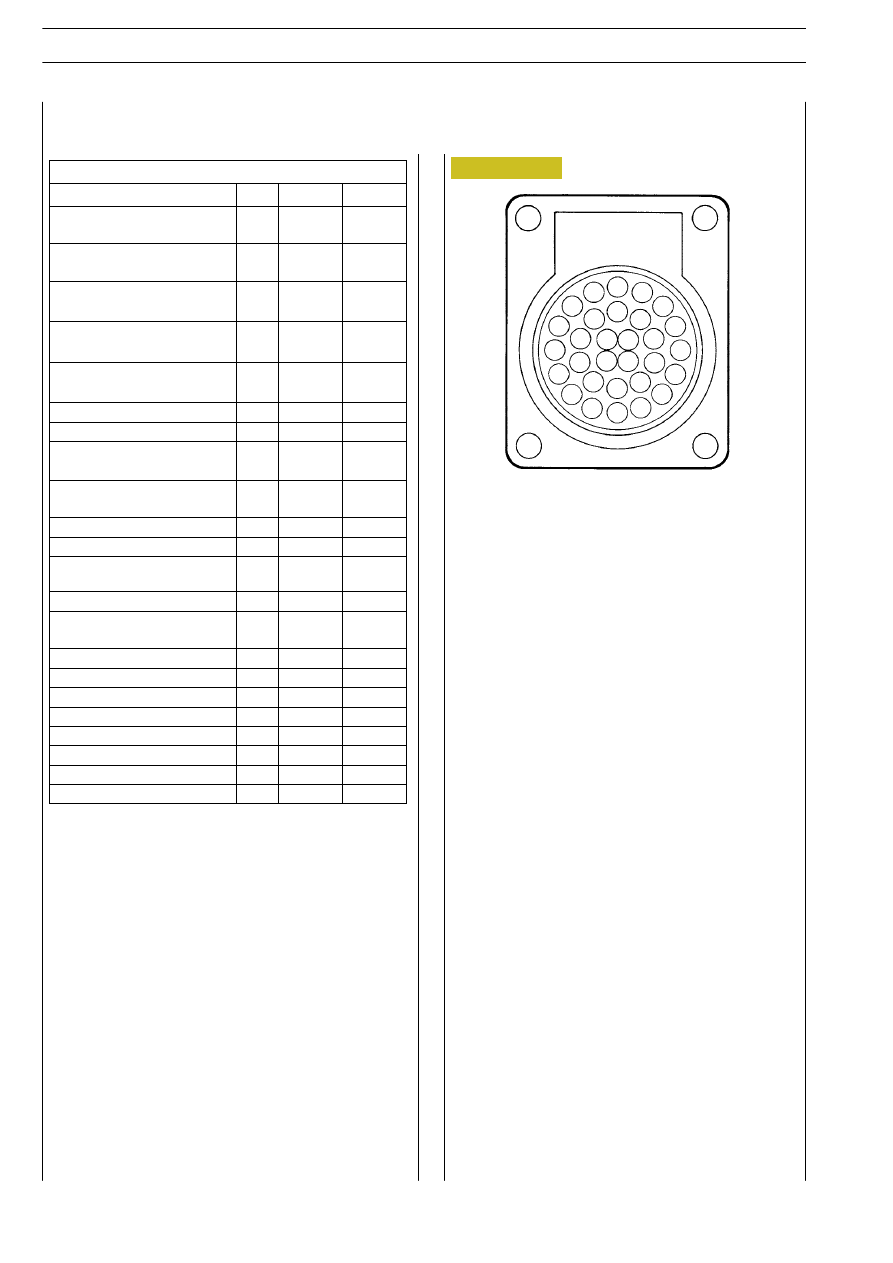

PRESA DIAGNOSI

PIN framatone

Sistema

Pin

Funz.

Cod.

EDC + IMMOBILIZER

1

EDC

IMMOBILIZER

2

K

2298

ABS/EBS+ECAS

3

ABS/EBS ECAS

4

K

2299

INTARDER

5

INTARDER

6

K

2293

Centraline Multiplex
(BC/FFC/RFC...)

7

8

K

2295

Climatizzatore

9

Riscaldatore

10

K

2296

Inserzione

11

+ 15

8802

VDI

12

K

2262

Tachigrafo Cluster

13

14

K

2994

15

16

17

EUROTRONIC

18

EOL / Abilitazione diagnosi
cambio Allison

19

7079

INTARDER

20

3397

21

22

Segnale fase

23

Fase

5198

24

Segnale avviam.

25

Modus

0900

26

Modus

0000

Positivo

27

+ 30

7797

Giri motore

28

n

5584

Segnale velocità

29

n

5540

Massa veicolo

30

31

0000

2

3

4

5

6

7

8

12

13

9

10

11

16

14

15

23 22

17

1

27 28

30 29

18

19

20

21

26

25

24

Sulla parte inferiore destra sotto la plancia centrale è
presente un connettore di diagnosi a 30 pin per la diagnosi
dei sistemi elettronici presenti sul veicolo.

VISTA ANTERIORE

Figura 50

73659

73671

3

2

1

3

2

1

4

5

6

Figura 51

IMPIANTO ELETTRICO/ELETTRONICO

91

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

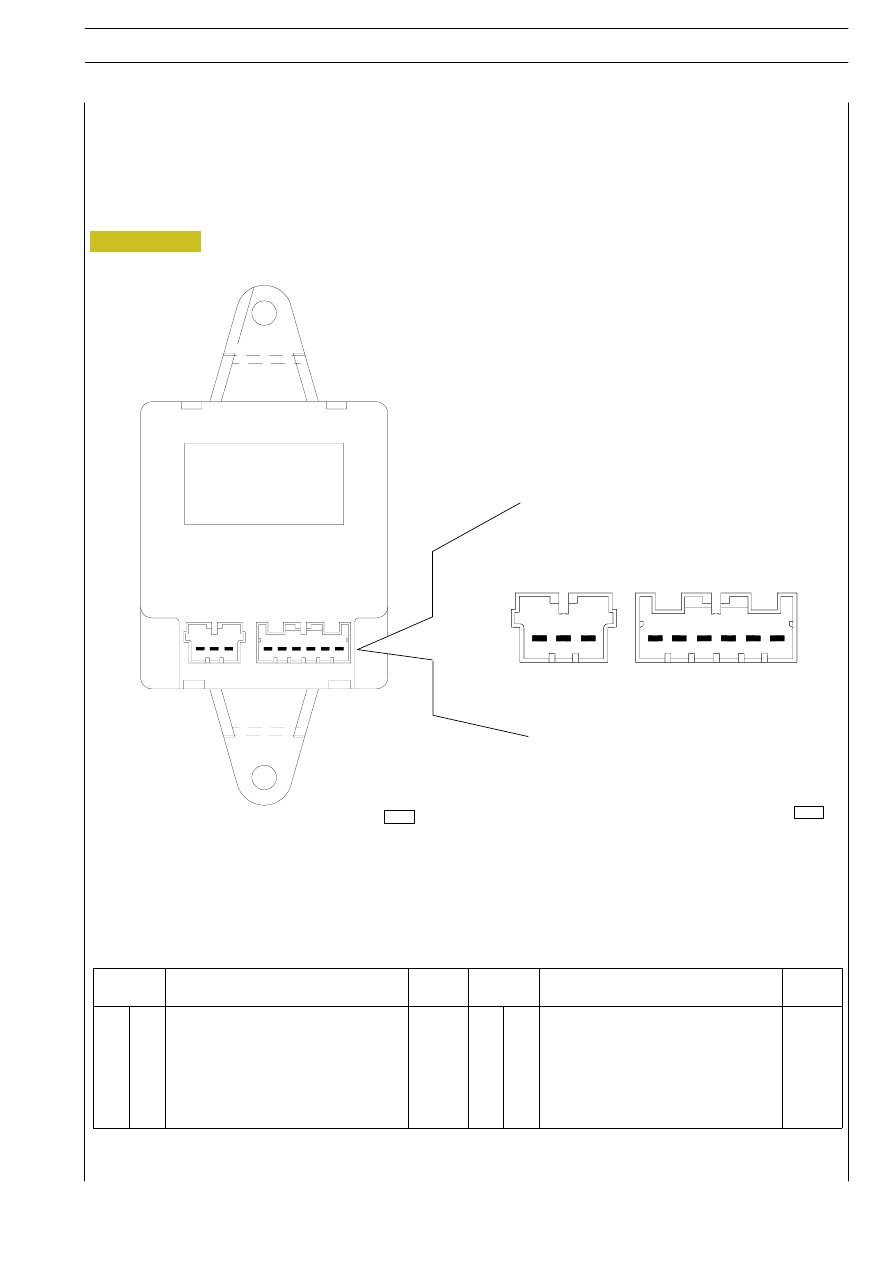

CENTRALINA ELETTRONICA “VDI”

Come optional è disponibile una centralina elettronica denominata “VDI”. Questa centralina permette di leggere dei
dati delle centraline presenti senza interferire con esse.
Questi dati (es. numero di giri motore ecc.) non sono rilevabili tramite la linea K per ogni sistema elettronico presente.

Rif.

Descrizione

Colore

cavo

Rif.

Descrizione

Colore

cavo

1

1

Linea K

2262

A

2

Linea CAN H — (ICB)

Bianco

2

Massa

0000

3

Linea CAN L — (ICB)

Verde

B

3

Libero

B

4

+30

7797

5

Linea CAN H (ICB)

Bianco

6

Linea CAN L (ICB)

Verde
