Iveco Stralis AT/AD. Manuale - parte 361

Revi — Ottobre 2005

76

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333/A

Portafusibili di colore nero (70604)

Portata (A)

Posizione

1

— Impianto di climatizzazione

15

2

— Impianto di climatizzazione

15

3

— Impianto di climatizzazione

5

4

— Riscaldamento supplementare

15

5

— Riscaldamento supplementare

5

6

— CM (Cabin Module)

20

Portafusibili di colore naturale (70605)

Portata (A)

Posizione

1

— EDC

10

2

— Livellamento veicolo

5

3

— Regolazione livello telaio

7,5

4

— Rallentatore con CAN

10

5

— Rallentatore con CAN

10

6

— Sedile riscaldabile / Lubrificazione centralizzata / Chiusura centralizzata

7,5

Portafusibili di colore nero (70401)

Portata (A)

Posizione

1

— Tendine parasole

7,5

2

— CM (Cabin Module)

10

3

— Allestitori

7,5

4

— 12V Illuminazione interna

5

Portafusibili di colore nero (70402)

Portata (A)

Posizione

1

— Parabrezza riscaldabile

25

2

— Parabrezza riscaldabile

25

3

— Prefiltro riscaldabile

20

4

— K15 per alternatore

3

Portafusibili di colore nero (70403)

Portata (A)

Posizione

1

— Ventilatore / Condizionatore — Car Transporter

25

2

— ABS / EBS rimorchio

10

3

— Libero

—

4

— Libero

—

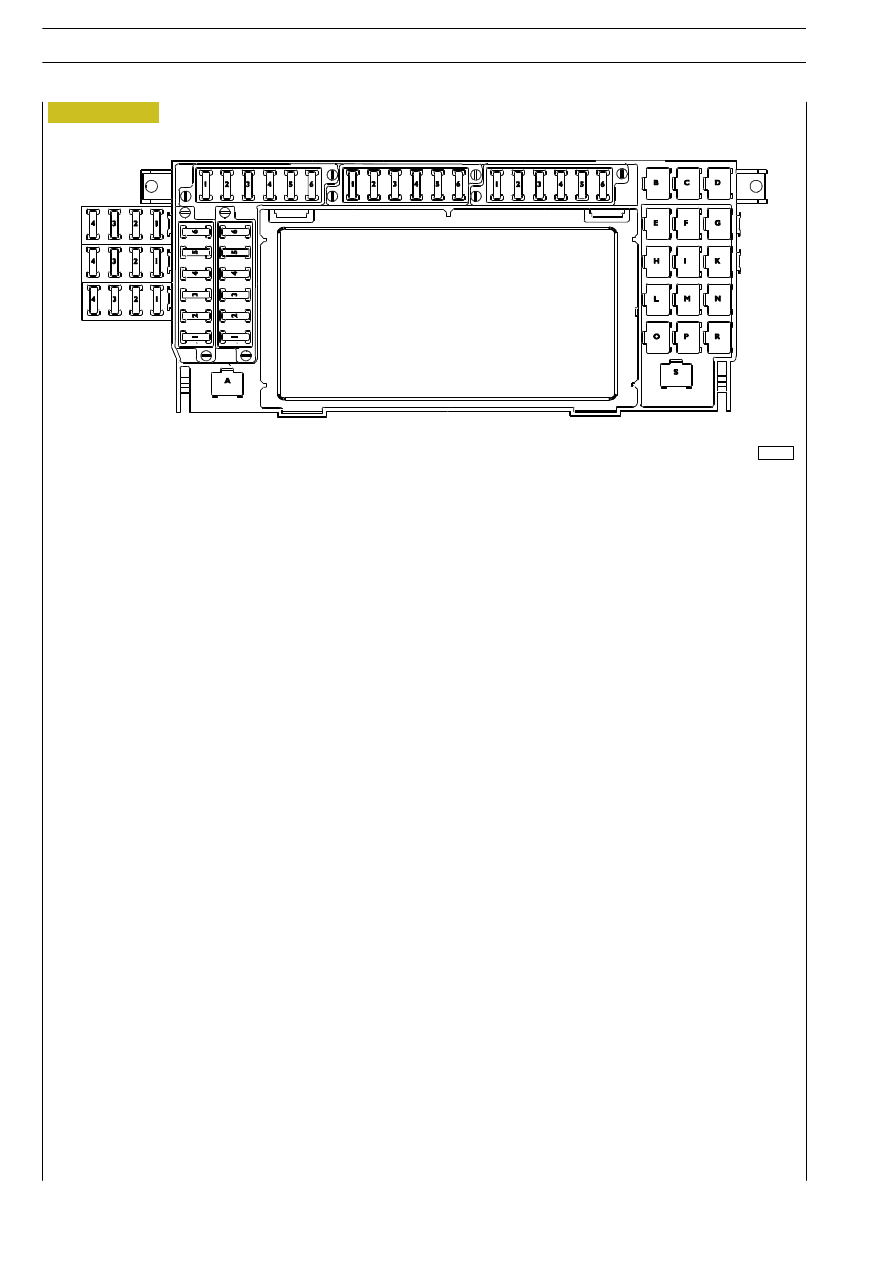

91301

70401

70402

70604

70605

BODY COMPUTER

70403

Figura 31

Revi — Ottobre 2005

T

U

A

91301

BODY COMPUTER

Figura 32

IMPIANTO ELETTRICO/ELETTRONICO

77

S

TRALIS

AT/AD

Print 603.93.333/A

Base — Giugno 2004

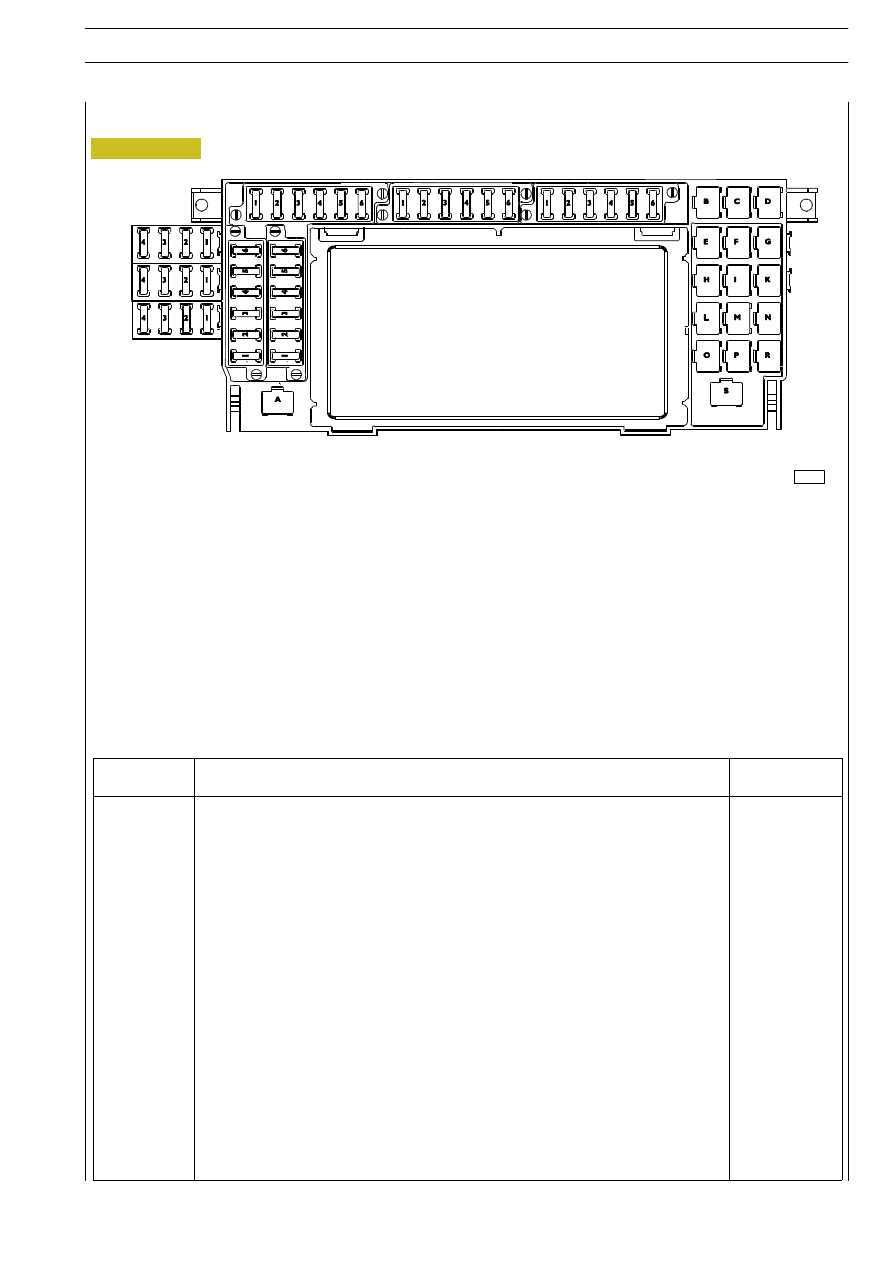

TELERUTTORI SUPPLEMENTARI

Rif.

Descrizione

Codice

componente

A

Resistenza per EDC

61136

B

Teleruttore riscaldatore acqua

25337

C

Presa di forza 2 Eurotronic / Cambio Allison

25897/25626

D

Teleruttore climatizzatore manuale

25545

E

Teleruttore riscaldatore acqua

25325

F

Presa di forza 1 Eurotronic / Diodo per Cambio Allison

25898/61002B

G

Teleruttore climatizzazione manuale

25544

H

Diodo per Cambio Allison

61002B

I

Teleruttore climatizzazione manuale

25874

K

Teleruttore climatizzazione manuale

25310

L

Teleruttore per IGC meccanico

25903

M

Teleruttore climatizzazione manuale

25322

N

Teleruttore climatizzazione manuale

25332B

O

—

—

P

Teleruttore climatizzazione manuale

25327

R

Teleruttore climatizzazione manuale

25332A

S

Resistenza attuatore assetto fari / Teleruttore climatizzazione manuale

61114/25314

T

Teleruttore parabrezza riscaldabile (50A)

25818A

U

Teleruttore parabrezza riscaldabile (50A)

25818B

78

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Print 603.93.333

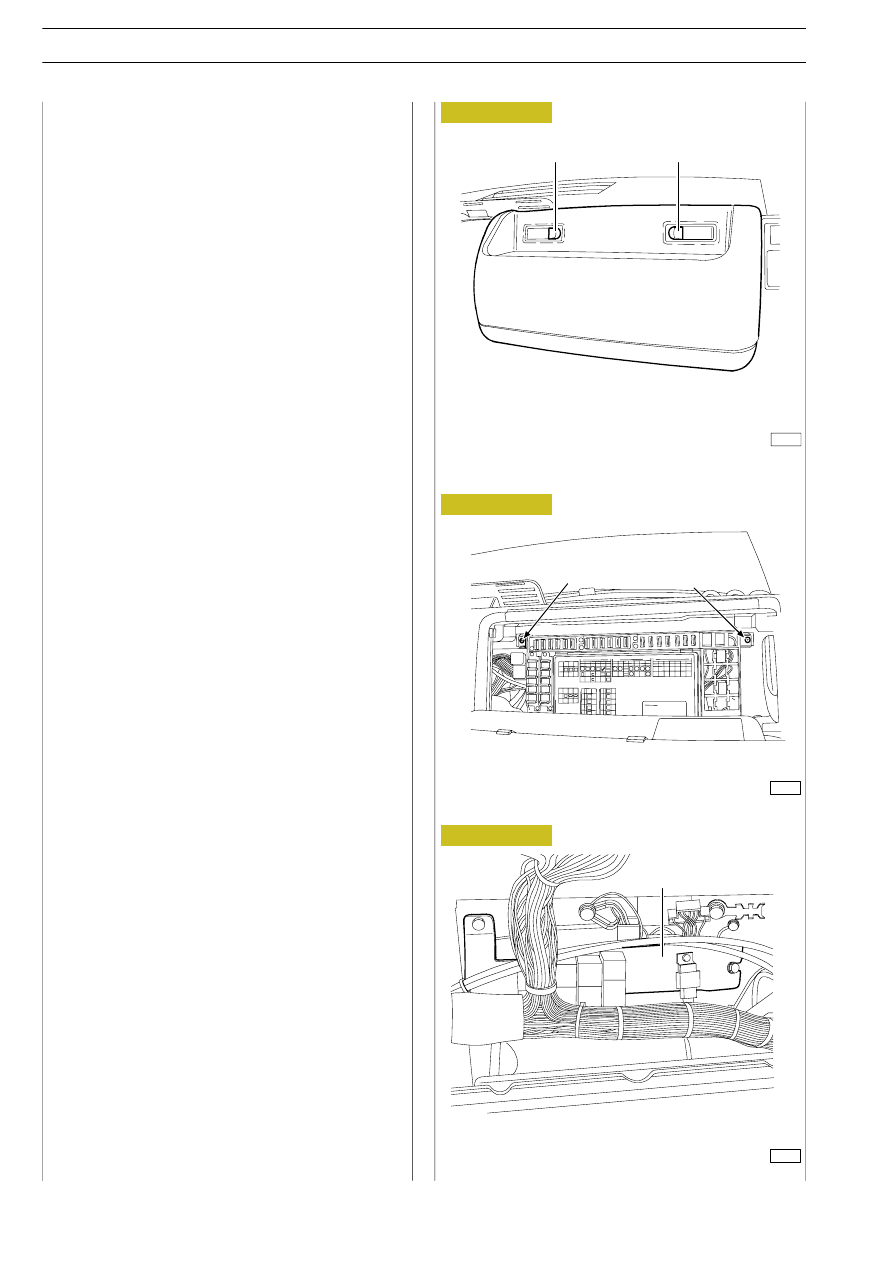

Piastra teleruttori

— Premere i due pulsanti di sblocco (A) presenti sul cassetto

porta oggetti lato passeggero.
Ribaltare in avanti il cassetto.

— Svitare le due viti (B) di fissaggio supporto, ribaltare in avanti

il tutto avendo cura di non provocare lo sfilamento dei cavi
dalla loro sede.

— Ribaltando in avanti il supporto porta fusibili si accede alla

piastra portateleruttori (C).

49850

A

A

49848

B

B

49849

C

Figura 33

Figura 34

Figura 35

73672

Figura 36

IMPIANTO ELETTRICO/ELETTRONICO

79

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

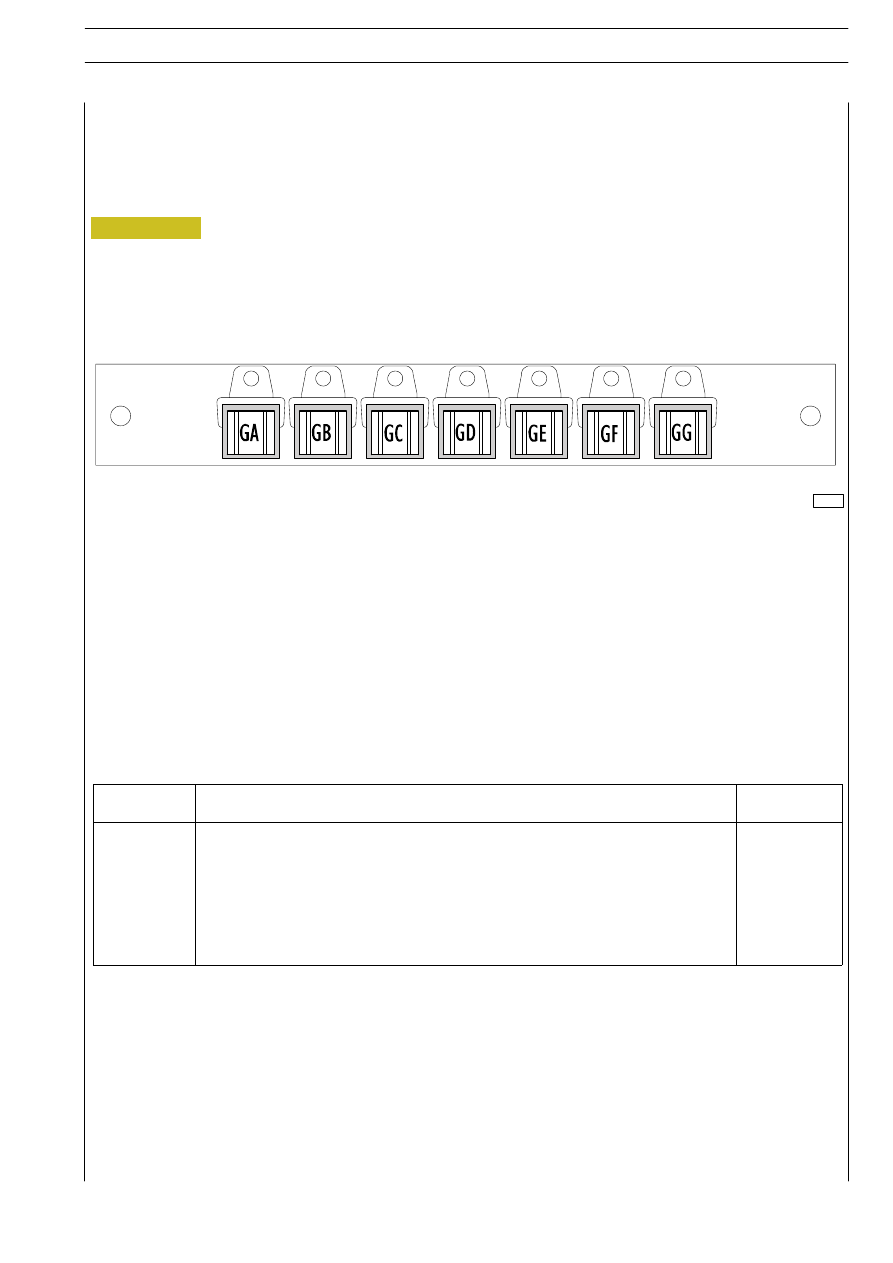

Teleruttori

Posizionati dietro al BODY COMPUTER.

Rif.

Funzione

Codice

componente

GA

Teleruttore prefiltro riscaldabile

25825

GB

Teleruttore (morsetto 15) 50A

25213

GC

Teleruttore di avviamento (50) 40A

25200

GD

Teleruttore generale EDC (main relé)

25924

GE

Teleruttore climatizzazione manuale (AT Car Transporter)

25329

GF

Teleruttore climatizzazione manuale (AT Car Transporter)

25308

GG

Libero

—
