Revi — Ottobre 2005

96

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333/A

Passaparete “E” Verde

Pin

Funzione

Codice

colore cavi

1

Linea CAN — L (VDB)

GN/VE

2

Linea CAN — H (VDB)

WS/BI

3

Linea CAN — L (BCB)

GN/VE

4

Linea CAN — H (BCB)

WS/BI

5

Linea K — diagnosi F.F.C.

2998

6

Interruttore dell accensione morsetto 15 (F.F.C.)

0987

7

Alimentazione generatore morsetto 15

8876

8

Alimentazione relè per consenso inserzione resistenza per pre—riscaldo motore

7150

9

Comando Main relè per centralina EDC

0155

10

Alimentazione centralina EDC da Main relè

7155

11

Alimentazione centralina EDC da Main relè

7155

12

Segnale da interruttore sulla frizione per centralina EDC

8160

13

Alimentazione morsetto 15 per centralina EDC

8015

14

Sensore pedale acceleratore

5157

15

Segnale centralina EDC per sincronizazione motore

5198

16

Segnale tachigrafo (B7)

5155

17

Segnale da interruttore luci stop primario per centralina EDC

8153

18

Linea K — diagnosi EDC

2298

19

Sensore pedale acceleratore

5158

20

Linea CAN — L (BCB)

GN/VE

21

Linea CAN — H (BCB)

WS/BI

22

Sensore pedale acceleratore

0157

23

Motorino avviamento (morsetto 50)

8888

24

Elettromagnete compressore (Valeo)

9993

25

Segnale di frenatura da centralina EDC

8158

26

Sensore pedale acceleratore

0159

27

Massa sensore pedale acceleratore

0158

28

Spia basso livello acqua lavacristallo

5521

29

Tergiproiettori alimentazione elettropompa

8821

30

Indicatore ottico livello acqua di raffreddamento

5520

31

Segnale avviamento motore da centraline EDC

8892

32

Segnalazione basso livello acqua di raffreddamento

5527

33

Positivo avvisatore acustico

1116

34

Segnale Blink Code della centralina EDC per I.C.

6150

35

Segnale comando lavacristalli

8886

36

Positivo elettrovalvola ventilatore motore

9166

37

Segnale giri motore

5584

38

Segnale per attuatore assetto proiettore

9936

39

—

—

40

—

—

7998

8000

8002

8003

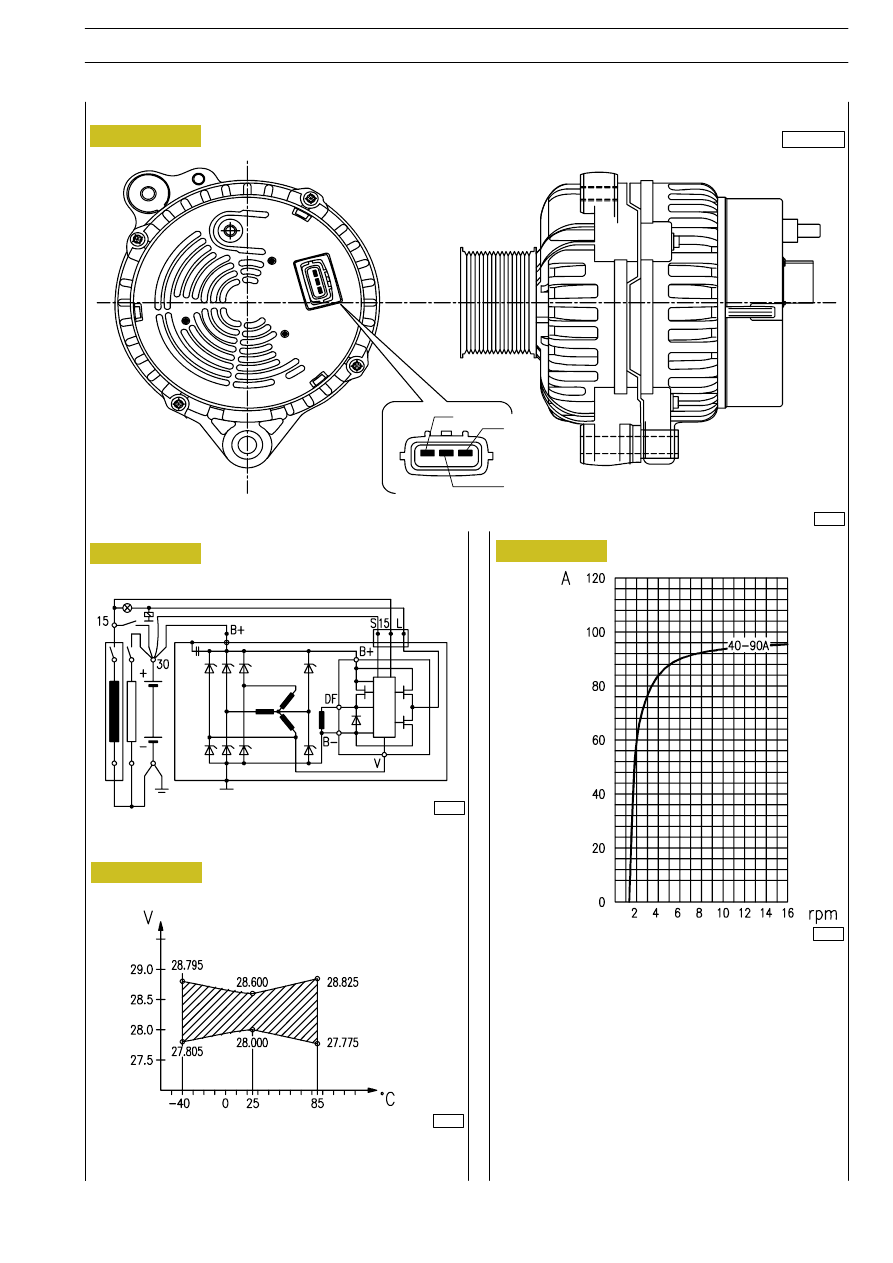

CURVA DI EROGAZIONE CORRENTE

ALTERNATORE

Caratteristiche

SCHEMA ELETTRICO

A. Alternatore — B. Regolatore di tensione

Tensione nominale

28 V

Potenza nominale

90 A

Corrente a temperatura ambiente

1800 RPM/40 A

a 25 ºC e Tensione nominale

6000 RPM/90 A

Senso di rotazione

orario,vista da puleggia

Peso

7.8 kg

S

03000

L(D+)

IG(15)

B+

VISTA TECNICA

B

A

CARATTERISTICHE DI TEMPERATURA REGOLATORE DI

TENSIONE (6000 rpm)

Figura 54

Figura 55

Figura 56

Figura 57

IMPIANTO ELETTRICO/ELETTRONICO

97

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

ALTERNATORE “BOSCH” 28 V — 40 A

÷ 90 A

98

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Rif.

Funzione

Codice

colore cavi

L

Al morsetto J2/B24 della centralina F.F.C.

7009

15 (IG) Al morsetto 87 del teleruttore 25213 (tramite fusibile F6—70601)

8876

S

Positivo (+30)

7777

B+

Positivo +30 di alimentazione alternatore (morsetto S)

7777

Positivo +30 al motorino avviamento

7777

Positivo +30

7777

8535

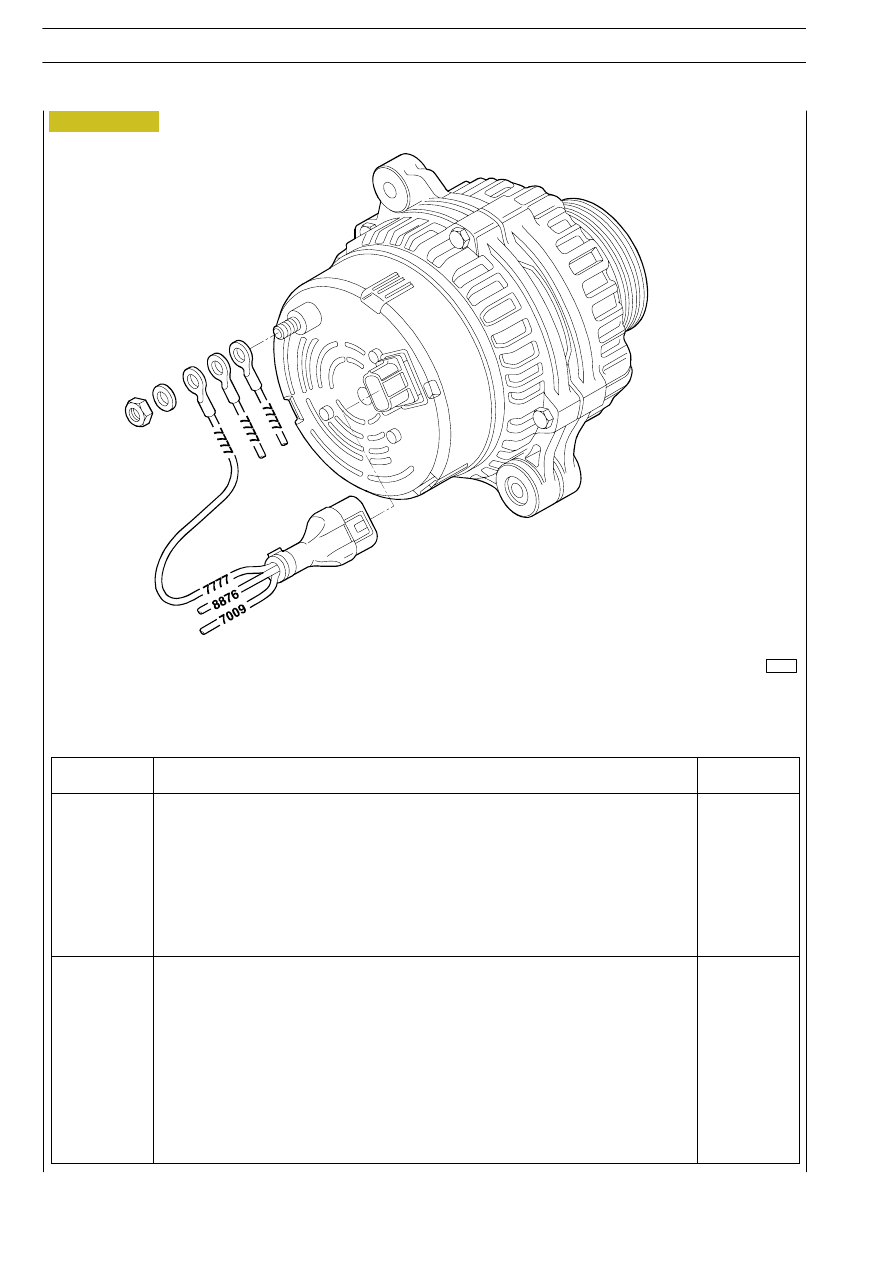

VISTA PROSPETTICA CON RELATIVI COLLEGAMENTI ELETTRICI

B

A

A

B+

Figura 58

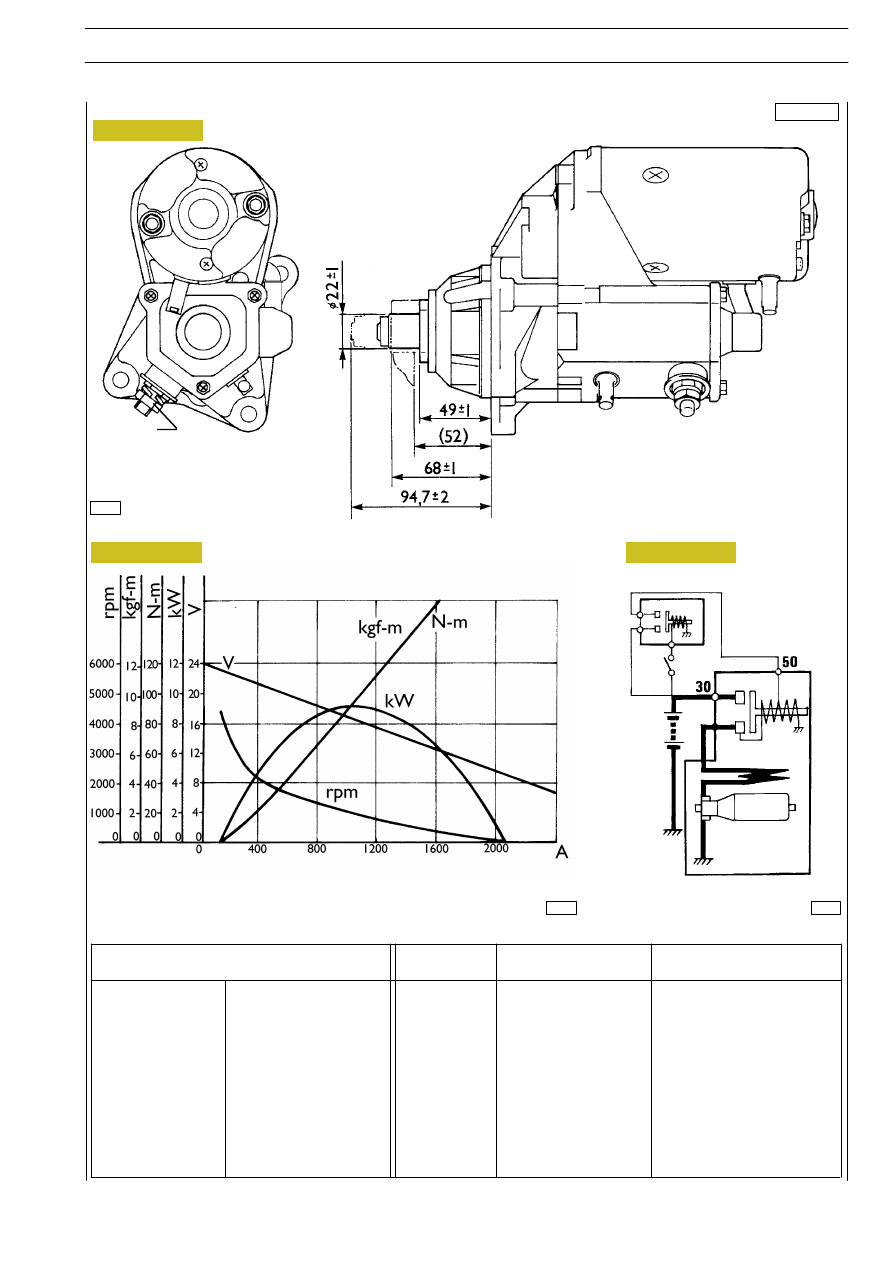

Potenza nominale
Tensione impianto
Impianto innesto

Tempo regolato
Senso di rotazione

Peso
Tensione di

funzionamento
Resistenza all’acqua

CURVE CARATTERISTICHE

4958

Caratteristiche

Caratteristiche

Condizioni di prova

Potenza
Specifica (20

°C)

VISTA TECNICA

SCHEMA ELETTRICO

4956

4957

30

5,5 kW
24V
Comando avanzamento

positivo
30 sec.
orario visto da estremità

pignone
10,5 kg circa
16V MAX. (20

°C)

Test spruzzo acqua in

base a JIS D0203’ S1’

Nessun carico

23 V

120A MAX (3800 rpm MIN.)

Carico

16 V (49 N—m)

690A MAX. (900 rpm MIN.)

Stallo

6V

1260A MAX. (73,5 N—m MIN.)

08000

Figura 59

Figura 60

Figura 61

IMPIANTO ELETTRICO/ELETTRONICO

99

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

MOTORINO DI AVVIAMENTO “Nippondenso” 24V — 5,5 kW
