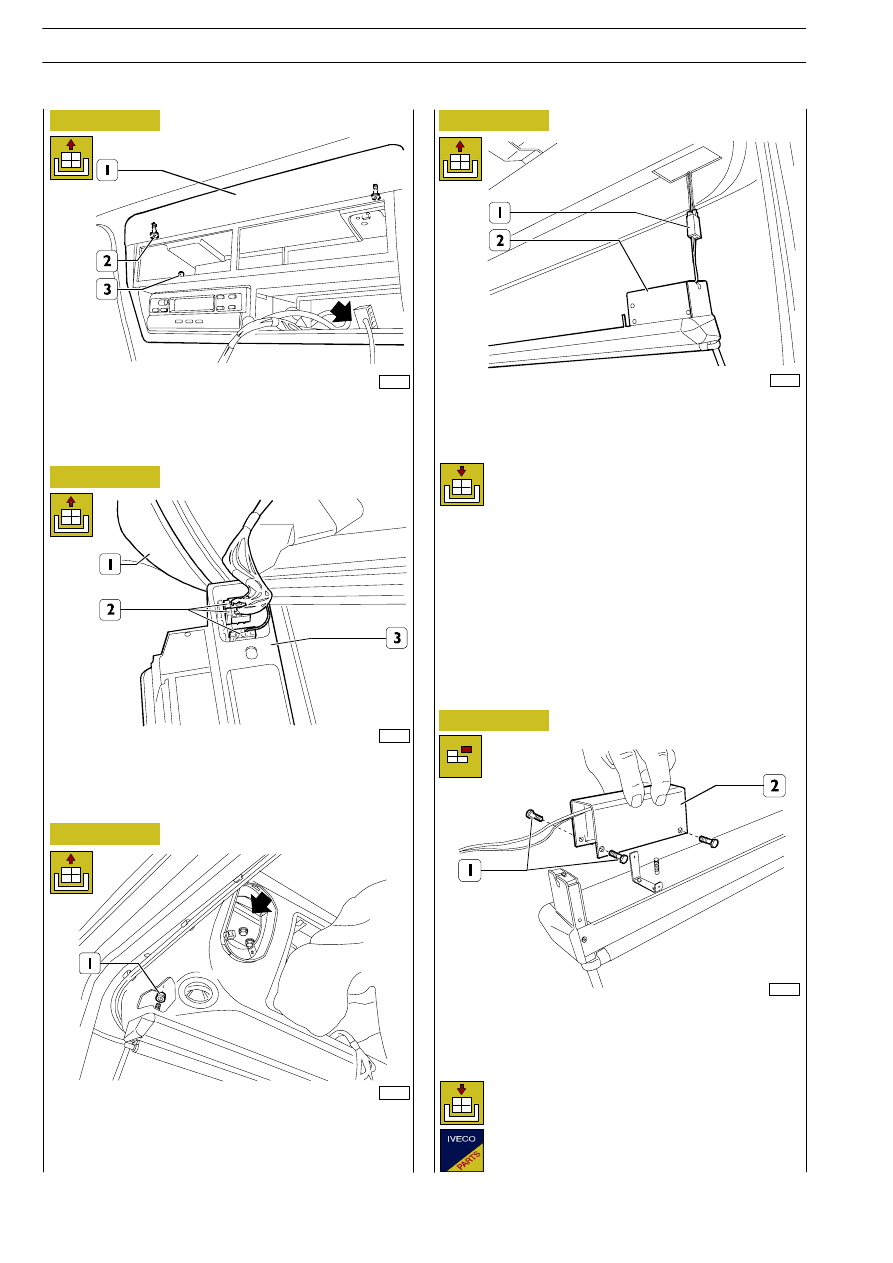

Togliere i coperchi e/o gli eventuali apparati montati. Svitare
le viti superiori (2), le viti laterali (3) e la vite inferiore (

→).

Staccare con cautela il mobiletto (1).

Scollegare le connessioni (2) del cronotachigrafo e rimuove-
re il mobiletto (3).

Staccare il coprialtoparlante (1) e se presente staccare l’alto-
parlante.

Svitare il primo dado (1) di fissaggio arrotolatore attraverso
il vano dell’altoparlante (

→) e gli altri quattro attraverso gli

altri vani.

Riattacco

Invertire opportunamente le operazioni eseguite
per lo smontaggio.

87318

87319

Figura 98

Riattacco

Invertire opportunamente le operazioni eseguite
per lo stacco.

Svitare le quattro viti di fissaggio (1) e rimuovere il motorino
(2).

553651

SOSTITUZIONE MOTORINO
ARROTOLATORE PARASOLE
PARABREZZA

Stacco

Abbassare con cautela il gruppo arrotolatore (2), scollegare
la connessione (1) quindi rimuoverlo.

Figura 99

40

CARROZZERIA E TELAIO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

87320

87215

87321

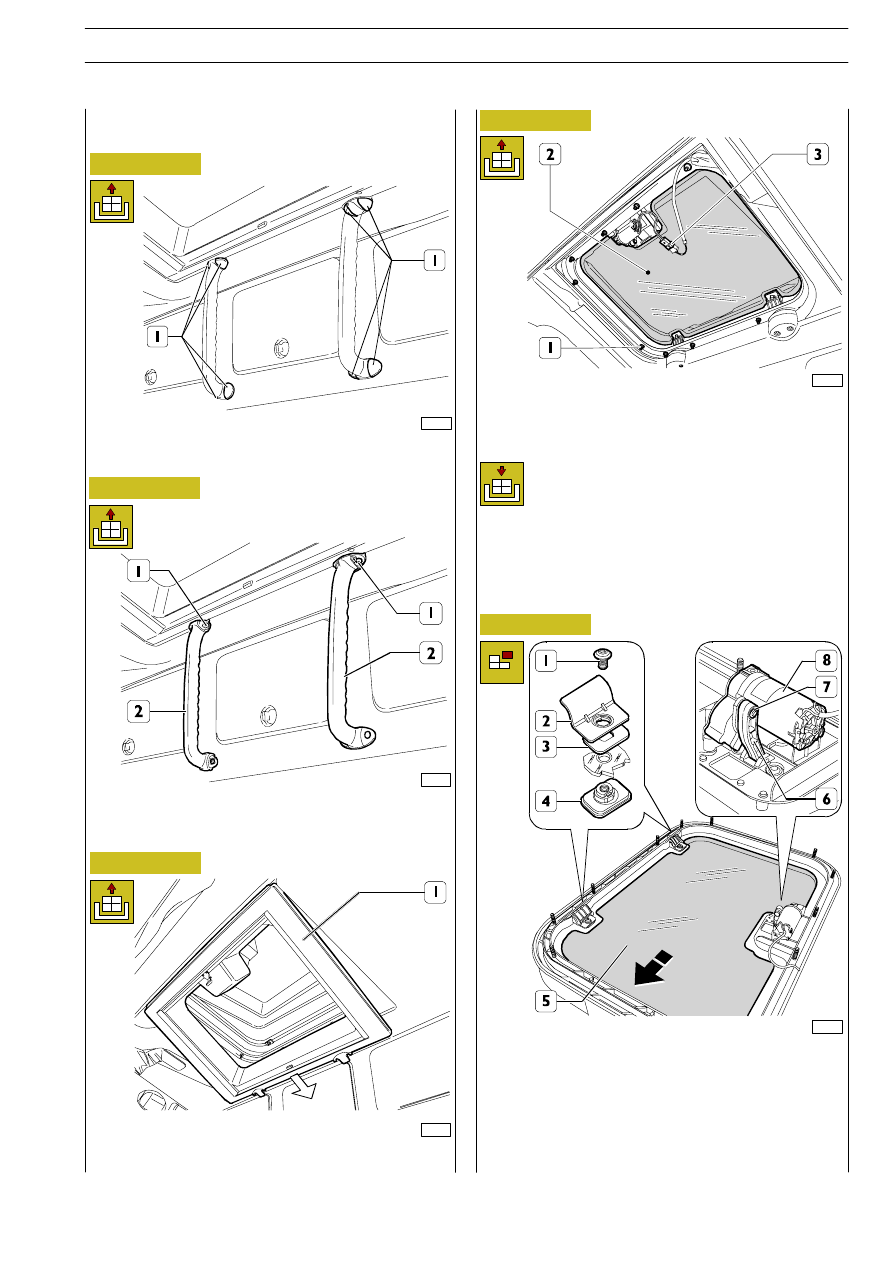

Scalzare le mostrine copriviti (1).

Svitare le viti di fissaggio (1) e rimuovere le maniglie (2).

Rimuovere la cornice (1).

Stacco

Figura 100

Figura 101

Figura 102

87216

87217

Scollegare la connessione (3), svitare i 12 dadi di fissaggio (1)
e rimuovere il complessivo botola (2).

Staccare la botola come descritto precedentemente e de-
porla sul banco di lavoro.

Svitare le viti (1), recuperare le cerniere (2), le guarnizioni (3)
e le borchie (4).

Togliere l’anello di sicurezza (7) e fare scorrere il cristallo (5)
nel senso indicato dalla freccia per disimpegnare la leva (6)
dal motorino (8).

Riattacco

Invertire opportunamente le operazioni eseguite
per lo stacco.

550254

SOSTITUZIONE MOTORINO
BOTOLA PRESA ARIA

Smontaggio

Figura 103

Figura 104

CARROZZERIA E TELAIO

41

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

550250

BOTOLA PRESA ARIA

87218

87219

Svitare le viti (2) e rimuovere il motorino (1).

Al rimontaggio premere la cornice a contatto con il cristallo,
per ottenere l’allineamento tra il perno della leva motorino
(1) e il foro della leva cristallo (2). Fare scorrere opportuna-
mente le parti fino ad ottenere l’accoppiamento delle leve.

Montaggio

Invertire opportunamente le operazioni eseguite
per lo stacco ad eccezione di quanto di seguito de-
scritto.

Figura 105

Figura 106

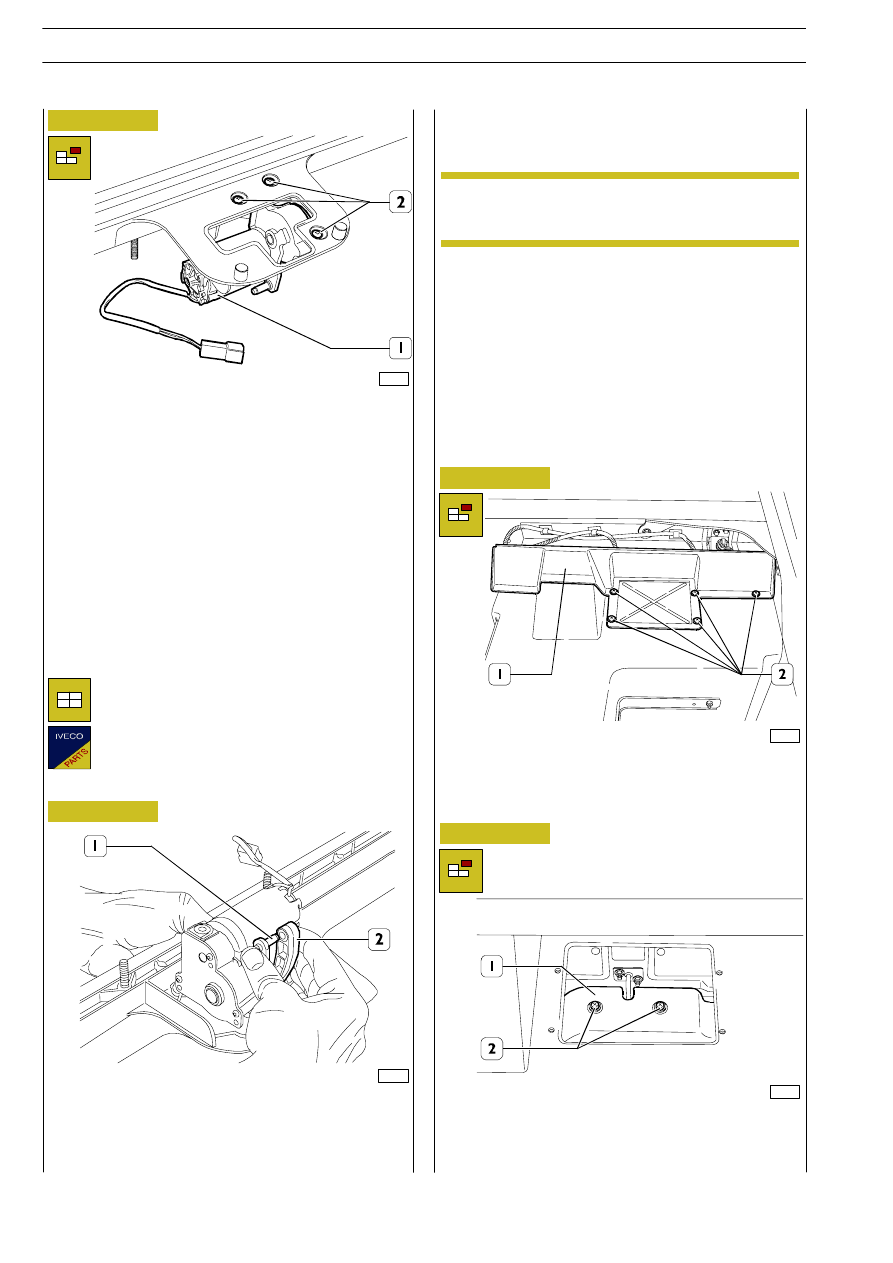

87342

551644

SOSTITUZIONE CAVO
COMANDO APERTURA
SPORTELLO LATERALE

Sollevare il materasso dietro al sedile conducente.

Svitare le viti (2) e rimuovere la copertura (1).

In caso di rottura del cavo comando apertura spor-
tello, si accede al vano portaoggetti dall’interno ca-
bina dietro al sedile conducente.

Smontaggio

87228

Svitare le viti (2), recuperare le rondelle e rimuovere la coper-
tura (1).

Figura 107

Figura 108

NOTA

42

CARROZZERIA E TELAIO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

87229

87230

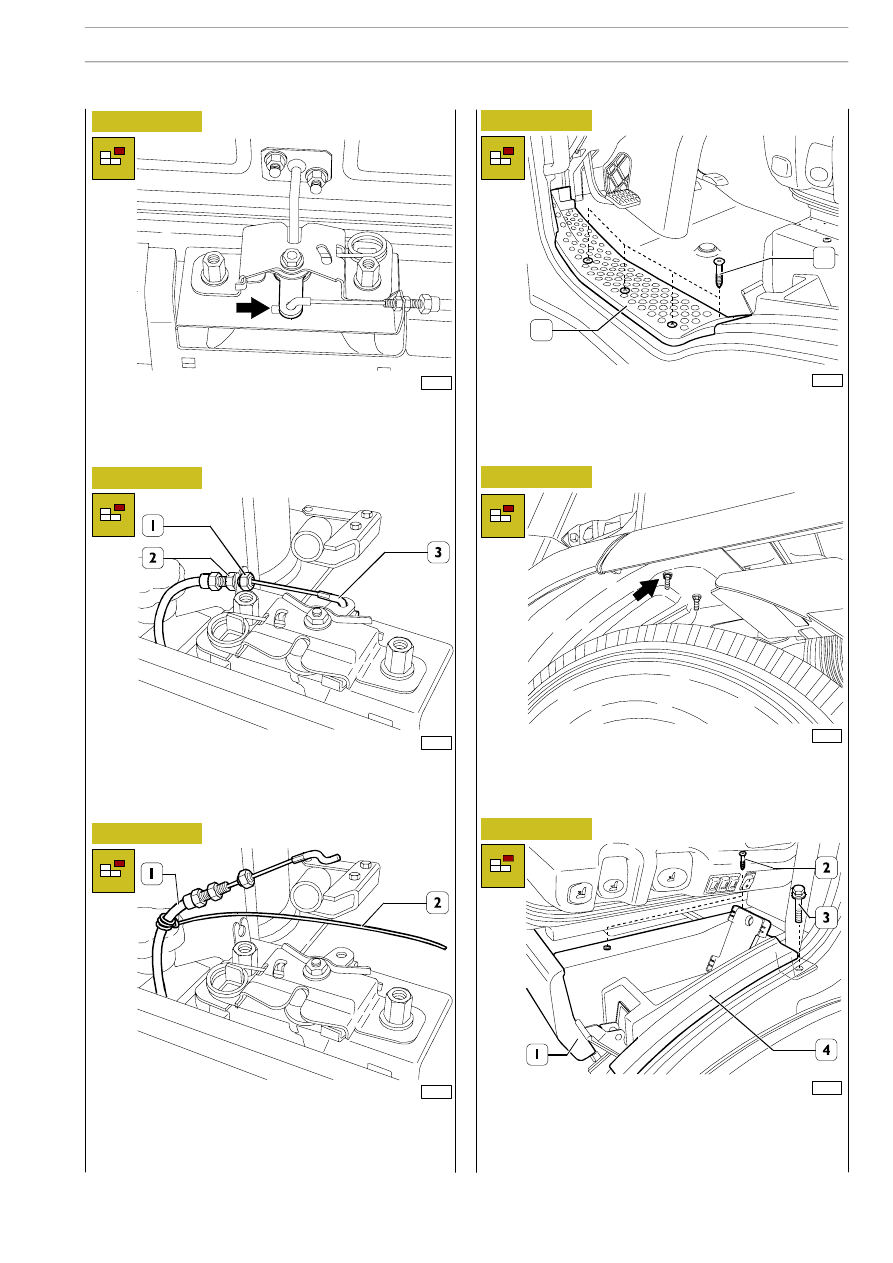

Agire sulla leva (

→) per aprire lo sportello.

Svitare il controdado (1) e togliere il terminale di regolazione
(2) dalla serratura, quindi sganciare il terminale dal cavo (3)
della leva.

87343

Legare una sonda (2) al cavo (1) da sfilare per permettere l’in-
serimento del nuovo cavo.

Figura 109

Figura 110

Figura 111

87344

87346

87345

Figura 112

Figura 113

Figura 114

Svitare le viti (2) e rimuovere la copertura (1).

Svitare il dado (

→) e recuperare la rondella da sotto il passa-

ruota.

Scollegare e rimuovere il telecomando per evitare di danneg-
giarlo.

Abbassare lo sportello (1), svitare le viti (2), la vite (3) e scal-
zare con cautela la copertura (4).
