Iveco Stralis AT/AD. Manuale - parte 316

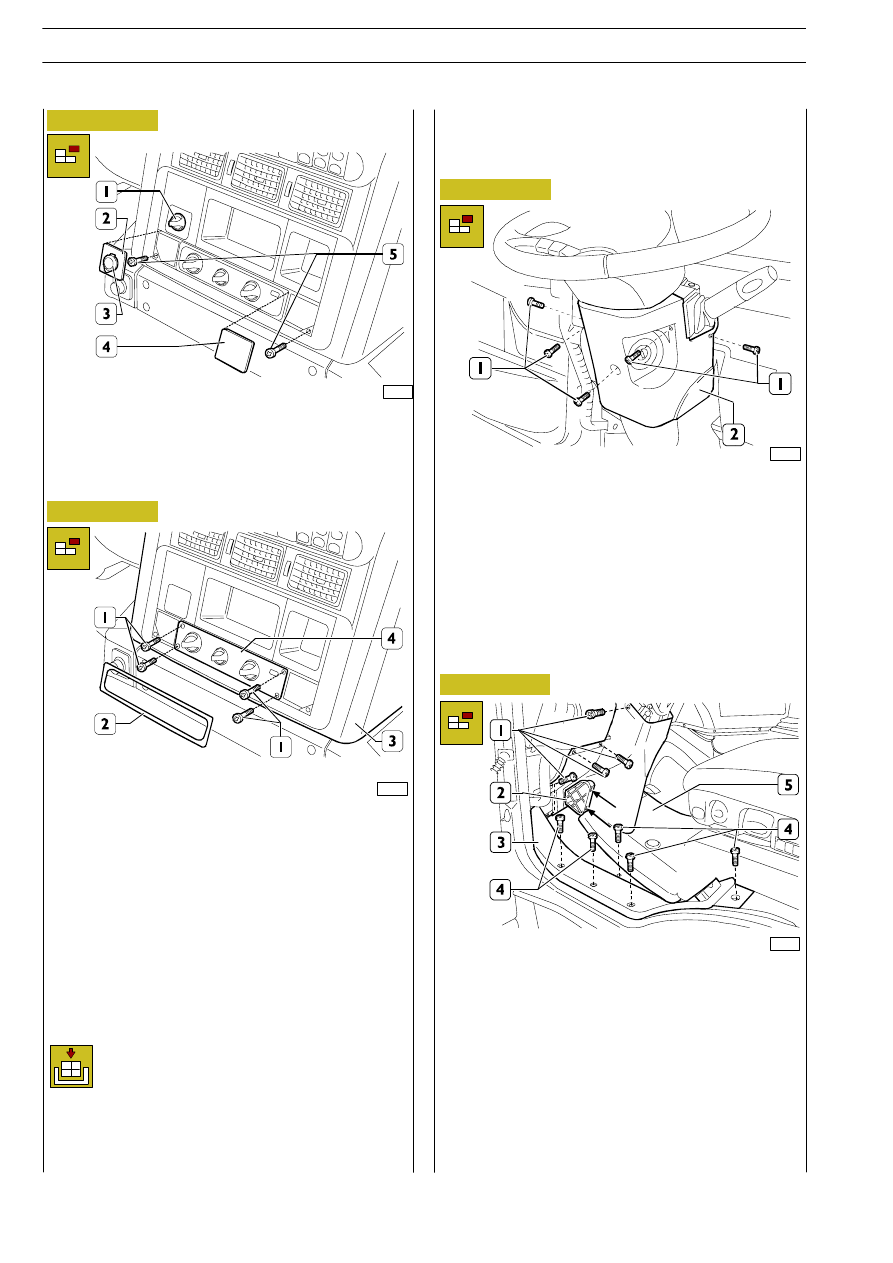

- Rimuovere la manopola (1).

- Rimuovere il coperchietto (2) e scollegare la connessio-

ne elettrica dalla presa di corrente (3).

- Rimuovere il coperchietto (4) e le viti (5).

90053

90054

77107

Figura 76

Figura 77

Figura 78

- Rimuovere la cornice (2).

- Rimuovere le viti (1) di fissaggio comandi (4) alla plancia

(3).

- Rimuovere la plancia (3) e scollegare le connessioni elet-

triche interessate allo stacco della plancia, contrasse-
gnando le rispettive posizioni di montaggio delle stesse,
per facilitare il loro collegamento all’atto del montaggio.

- Staccare quindi la plancia (3).

- Staccare la plancia portastrumenti (Op. 553710) come

descritto nel capitolo relativo.

- Svitare le viti di fissaggio (1) e staccare il rivestimento de-

vio luci (2).

Eseguire il riattacco invertendo le operazioni descrit-
te per lo stacco.

Riattacco

Stacco

552211

RIVESTIMENTO PLANCIA

- Svitare le viti (4) di fissaggio batticalcagno (3).

- Sollevare il tappeto (5) per accedere ad un fissaggio del

batticalcagno (3).

- Staccare il batticalcagno (3) dal veicolo.

- Rimuovere il tappeto.

- Agire sulle alette (

←) di ritegno e rimuovere la presa aria

(2) pavimento.

- Svitare le viti laterali (1) di fissaggio riparo piantone ster-

zo.

77108

Figura 79

36

CARROZZERIA E TELAIO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

90002

77116

90055

Figura 80

Figura 81

Figura 82

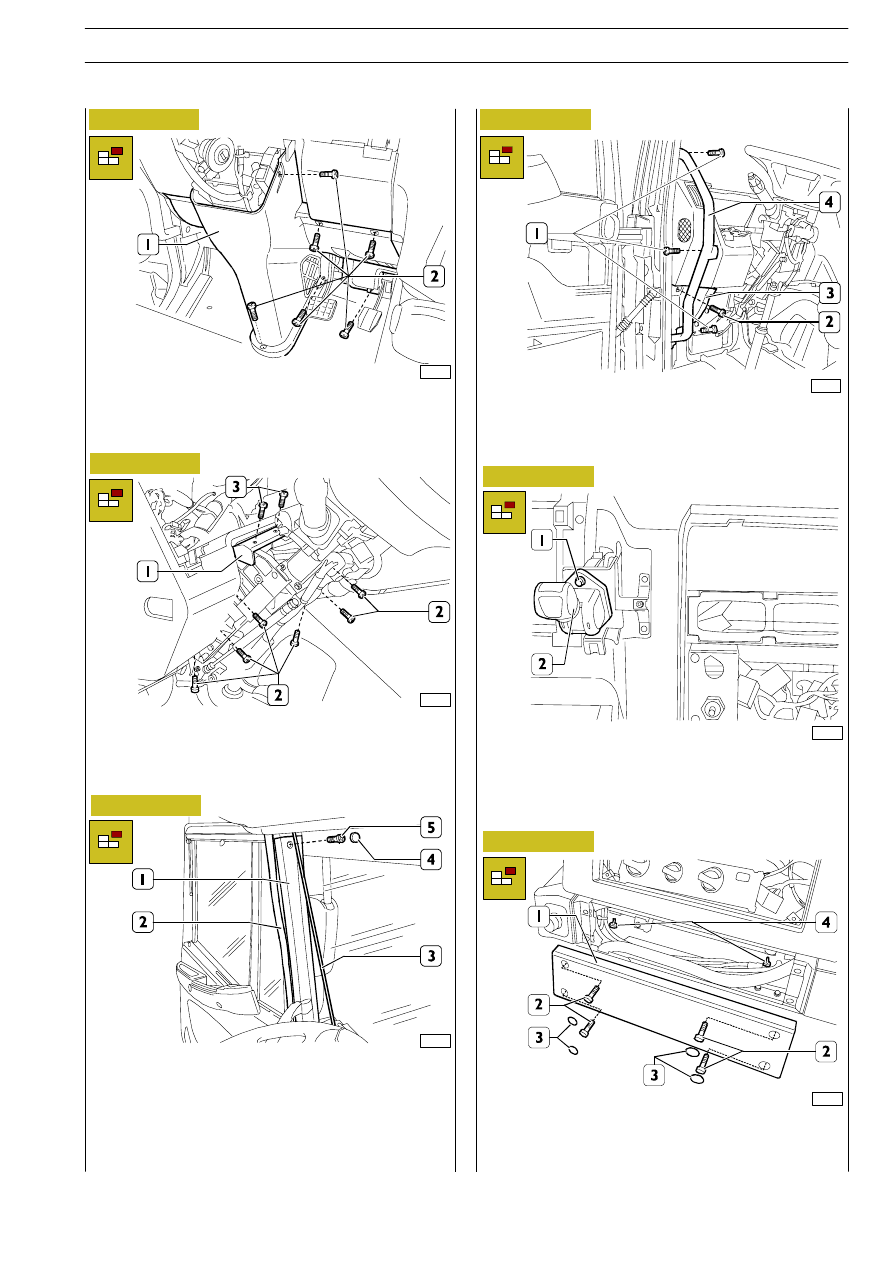

- Staccare la plancia portainterruttori centrale (Op.

553712) come descritto nel capitolo relativo.

- Rimuovere le viti (1) di fissaggio manettino freno di sta-

zionamento (2) al sopporto.

- Svitare le viti di fissaggio (3) riparo tendina (1) sul pianto-

ne guida.

- Svitare le viti di fissaggio (2) rivestimento plancia al pian-

tone guida e alla scocca.

- Svitare le viti (2) di fissaggio riparo piantone nella zona

pedaliera.

- Staccare dal veicolo il riparo piantone sterzo (1).

- Scalzare in parte la guarnizione (2) anello vano porta.

- Rimuovere l’asta (3) tendina parasole.

- Scalzare il tappo a pressione (4) per accedere alle viti sot-

tostanti.

- Svitare la vite (5) di fissaggio e staccare il rivestimento

montante parabrezza (1).

77110

- Svitare la vite di fissaggio (2) e staccare il rivestimento (3).

- Svitare le viti di fissaggio (1) e staccare la maniglia appiglio

(4) di salita.

77111

Figura 83

90056

Figura 84

- Rimuovere i coperchietti (3), le sottostanti viti (2) e stac-

care il rivestimento (1).

- Rimuovere le viti (4).

Figura 85

CARROZZERIA E TELAIO

37

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

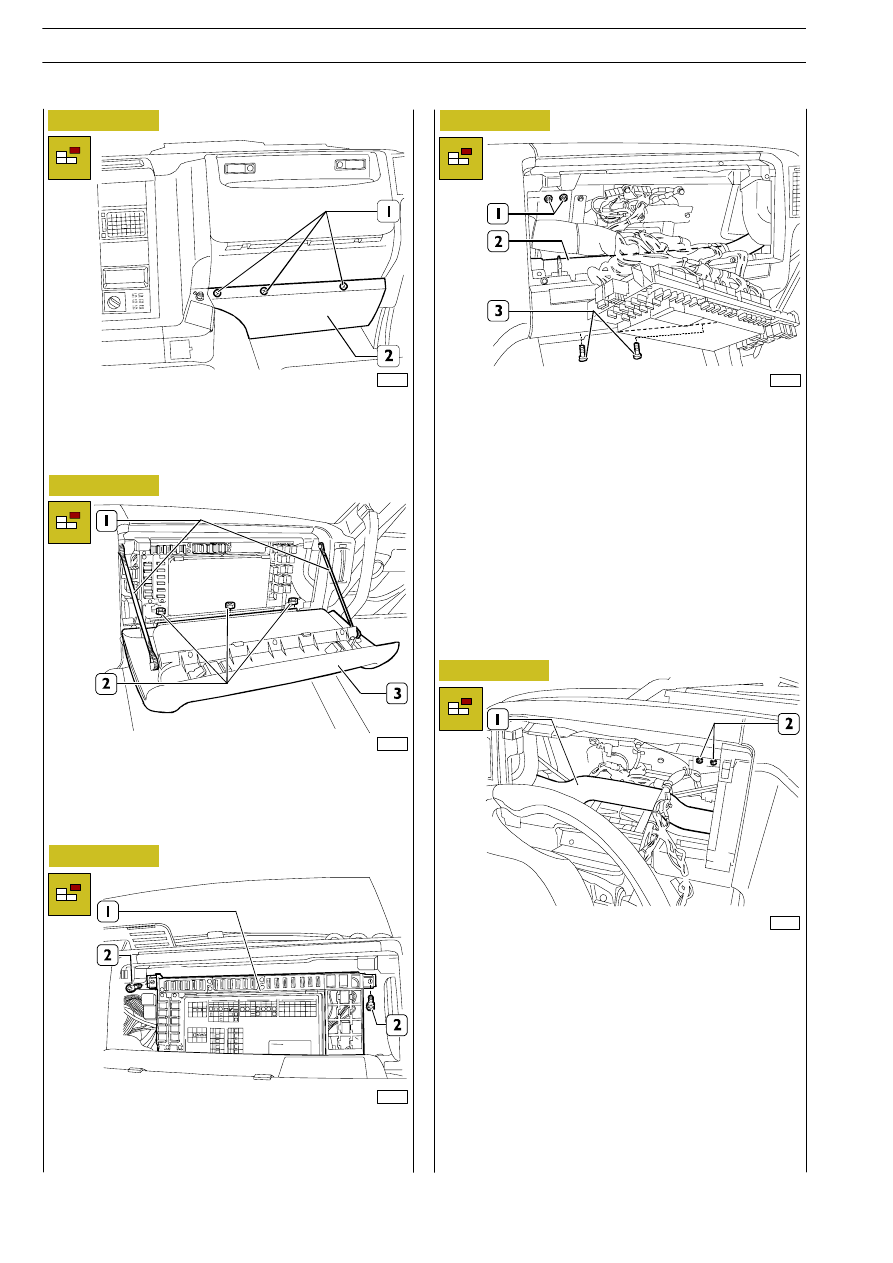

- Svitare i dadi (1) di fissaggio rivestimento plancia alla

scocca.

- Liberare dalle fascette di ritegno e scollegare la tubazione

destra mandata aria (2) dal corpo ventole e bocchetta
aria porta destra.

- Svitare le viti (3) inferiori di fissaggio rivestimento plancia.

- Eseguire le operazioni descritte alla Figura 82 e Figura 83.

77114

77115

90057

Figura 86

Figura 87

Figura 88

- Operare dal vano plancia strumenti e svitare i dadi (2) di

fissaggio rivestimento plancia alla scocca.

- Liberare dalle fascette di ritegno e scollegare la tubazione

(1) sx mandata aria dal corpo ventole e bocchetta aria
porta sx.

- Rimuovere le viti (1) fissaggio rivestimento inferiore (2)

lato passeggero.

- Staccare il rivestimento (2).

77105

Figura 89

- Aprire il cassetto portaoggetti (3).

- Staccare i tiranti (1).

- Svitare il dado (2) e staccare il cassetto portaoggetti (3).

77113

Figura 90

- Svitare le viti (2) di fissaggio del Body Control.

- Rimuovere il Body Control (1) e porre a lato, per acce-

dere ai fissaggi sottostanti.

38

CARROZZERIA E TELAIO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

90058

Figura 91

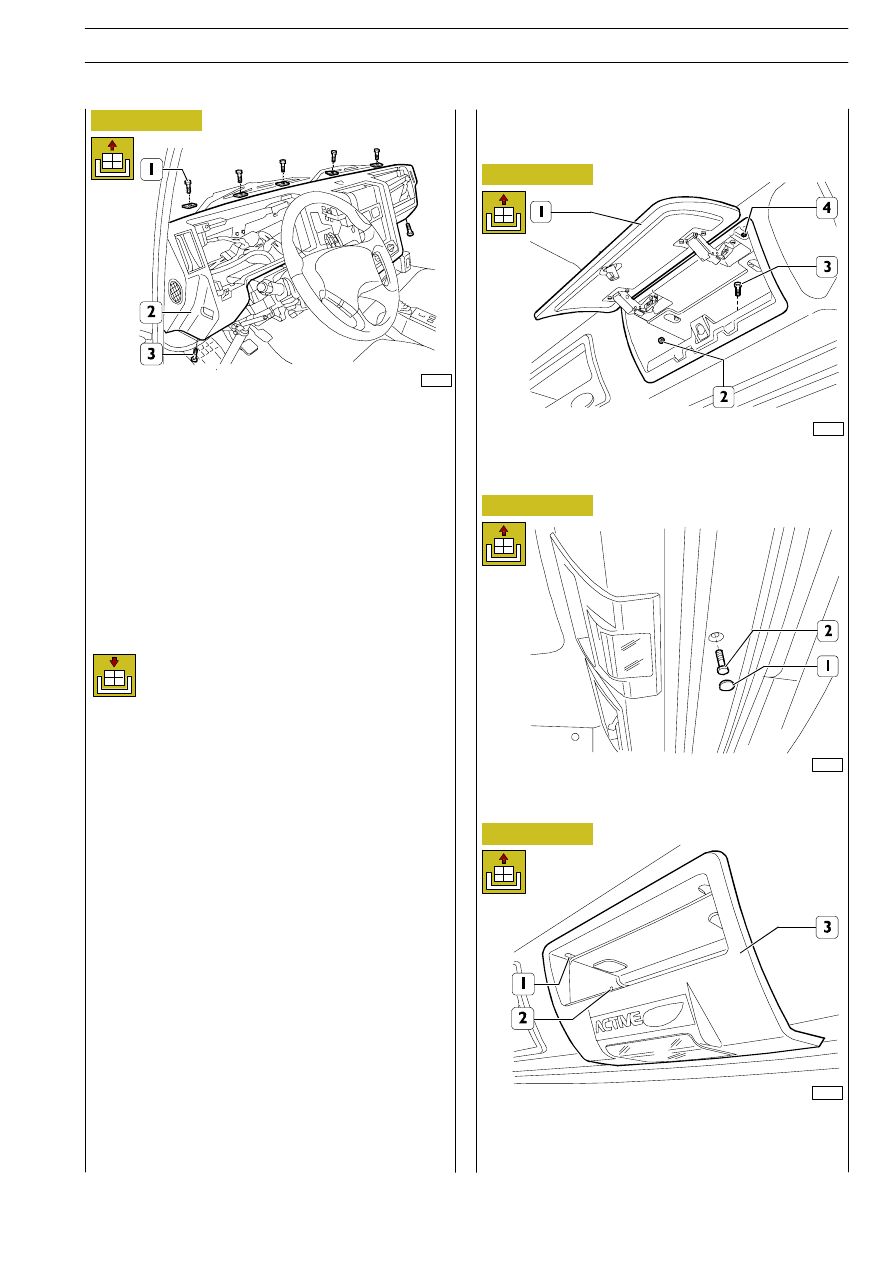

- Svitare le viti (1) di fissaggio superiore del rivestimento

plancia (2) lungo il perimetro bordo parabrezza.

- Rimuovere le viti (3) di fissaggio inferiore del rivestimen-

to.

- Mediante l’ausilio di un secondo operatore separare e

ruotare il rivestimento plancia in modo opportuno.

- Prestare attenzione alle alette di attacco fissaggi ed

estrarre il rivestimento plancia (2) dal veicolo.

Per il riattacco invertire le operazioni descritte per
lo stacco prestando particolarmente attenzione ai
cavi elettronici e alle loro connessioni.

A riattacco ultimato verificare la funzionalità dei co-
mandi elettrici/pneumatici e relative lampade di se-
gnalazione.

87312

87314

87313

Figura 92

Figura 93

Figura 94

Svitare le viti superiori (4), le viti inferiori (3), le viti laterali (2)
e rimuovere il cassetto portaoggetti laterale (1) completo.

Scalzare il tappo (1) e svitare la vite (2).

Svitare le viti superiori (1) e le viti laterali (2), staccare con
cautela il cassetto portaoggetti, scollegare le connessioni del-
la plafoniera e del trasformatore quindi rimuovere il cassetto
portaoggetti (3).

553612

ARROTOLATORE PARASOLE
PARABREZZA

Stacco

Riattacco

CARROZZERIA E TELAIO

39

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004
