Iveco Stralis AT/AD. Manuale - parte 314

90045

90047

90046

90048

90049

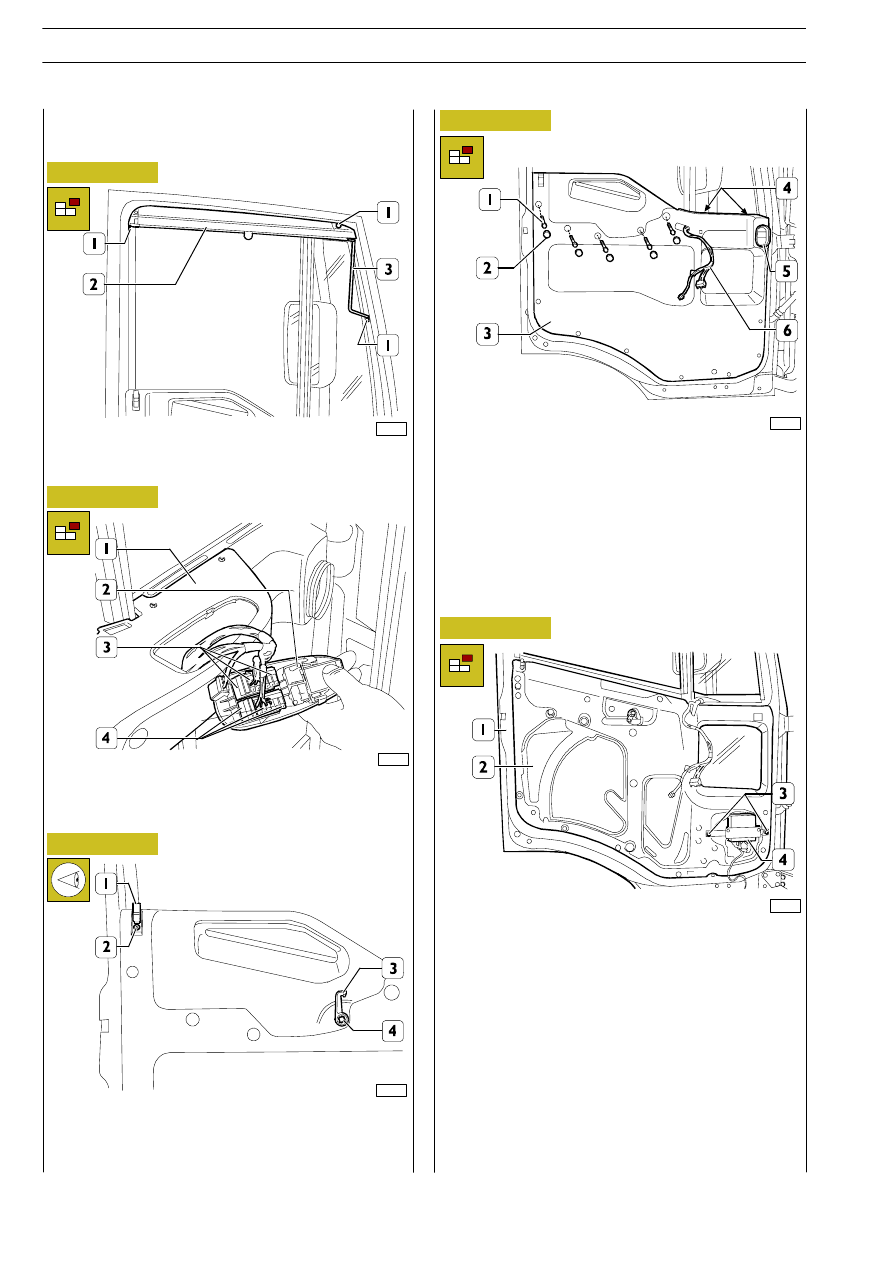

Figura 46

Figura 47

Figura 48

Figura 49

Figura 50

Abbassare il cristallo.
Rimuovere le viti (1), sfilare il tirante (3) e staccare il gruppo
tendina avvolgibile parasole (2) dalla porta.

Staccare la pulsantiera (2) dall’appoggiabraccio (1).
Scollegare le connessioni elettriche (3) e (4) dalla pulsantiera
(2).

Allentare la vite (2) e rimuovere il pomello (1) dal tirante di
chiusura porta.
Comprimere le alette dell’alberino (4) e rimuovere la maniglia
(3).

Rimuovere la bocchetta (5) e rimuovere la sottostante vite.
Rimuovere le viti (4).
Rimuovere i coperchietti (2) e le sottostanti viti (1) di fissag-
gio rivestimento (3).
Staccare dalla porta il rivestimento (2) facendo attenzione
nello sfilare i cavi (6) dalla feritoia del rivestimento stesso.

Rimuovere le viti (3) fissaggio staffa sostegno centralina (4)
alla porta (1).
Rimuovere il riparo fonoassorbente (2) dalla porta.

550740

SOSTITUZIONE CRISTALLO
SCENDENTE PORTA

Stacco

28

CARROZZERIA E TELAIO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

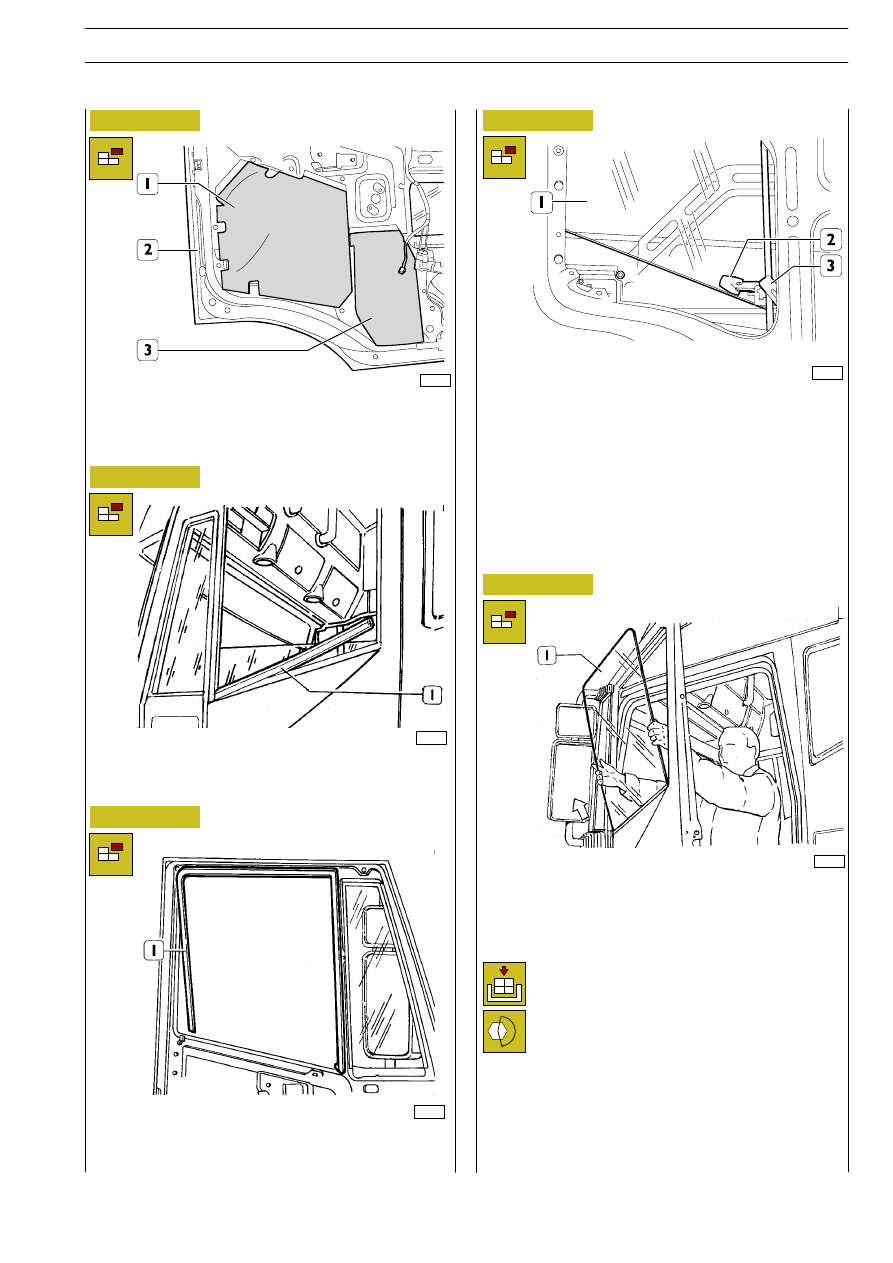

90050

Figura 51

Figura 52

Figura 53

Figura 54

Figura 55

Rimuovere le protezioni in plastica (1 e 3) dalla porta (2).

73272

Estrarre dal vano cristallo le guarnizioni inferiori (1) esterne
ed interne.

73273

Sfilare la guarnizione (1) guida cristallo.

73274

Collegare provvisoriamente le connessioni elettriche alla pul-
santiera e sollevare il cristallo fino a rendere accessibile il fer-
maglio (2).
Scollegare il dispositivo alzacristallo elettrico (3) dal cristallo
(1) rimuovendo il fermaglio (2).

73275

Sollevare il cristallo (1) e sfilarlo dalla parte superiore (freccia).

Invertire opportunamente le operazioni eseguite
per lo stacco, attenendosi alle coppie di serraggio
prescritte.

Riattacco

CARROZZERIA E TELAIO

29

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

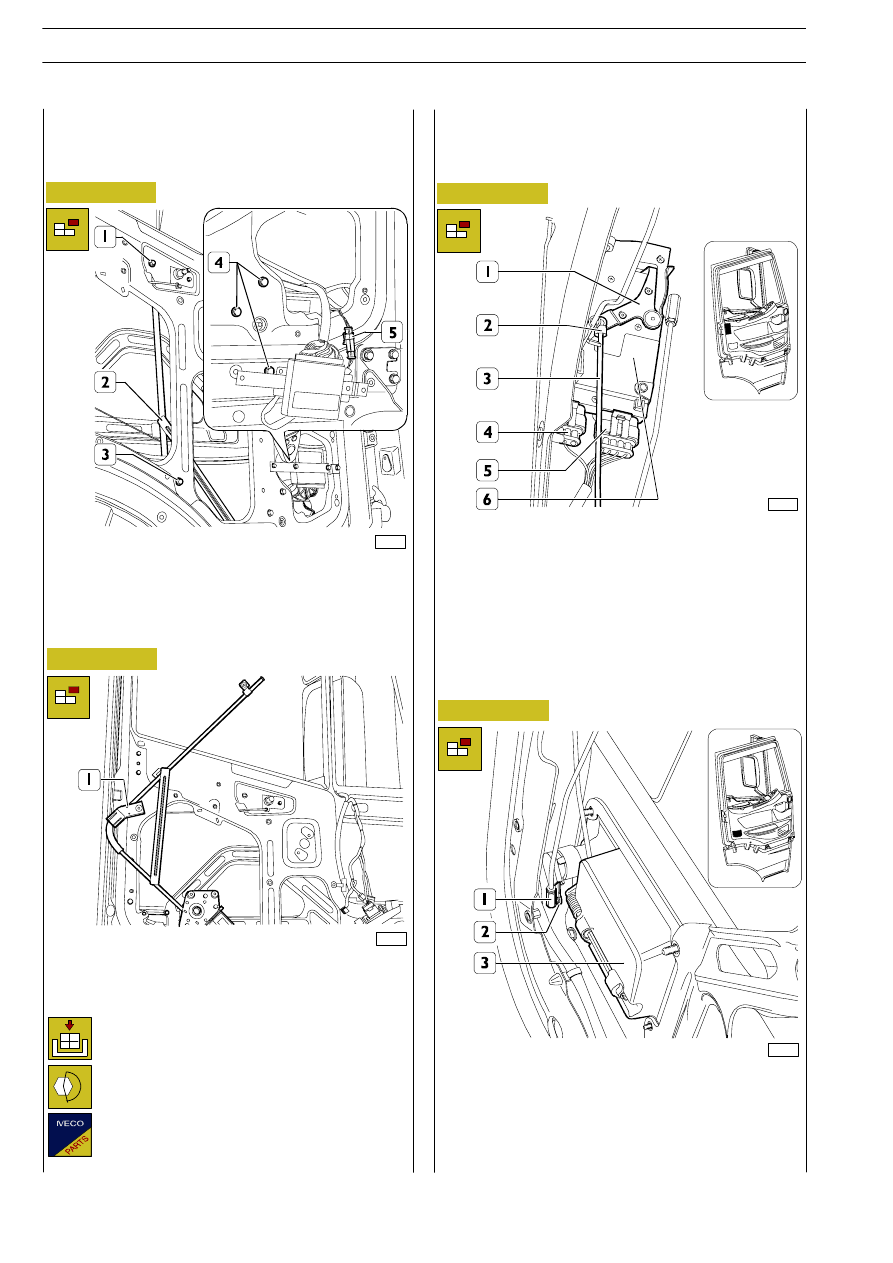

90067

Figura 56

Smontare il cristallo scendente come descritto all’operazione
550740.
Scollegare la connessione elettrica (5)
Rimuovere le viti (1), (3) e (4) fissaggio dispositivo alzacristal-
lo elettrico (2) sulla porta.

550730

SOSTITUZIONE

DISPOSITIVO

ALZA CRISTALLO

Stacco

73277

Figura 57

Sfilare il dispositivo alzacristallo elettrico (1) dalla porta.

Invertire opportunamente le operazioni eseguite
per lo stacco, attenendosi alle coppie di serraggio
prescritte.

Riattacco

73278

Figura 58

Staccare il rivestimento porta come descritto nella opera-
zione 550740.
Sganciare il fermaglio (2) dal tirante (3) e scollegare quest’ul-
tima dal rinvio (1).
Se presenti, scollegare le connessioni elettriche (4) e (5) dalla
serratura (6).

550714

SOSTITUZIONE SERRATURA
PORTA

Stacco

73279

Figura 59

Scollegare il tirante (1) dalla leva (2) della maniglia esterna (3).

30

CARROZZERIA E TELAIO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

73280

Figura 60

Sganciare il fermaglio (3) dal tirante (4) e scollegare quest’ul-
timo dalla leva (5) della maniglia interna.
Rimuovere le viti (1) e staccare la serratura (2) dalla porta.

Invertire opportunamente le operazioni eseguite
per lo stacco, attenendosi alle coppie di serraggio
prescritte.

Riattacco

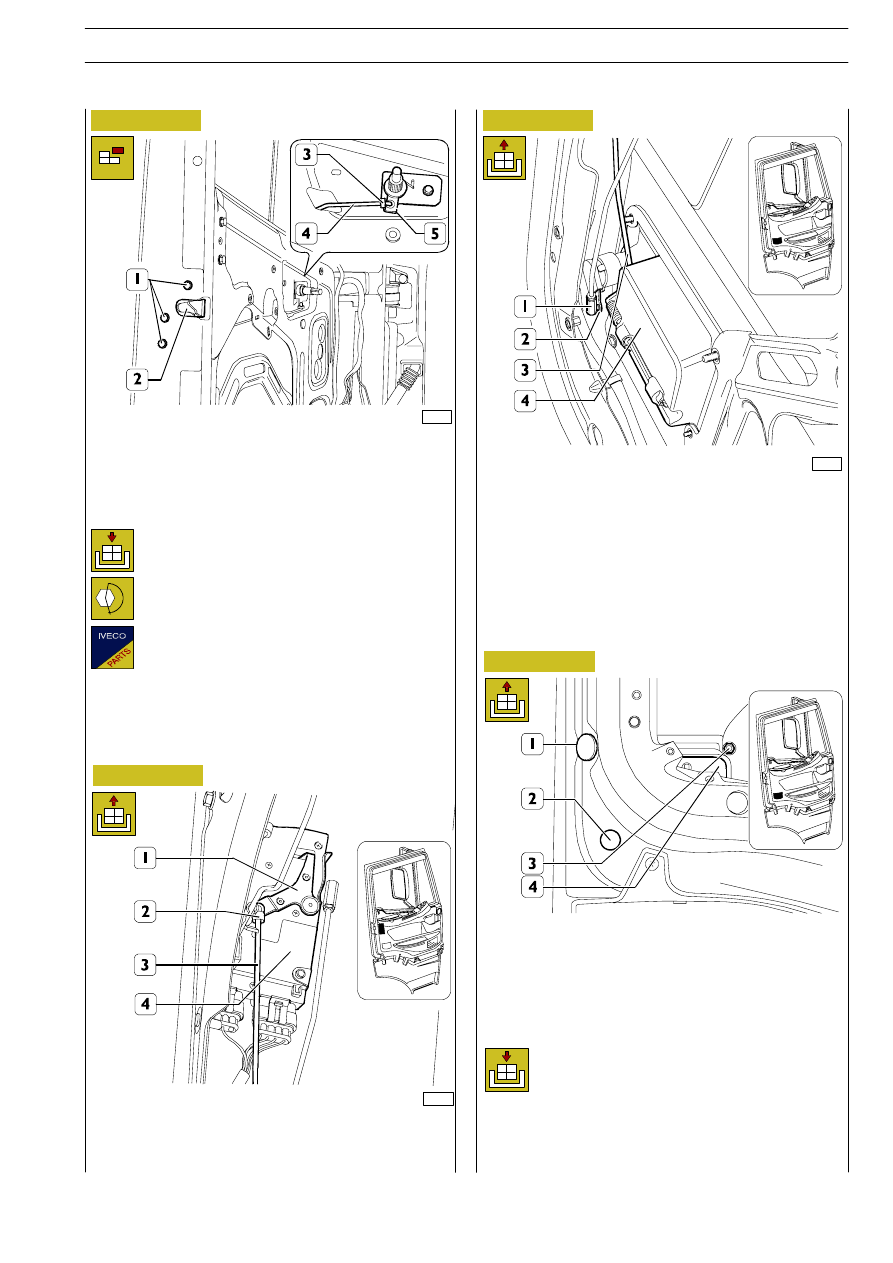

73281

Figura 61

Staccare il rivestimento porta come descritto nell’operazione
550740.
Sganciare il fermaglio (2) dal tirante (3) e scollegare quest’ul-
timo dal rinvio (1) della serratura (4).

550717

SOSTITUZIONE MANIGLIA
ESTERNA PORTA

Stacco

73282

Figura 62

Scollegare il tirante (1) dalla leva (2) della maniglia esterna (4).

Figura 63

Rimuovere i coperchietti (1) e (2) e i dadi (3) fissaggio mani-
glia esterna (4) e staccare quest’ultima dalla porta.
Rimuovere il tirante (3, Figura 62) dalla maniglia (4).

Invertire opportunamente le operazioni eseguite
per lo stacco, attenendosi alle coppie di serraggio
prescritte.

Riattacco
