87347

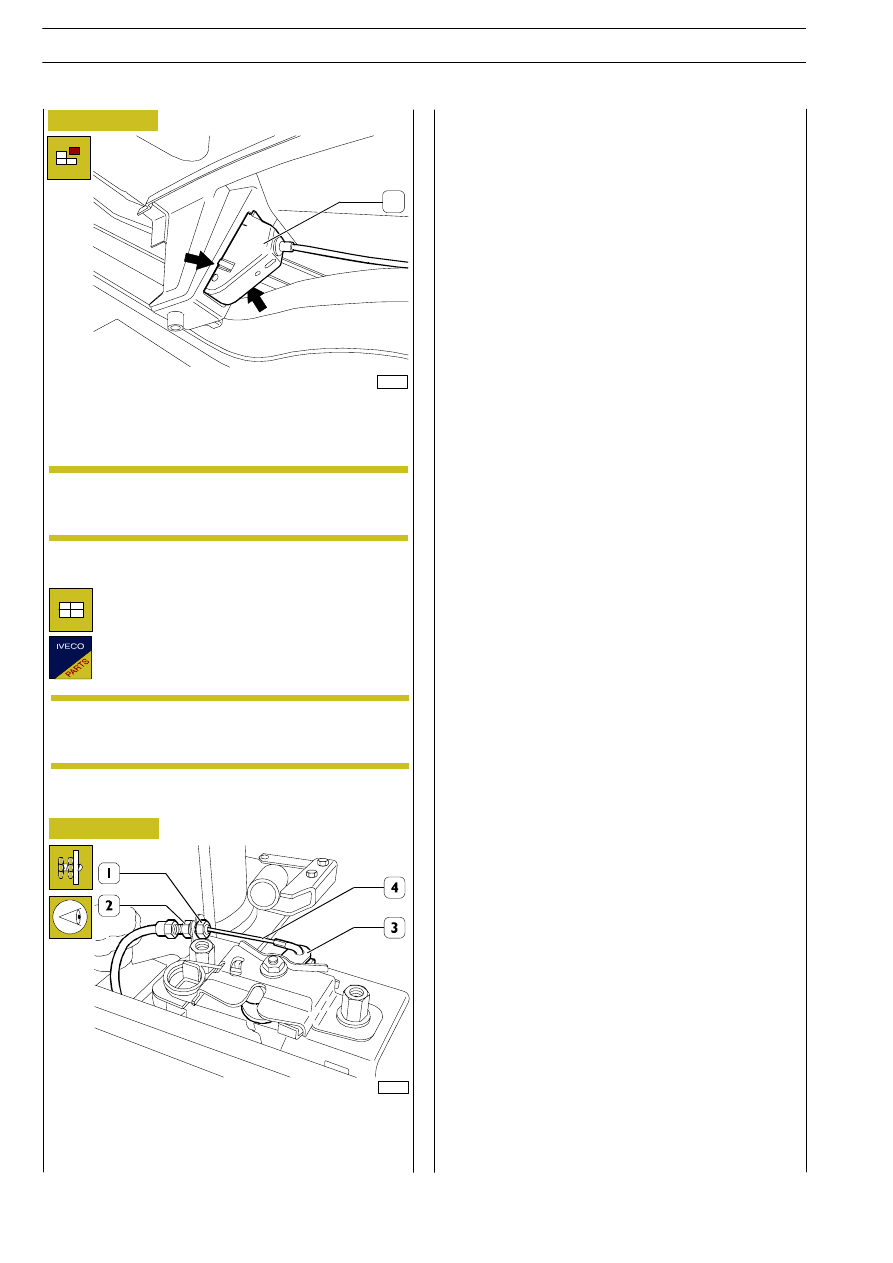

Figura 115

Agire nei punti indicati (

→) e scalzare la maniglia (1).

Sfilare la maniglia (1) con il relativo cavo e slegare la sonda.

Lasciare la sonda (2, Figura 111) nel passaggio tra
la cabina e vano portattrezzi.

87234

Figura 116

Montaggio

Invertire opportunamente le operazioni eseguite
per lo smontaggio.

Agire sul dado (2) per portare in tensione il cavo (4) con la
leva (3) libera e senza giuoco.

A regolazione ultimata avvitare il controdado (1).

Prima di rimontare la copertura (1, Figura 108) ese-
guire la registrazione del comando apertura spor-
tello.

Registrazione

cavo

comando

apertura

sportello

1

NOTA

NOTA

44

CARROZZERIA E TELAIO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

77149

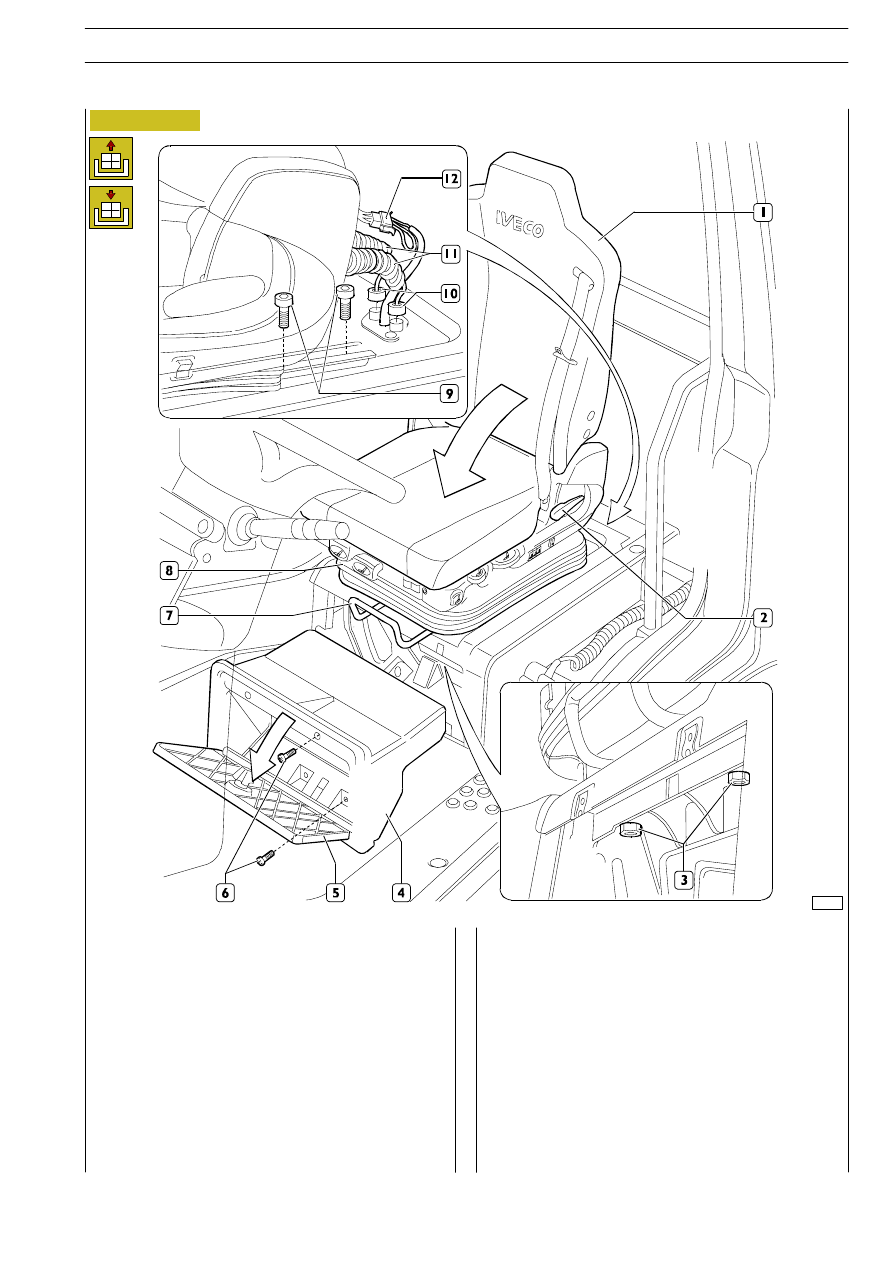

Figura 117

Stacco

Aprire lo sportello (5) del cassetto portaoggetti (4).
Svitare le viti di fissaggio (6) e rimuovere il cassetto portaog-
getti (4) dal veicolo.
Azionare la leva (7) e portare il sedile (8) nella posizione di
“tutto avanti”.
Agire sula leva (2) e reclinare lo schienale (1).
Agire sugli innesti rapidi (10) e staccare le tubazioni dell’aria
(11).
Scollegare il connettore (12) di collegamento all’impianto
elettrico.
Svitare i dadi (3) e le viti (9) di fissaggio e rimuovere il sedile
(8) dal veicolo.

Riattacco

Eseguire il riattacco invertendo le operazioni descritte per lo
stacco.

CARROZZERIA E TELAIO

45

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

555010

SEDILE CONDUCENTE

77150

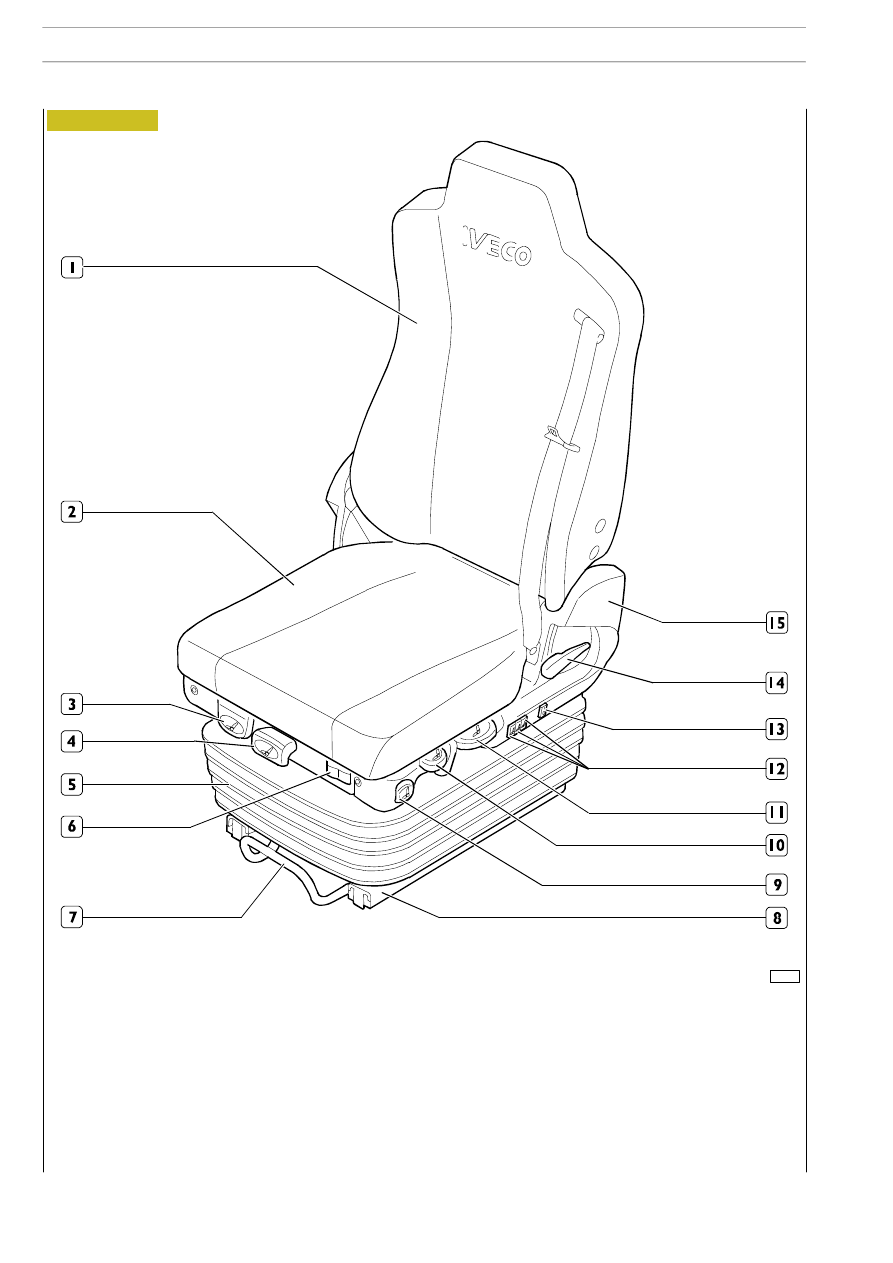

Figura 118

1. Schienale — 2. Cuscino — 3. Regolazione inclinazione sedile — 4. Regolazione in profondità del cuscino — 5. Soffietto —

6. Molleggio orizzontale — 7. Regolazione orizzontale — 8. Guide — 9. Abbassamento sedile — 10. Regolazione dell’ammortizza-
tore verticale — 11. Regolazione altezza sedile — 12. IPS supporto lombare pneumatico — 13. Riscaldamento sedile — 14. Rego-

lazione schienale — 15. Rivestimento

46

CARROZZERIA E TELAIO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Ubicazioni componenti

90025

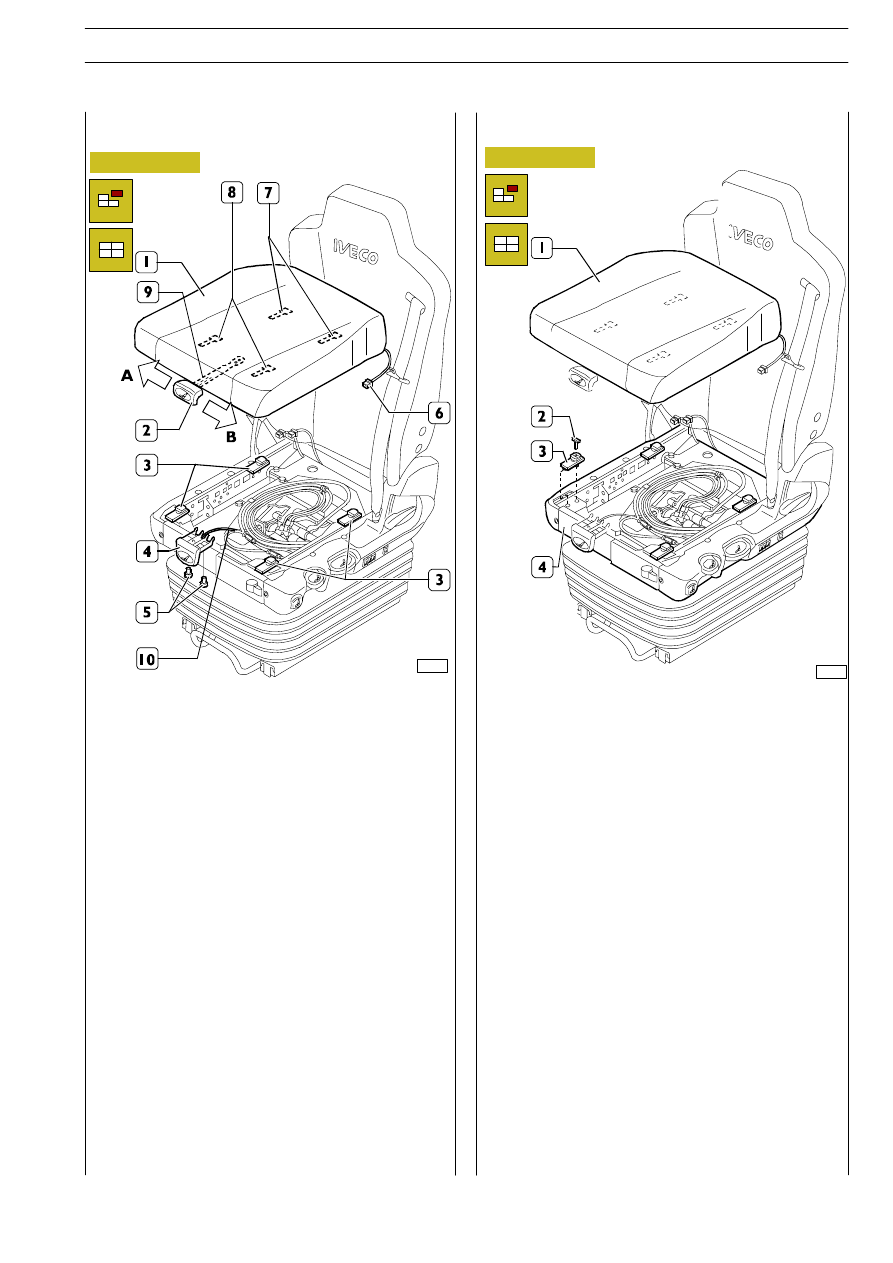

Figura 119

Smontaggio

- Sollevare la leva (2) della regolazione profondità cuscino.

- Disporre il cuscino (1) nella posizione di testa.

- Svitare le viti (5) di fissaggio leva (4) regolazione inclina-

zione sedile.

- Tenere la leva (2) nella posizione superiore e spingere

in direzione della freccia (A).

- Spostare il cuscino (1) del sedile in avanti e sollevarlo.
- Scollegare la connessione elettrica (6) del sedile.
- Staccare il cuscino (1) dal sedile.

Montaggio

- Il cavo flessibile Bowden (10) deve essere posizionato tra

la leva (9) e la piastra base del cuscino di seduta.

- Premere il cuscino con i fori chiave (7) sui pattini poste-

riori.

- Tirare verso l’alto la leva (2) (non spostare il cuscino).
- Premere i fori chiave anteriori (8) del cuscino sui pattini

anteriori. Spingere il cuscino verso il basso e contempo-
raneamente spingere fino all’arresto verso lo schienale.

Smontaggio—montaggio pattini per cuscino

Smontaggio

- Smontare il cuscino come a lato riportato.

- Estrarre il tappo (2) e spingere fuori il pattino (3).

Montaggio

- Montare il pattino (3) al telaio (4) del sedile.

- Inserire il tappo (2) nella sede del pattino (3).

Smontaggio—montaggio cuscino

Figura 120

77152

- Verificare ora che tutti e quattro i pattini siano ancorati

nelle guide della piastra base del cuscino (non devono es-
sere possibili dei movimenti verticali del cuscino).

- Premere la leva (2) in direzione della freccia (B) e spinge-

re il cuscino verso lo schienale fino all’innesto della leva
(2).

- Verificare che il cuscino sia fissato bene in direzione sia

orizzontale che in verticale.

CARROZZERIA E TELAIO

47

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

SMONTAGGIO SEDILE CONDUCENTE
