4

CARROZZERIA E TELAIO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Pagina

- Montaggio

52

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Smontaggio — montaggio cavo flessibile sospensione

orizzontale leva

52

. . . . . . . . . . . . . . . . . . . . . . . .

- Smontaggio

52

. . . . . . . . . . . . . . . . . . . . . . . . . . .

- Montaggio

53

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Smontaggio — montaggio valvola magnetica per

abbassamento veloce

53

. . . . . . . . . . . . . . . . . . . .

- Smontaggio

53

. . . . . . . . . . . . . . . . . . . . . . . . . . .

- Montaggio

53

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Smontaggio — montaggio interruttore per

abbassamento veloce

53

. . . . . . . . . . . . . . . . . . . .

- Smontaggio

53

. . . . . . . . . . . . . . . . . . . . . . . . . . .

- Montaggio

53

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Smontaggio — montaggio dispositivo per appoggio

lombare

53

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Smontaggio

53

. . . . . . . . . . . . . . . . . . . . . . . . . . .

- Montaggio

53

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Smontaggio — montaggio rivestimento schienale

54

- Smontaggio

54

. . . . . . . . . . . . . . . . . . . . . . . . . . .

- Montaggio

54

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Smontaggio — montaggio rivestimento cuscino

54

.

- Smontaggio

54

. . . . . . . . . . . . . . . . . . . . . . . . . . .

- Montaggio

54

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

SCHEMA PNEUMATICO SEDILE AUTISTA

55

. . . .

SCHEMA PNEUMATICO SEDILE PASSEGGERO

56

FRIGORIFERO CABINA

57

. . . . . . . . . . . . . . . . . . .

- Controlli preliminari

57

. . . . . . . . . . . . . . . . . . . . .

- Stacco

57

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Riattacco

57

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

REVISIONE

58

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Smontaggio

58

. . . . . . . . . . . . . . . . . . . . . . . . . . .

- Smontaggio ventilatore

58

. . . . . . . . . . . . . . . . . . .

- Smontaggio sonda antiribaltamento con circuito

elettronico su centralina

58

. . . . . . . . . . . . . . . . . .

- Smontaggio centralina elettronica

59

. . . . . . . . . . .

- Controlli

59

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Pagina

- Montaggio

59

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

CLIMATIZZAZIONE INTERNO CABINA

60

. . . . .

- Generalità

60

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

VENTILAZIONE

60

. . . . . . . . . . . . . . . . . . . . . . . . .

- Descrizione

60

. . . . . . . . . . . . . . . . . . . . . . . . . . .

CLIMATIZZAZIONE

61

. . . . . . . . . . . . . . . . . . . . . .

- Descrizione

61

. . . . . . . . . . . . . . . . . . . . . . . . . . .

- Condizionamento

61

. . . . . . . . . . . . . . . . . . . . . . .

- Riscaldamento

61

. . . . . . . . . . . . . . . . . . . . . . . . .

- Gruppo comandi climatizzazione

61

. . . . . . . . . . .

- Manuale

61

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Riscaldamento e ventilazione

61

. . . . . . . . . . . . . .

UBICAZIONE COMPONENTI (CLIMATIZZATORE

WEBASTO)

62

. . . . . . . . . . . . . . . . . . . . . . . . . .

UBICAZIONE COMPONENTI GRUPPO

RISCALDATORE (WEBASTO)

63

. . . . . . . . . . . .

- Sensore temperatura esterna

64

. . . . . . . . . . . . . .

- Compressore

64

. . . . . . . . . . . . . . . . . . . . . . . . . .

- Condensatore e pressostati di sicurezza

65

. . . . . .

- Motoriduttori

66

. . . . . . . . . . . . . . . . . . . . . . . . . .

- Sensore temperatura evaporatore

67

. . . . . . . . . .

- Valvola di espansione

67

. . . . . . . . . . . . . . . . . . . .

RISCALDATORE SUPPLEMENTARE AD ARIA

(A RICHIESTA)

68

. . . . . . . . . . . . . . . . . . . . . . . .

- Descrizione

68

. . . . . . . . . . . . . . . . . . . . . . . . . . .

- Funzionamento

68

. . . . . . . . . . . . . . . . . . . . . . . . .

DIAGNOSTICA

69

. . . . . . . . . . . . . . . . . . . . . . . . . .

- Guida alla ricerca guasti

69

. . . . . . . . . . . . . . . . . .

- Premessa

69

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Ricerca guasti per sintomi

69

. . . . . . . . . . . . . . . . .

- Riscaldatore supplementare ad aria

72

. . . . . . . . .

CARATTERISTICHE E DATI

78

. . . . . . . . . . . . . . . .

CARROZZERIA E TELAIO

5

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Pagina

AVVERTENZE GENERALI

79

. . . . . . . . . . . . . . . . . .

COPPIE DI SERRAGGIO

79

. . . . . . . . . . . . . . . . . . .

INTERVENTI RIPARATIVI

80

. . . . . . . . . . . . . . . . . .

RISCALDATORE

80

. . . . . . . . . . . . . . . . . . . . . . . . .

- Stacco

80

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Riattacco

80

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

RISCALDATORE SUPPLEMENTARE ARIA

81

. . . . .

- Stacco

81

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Riattacco

81

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MOTORE COMANDO SPORTELLO RICIRCOLO

ARIA

81

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Stacco

81

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Riattacco

81

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ELETTROVENTILATORE

82

. . . . . . . . . . . . . . . . . .

- Stacco

82

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Riattacco

82

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

RADIATORE RISCALDATORE

82

. . . . . . . . . . . . . .

- Stacco

82

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Riattacco

83

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

RUBINETTO

83

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Stacco

83

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Riattacco

84

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

FILTRO ANTIPOLLINE

84

. . . . . . . . . . . . . . . . . . . .

- Stacco

84

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Riattacco

84

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

COMPRESSORE CONDIZIONATORE

84

. . . . . . .

- Stacco

84

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Riattacco

85

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

CONDENSATORE CONDIZIONATORE

85

. . . . .

- Stacco

85

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Riattacco

85

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SENSORE TEMPERATURA ARIA ESTERNA

85

. . .

- Stacco

85

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Pagina

- Riattacco

85

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SOSTITUZIONE DELLA FRIZIONE

ELETTROMAGNETICA

86

. . . . . . . . . . . . . . . . .

PROCEDURA PER LO SVUOTAMENTO E LA RICARICA

DEGLI IMPIANTI DI CONDIZIONAMENTO CON
REFRIGERANTE RI34A

88

. . . . . . . . . . . . . . . . . .

- Stazione di ricarica e recupero refrigerante

R134A (99305146)

88

. . . . . . . . . . . . . . . . . . . . .

NORME DI SICUREZZA

89

. . . . . . . . . . . . . . . . . . .

PLANCIA COMANDI

90

. . . . . . . . . . . . . . . . . . . . .

DIAGRAMMA DI FLUSSO OPERAZIONI

92

. . . . . .

RECUPERO REFRIGERANTE DALL’IMPIANTO

SU VEICOLO

93

. . . . . . . . . . . . . . . . . . . . . . . . .

CREAZIONE DEL VUOTO NELL’IMPIANTO

95

. .

RIPRISTINO DELL’OLIO NELL’IMPIANTO

97

. . . . .

CARICA DEL REFRIGERANTE NELL’IMPIANTO

98

CONTROLLO DELLE PRESSIONI NELL’IMPIANTO

100

OPERAZIONI PRIMA DELLO STACCO

DELLA STAZIONE DALL’IMPIANTO

100

. . . . . .

CERCAFUGHE PER IMPIANTI DI CONDIZIONAMENTO

CON HFC RI34A (9905147)

100

. . . . . . . . . . . . .

TELAIO

101

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

COPPIE DI SERRAGGIO

101

. . . . . . . . . . . . . . . . . . .

INTERVENTI RIPARATIVI

102

. . . . . . . . . . . . . . . . . .

CONTROLLI

102

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Rilievo del piegamento del telaio verso il basso

o verso l’alto

103

. . . . . . . . . . . . . . . . . . . . . . . . . . .

- Rilievo del piegamento laterale del telaio

103

. . . . .

- Rilievo dello spostamento del telaio

103

. . . . . . . . .

- Rilievo della torsione del telaio

104

. . . . . . . . . . . . .

PRECAUZIONI

104

. . . . . . . . . . . . . . . . . . . . . . . . . .

- Saldature sul telaio

106

. . . . . . . . . . . . . . . . . . . . . .

6

CARROZZERIA E TELAIO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Revi — Ottobre 2005

CARROZZERIA E TELAIO

7

S

TRALIS

AT/AD

Print 603.93.333/A

Base — Giugno 2004

Print 603.93.333/A

TIPO DI CABINA

VEICOLI

LUNGHEZZA

CABINA

TETTO

BASSO

TETTO
MEDIO

STRALIS

AT

LUNGA

(2280x2100 mm)

F

F

STRALIS

AD

CORTA

(2280x1660 mm)

F

CARATTERISTICHE E DATI

DENOMINAZIONE
Cabina con sospensione meccanica
Sospensione anteriore costituita da:
— barra stabilizzatrice *

1

— ammortizzatore con molla elica coassiale con dispositivo di regolazione *

2

Sospensione posteriore costituita da:
— ammortizzatore con molla elica coassiale con dispositivo di regolazione *

2

— tamponi elastici

2

Cabina con sospensione pneumatica costituita da *
— barra stabilizzatrice
— ammortizzatore con molla aria coassiale

2

— valvola livellatrice

2

Sospensione posteriore costituita da:
— ammortizzatore con molla aria coassiale

2

— valvola livellatrice

1

Valvola livellatrice
- WABCO 464 007 001 (anteriore e posteriore)

Pressione massima di alimentazione

11 bar

Corsa massima della leva di comando (verso l’alto e verso il basso a partire dalla posizione orizzontale)

70 mm

- KNORR—BREMSE SV 1490—K000264 (anteriore e posteriore)

Pressione massima di esercizio

8,5 bar

Pressione minima garantita

0,5

bar

+ 0,8
— 0,2

Escursione massima di lavoro della leva

± 20°

*

Esclusi veicoli Car Transporter

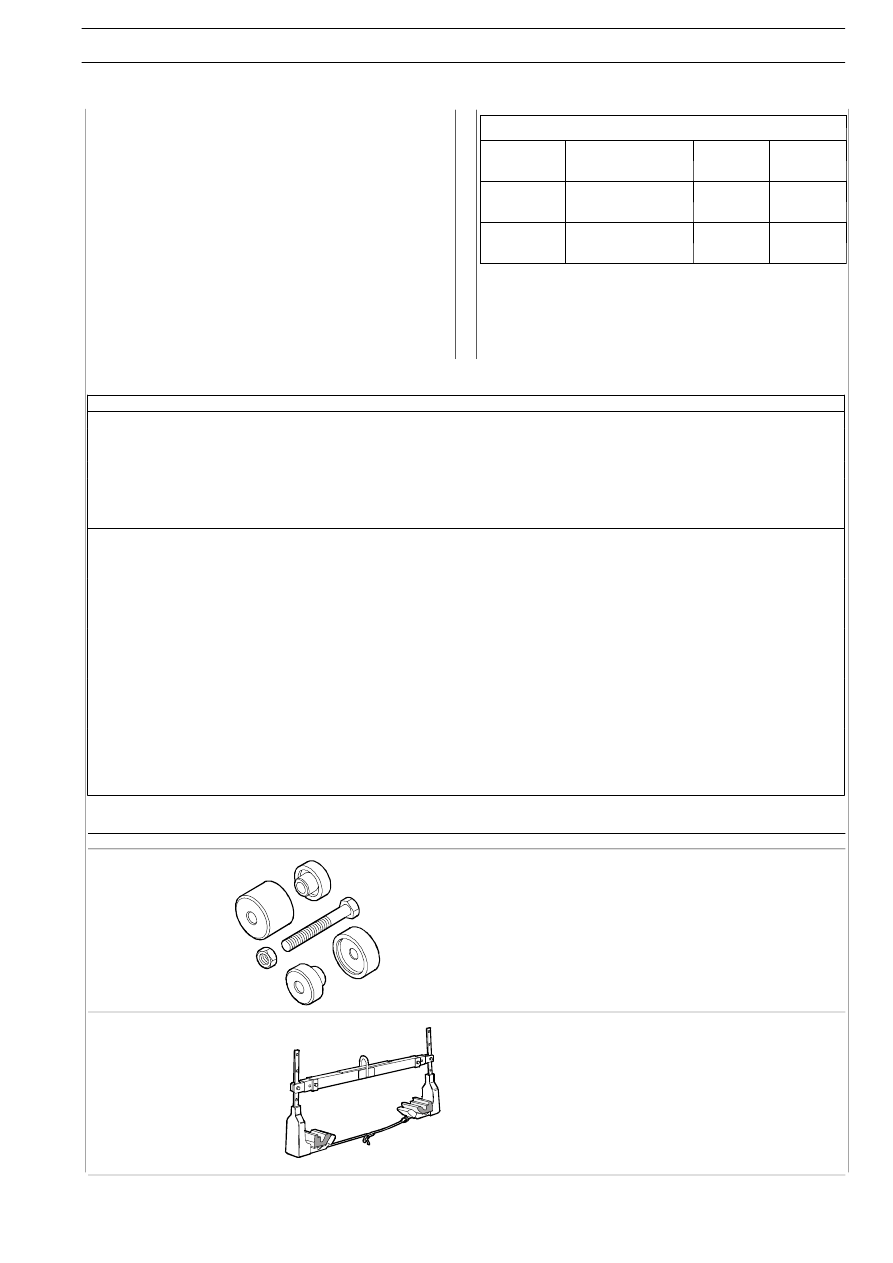

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99346051

Attrezzo per smontaggio — montaggio boccole elastiche mensola
sospensione anteriore cabina

99378039

Bilancino per stacco — riattacco cabine

La cabina è di tipo avanzato, ribaltabile idraulicamente con
comando manuale.

Angolo di ribaltamento 60

°.

Struttura in acciaio stampato e saldato.
Protezione: anticorrosione vani scatolati.
Ossatura porte e lato interno pannello esterno con rivesti-
mento in lamiera elettrozincata.

Generalità

5501

CABINA

Sospensione cabina tipo:

- meccanica

- pneumatica a richiesta solo veicoli AT con tetto medio

alto.
