Iveco Stralis AT/AD. Manuale - parte 308

87325

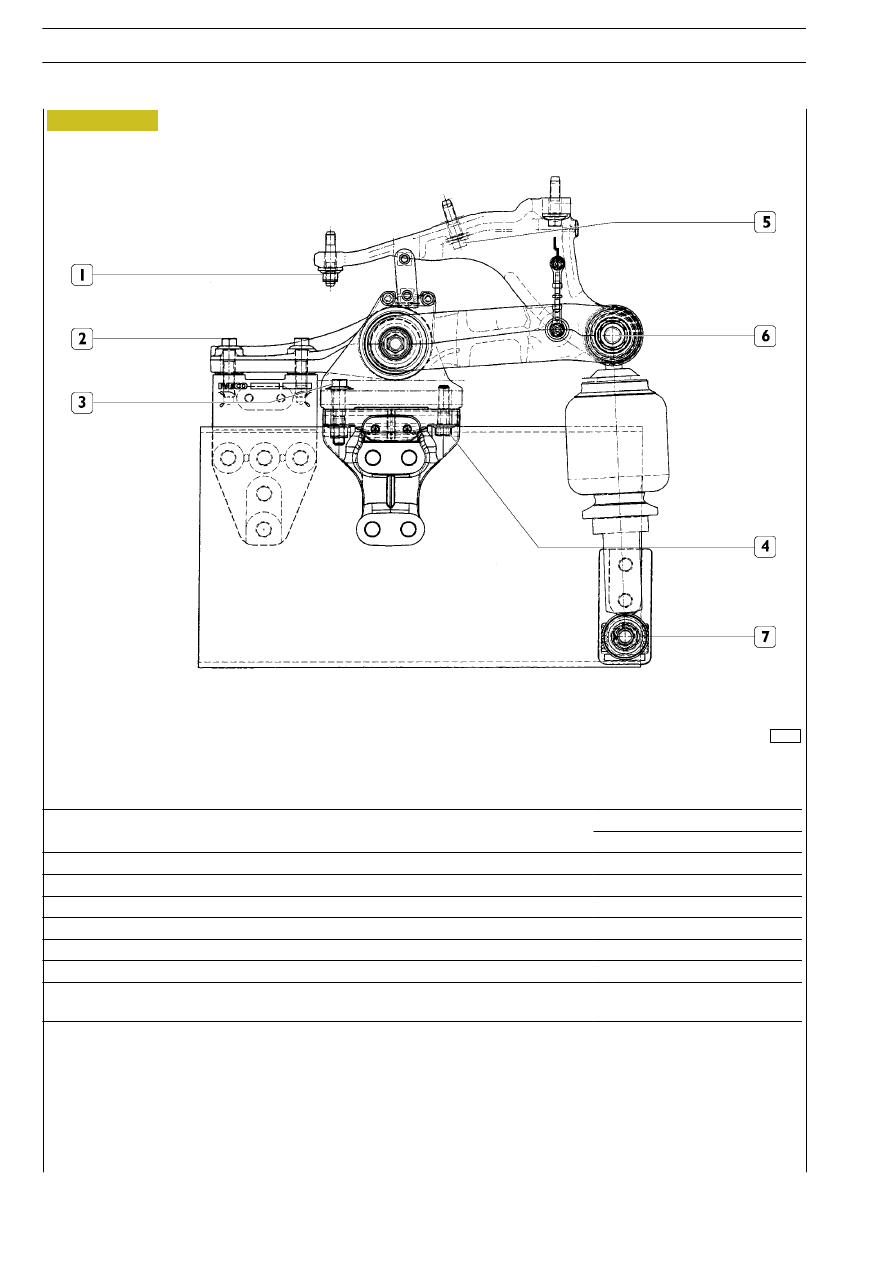

Figura 1

SOSPENSIONE ANTERIORE CABINA

8

CARROZZERIA E TELAIO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Print 603.93.333

COPPIE DI SERRAGGIO

PARTICOLARE

COPPIA

PARTICOLARE

Nm

Kgm

1

Dado fissaggio sopporto anteriore cabina

83

÷ 101

8,3

÷ 10

2

Vite fissaggio sopporto anteriore sinistro

173

÷ 212

17,3

÷ 21,2

3

Vite fissaggio sopporto anteriore destro

161

÷ 197

16

÷ 19,7

4

Vite fissaggio sopporto anteriore destro

173

÷ 212

17,3

÷ 21,2

5

Vite fissaggio sopporto anteriore cabina

109

÷ 133

10,9

÷ 13,3

6

Vite fissaggio superiore ammortizzatore/molla aria

400

40

7

Vite fissaggio superiore ammortizzatore/molla aria
Dado fissaggio superiore ammortizzatore/molla aria

490

÷ 600

398

÷ 487

49

÷ 60

39,8

÷ 48,7

87326

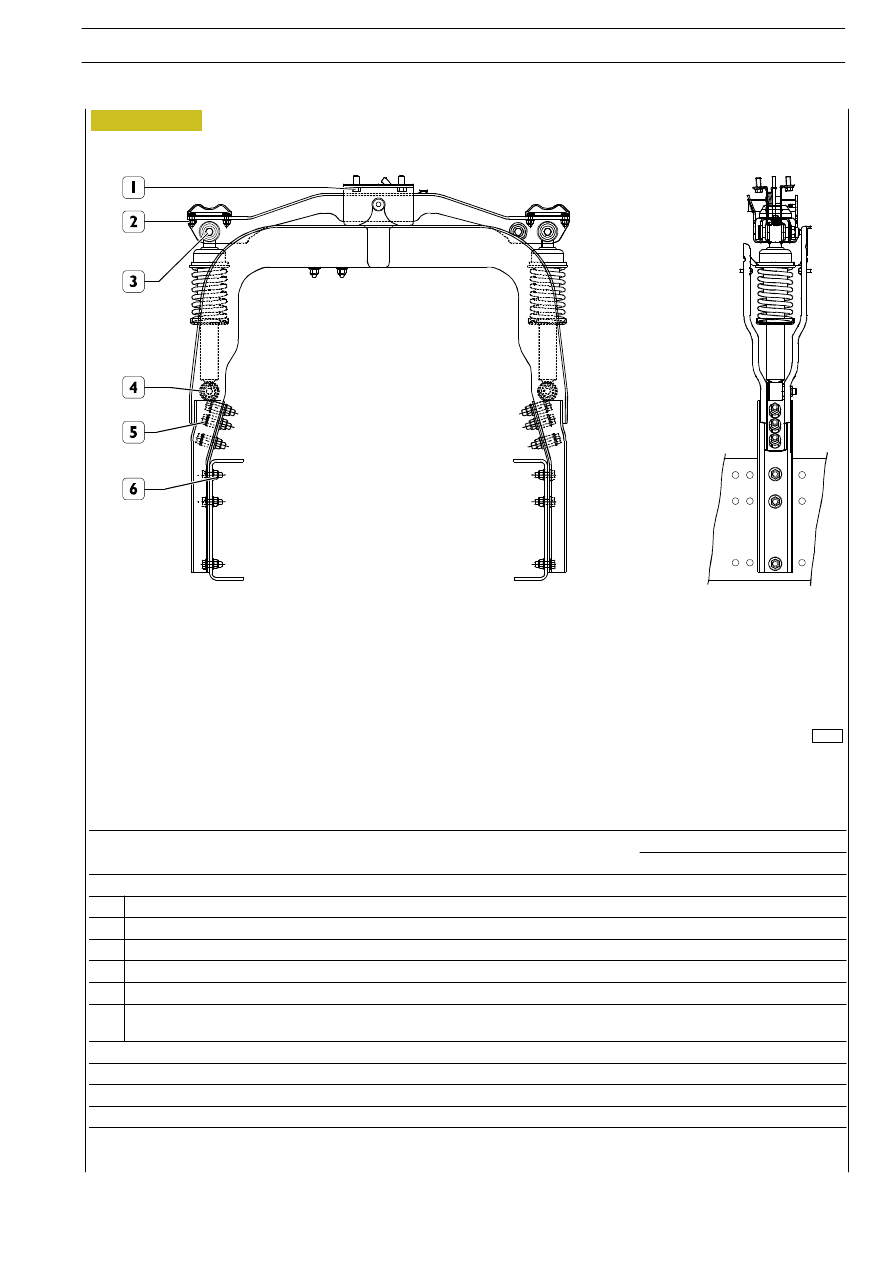

Figura 2

CARROZZERIA E TELAIO

9

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

COPPIE DI SERRAGGIO

PARTICOLARE

COPPIA

PARTICOLARE

Nm

Kgm

Sospensione posteriore cabina

1

Vite a testa esagonale con flangia per fissaggio serratura

82

± 9

(8,2

± 0,8)

2

Dado esagonale autofrenante per fissaggio tampone elastico alla traversa

140

± 14

(14

± 1,4)

3

Vite a testa esagonale per fissaggio superiore ammortizzatore

82

± 8

(8,2

± 0,8)

4

Dado autofrenante e vite a testa esagonale per fissaggio inferiore ammortizzatore

154,5

± 15,5

(15,4

± 1,5)

5

Vite a testa esagonale con flangia per fissaggio mensola alla traversa

204,5

± 21,5

(20,4

± 2,1)

6

Dado esagonale con flangia autofrenante e vite a testa esagonale con flangia per fissag-
gio mensola al telaio

179

± 18

(17,9

± 1,8)

RACCORDI TUBI GAS

5/8” — 18 UNF

15,9

1,6

3/4” — 18 UNF

15,9

1,6

1” — 14 UNF

29,8

3

87327

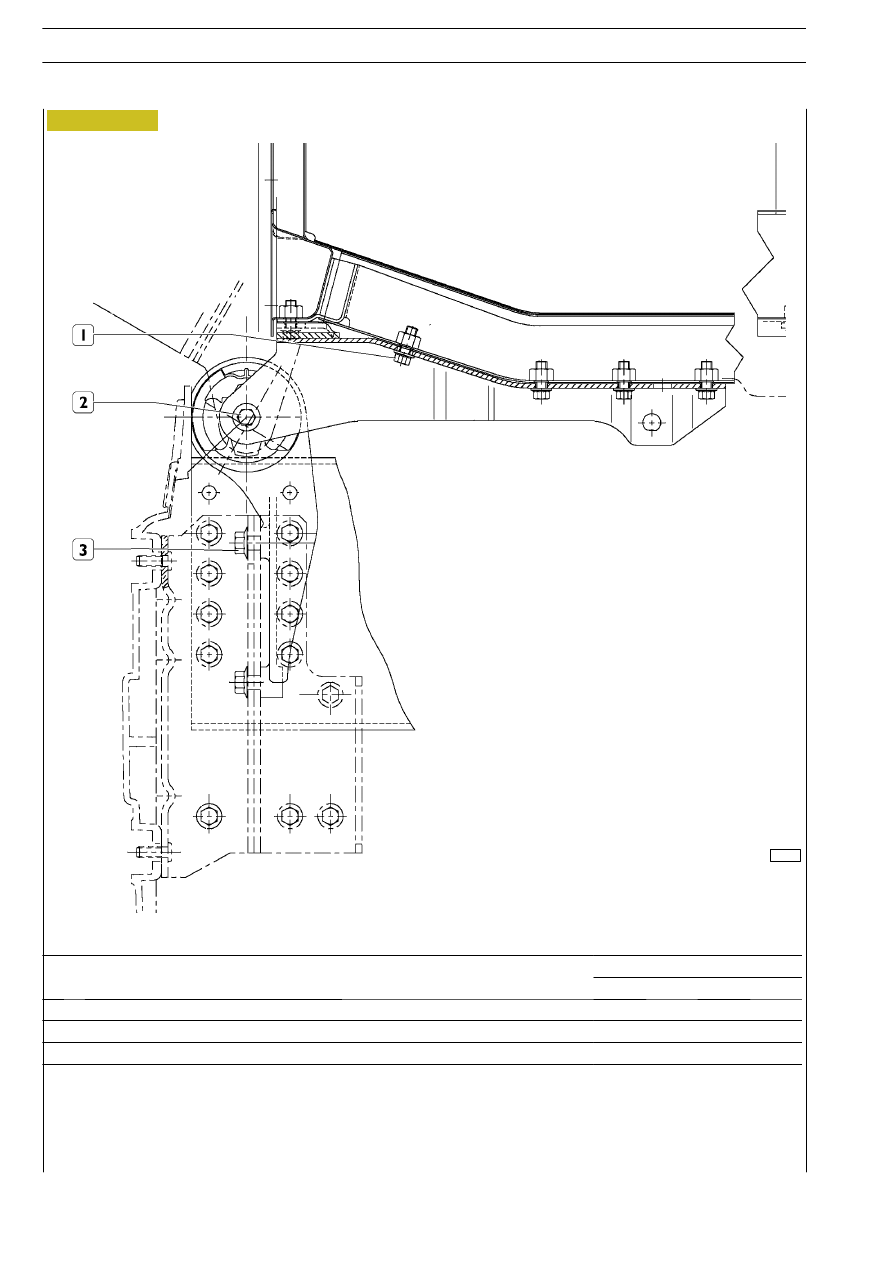

SOSPENSIONE ANTERIORE CABINA TRATTORE AT440 S 40T/FP — CT (Car Transport)

Figura 3

10

CARROZZERIA E TELAIO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

COPPIE DI SERRAGGIO

PARTICOLARE

COPPIA

PARTICOLARE

Nm

Kgm

1

Vite fissaggio supporto cabina

122

± 12

12,2

± 1,2

2

Dado fissaggio boccola elastica

146,5

± 13,5

14,6

± 1,3

3

Vite fissaggio mensola

413

± 41

41,3

± 4,1

99119

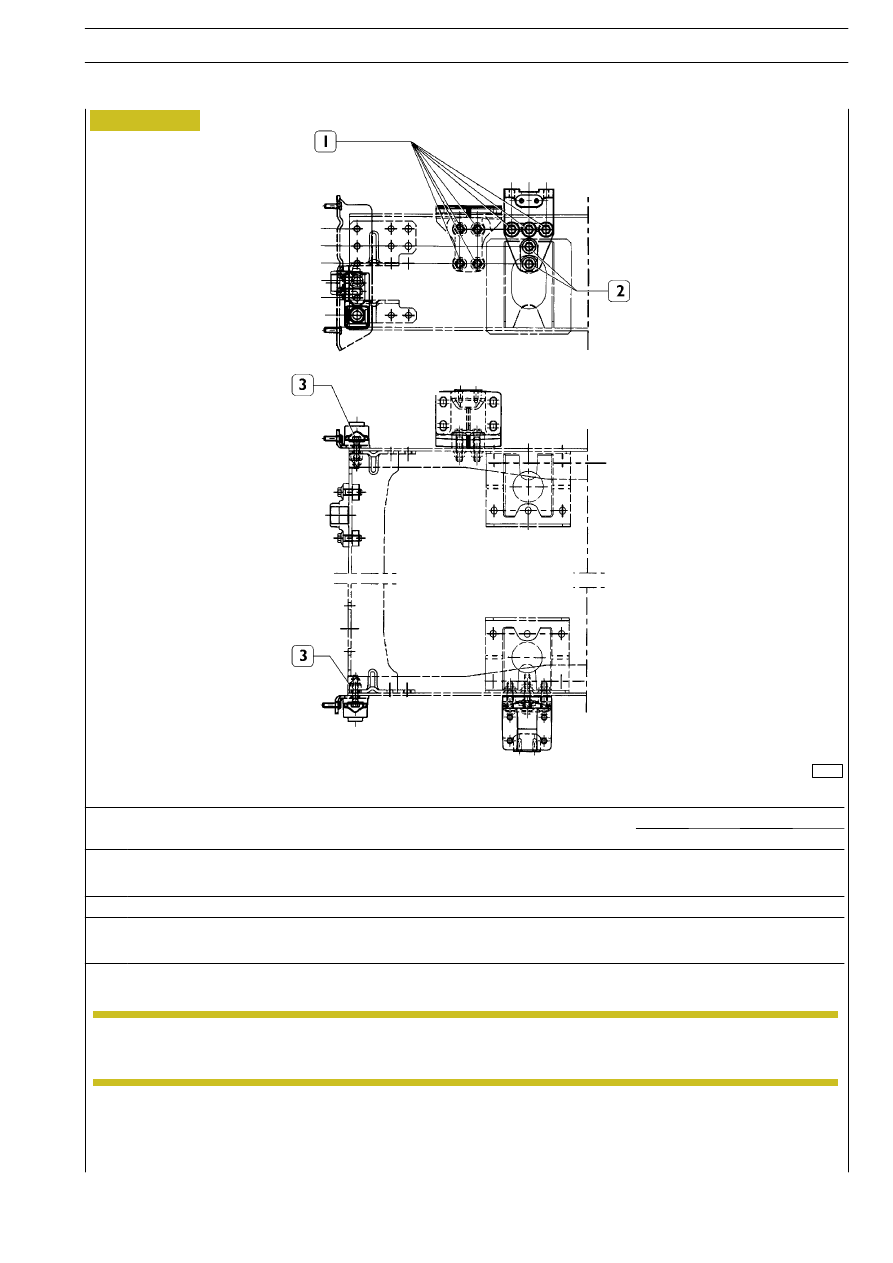

Figura 3/1

I sopporti cabina dei veicoli con guida destra sono montati in posizione scambiata rispetto a quelli rappresentati in
figura.

NOTA

SOPPORTI CABINA VEICOLI GUIDA SINISTRA

10/1

S

TRALIS

AT/AD

CARROZZERIA E TELAIO

Print 603.93.333/A

Revi — Ottobre 2005

COPPIE DI SERRAGGIO

PARTICOLARE

COPPIA

PARTICOLARE

Nm

Kgm

1

Dado M16

Vite M16

226,5

± 22,5

278

± 28

22,6

± 2,2

27,8

± 2,8

2

Vite M16

226,5

± 22,5

22,6

± 2,2

3

Dado M14

Vite M14

179

± 18

146,5

± 14,5

17,9

± 1,8

14,6

± 1,4
