Iveco Stralis AT/AD. Manuale - parte 305





Figura 183

Figura 184

60222

Figura 185

71787

Figura 186

Figura 187

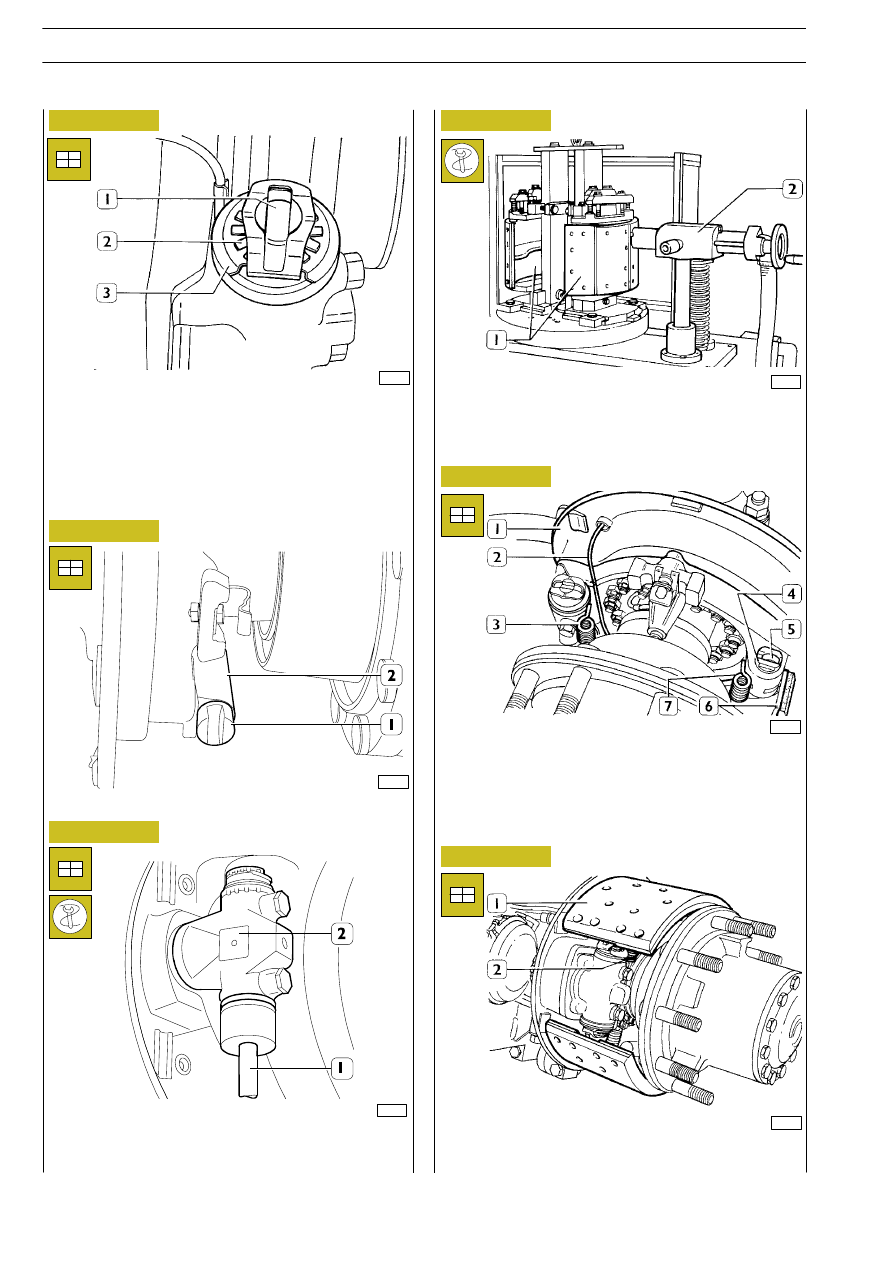

Avvitare completamente le unità di regolazione (2) e svitare
di un giro.
Si attua in tal modo l’inizio intervento del recupero automatico
dell’usura delle guarnizioni frenanti.
Allineare la fresatura del tassello (1) di appoggio ganasce con
l’asola del fermaglio (3).

Per freni tipo Rockwell

40523

Figura 188

40525

Posizionare i tasselli semicircolari (5) sul perno (4) di supporto
ganasce e montare la ganascia inferiore (6).
Inserire il cavo per segnalatore usura guarnizioni nelle mollette
(

⇒) e nel foro del freno (1); inserire le molle di richiamo (3

e 7) sulla ganascia (6).

40524

Con l’apparecchio 99301006 (2) tornire le guarnizioni frenanti
(1).

Per freni tipo Perrot

Inserire i perni di reazione (1) nel corpo freno (2).

Con l’impiego del calettatore 99373002 (1) eseguire il pian-
taggio degli anelli metallici delle guarnizioni di tenuta sul
gruppo freno (2).

40514

Montare la ganascia superiore (1) e agganciare alla stessa la
molla (2) e quindi la molla (7, Figura 187).

S

TRALIS

AT/AD

132

IMPIANTO PNEUMATICO — FRENI

Base — Giugno 2004

Print 603.93.333

Per freni tipo Perrot

Per freni tipo Perrot e Rockwell

Figura 189

Figura 190

Figura 191

Figura 192

Figura 193

60227

40527

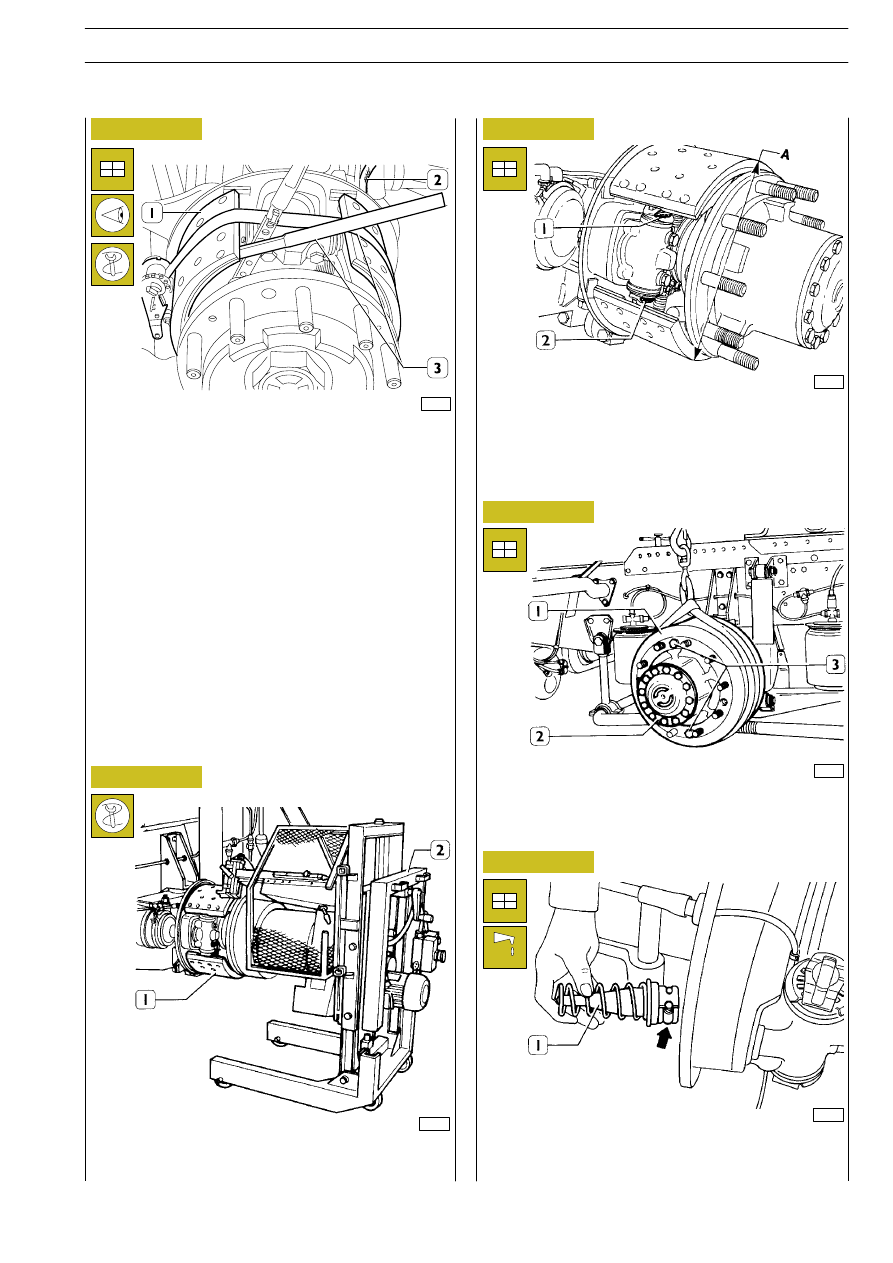

Disponendo dell’apparecchio 99305079 (2) anziché del
99301006 (2, Figura 186) tornire le guarnizioni frenanti (1).

40514A

Svitare le unità di regolazione (1 e 2) in ugual misura fino ad
ottenere il diametro A, inferiore di 2 mm del diametro del
tamburo freno da montare.

40529

Montare il tamburo freno (1) e fissarlo al mozzo ruota (2)
mediante le viti (3).

40530

Ingrassare l’unità a cuneo di comando (1); inserirla nella pro-
pria sede facendo attenzione che i rulli (

⇒) si posizionino nella

relativa pista di scorrimento

Collegare la connessione elettrica per cavo segnalatore usura
guarnizioni (2) aiutando il dado di fissaggio sulla ganascia. Mon-
tare le ganasce (1) nell’apposita sede in modo che la scritta
“Anchor” stampigliata sulla ganascia sia in prossimità dei perni
di reazione e rivolta verso l’operatore.
Agganciare le molle di richiamo ganasce servendosi dell’attrez-
zo 99372211 (3).

Per freni tipo Rockwell e Perrot

IMPIANTO PNEUMATICO — FRENI

133

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Per freni tipo Rockwell

Figura 194

Figura 195

Figura 196

36757

40531

40564

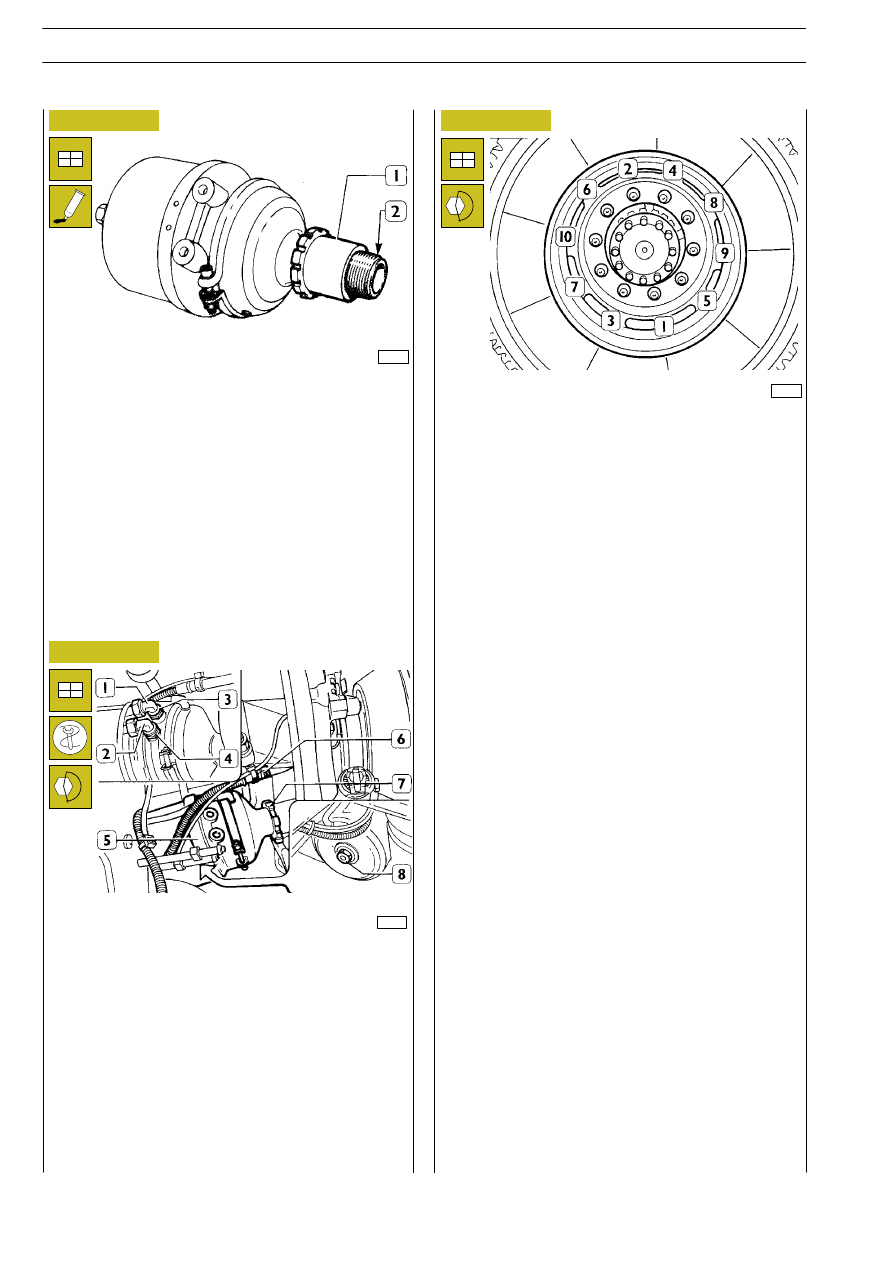

Avvitare manualmente la ghiera (1) sul cannotto (2) fino a
fondo corsa.
Applicare della pasta di tenuta non indurente tipo LOCTITE
573 sui primi filetti del cannotto.

Avvitare a fondo il cilindro combinato (5) nella propria sede.
Verificare che i fori per i raccordi di alimentazione risultino
nella stessa posizione riscontrata allo smontaggio, in caso
contrario svitare opportunamente il cilindro combinato.
Montare i raccordi (3 e 4) e collegare le tubazioni (1 e 2) di
alimentazione.
Alimentare le sezione a membrana del cilindro combinato
agendo sul freno di servizio.
Mediante la chiave 99356006, serrare la ghiera (7) alla coppia
prescritta.
Collegare la connessione elettrica (6) per cavo segnalatore
usura guarnizioni frenanti.
Ripristinare il funzionamento del cilindro combinato (5) avvi-
tando completamente la vite (8).

Montare le ruote e serrare i dadi di fissaggio alla coppia pre-
scritta secondo lo schema rappresentato in figura.

A operazioni ultimate avviare il motore per effettuare la
ricarica dell’impianto pneumatico.
Avviare il veicolo, azionare ripetutamente il pedale del freno,
in entrambi i sensi di marcia, ottenendo così l’assestamento
delle guarnizioni frenanti e il recupero del giuoco fra
guarnizioni frenanti e tamburo.

S

TRALIS

AT/AD

134

IMPIANTO PNEUMATICO — FRENI

Base — Giugno 2004

Print 603.93.333

Revi — Ottobre 2005

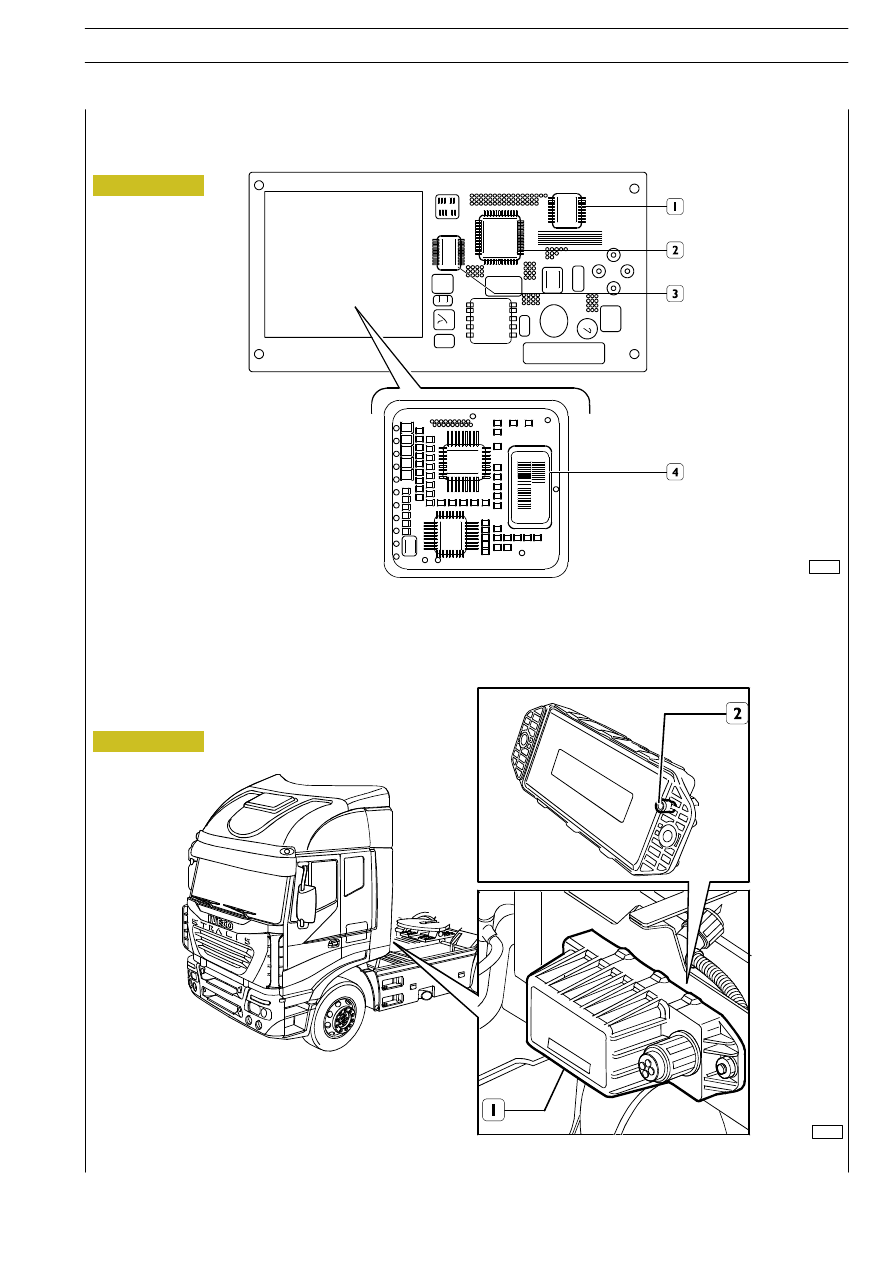

Ubicazione modulo ESP

SISTEMA ESP

Modulo ESP

106256

1. Interfaccia linea CAN — 2. Microprocessore — 3. Accelerometro — 4. Sensore di imbardata

1. Modulo ESP — 2. Perno di riferimento per il montaggio

89009

Figura 197

Figura 198

IMPIANTO PNEUMATICO — FRENI

135

S

TRALIS

AT/AD

Print 603.93.333/A

Base — Giugno 2004

Print 603.93.333/A
