66

SOSPENSIONI

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

73803

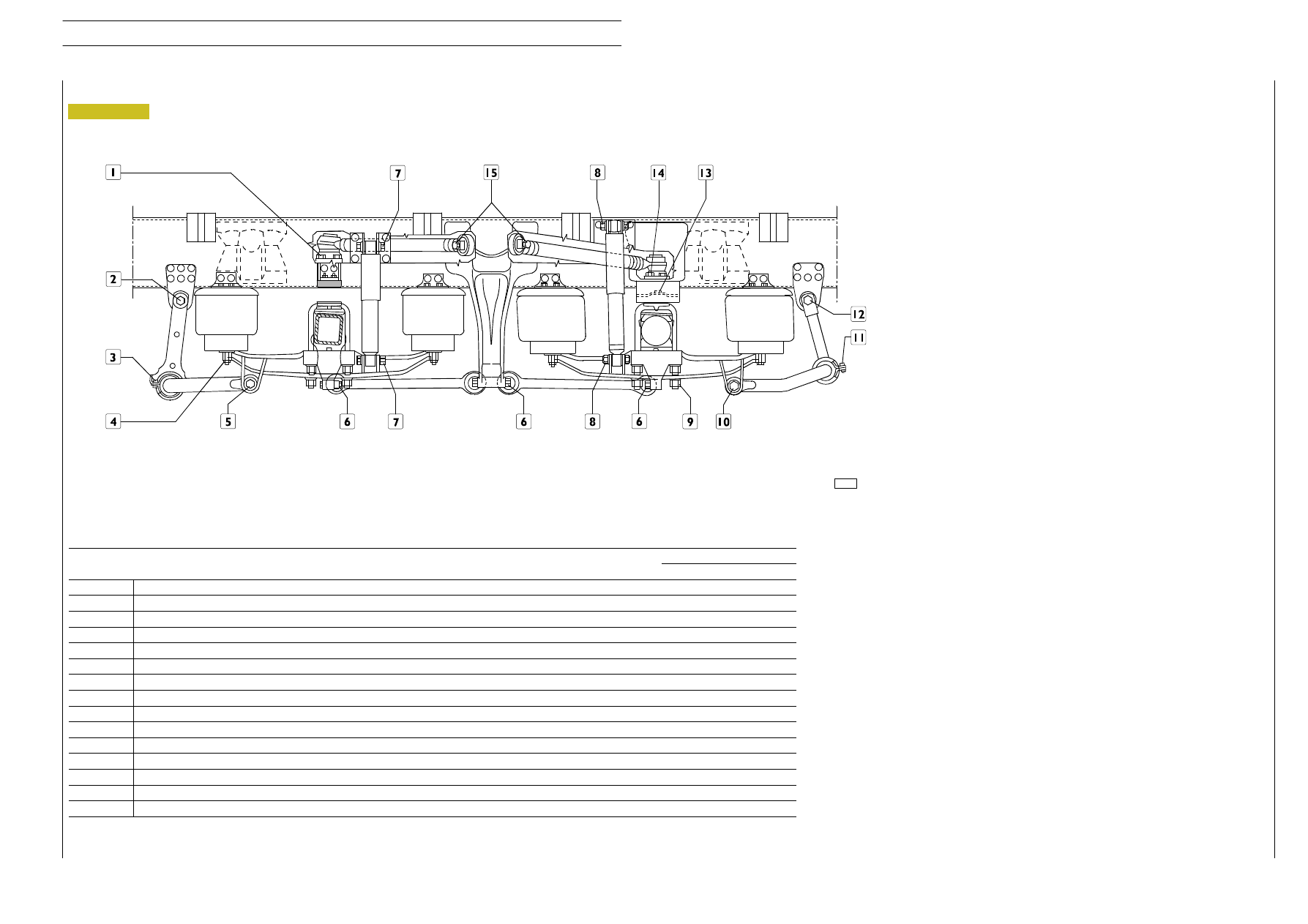

COMPLESSIVO SOSPENSIONE POSTERIORE

Figura 63

SOSPENSIONI

67

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

Sospensione posteriore pneumatica
Veicoli 6x2 P/PT/FT

PARTICOLARE

COPPIA

Nm

kgm

1

Vite M18 braccio triangolare alla scatola ponte

320

÷ 260

32

÷ 26

2

Dado flangiato M20 per fissaggio barra stabilizzatrice su supporto molle ad aria e per fissaggio bielletta su mensola telaio

685

÷ 580

68,5

÷ 58

3

Dado per vite fissaggio ancoraggio elastico alla bielletta

200

÷ 165

20

÷ 16,5

4

Dado fissaggio molla ad aria al sopporto

101

÷ 83

10,1

÷ 8,3

5

Dado M24 con collarino per staffe fissaggio ponte al sopporto sospensione

900

÷ 750

90

÷ 75

6

Dado M18 x 1,5 fissaggio aste longitudinali

460

÷ 375

46

÷ 37,5

7

Dado M20 fissaggio superiore e inferiore ammortizzatore per ponte

250

÷ 210

25

÷ 21

8

Dado M20 fissaggio superiore e inferiore ammortizzatore per assale aggiunto

250

÷ 210

25

÷ 21

9

Dado M20 con collarino per staffe fissaggio assale aggiunto e ponte al supporto sospensione

510

÷ 410

51

÷ 41

10

Dado M20 per perno fissaggio barra stabilizzatrice all‘assale aggiunto

480

÷ 395

48

÷ 39,5

11

Dado per vite fissaggio ancoraggio elastico barra stabilizzatrice alla bielletta

200

÷ 165

20

÷ 16,5

12

Dado M20 per perno fissaggio bielletta alla mensola telaio

480

÷ 395

48

÷ 39,5

13

Dado fissaggio molla ad aria

101

÷ 83

10,1

÷ 8,3

14

Dado M16 autofrenante fissaggio braccio triangolare all‘assale aggiunto

310

÷ 250

31

÷ 25

15

Vite M18 fissaggio braccio triangolare alla mensola

385

÷ 320

38,5

÷ 32

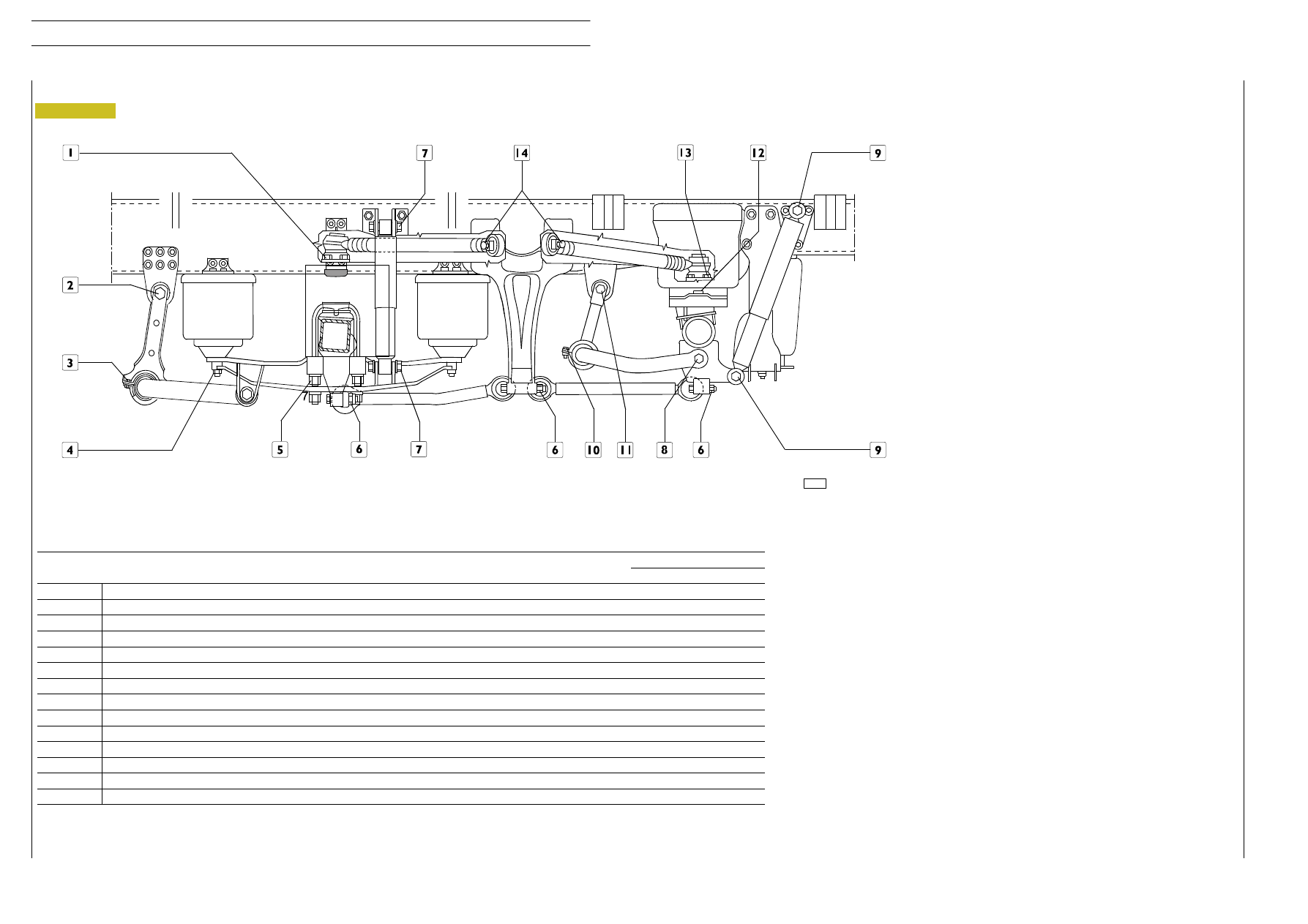

Figura 64

73804

COMPLESSIVO SOSPENSIONE POSTERIORE

68

SOSPENSIONI

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Sospensione posteriore pneumatica
Veicoli 6x2 P/FP/FS

PARTICOLARE

COPPIA

Nm

kgm

1

Vite M16 braccio triangolare alla scatola ponte

320

÷ 260

32

÷ 26

2

Dado flangiato M20 per fissaggio barra stabilizzatrice su supporto molle ad aria e per fissaggio bielletta su mensola telaio

777

÷ 636

77,7

÷ 63,6

3

Dado per vite fissaggio ancoraggio elastico alla bielletta

200

÷ 165

20

÷ 16,5

4

Dado fissaggio molla ad aria al supporto

101

÷ 83

10,1

÷ 8,3

5

Dado M24 con collarino per staffe fissaggio ponte al supporto sospensione

900

÷ 750

90

÷ 75

6

Dado M18 x 1,5 fissaggio aste longitudinali

460

÷ 375

46

÷ 37,5

7

Dado M20 fissaggio superiore e inferiore ammortizzatore per ponte

250

÷ 210

25

÷ 21

8

Dado M20 per perno fissaggio barra stabilizzatrice all‘assale aggiunto

480

÷ 395

48

÷ 39,5

9

Dado M24 fissaggio superiore e inferiore ammortizzatore per assale aggiunto

440

÷ 360

44

÷ 36

10

Dado per vite fissaggio ancoraggio elastico barra stabilizzatrice alla bielletta

200

÷ 165

20

÷ 16,5

11

Dado M20 per perno fissaggio bielletta alla mensola telaio

480

÷ 395

48

÷ 39,5

12

Dado fissaggio molla ad aria

101

÷ 83

10,1

÷ 8,3

13

Dado M16 autofrenante fissaggio braccio triangolare all‘assale aggiunto

310

÷ 250

31

÷ 25

14

Vite M18 fissaggio braccio triangolare alla mensola

385

÷ 320

38,5

÷ 32

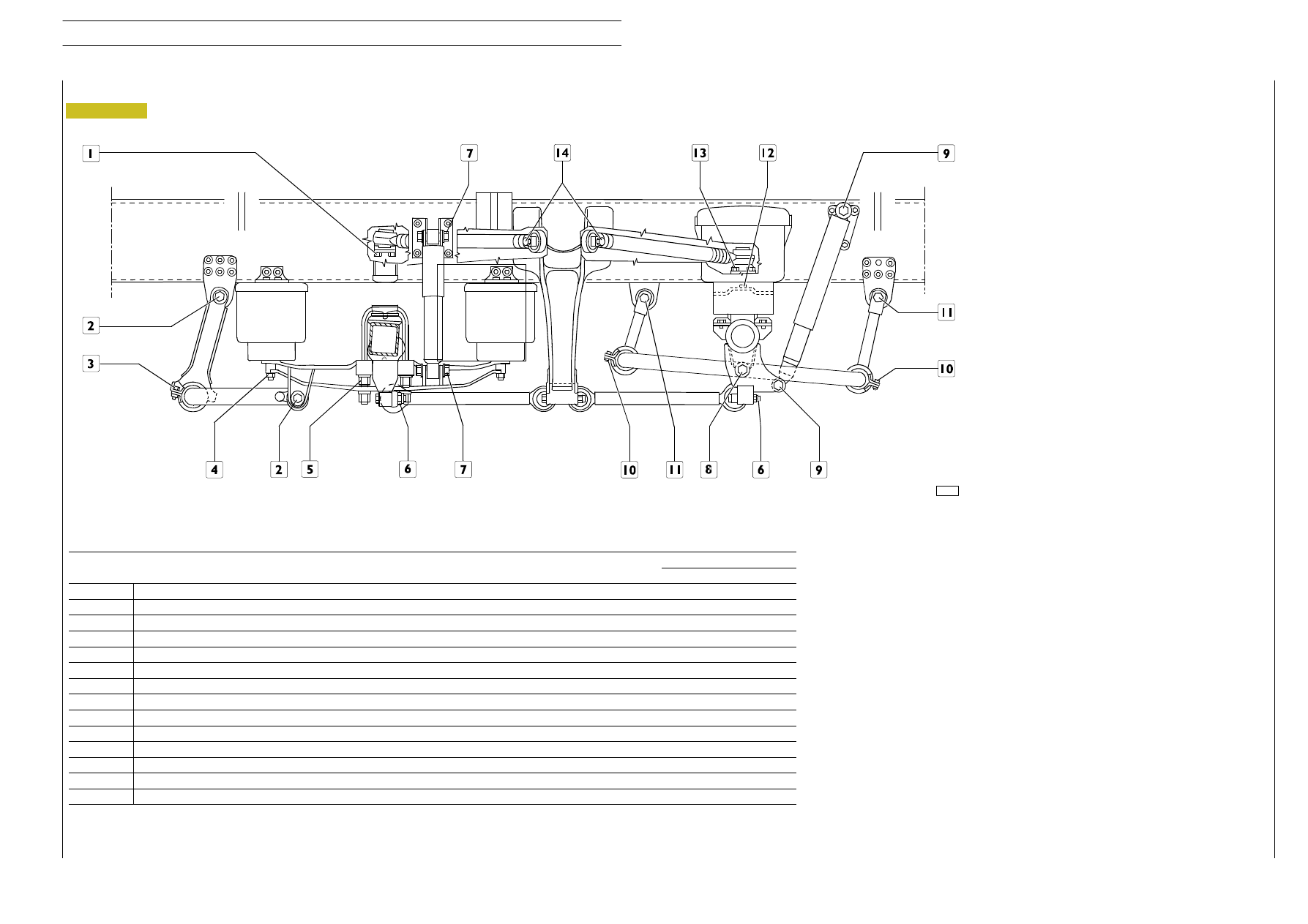

77205

COMPLESSIVO SOSPENSIONE POSTERIORE

Figura 65

SOSPENSIONI

69

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Sospensione posteriore pneumatica
Veicoli 6x2 P/PS

PARTICOLARE

COPPIA

Nm

kgm

1

Vite M16 braccio triangolare alla scatola ponte

330

÷ 270

33

÷ 27

2

Dado flangiato M20 per fissaggio barra stabilizzatrice su supporto molle ad aria e per fissaggio bielletta su mensola telaio

685

÷ 560

68,5

÷ 56

3

Dado per vite fissaggio ancoraggio elastico alla bielletta

200

÷ 165

20

÷ 16,5

4

Dado fissaggio molla ad aria al supporto

101

÷ 83

10,1

÷ 8,3

5

Dado M24 con collarino per staffe fissaggio ponte al supporto sospensione

704

÷ 576

70

÷ 57,6

6

Dado M18 x 1,5 fissaggio aste longitudinali

460

÷ 375

46

÷ 37,5

7

Dado M20 fissaggio superiore e inferiore ammortizzatore per ponte

250

÷ 210

25

÷ 21

8

Dado M20 per perno fissaggio barra stabilizzatrice all‘assale aggiunto

480

÷ 395

48

÷ 39,5

9

Dado M24 fissaggio superiore e inferiore ammortizzatore per assale aggiunto

440

÷ 360

44

÷ 36

10

Dado per vite fissaggio ancoraggio elastico barra stabilizzatrice alla bielletta

200

÷ 165

20

÷ 16,5

11

Dado M20 per perno fissaggio bielletta alla mensola telaio

480

÷ 395

48

÷ 39,5

12

Dado fissaggio molla ad aria

101

÷ 83

10,1

÷ 8,3

13

Dado M16 autofrenante fissaggio braccio triangolare all‘assale aggiunto

310

÷ 250

31

÷ 25

14

Vite M18 fissaggio braccio triangolare alla mensola

385

÷ 320

38,5

÷ 32
