Iveco Stralis AT/AD. Manuale - parte 254

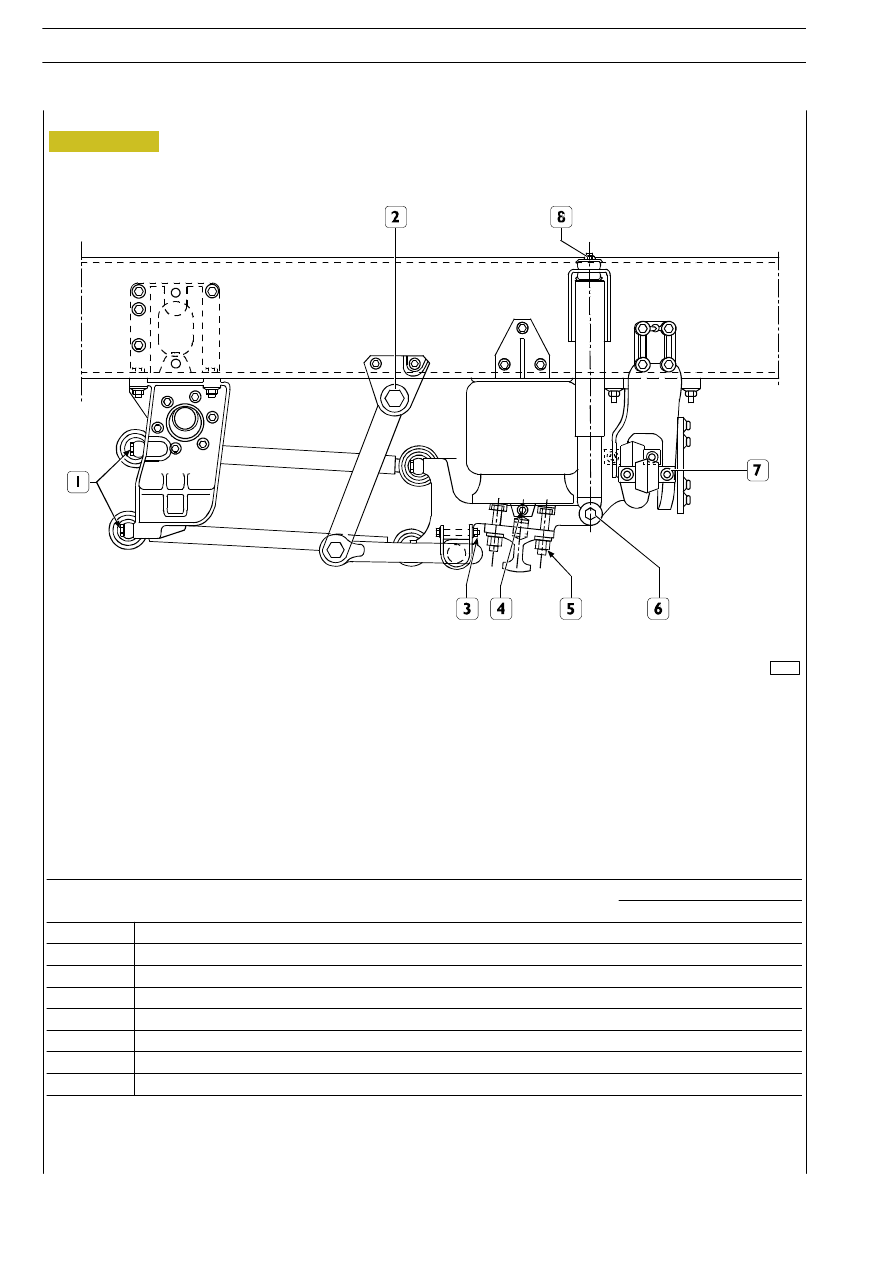

Sospensione anteriore pneumatica con barre

74373

Figura 59

62

SOSPENSIONI

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

.

PARTICOLARE

COPPIA

Nm

kgm

1

Vite M18 per fissaggio aste longitudinali ai supporti

420

÷ 344

42

÷ 34,4

2

Dado M20 per perno fissaggio bielletta al telaio e alla barra stabilizzatrice

480

÷ 395

48

÷ 39,5

3

Vite M14 fissaggio ancoraggio elastico all’assale

197

÷ 161

19,7

÷ 16,1

4

Vite M12 per fissaggio molla ad aria al supporto

133

÷ 109

13,3

÷ 10,9

5

Dado M20 x 1,5 per vite fissaggio supporto ancoraggi all’assale

510

÷ 417

51

÷ 41,7

6

Vite M20 fissaggio ammortizzatore all’assale

285

÷ 233

28,5

÷ 23,3

7

Dado M16 per vite fissaggio barra Panhard ai supporti

227

÷ 186

22,7

÷ 18,6

8

Dado M14 x 1,5 fissaggio ammortizzatore al telaio

70

÷ 57

7

÷ 5,7

Figura 60

73802

SOSPENSIONI

63

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

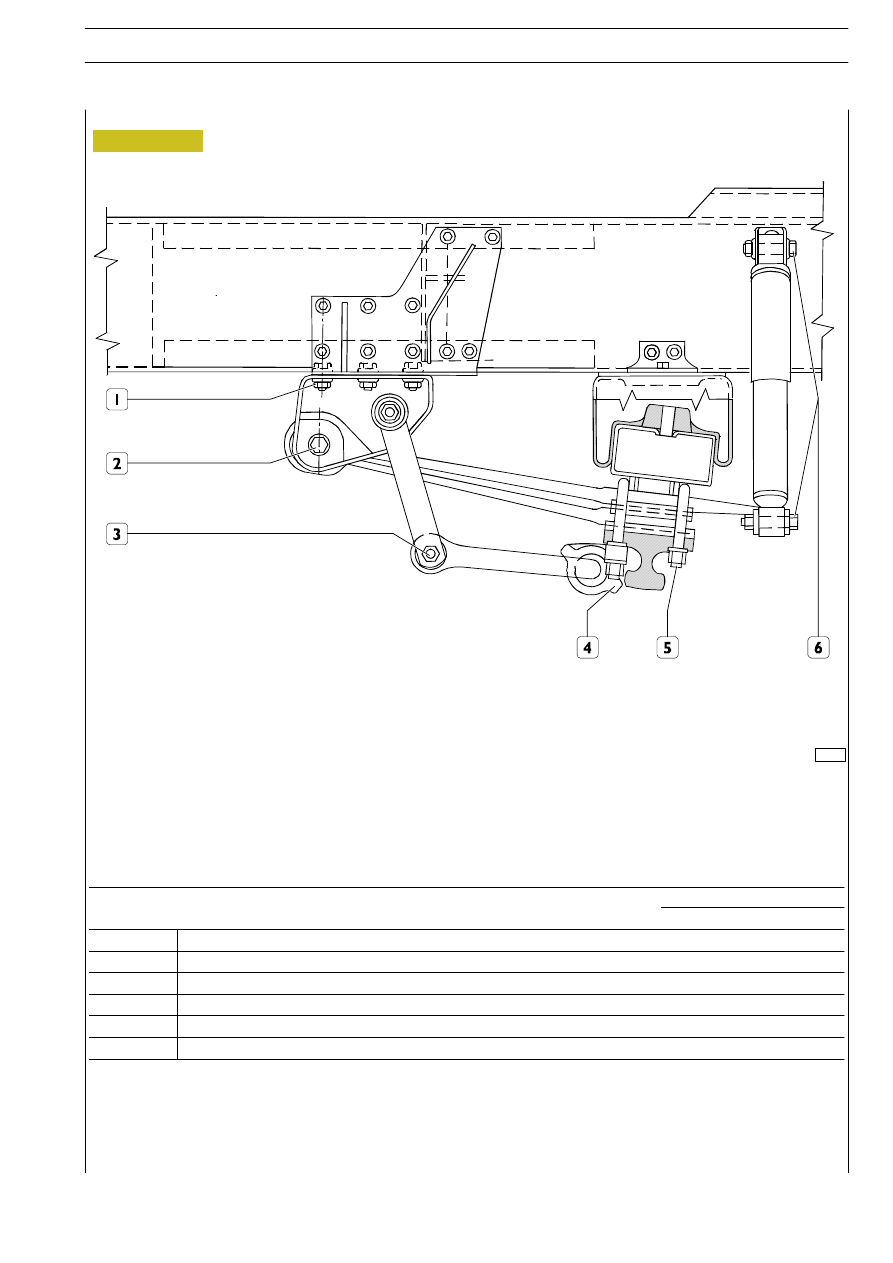

Sospensioni pneumatiche assale aggiunto centrale
Veicoli 6x2 TX/P

PARTICOLARE

COPPIA

Nm

kgm

1

Dado flangiato M14 per vite fissaggio supporto anteriore al telaio

200

÷ 160

20

÷ 16

2

Dado flangiato M20 x 1,5 per vite fissaggio anteriore molla a balestra

780

÷ 640

78

÷ 64

3

Vite M18 per vite fissaggio barra stabilizzatrice alla bielletta

715

÷ 585

71,5

÷ 58,5

4

Vite ad esagono incassato M12 per fissaggio collegamento elastico all‘assale

122

÷ 100

12,2

÷ 10

5

Dado con collarino M20 x 1,5 per staffe: fissaggio molla a balestra all‘assale

510

÷ 410

51

÷ 41

6

Dado flangiato M16 per vite fissaggio inferiore e superiore ammortizzatore

165

÷ 135

16,5

÷ 13,5

87000

Figura 61

64

SOSPENSIONI

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Print 603.93.333

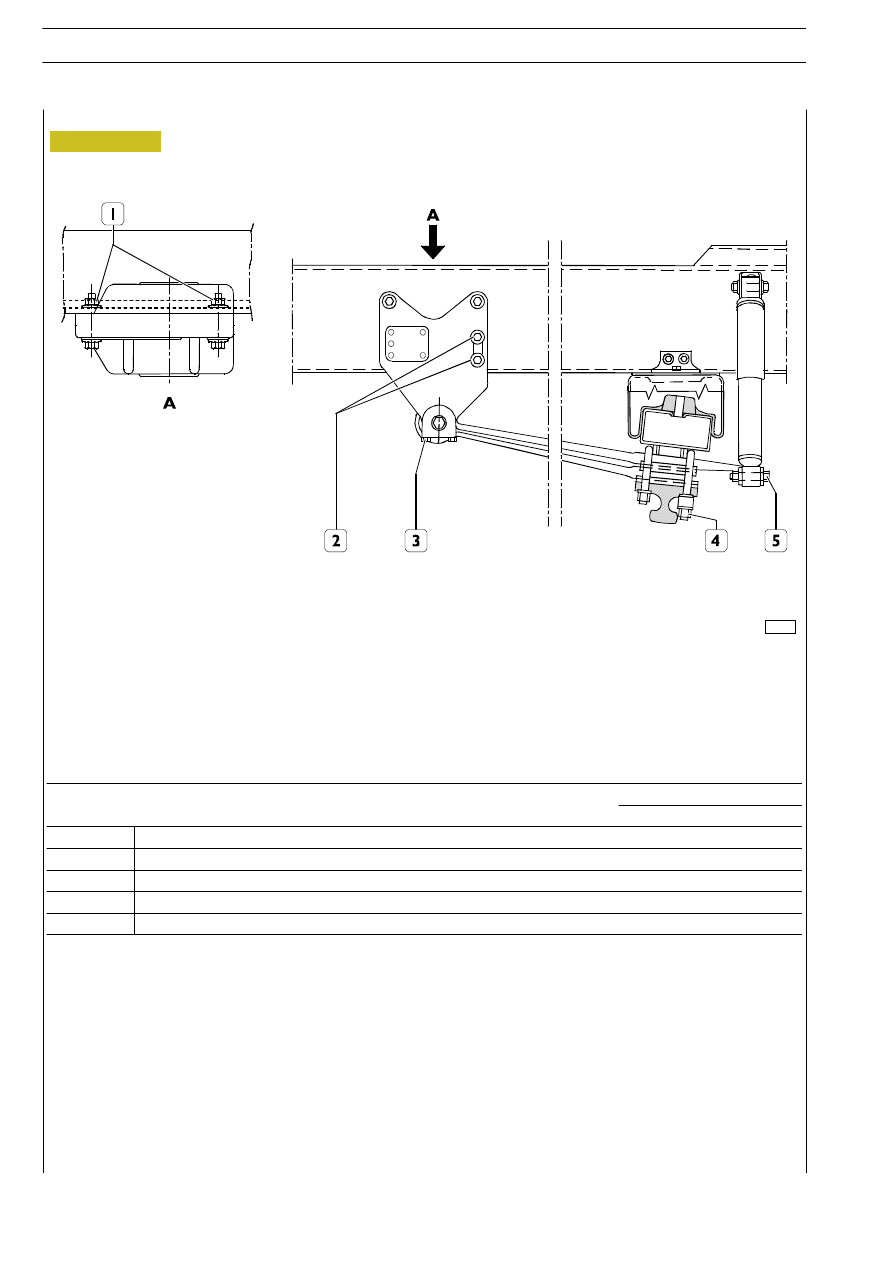

Sospensione pneumatiche assale aggiunto centrale
Veicoli 6x2 X/P — X/FP

PARTICOLARE

COPPIA

Nm

kgm

1

Dado M16 per fissaggio supporto al telaio

250

÷ 300

25

÷ 30

2

Dado M14 per fissaggio supporto al telaio

160

÷ 200

16

÷ 20

3

Vite fissaggio anteriore

185

÷ 225

18,5

÷ 22,5

4

Dado per fissaggio staffe

417

÷ 510

41,5

÷ 51

5

Dado fissaggio ammortizzatore

170

÷ 208

17

÷ 20,8

61552

10

Figura 62

SOSPENSIONI

65

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

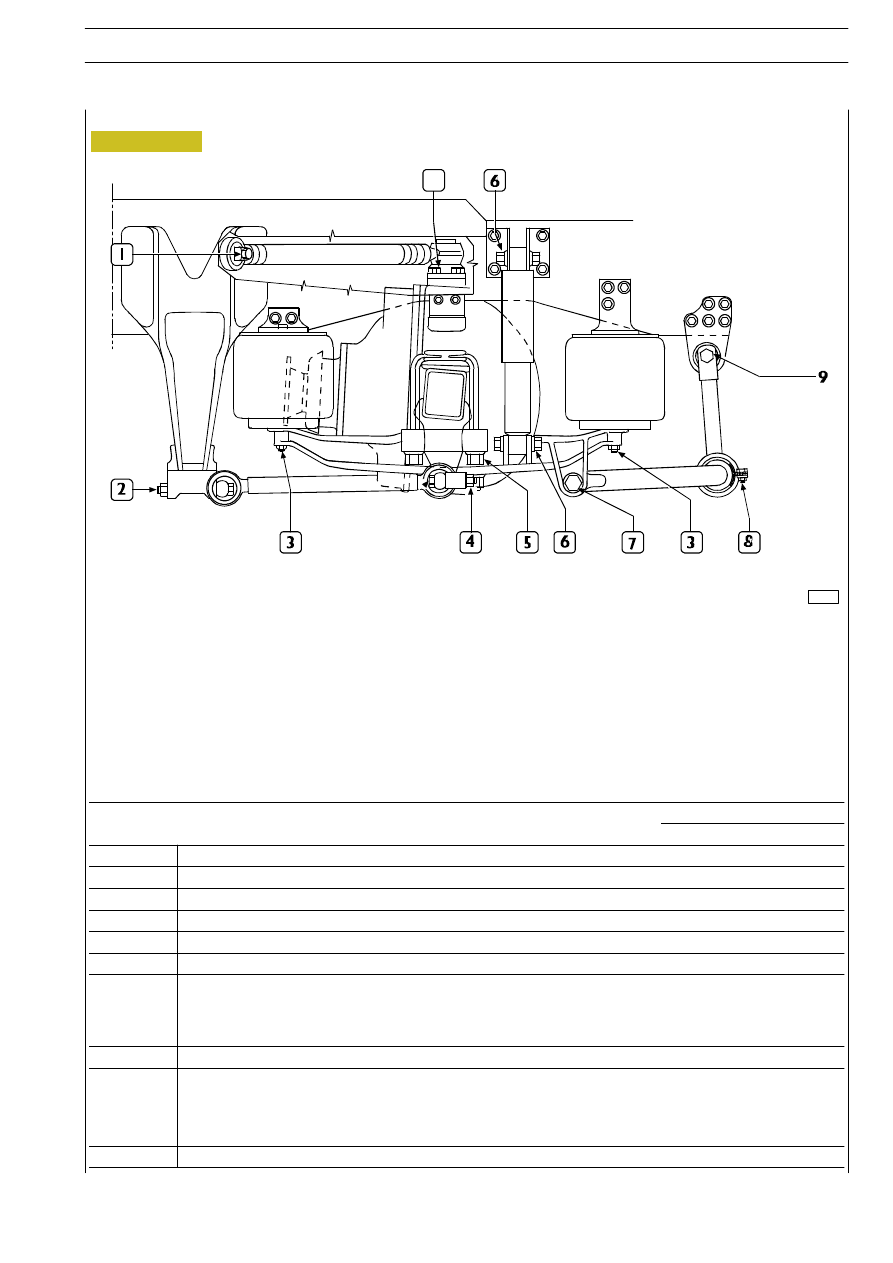

Sospensione posteriore pneumatica
Veicoli 4x2 + 6x2 C

PARTICOLARE

COPPIA

Nm

kgm

1

Vite M18 x 1,5 fissaggio braccio triangolare alla mensola

385

÷ 320

38,5

÷ 32

2

Dado M18 x 1,5 per vite fissaggio asta longitudinale alla mensola

460

÷ 375

46

÷ 37,5

3

Dado fissaggio molle ad aria al supporto

101

÷ 83

10,1

÷ 8,3

4

Dado M18 x 1,5 per vite fissaggio asta longitudinale

460

÷ 375

46

÷ 37,5

5

Dado con collarino M24 x 2 per staffe fissaggio ponte al supporto posteriore

900

÷ 750

90

÷ 75

6

Dado M20 per vite fissaggio superiore ed inferiore ammortizzatore

250

÷ 210

25

÷ 21

7

Dado M20 per perno fissaggio barra stabilizzatrice al supporto:

— 16750725
— 16984735
— 8161193

480

÷ 395

685

÷ 560

777

÷ 636

48

÷ 39,5

68,5

÷ 56

77,7

÷ 63,6

8

Dado M12 per vite fissaggio barra stabilizzatrice alla bielletta

200

÷ 165

20

÷ 16,5

9

Dado M20 per perno fissaggio bielletta al supporto:

— 16750725
— 16984735
— 8161193

480

÷ 395

685

÷ 560

777

÷ 636

48

÷ 39,5

685

÷ 56

77,7

÷ 63,6

10

Vite M16 x 1,5 fissaggio braccio triangolare alla scatola ponte

320

÷ 260

32

÷ 26
