58

SOSPENSIONI

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

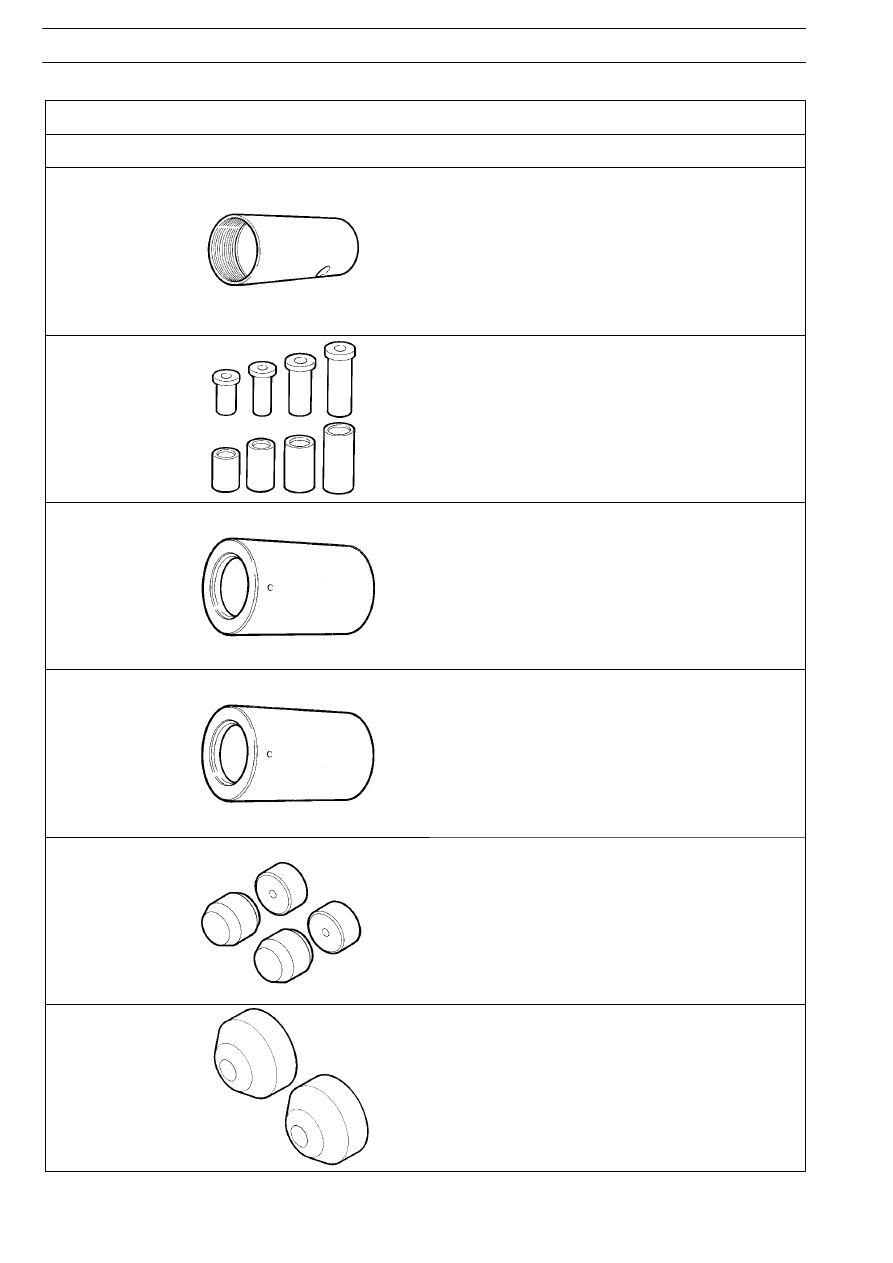

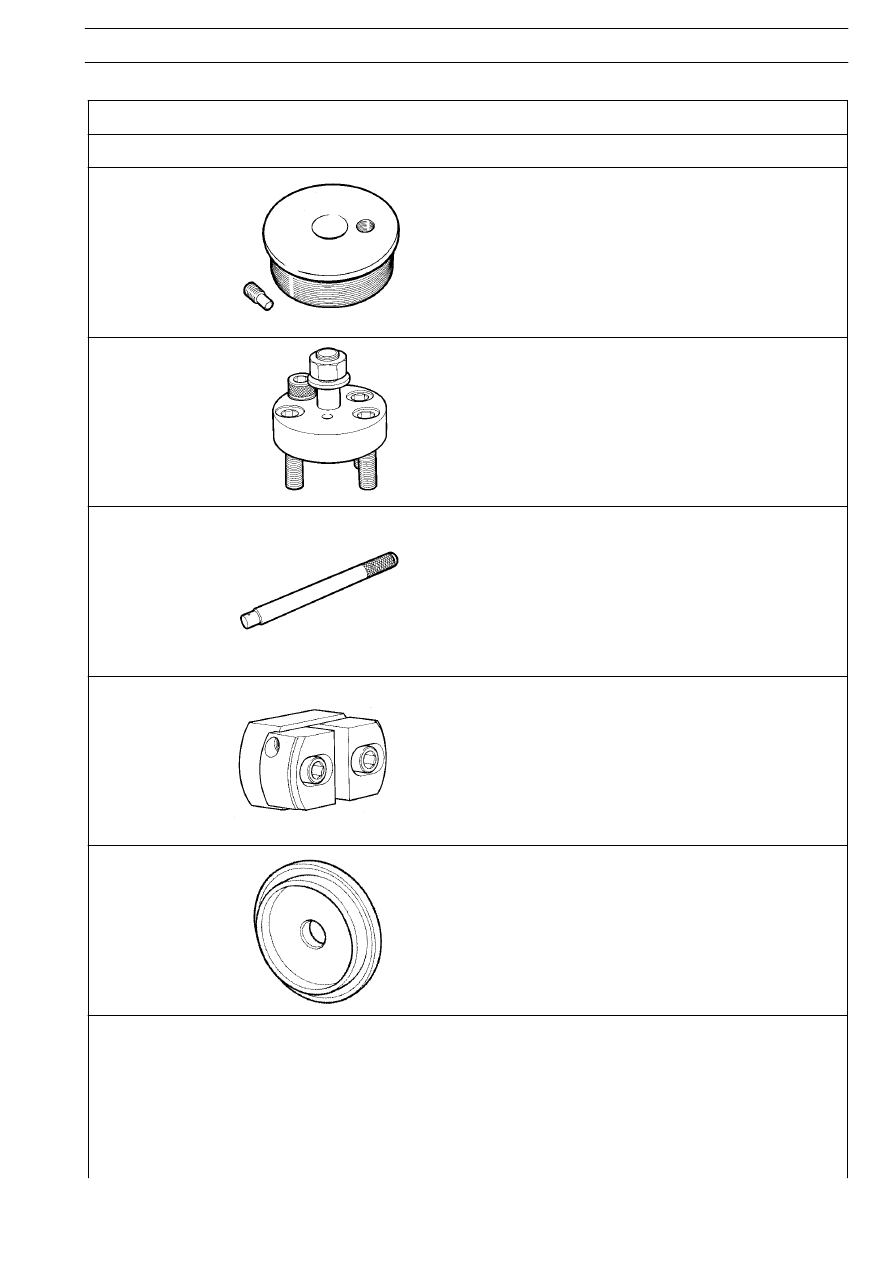

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99346004

Boccola filettata (usare con 99346001 e 99363245)

99346049

Attrezzo per smontaggio e rimontaggio tasselli elastici su barra sta-
bilizzatrice e molla a balestra.

99346238

Cannotto per montaggio pista interna cuscinetto obliquo interno
(usare con boccole specifiche)

99346243

Cannotto per montaggio pista interna cuscinetto obliquo esterno
(usare con boccole specifiche)

99346247

Tamponi di riferimento per calibrazione sospensioni ECAS

99346248

Tamponi di riferimento per calibrazione sospensioni ECAS (solo
Low Tractor). Per ponti posteriori usare con 99346247

SOSPENSIONI

59

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99363245

Boccola filettata (usare con 99346001 e 99346004)

99363296

Attrezzo da applicare su perno porta cuscinetti per montaggio
anello interno cuscinetti obliqui (usare con 99346001 —99346004
—99346238—99346243—99363245)

99370007

Impugnatura intercambiabile per battitoi

99374094

Battitoio per montaggio anelli esterni cuscinetti (134

÷215) (usare

con 99370007)

99374119

Calettatore per montaggio guarnizione di tenuta sul supporto mol-
la

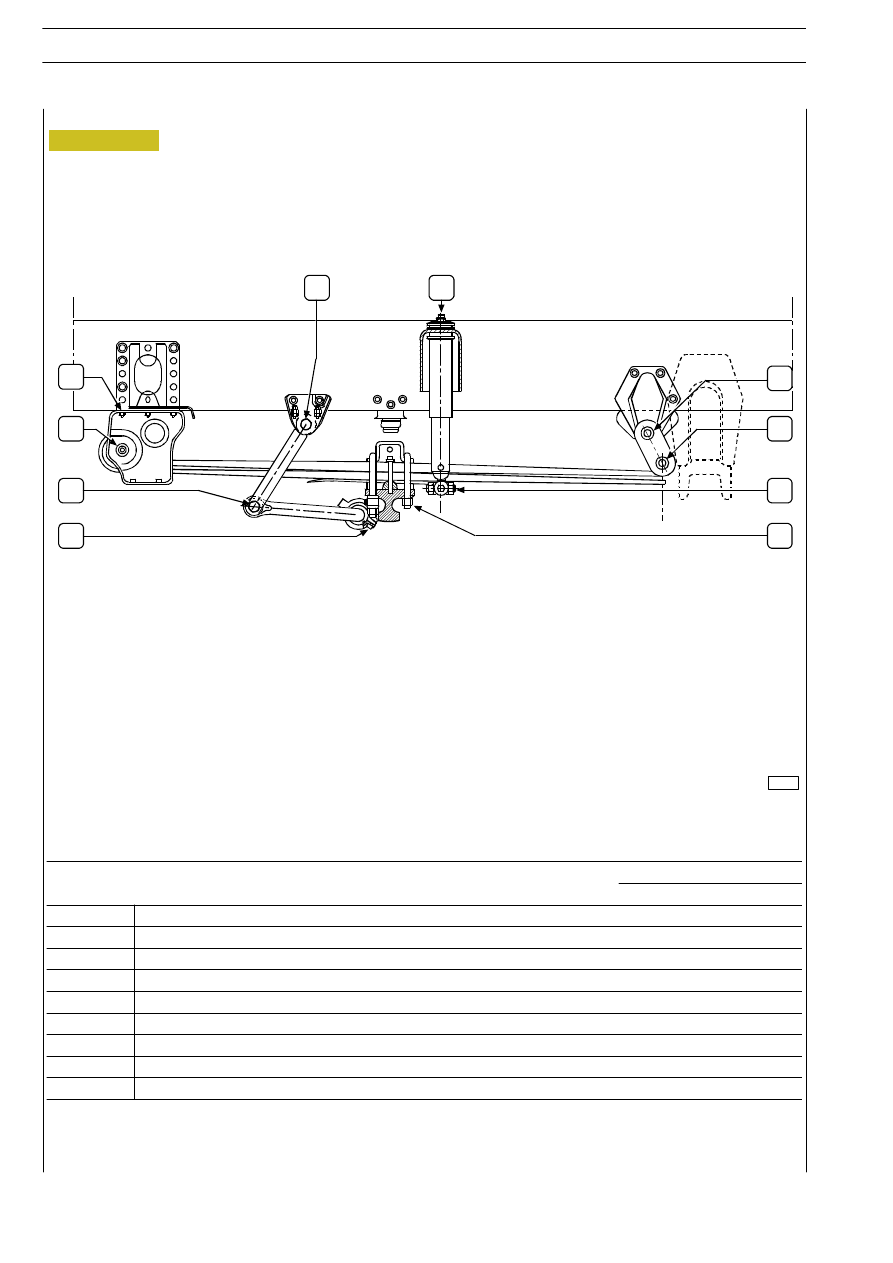

Figura 57

9

8

7

2

6

5

4

3

2

1

61551

60

SOSPENSIONI

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

COPPIE DI SERRAGGIO

Sospensione anteriore meccanica

PARTICOLARE

COPPIA

Nm

kgm

1

Dado flangiato M14 per vite fissaggio supporto anteriore al telaio

200

÷ 160

20

÷ 16

2

Dado flangiato M20 x 1,5 per vite fissaggio anteriore e posteriore molla a balestra

780

÷ 640

78

÷ 64

3

Vite M18 per vite fissaggio barra stabilizzatrice alla bielletta

715

÷ 585

71,5

÷ 58,5

4

Vite ad esagono incassato M12 per fissaggio collegamento elastico all‘assale

122

÷ 100

12,2

÷ 10

5

Dado con collarino M20 x 1,5 per staffe: fissaggio molla a balestra all‘assale

510

÷ 410

51

÷ 41

6

Dado flangiato M16 per vite fissaggio inferiore ammortizzatore

165

÷ 135

16,5

÷ 13,5

7

Dado flangiato M20 x 1,5 per vite fissaggio biscottino al supporto posteriore

780

÷ 640

78

÷ 64

8

Dado M14 x 1,5 fissaggio superiore ammortizzatore

70

÷ 57

7

÷ 5,7

9

Dado flangiato M20 per vite fissaggio barra stabilizzatrice al supporto

480

÷ 395

48

÷ 39,5

Sospensione anteriore pneumatica

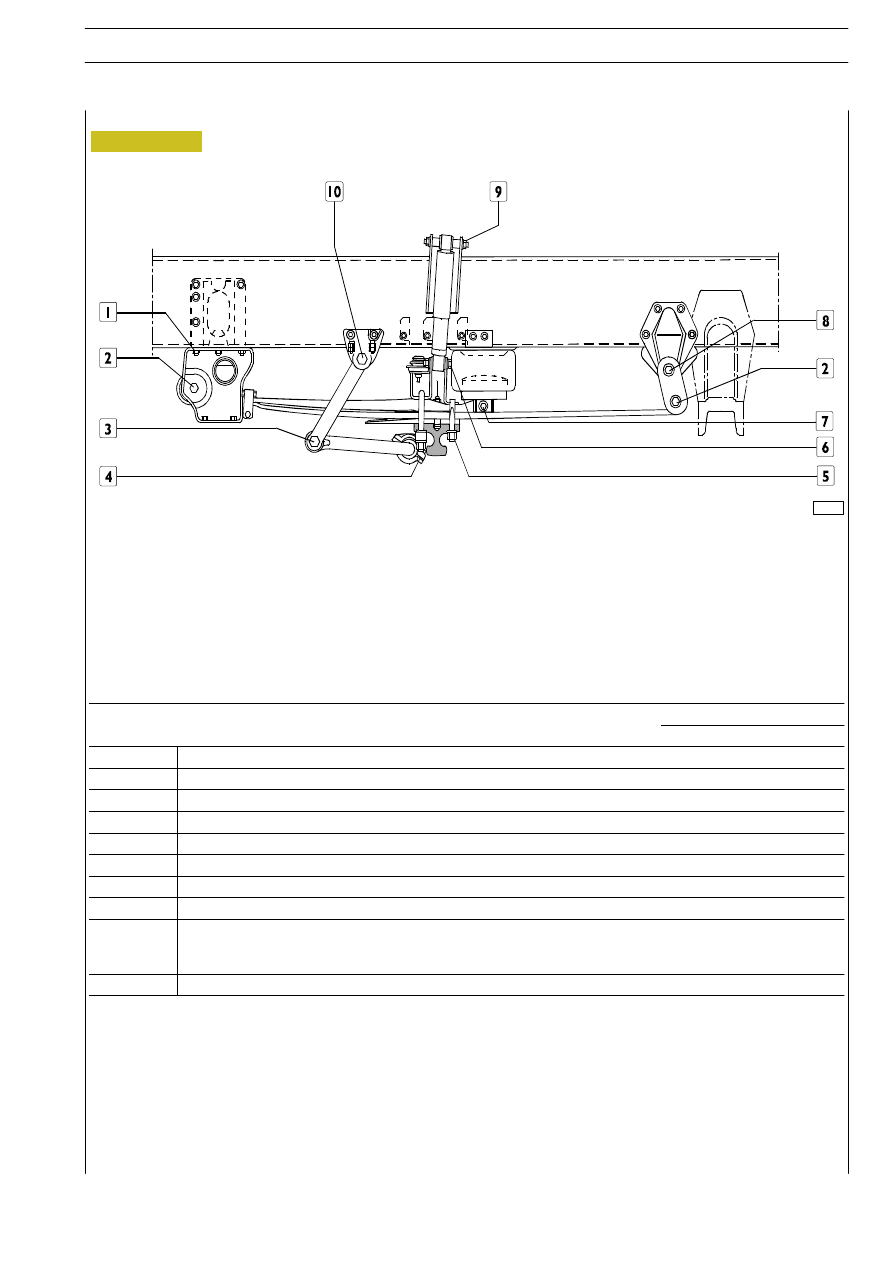

Figura 58

73801

SOSPENSIONI

61

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

PARTICOLARE

COPPIA

Nm

kgm

1

Dado flangiato M14 per vite fissaggio supporto anteriore al telaio

200

÷ 160

20

÷ 16

2

Dado flangiato M20 x 1,5 per vite fissaggio anteriore e posteriore molla a balestra

780

÷ 640

78

÷ 64

3

Vite M18 per vite fissaggio barra stabilizzatrice alla bielletta

715

÷ 585

71,5

÷ 58,5

4

Vite ad esagono incassato M12 per fissaggio collegamento elastico all‘assale

122

÷ 100

12,2

÷ 10

5

Dado con collarino M20 x 1,5 per staffe: fissaggio molla a balestra all‘assale

510

÷ 410

51

÷ 41

6

Dado flangiato M16 per vite fissaggio inferiore ammortizzatore

165

÷ 135

16,5

÷ 13,5

7

Vite M16 x per fissaggio molla ad aria

249

÷ 204

24,9

÷ 20,4

8

Dado flangiato M20 x 1,5 per vite fissaggio biscottino al supporto posteriore

780

÷ 640

78

÷ 64

9

Dado flangiato M14 x 1,5 fissaggio superiore ammortizzatore per vite fissaggio
superiore ammortizzatore
Dado flangiato M16 per vite fissaggio superiore ammortizzatore

70

÷ 57

165

÷ 135

7

÷ 5,7

16,5

÷ 13,5

10

Dado flangiato M20 per vite fissaggio barra stabilizzatrice al supporto

480

÷ 395

48

÷ 39,5
