Iveco Stralis AT/AD. Manuale - parte 225

S

TRALIS

AT/AD

76

ASSALE AGGIUNTO POSTERIORE RIGIDO A SOLLEVAMENTO IDRAULICO 56082/T1 (N 9171)

Base — Giugno 2004

Print 603.93.333

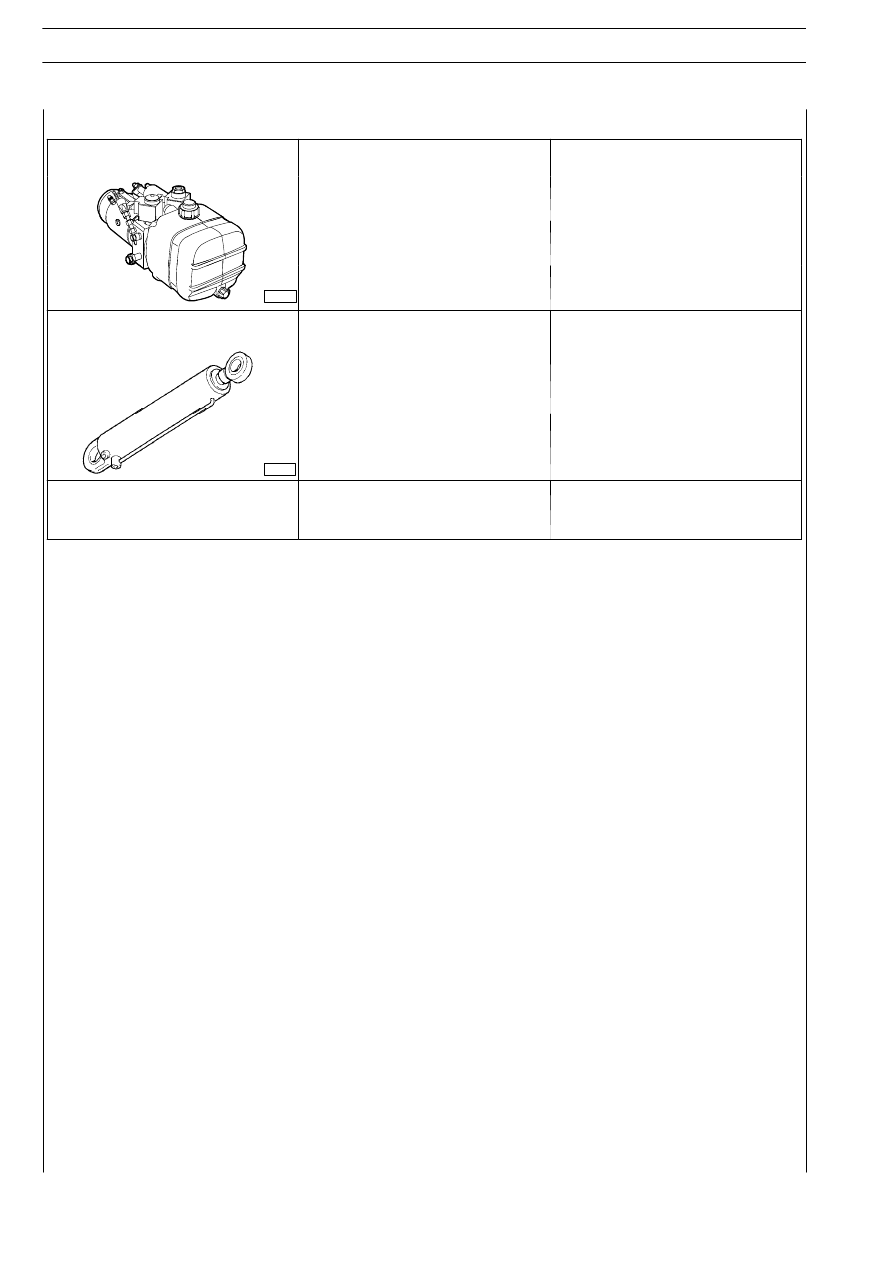

CARATTERISTICHE E DATI

Pompa elettroidraulica
(sospensioni meccaniche)

Tensione di alimentazione

24 V

Pressione massima di uscita

210

± 10 bar

60185

Capacità nominale serbatoio

3 L

Cilindro di sollevamento
(sospensioni meccaniche)

Pressione nominale

180 bar

40454

Corsa

290+1,5 mm

Olio impianto di
sollevamento
Tutela GI/A

Quantità di olio per impianto di solleva-
mento per veicoli con sospensioni mecca-
niche

5,5 Litri

51480

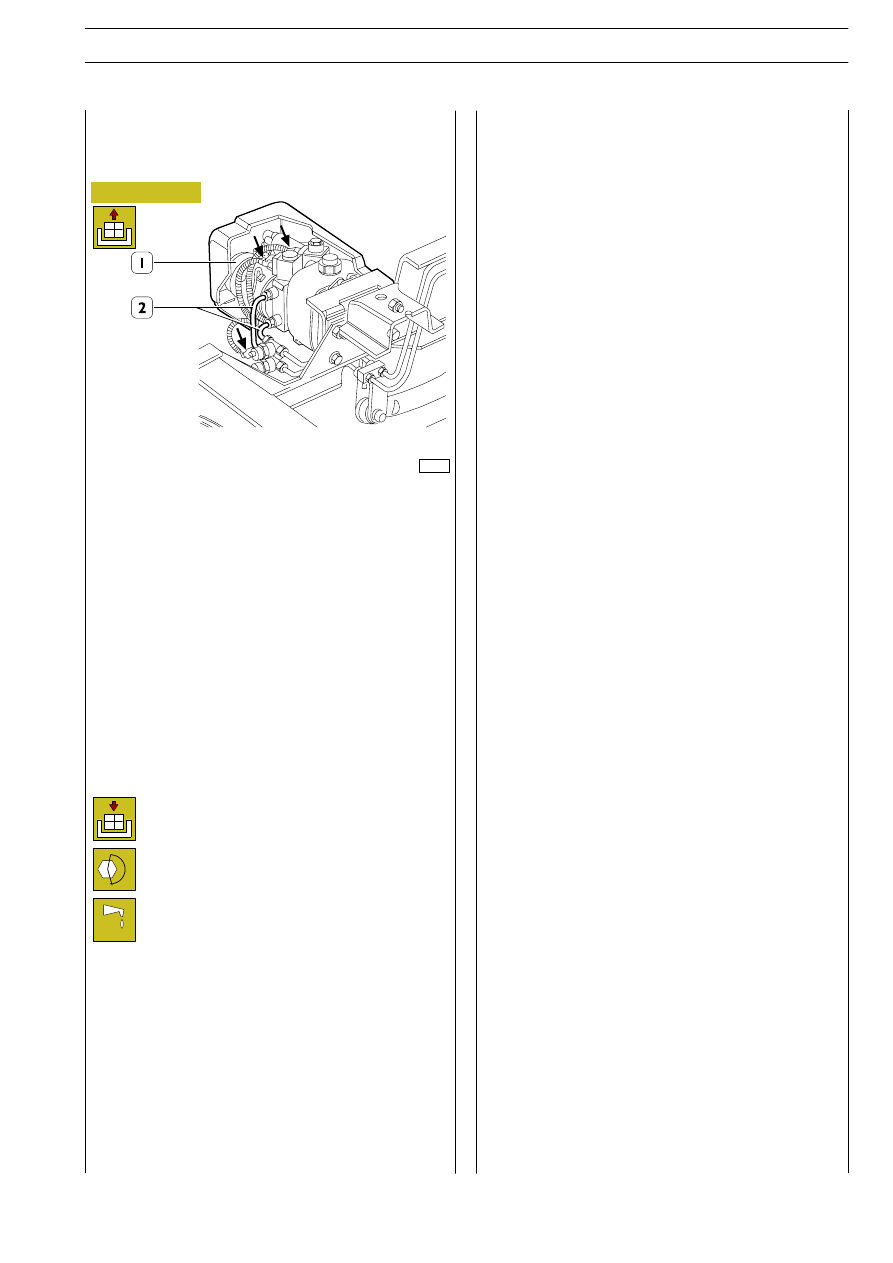

Figura 7

Staccare le connessioni elettriche (

⇒).

Staccare le tubazioni (2) scaricando l’olio contenuto nelle tu-
bazioni stesse.

Svitare le viti e staccare il gruppo pompa elettroidraulica (1)
completo di serbatoio.

Riattacco

Per il riattacco invertire le operazioni eseguite per lo
stacco ed attenersi alle coppie di serraggio prescritte.

Ripristinare il livello dell’olio nel serbatoio pompa

52760

POMPA ELETTROIDRAULICA

Stacco

ASSALE AGGIUNTO POSTERIORE RIGIDO A SOLLEVAMENTO IDRAULICO 56082/T1 (N 9171)

77

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

51481

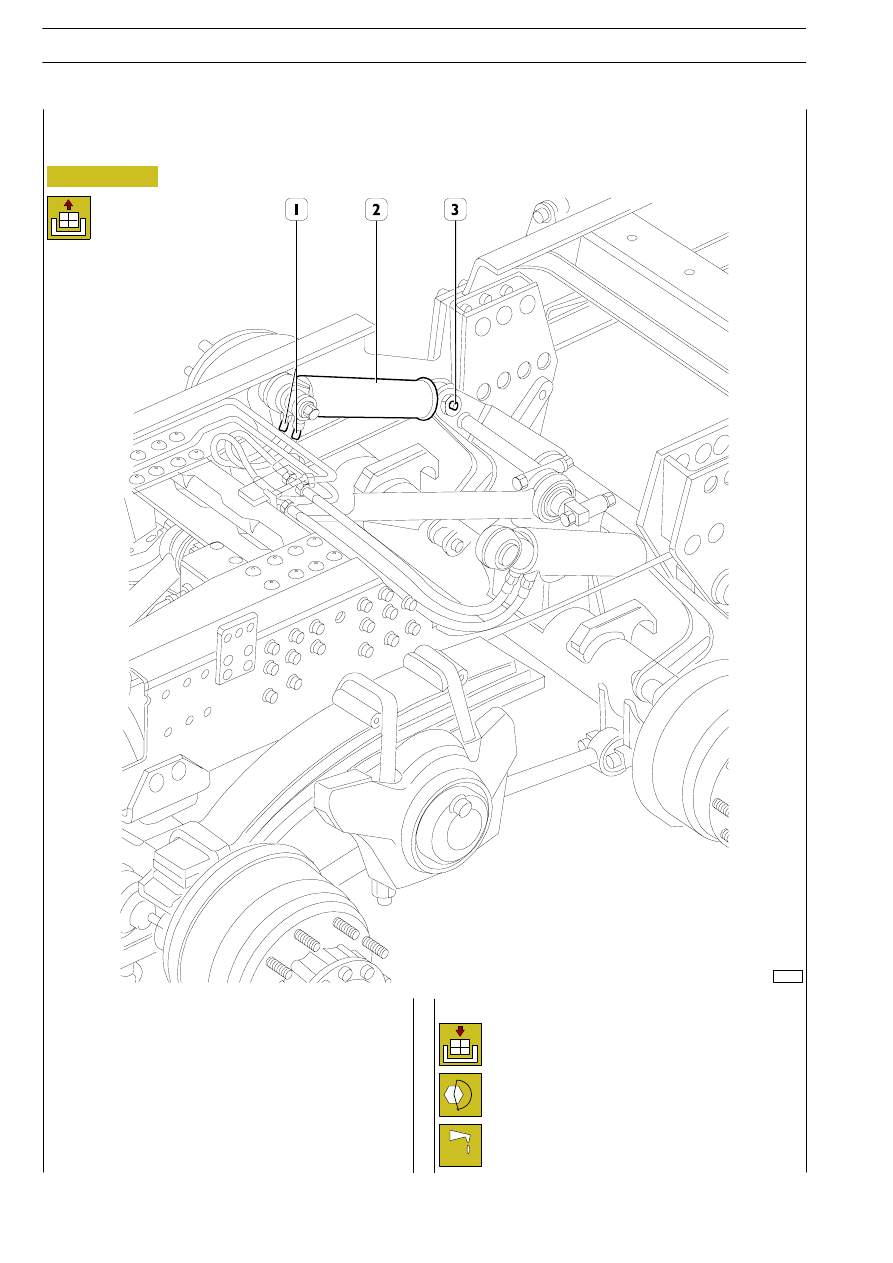

Figura 8

520751

CILINDRI DI SOLLEVAMENTO (SOSPENSIONI MECCANICHE)

Stacco

Accertarsi che il terzo asse sia abbassato.

Staccare le tubazioni (1) dai cilindri (2) scaricando l’olio in esse
contenuto.

Svitare il dado e rimuovere il perno (3).

Eseguire le suddette operazioni per entrambi i cilindri.

Riattacco

Per il riattacco invertire le operazioni eseguite per lo
stacco ed attenersi alle coppie di serraggio prescritte.

Ripristinare il livello dell’olio nel serbatoio pompa

S

TRALIS

AT/AD

78

ASSALE AGGIUNTO POSTERIORE RIGIDO A SOLLEVAMENTO IDRAULICO 56082/T1 (N 9171)

Base — Giugno 2004

Print 603.93.333

ASSALE AGGIUNTO POSTERIORE STERZANTE A SOLLEVAMENTO PNEUMATICO 57080/DI (N 8072)

79

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

Assale aggiunto
posteriore sterzante
a sollevamento pneumatico
57080/DI (N 8072)

Pagina

DESCRIZIONE

81

. . . . . . . . . . . . . . . . . . . . . . . . . .

CARATTERISTICHE E DATI

82

. . . . . . . . . . . . . . .

COPPIE DI SERRAGGIO

84

. . . . . . . . . . . . . . . . . .

ATTREZZATURA

85

. . . . . . . . . . . . . . . . . . . . . . .

INTERVENTI RIPARATIVI

89

. . . . . . . . . . . . . . . . .

SOLLEVAMENTO PNEUMATICO

89

. . . . . . . . . .

GENERALITÀ

89

. . . . . . . . . . . . . . . . . . . . . . . . . . .

UBICAZIONE SUL VEICOLO DEI PRINCIPALI

COMPONENTI DELL’IMPIANTO IDRAULICO

90

IMPIANTO IDRAULICO

91

. . . . . . . . . . . . . . . . . .

SCHEMA DI PRINCIPIO IMPIANTO IDRAULICO

92

VEICOLI CON SOSPENSIONI POSTERIORI

PNEUMATICHE E SOLLEVAMENTO
PNEUMATICO

93

. . . . . . . . . . . . . . . . . . . . . . . .

- Ubicazione sul veicolo dei principali componenti

93

. .

- Schema di principio pneumatico, sospensioni

pneumatiche posteriori e sollevatore pneumatico
per assali aggiunti con ruote singole

94

. . . . . . . .

DIAGNOSTICA

95

. . . . . . . . . . . . . . . . . . . . . . . . .

COPPIE DI SERRAGGIO

(Tiranteria sterzo e dispositivo di sollevamento)

98

CARATTERISTICHE E DATI

99

. . . . . . . . . . . . . . .

- Impianto idraulico sterzo e terzo asse

99

. . . . . . .

PRINCIPALI COMPONENTI DELL’IMPIANTO

IDRAULICO

100

. . . . . . . . . . . . . . . . . . . . . . . . . .

ACCUMULATORE IDRAULICO

100

. . . . . . . . . . . .

- Controllo e ricarica pressione di azoto

100

. . . . . .

CILINDRO OPERATORE

100

. . . . . . . . . . . . . . . . . .

- Stacco

101

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
