20000

Batterie.

25213

Teleruttore per alimentazione utilizzatori sotto chiave tramite positivo batteria.

25714

Teleruttore per disinserzione utilizzatori mors.15 con arresto motore.

25843

Teleruttore per comando pompa sollevamento terzo asse.

40011

Tachigrafo elettronico.

40037

Convertitore di segnale per tachigrafo.

42610

Pressostato per disinserzione pompa idraulica di sistema asse aggiunto.

42611

Pressostato per consenso sollevamento asse aggiunto con pressione nel circuito idraulico e chiave inserita.

42612

Pressostato nel circuito idraulico abbassa (p.min) per inserzione pompa idraulica asse aggiunto.

47206

Interruttore per disinserzione pompa sollevamento terzo asse.

52502

Commutatore a chiave per servizi con avviamento.

53000

Interruttore prova lampade.

53007

Interruttore per arresto motore dal vano motore.

53030

Interruttore per comando ausilio allo spunto.

53309

Commutatore per comando sollevamento terzo asse.

58903

Quadro a 10 segnalazioni ottiche.

70063

Portafusibile.

70602

Portafusibile con 6 fusibili.

70605

Portafusibile con 6 fusibili.

75000

Centrale di interconnessione.

78213

Elettrovalvola per apertura circuito idraulico (ossia per abbassamento terzo asse).

78215

Elettrovalvola per scaricamento totale o parziale terzo asse.

85045

Pompa idraulica per sollevamento terzo asse.

85048

Sensore rilevamento carico sul ponte per comando asse sollevabile.

86048

Centralina elettronica per comando asse sollevabile.

S

TRALIS

AT/AD

72

ASSALE AGGIUNTO POSTERIORE RIGIDO A SOLLEVAMENTO IDRAULICO 56082/T1 (N 9171)

Base — Giugno 2004

Print 603.93.333

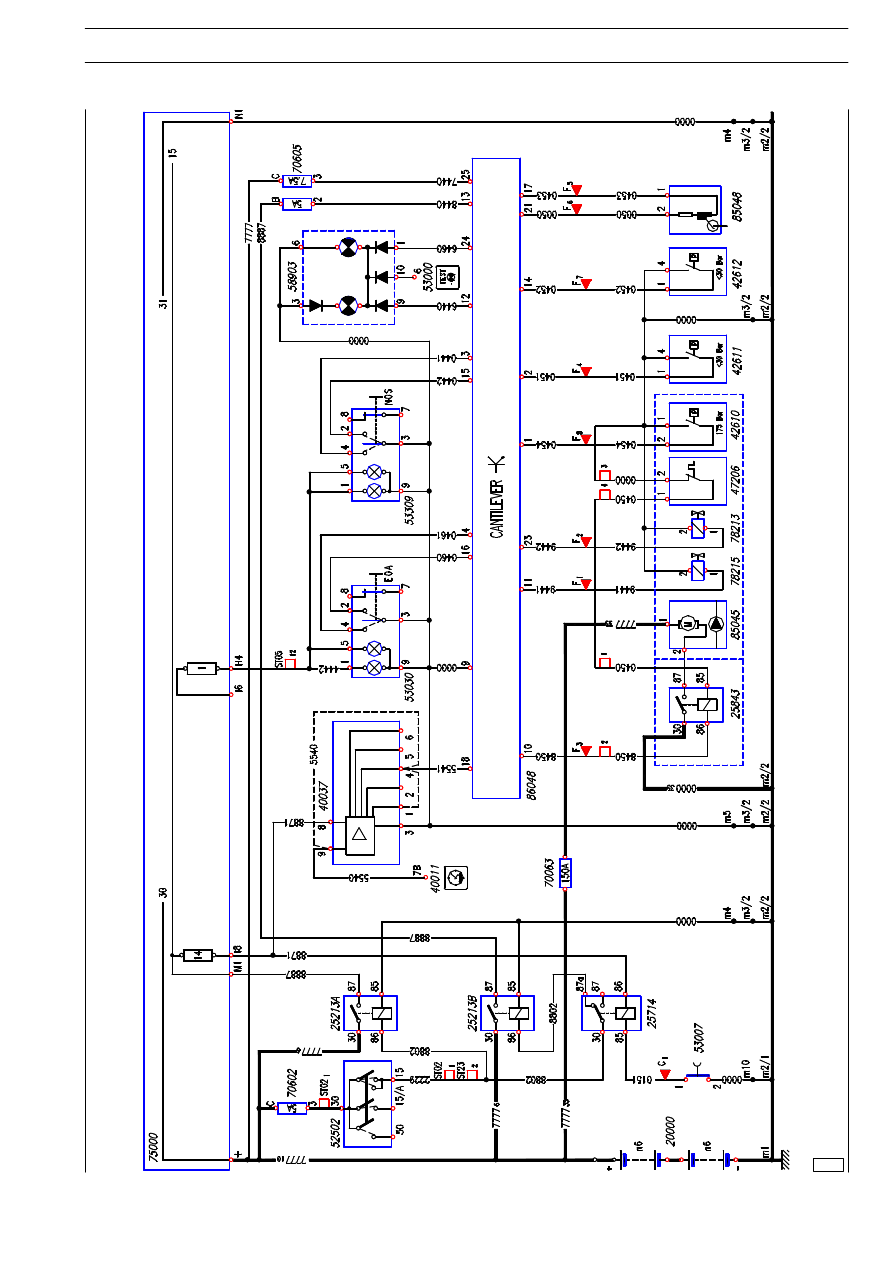

Legenda schema elettrico

86164

ASSALE AGGIUNTO POSTERIORE RIGIDO A SOLLEVAMENTO IDRAULICO 56082/T1 (N 9171)

73

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Principali anomalie di funzionamento dell’assale aggiunto
posteriore con sollevatore idraulico:
1.

Il terzo asse non si abbassa.

2.

Mancato abbassamento automatico del terzo asse con
carico > a 11,5 ton. sul ponte.

SI

Quantità d’olio inferiore al minimo.

Ripristinare il livello dell’olio.

Ppompa elettroidraulica inefficiente.

- Verificare il cablaggio elettrico al componente.

- Controllare le connessioni e/k del passaparete.

- Sostituire la pompa elettroidraulica.

Ammortizzatori o cilindri di sollevamento inefficienti.

Perdite o rotture delle tubazioni dell’impianto idrau-
lico.

SI

SI

1

IL TERZO ASSE NON SI SOLLEVA O

NON SI ABBASSA

NO

NO

SI

Anomalie sull’impianto elettrico.

NO

NO

Sostituire gli ammortizzatori o i cilindri di sollevamen-
to.

- Chiudere i raccordi allentati.

- Sostituire i raccordi danneggiati.

- Sostituire le tubazioni rotte o danneggiate.

- Verificare l’efficienza della componentistica.

- Controllare il cablaggio elettrico.

- Ripristinare correttamente i collegamenti elettrici.

SI

(continua)

S

TRALIS

AT/AD

74

ASSALE AGGIUNTO POSTERIORE RIGIDO A SOLLEVAMENTO IDRAULICO 56082/T1 (N 9171)

Base — Giugno 2004

Print 603.93.333

Print 603.93.333

DIAGNOSTICA

MANCATO ABBASSAMENTO

AUTOMATICO DEL TERZO ASSE

CON CARICO SUPERIORE A 11,5 TON.

E MANCATO AUSILIO IN FASE

DI SPUNTO

2

Mancato consenso del tachimetro.

- Verificare il fusibile da 5a di alimentazione del tachi-

metro.

- Controllare il punto di massa del tachimetro.

- Sostituire il tachimetro.

SI

NO

Inefficiente funzionamento della pompa elettroidrauli-
ca.

Sostituire la pompa elettroidraulica.
