Iveco Stralis AT/AD. Manuale - parte 222

S

TRALIS

AT/AD

64

ASSALE AGGIUNTO POSTERIORE RIGIDO A SOLLEVAMENTO IDRAULICO 56082/T1 (N 9171)

Base — Giugno 2004

Print 603.93.333

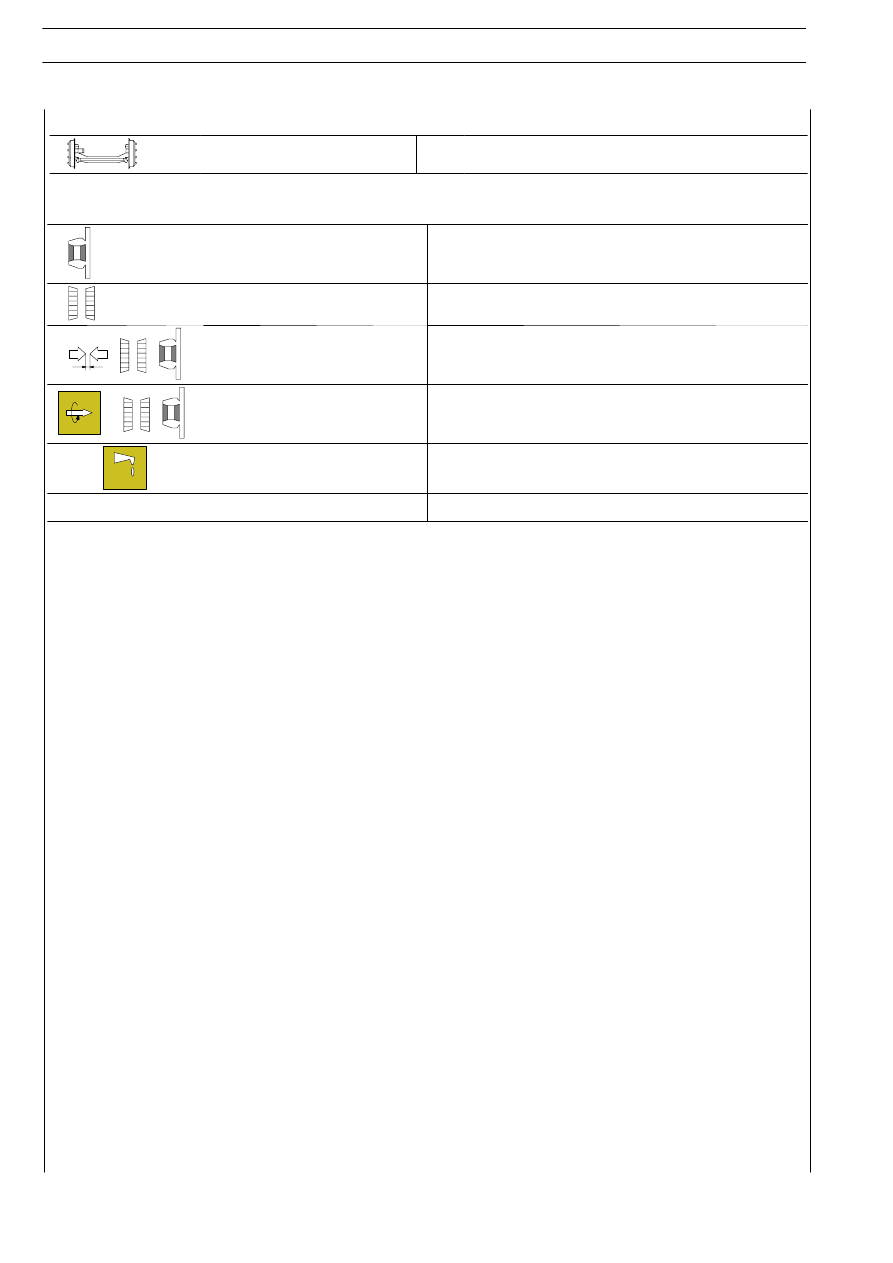

CARATTERISTICHE E DATI

Assale tipo

Rigido da 10 ton. sollevabile con ruote gemellate

56082/T1 N 9171

MOZZI RUOTE

Cuscinetti mozzi ruote

2 rulli conici

Giuoco assiale cuscinetti
mozzi

mm

max 0,16

Giuoco mozzi ruota

mediante serraggio a coppia ghiera di ritegno

Olio per cuscinetti mozzi ruote
Quantità olio per singolo mozzo

Tutela W 140/M DA

0,35 (0,32 kg)

Potenza massima ammessa G.A.W.

kg

10.000

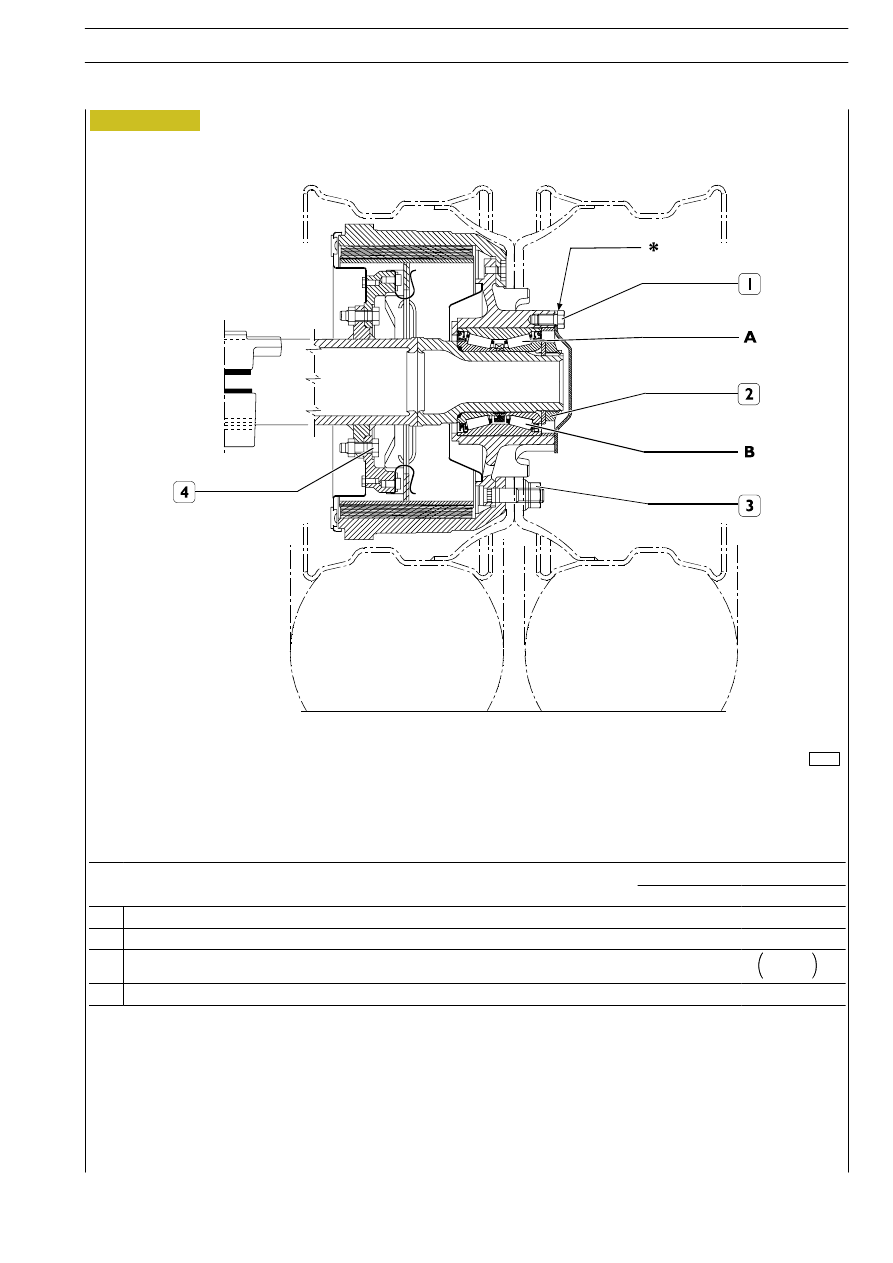

Figura 2

84546

ASSALE AGGIUNTO POSTERIORE RIGIDO A SOLLEVAMENTO IDRAULICO 56082/T1 (N 9171)

65

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

COPPIE DI SERRAGGIO

PARTICOLARE

COPPIA

Nm

(kgm)

1

Vite fissaggio semialbero al mozzo ruota M 16x3

80

÷ 100

(8

÷ 10)

2

Ghiera di ritegno cuscinetto mozzo ruota

834

÷ 1030

(83,4

± 103)

3

Dado fissaggio ruote

600

+50
—20

60

+5
—2

4

Dado per vite fissaggio supporto freni

275,5

÷ 304

(28

÷ 31)

D

Applicare sulla filettatura sigillante LOCTITE 243

A

=

cuscinetto TIMKEN

B

=

cuscinetto SKF

: Spalmare con sigillante tipo IVECO 1905685 (LOCTITE 14780)

S

TRALIS

AT/AD

66

ASSALE AGGIUNTO POSTERIORE RIGIDO A SOLLEVAMENTO IDRAULICO 56082/T1 (N 9171)

Base — Giugno 2004

Print 603.93.333

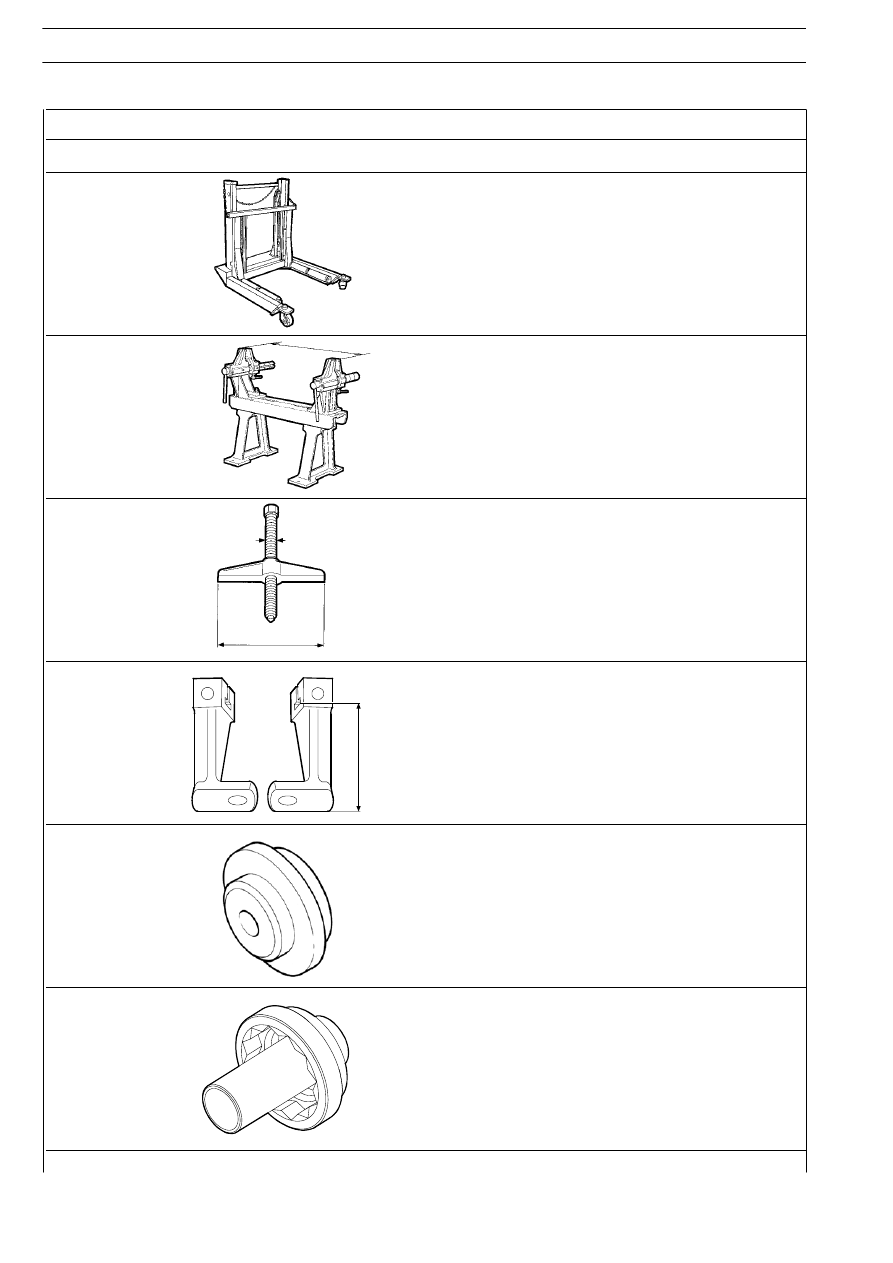

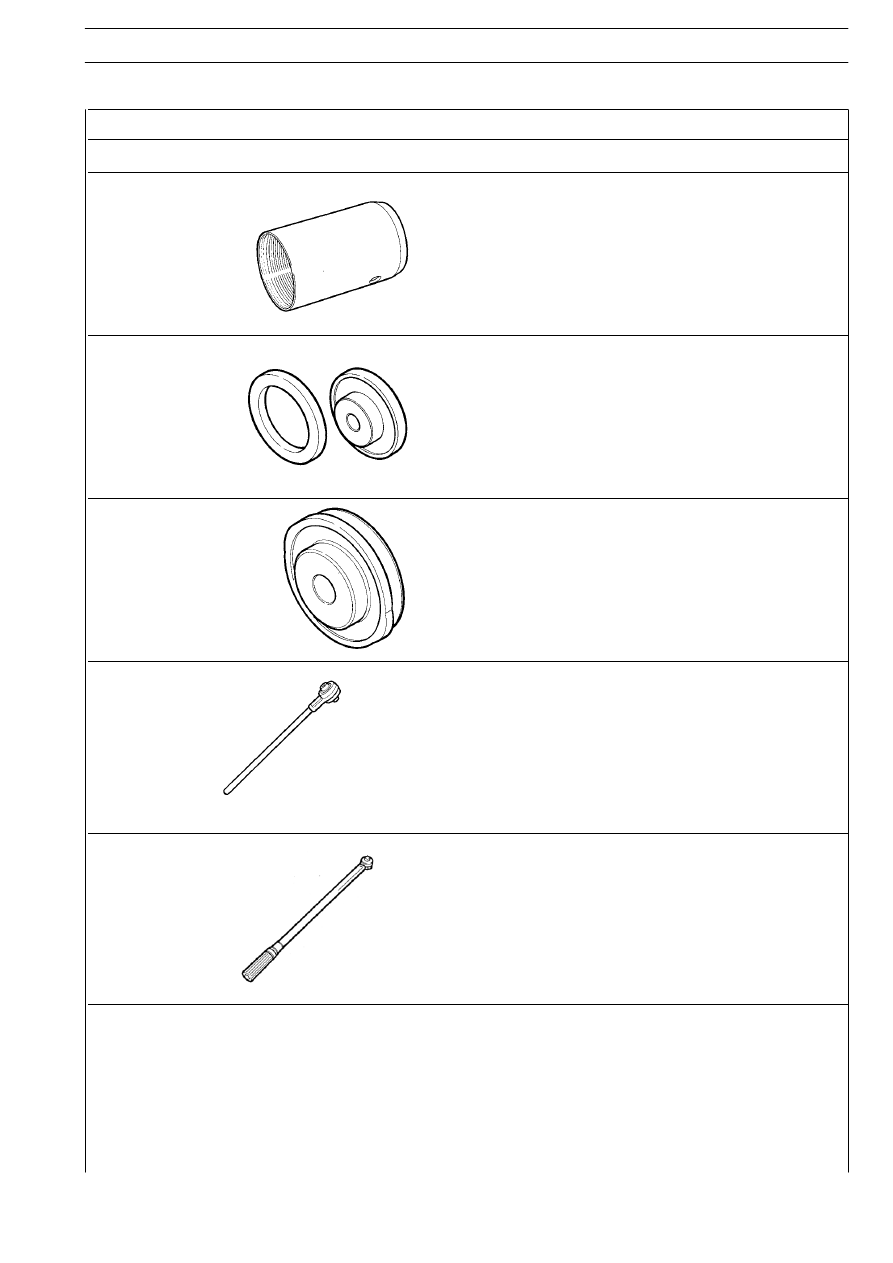

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99321024

Carrello idraulico per stacco e riattacco ruote

99322215

Cavalletto per revisione

99341003

Ponte a semplice effetto

99341017

Coppia staffe con foro

99345053

Blocchetto di reazione per estrattori

99355180

Chiave (105 mm) per dado registro cuscinetto mozzi ruote

ASSALE AGGIUNTO POSTERIORE RIGIDO A SOLLEVAMENTO IDRAULICO 56082/T1 (N 9171)

67

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99370700

Guida per montaggio mozzo ruota

99370706

Attrezzo per piantaggio cuscinetto mozzo ruota

99370708

Attrezzo per spiantaggio cuscinetto mozzo ruota

99389816

Moltiplicatore di coppia x 4 con attacco quadro entrata 3/4”
uscita 1” (max 2745 Nm)

99389818

Chiave dinamometrica (150 — 800 Nm) con attacco quadro 3/4’’

STACCO—RIATTACCO

Attenersi, per analogia, a quanto già descritto per l’assale aggiunto posteriore tipo 55080 (N 8071).

INTERVENTI RIPARATIVI

La procedura di revisione dei mozzi ruota è simile a quella descritta per il ponte MS 13—175 con freni a tamburo alla quale preghiamo
di riferirsi.
I dati di registrazione, le coppie di serraggio e le attrezzature, sono quelli indicati nel presente capitolo.
