ASSALE AGGIUNTO POSTERIORE RIGIDO A SOLLEVAMENTO IDRAULICO 56082/D1 (N 9171)

Base — Giugno 2004

Print 603.93.333

Print 603.43.673/A

CARATTERISTICHE E DATI

Assale tipo

Rigido da 10 ton. sollevabile con ruote gemellate

56082/D1 (N 9171)

MOZZI RUOTE

Cuscinetti mozzi ruote

2, tipo Unit—Bearing

Giuoco assiale cuscinetti
mozzi ruota

mm

max 0,16

Giuoco mozzi ruote

mediante serraggio a coppia ghiera di ritegno

Olio per cuscinetti mozzi
ruote
Quantità olio per singolo
mozzo

litri

Tutela W 140/MDA

0,35 (0,32 kg)

Portata massima ammessa G.A.W.

kg

10.000

Figura 2

72784

A

B

:

ASSALE AGGIUNTO POSTERIORE RIGIDO A SOLLEVAMENTO IDRAULICO 56082/D1 (N 9171)

57

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.43.673

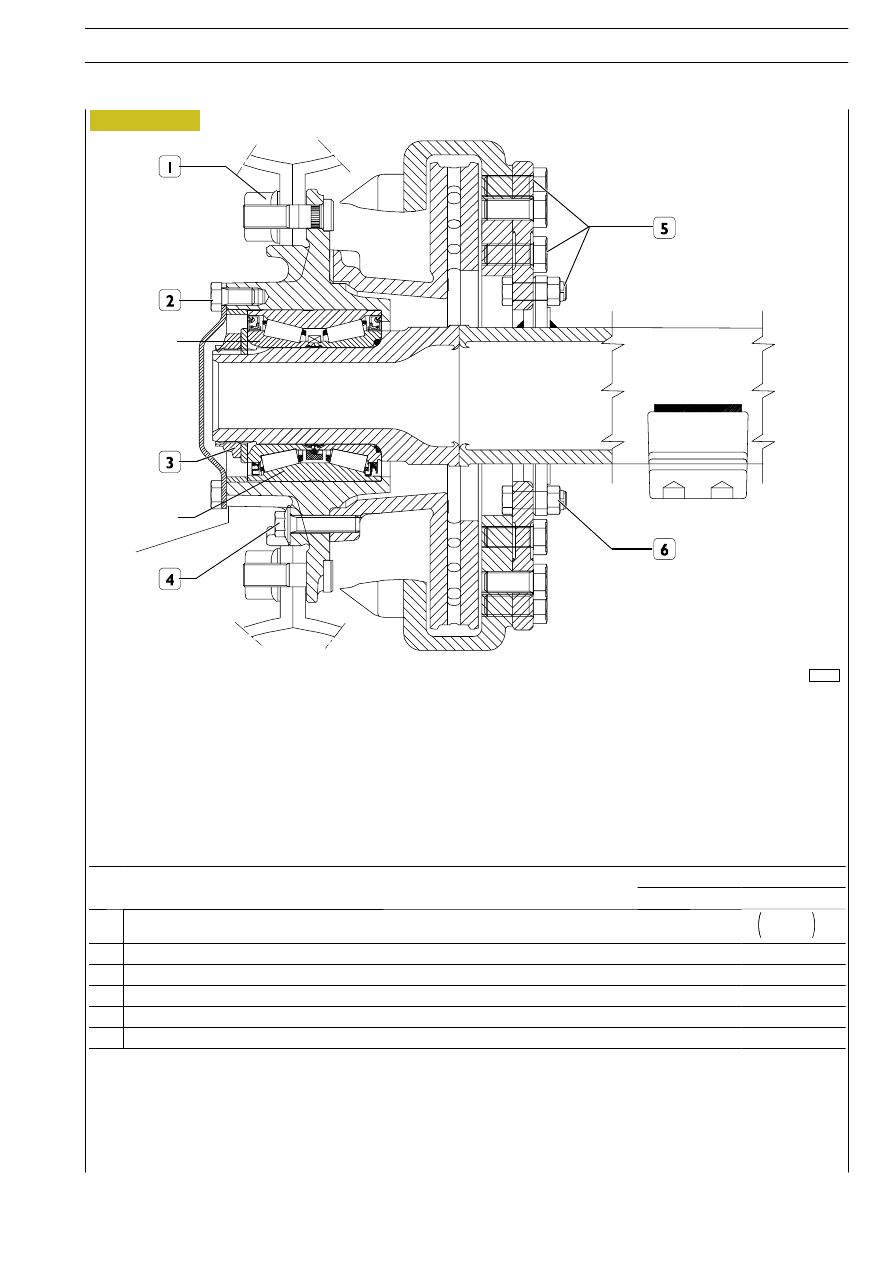

COPPIE DI SERRAGGIO

PARTICOLARE

COPPIA

Nm

kgm

1

Dado fissaggio ruote

600

+50
—20

60

+5
—2

2

Vite fissaggio flangia semialbero D

80

÷ 100

8

÷ 10

3

Ghiera ritegno cuscinetto mozzo ruota

834

÷ 1030

83,4

÷ 103

4

Vite di fissaggio disco freno al mozzo ruota

268

÷ 295

26,8

÷ 29,5

5

Dado per vite di fissaggio pinza freno al supporto

554

÷ 677

55,4

÷ 67,7

6

Dado per vite fissaggio supporto pinza freno

275

÷ 304

27,5

÷ 30,4

: Spalmare con sigillante tipo IVECO 1905685 (LOCTITE 14780)
D

Applicare sulla filettatura sigillante LOCTITE 243

A

=

cuscinetto TIMKEN

B

=

cuscinetto SKF

S

TRALIS

AT/AD

58

ASSALE AGGIUNTO POSTERIORE RIGIDO A SOLLEVAMENTO IDRAULICO 56082/D1 (N 9171)

Base — Giugno 2004

Print 603.93.333

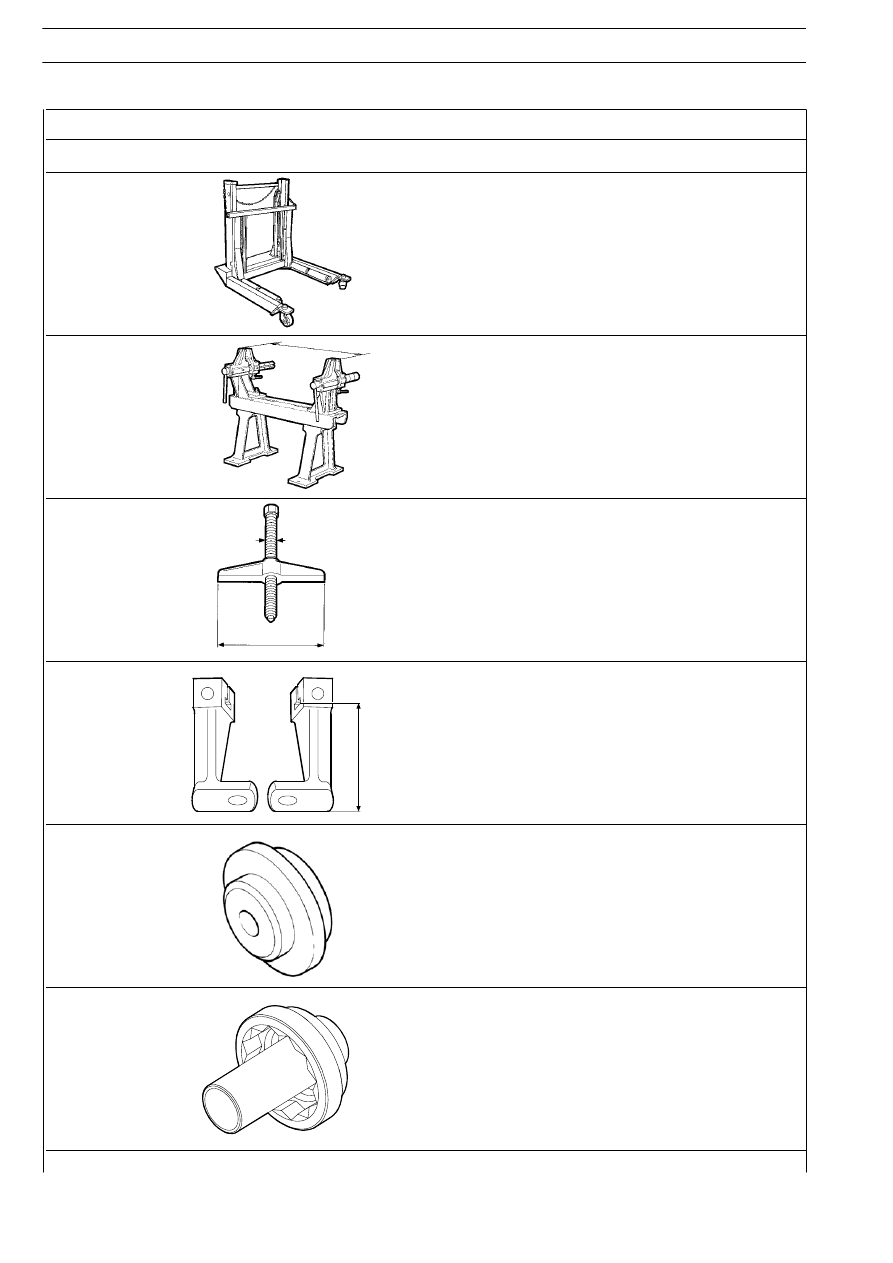

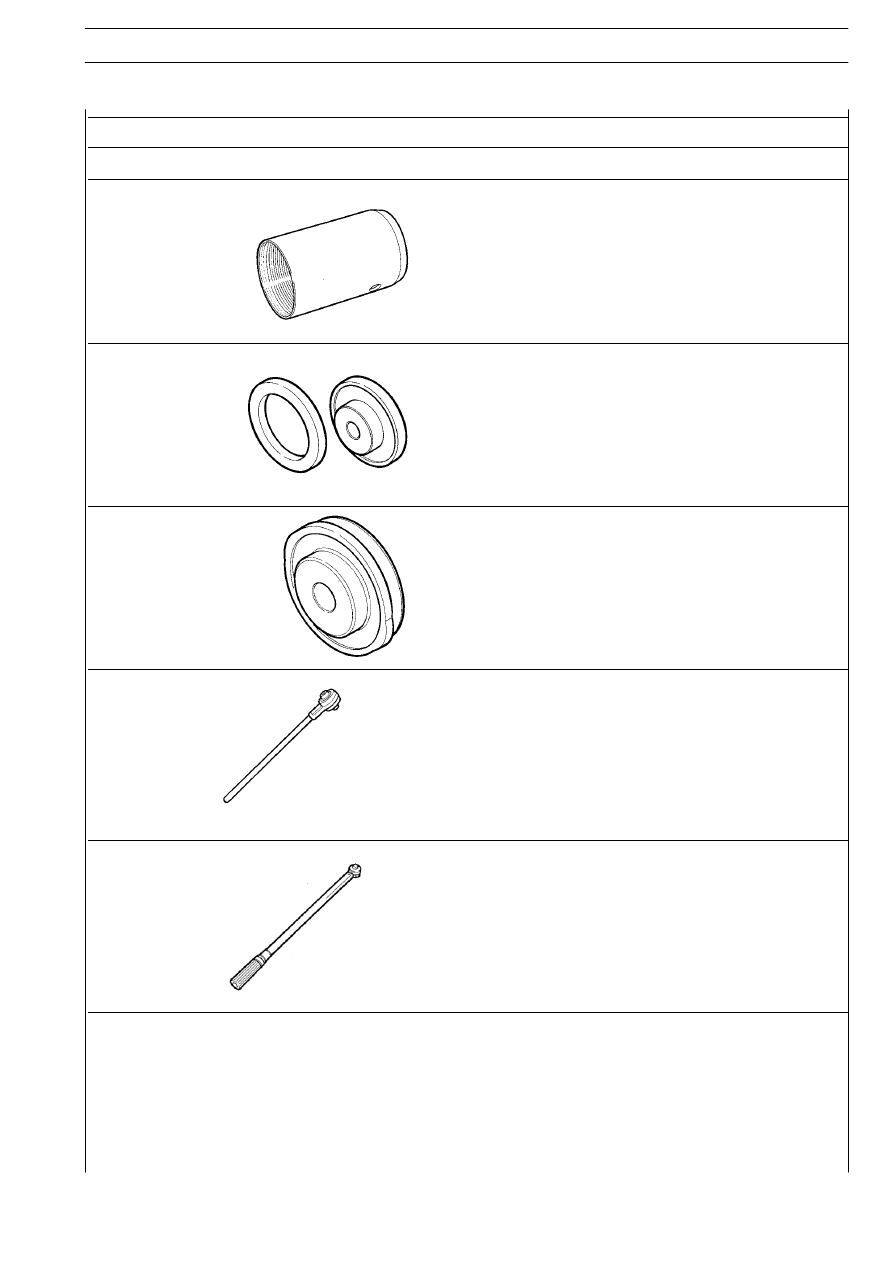

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99321024

Carrello idraulico per stacco e riattacco ruote

99322215

Cavalletto per revisione

99341003

Ponte a semplice effetto

99341017

Coppia staffe con foro

99345053

Blocchetto di reazione per estrattori

99355180

Chiave (105 mm) per dado registro cuscinetto mozzi ruote

ASSALE AGGIUNTO POSTERIORE RIGIDO A SOLLEVAMENTO IDRAULICO 56082/D1 (N 9171)

59

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99370700

Guida per montaggio mozzo ruota

99370706

Attrezzo per piantaggio cuscinetto mozzo ruota

99370708

Attrezzo per spiantaggio cuscinetto mozzo ruota

99389816

Moltiplicatore di coppia x 4 con attacco quadro entrata 3/4”
uscita 1” (max 2745 Nm)

99389818

Chiave dinamometrica (150 — 800 Nm) con attacco quadro 3/4’’

STACCO—RIATTACCO

Attenersi, per analogia, a quanto già descritto per l’assale aggiunto posteriore tipo 55080 (N 8071).

INTERVENTI RIPARATIVI

La procedura di revisione dei mozzi ruota è simile a quella descritta per il ponte MS 13—175 con freni a disco alla quale preghiamo
di riferirsi.
I dati di registrazione, le coppie di serraggio e le attrezzature, sono quelli indicati nel presente capitolo.
Per la descrizione di funzionamento caratteristiche e dati dei componenti idraulici attenersi a quanto descritto per l’assale 56082/TI.
