Iveco Stralis AT/AD. Manuale - parte 218

S

TRALIS

AT/AD

48

ASSALE AGGIUNTO POSTERIORE RIGIDO 55080/TI (N 8071)

Base — Giugno 2004

Print 603.93.333

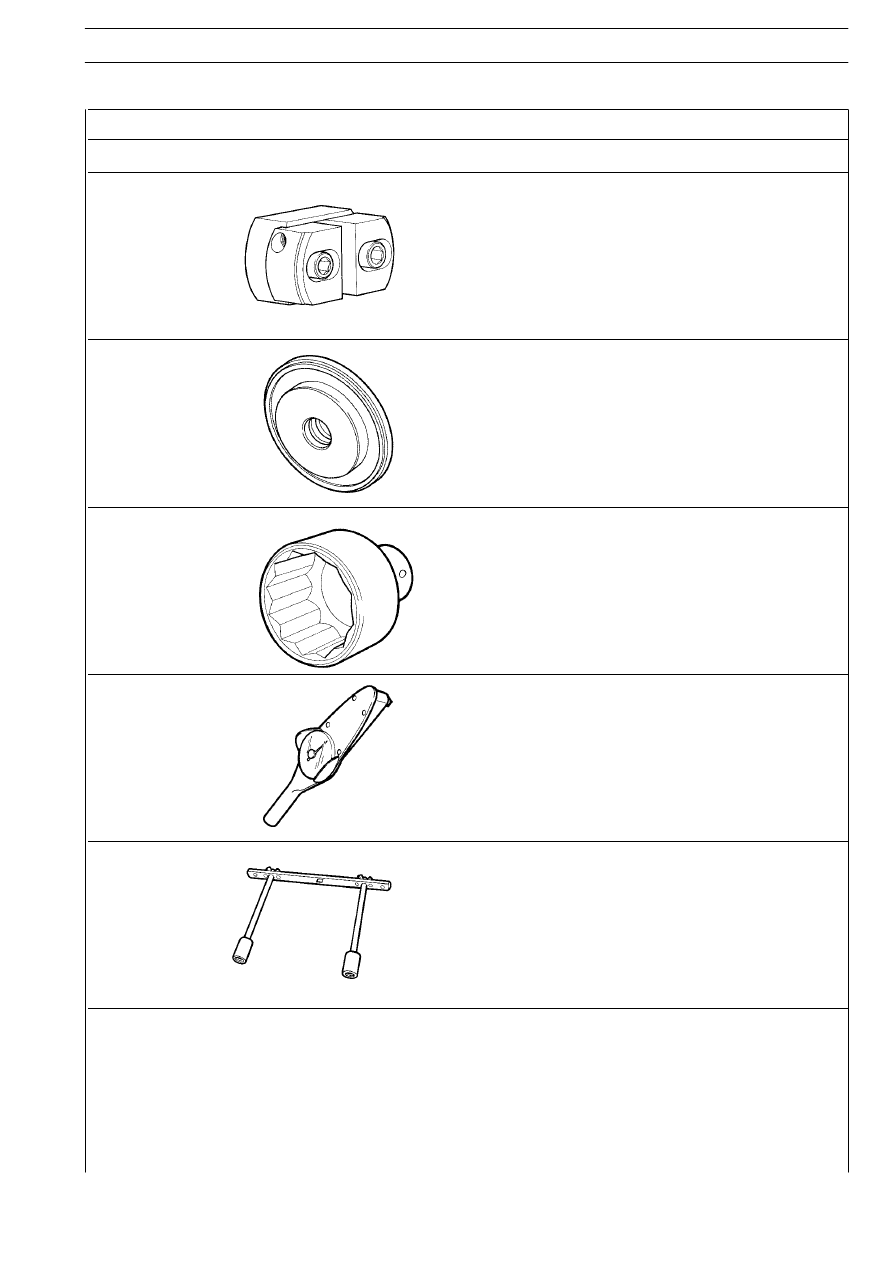

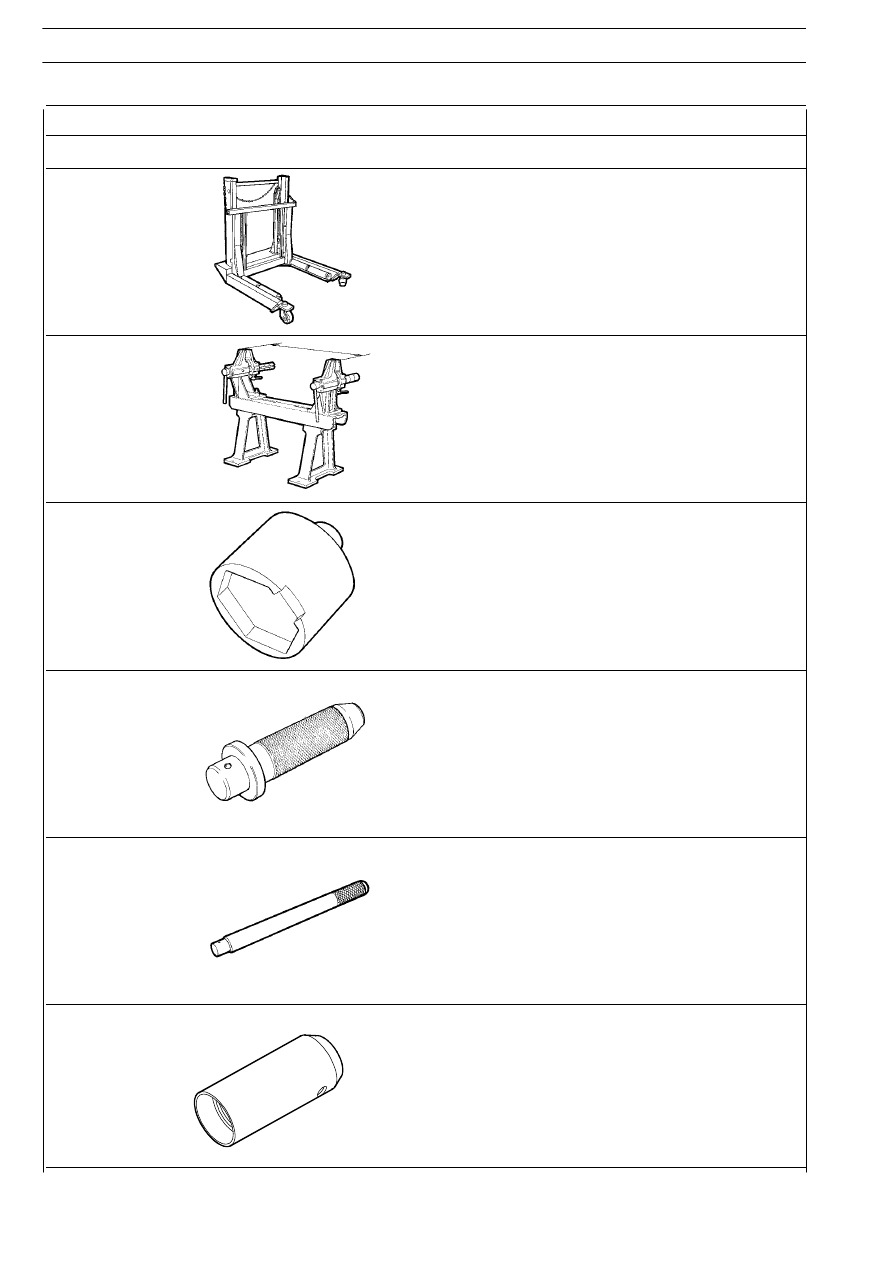

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99321024

Carrello idraulico per stacco e riattacco ruote

99322215

Cavalletto per revisione

99354207

Chiave per coperchio mozzo ruota

99370006

Impugnatura per battitoi intercambiabili

99370007

Impugnatura per battitoi intercambiabili

99370715

Guida per montaggio mozzo ruota

ASSALE AGGIUNTO POSTERIORE RIGIDO 55080/TI (N 8071)

49

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99374093

Battitoio per montaggio piste esterne cuscinetti
(usare con 99370007)

99374132

Calettatore montaggio guarnizione interna mozzi ruote
(usare con 99370006)

99388001

Chiave (80 mm) per dado registro cuscinetto mozzi ruote

99389819

Chiave dinamometrica (0 — 10 Nm) con attacco quadro 1/4”

99395026

Attrezzo per controllo coppia di rotolamento dei mozzi (usare con
chiave dinamometrica)

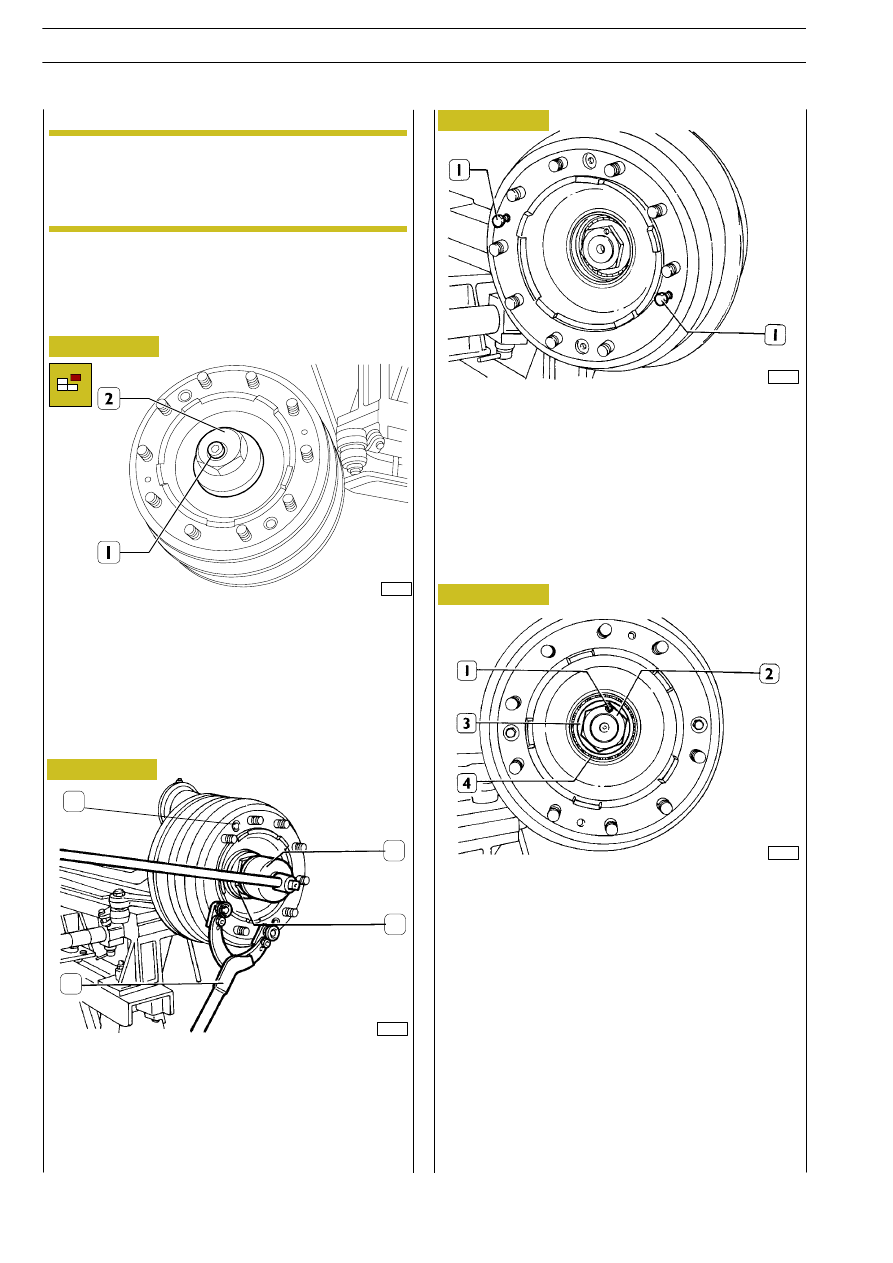

Lo stacco e riattacco mozzi ruota è stato eseguito
su un assale sterzante ma è da ritenersi valido pure
per l’assale aggiunto 55080/T1 in quanto la proce-
dura è analoga.

Figura 3

84544

Stacco

Ruotare il mozzo ruota in modo da portare il tappo (1) a vite
verso il basso; svitare il tappo (1).

40539

40361

40360

Figura 4

Figura 5

Figura 6

Con la leva di reazione 99370317 (2) bloccare opportuna-
mente la rotazione del mozzo ruota e con chiave 99354207
(3) svitare il coperchio olio (4) e scaricare completamente
l’olio. Rimuovere le viti (1) fissaggio tamburo al mozzo ruota.

Inserire le due viti (1) nel tamburo.
Procedere all’avvitamento, progressivamente, fino ad otte-
nere lo sfilamento del tamburo dal mozzo ruota.

Allentare la vite (1), togliere il dado (2) di registro con chiave
99388001 sfilare la rondella (3), il cuscinetto (4) esterno e
staccare il mozzo ruota completo di distanziale e cuscinetto
interno.

1

2

3

4

NOTA

S

TRALIS

AT/AD

50

ASSALE AGGIUNTO POSTERIORE RIGIDO 55080/TI (N 8071)

Base — Giugno 2004

Print 603.93.333

520620

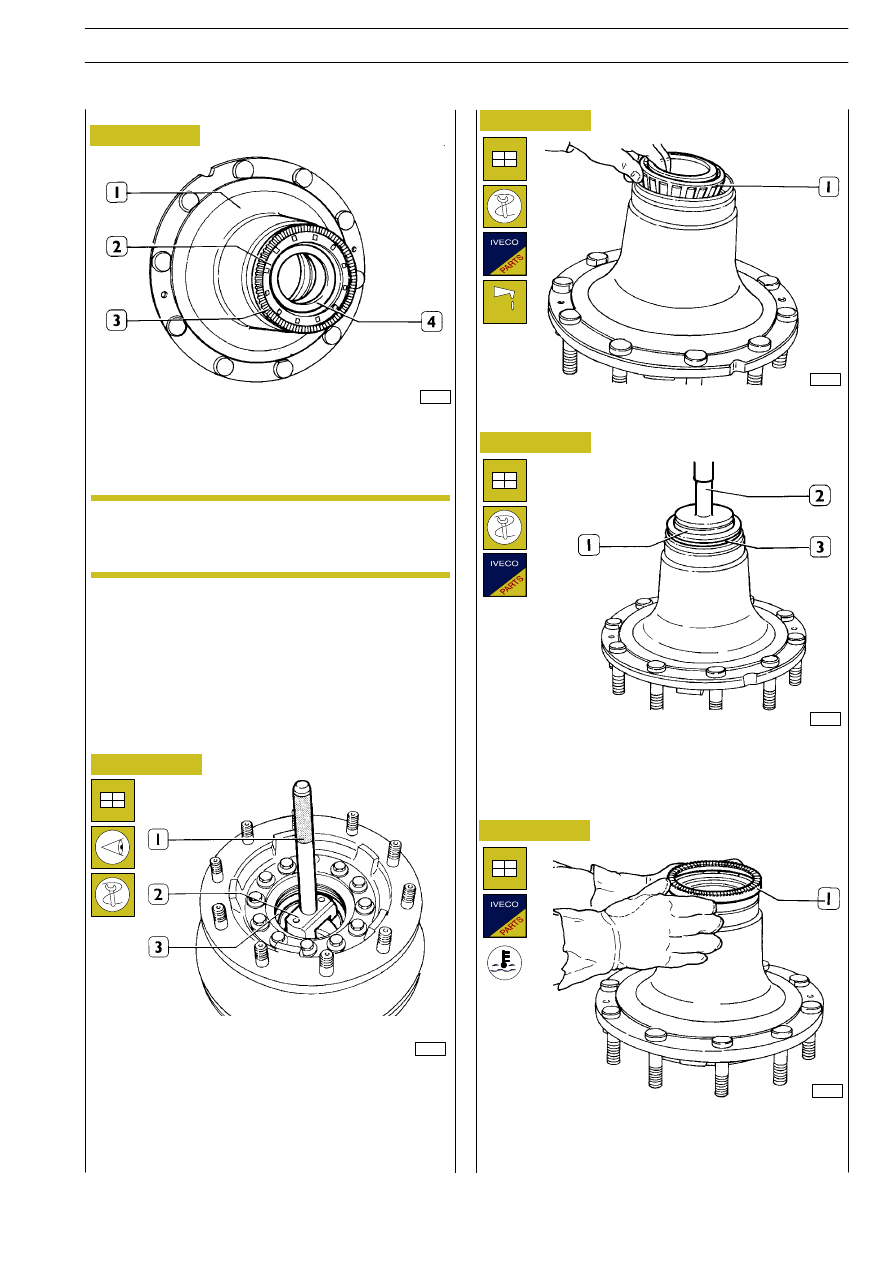

STACCO — RIATTACCO MOZZI
RUOTE

Figura 7

Figura 8

71553

Con il battitoio 99374093 (2) piantare, sotto pressa, l’anello
esterno del cuscinetto anteriore nel mozzo evitando di andare
fino a battuta; ripetere l’operazione dal lato opposto per l’anel-
lo esterno del cuscinetto posteriore.
Ultimare manualmente il piantaggio degli anelli esterni dei cu-
scinetti con il battitoio 99374093 (2) completo di impugnatura
99370007 (1).

40362

Con mezzi generici estrarre dal mozzo ruota (1): l’anello di
tenuta (2), la ruota fonica (3) e il cuscinetto (4).

Con apposito battitoio spiantare, dal mozzo ruota, gli anelli
esterni dei cuscinetti.

40363

40364

Figura 9

Figura 10

Lubrificare con l’olio prescritto per i mozzi ruote il cuscinetto
interno (1) e posizionarlo nella sede del mozzo ruota.

Mediante battitoio 99374132 (1) e impugnatura 99370006
(2). Montare l’anello di tenuta (3).

Figura 11

Il montaggio della ruota fonica (1) deve essere effettuato pre-
vio riscaldamento della medesima alla temperatura di
~150°C, assicurandosi a montaggio ultimato, che la ruota
”fonica” appoggi perfettamente sulla sede del mozzo.

40365

Controllare che le sedi degli anelli esterni dei cusci-
netti nel mozzo ruota non presentino ammaccature
dovute all’operazione di spiantaggio.

NOTA

ASSALE AGGIUNTO POSTERIORE RIGIDO 55080/TI (N 8071)

51

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

520621

Sostituzione cuscinetti mozzi ruote
