Iveco Stralis AT/AD. Manuale - parte 216

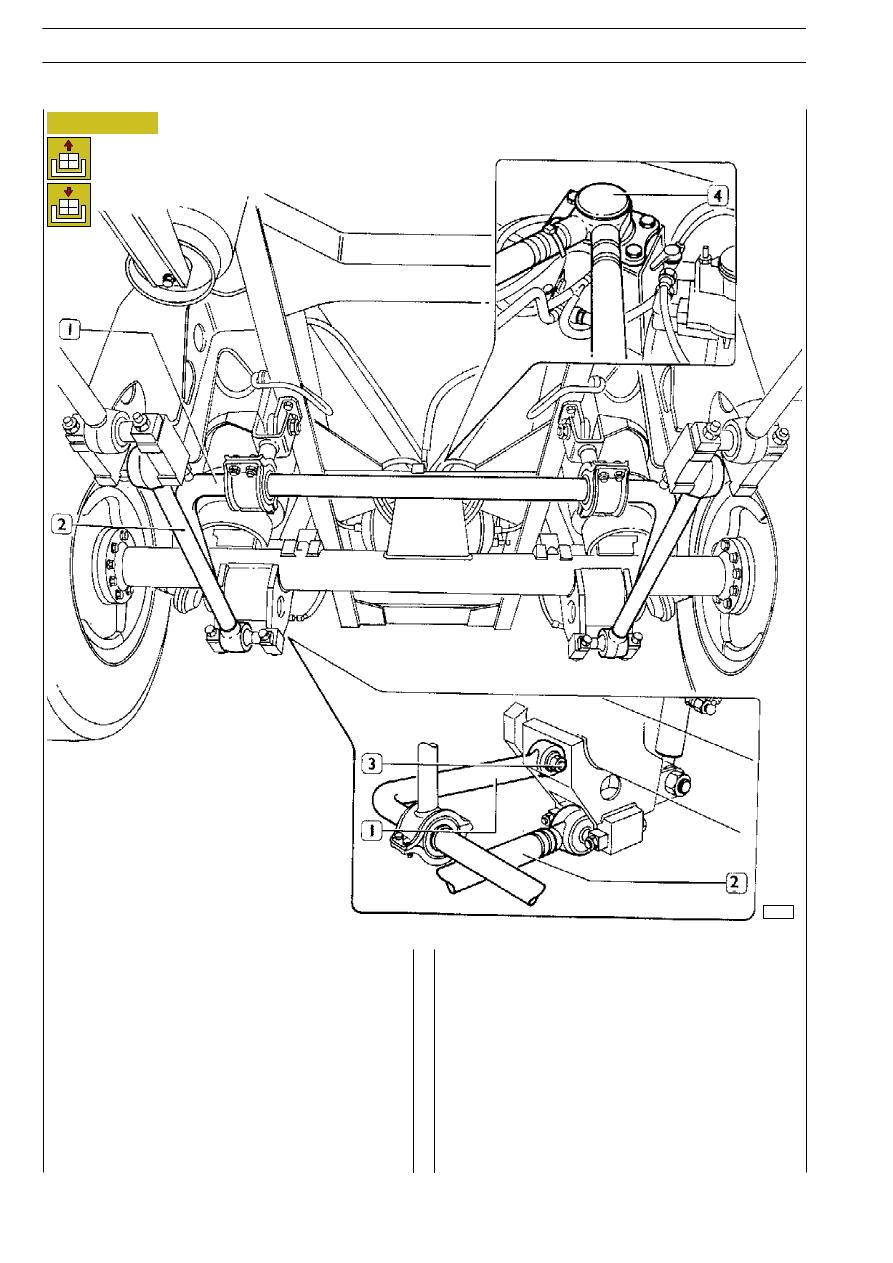

38011

Figura 3

Sistemare il veicolo su terreno piano e bloccare le ruote ante-
riori.
Allentare i dadi di fissaggio delle ruote posteriori.
Con un cricco idraulico sollevare posteriormente il veicolo e
sostenerlo appoggiando il ponte posteriore su cavalletti di so-
stegno.
Svitare i dadi di fissaggio ruote e con il carrello idraulico
99321024 staccare le ruote.
Sostenere l’assale aggiunto posteriore con il supporto
99370628 e sollevatore idraulico.

Staccare il supporto a snodo (5) del braccio oscillante triango-
lare dell’assale aggiunto.
Togliere il dado (3) e sfilare la relativa vite.
Scollegare la barra stabilizzatrice (1) e ruotarla in modo che
non interferisca durante lo stacco dell’assale dal veicolo.
Staccare il braccio oscillante longitudinale (2).

Stacco

S

TRALIS

AT/AD

40

ASSALE AGGIUNTO POSTERIORE RIGIDO 55080/DI (N 8071)

Base — Giugno 2004

Print 603.93.333

520710

STACCO—RIATTACCO

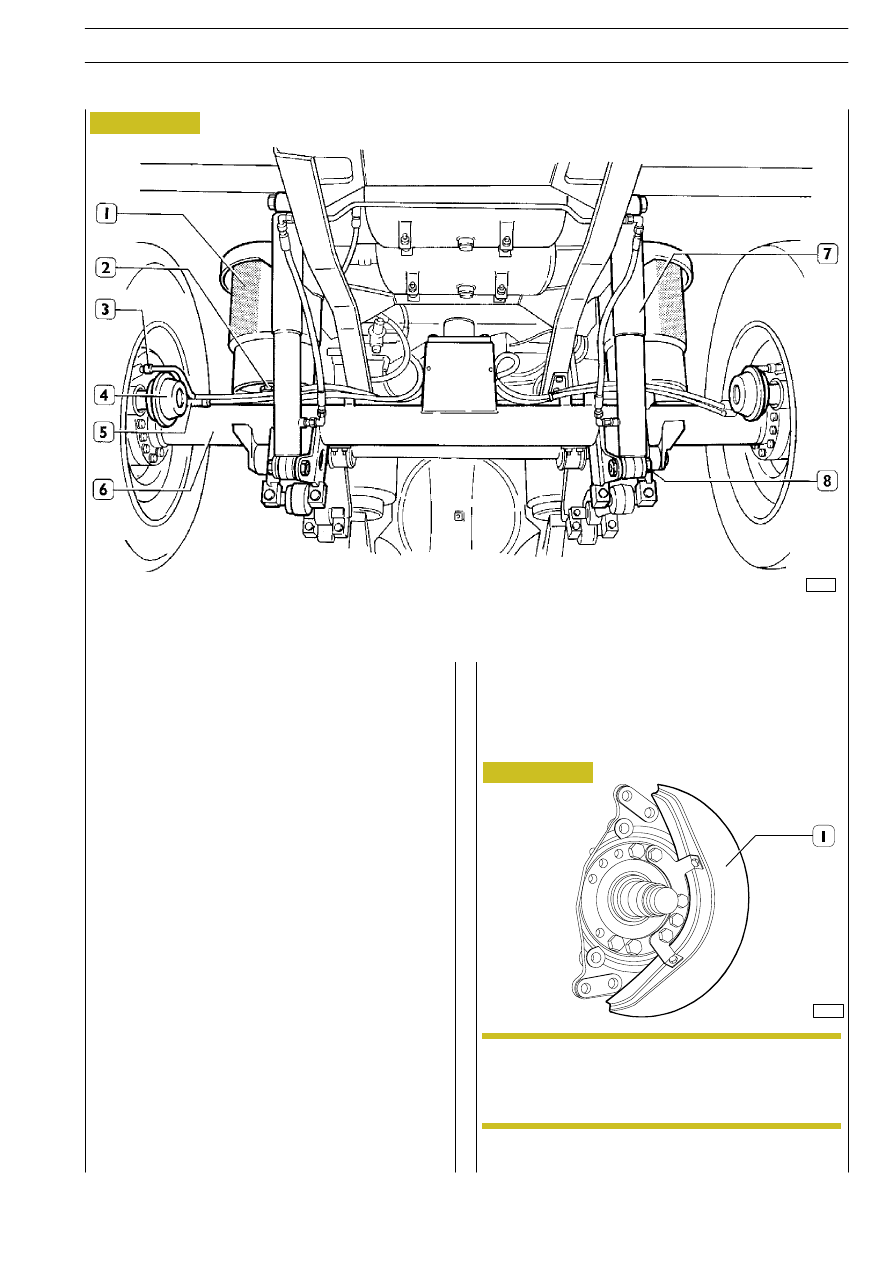

38012

Figura 4

Scollegare: le tubazioni (5) di mandata aria dai cilindri freno a
membrana (4), il cavo elettrico (3) per segnalatore usura guar-
nizioni frenanti.
Togliere il dado (8) e sfilare la vite di fissaggio inferiore ammor-
tizzatore (7).
Togliere i dadi (2) di fissaggio molle ad aria (1) all’assale.
Abbassare il cricco idraulico e togliere l’assale (6) da sotto il
veicolo.

Per il riattacco invertire le operazioni descritte per lo stacco
attenendosi, per la chiusura delle viti e/o dei dadi alle coppie
di serraggio prescritte.
Al termine verificare che:
- non vi siano perdite d’aria dalle tubazioni pneumatiche;
- l’olio lubrificante nei mozzi ruota sia a livello.

Riattacco

INTERVENTI RIPARATIVI

La procedura di revisione dei mozzi ruota è simile a quella
descritta per l’assale 5876/4 (F 8021) alla quale preghiamo di
riferirsi.

I dati di registrazione, le coppie di serraggio e le attrezzature,
sono quelli indicati nel presente capitolo.

Figura 5

106276

Per i veicoli con numeri di telaio a partire da
4 294713/C è stato introdotto un coperchio di pro-
tezione (1) sul gruppo freno disco per prevenire l’in-
gresso di sporcizia,

NOTA

Revi — Ottobre 2005

ASSALE AGGIUNTO POSTERIORE RIGIDO 55080/DI (N 8071)

41

S

TRALIS

AT/AD

Print 603.93.333/A

Base — Giugno 2004

Print 603.93.333/A

S

TRALIS

AT/AD

42

ASSALE AGGIUNTO POSTERIORE RIGIDO 55080/DI (N 8071)

Base — Giugno 2004

Print 603.93.333

Print 603.93.333

ASSALE AGGIUNTO POSTERIORE RIGIDO 55080/TI (N 8071)

43

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

CAMBI DI VELOCITÀ ZF 16 151 / 181 / 221 O.D. CON INTARDER

Assale aggiunto posteriore rigido
55080/TI (N 8071)

Pagina

DESCRIZIONE

45

. . . . . . . . . . . . . . . . . . . . . . . . . .

CARATTERISTICHE E DATI

46

. . . . . . . . . . . . . . .

COPPIE DI SERRAGGIO

47

. . . . . . . . . . . . . . . . . .

ATTREZZATURA

48

. . . . . . . . . . . . . . . . . . . . . . .

STACCO — RIATTACCO MOZZI RUOTE

50

. . . .

- Stacco

50

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Sostituzione cuscinetti mozzi ruote

51

. . . . . . . . .

- Sostituzione colonnette fissaggio ruote

52

. . . . . .

- Riattacco mozzi ruote

52

. . . . . . . . . . . . . . . . . . .
