Iveco Stralis AT/AD. Manuale - parte 215

S

TRALIS

AT/AD

36

ASSALE AGGIUNTO POSTERIORE RIGIDO 55080/DI (N 8071)

Base — Giugno 2004

Print 603.93.333

CARATTERISTICHE E DATI

Assale tipo

Rigido da 8 ton. sollevabile con ruote singole

55080/DI (N 8071)

MOZZI RUOTE

Cuscinetti mozzi ruote

2 a rulli conici

Giuoco assiale cuscinetti
mozzi

mm

max 0,16

Giuoco mozzi ruote

mediante serraggio a coppia ghiera di ritegno

Coppia di rotolamento
Precarico cuscinetti

daNm

0,50 max.

Olio per cuscinetti mozzi
ruote
Quantità olio per singolo
mozzo

litri

Tutela W 140/MDA

0,35 (0,32 kg)

Portata massima ammessa G.A.W.

kg

8000

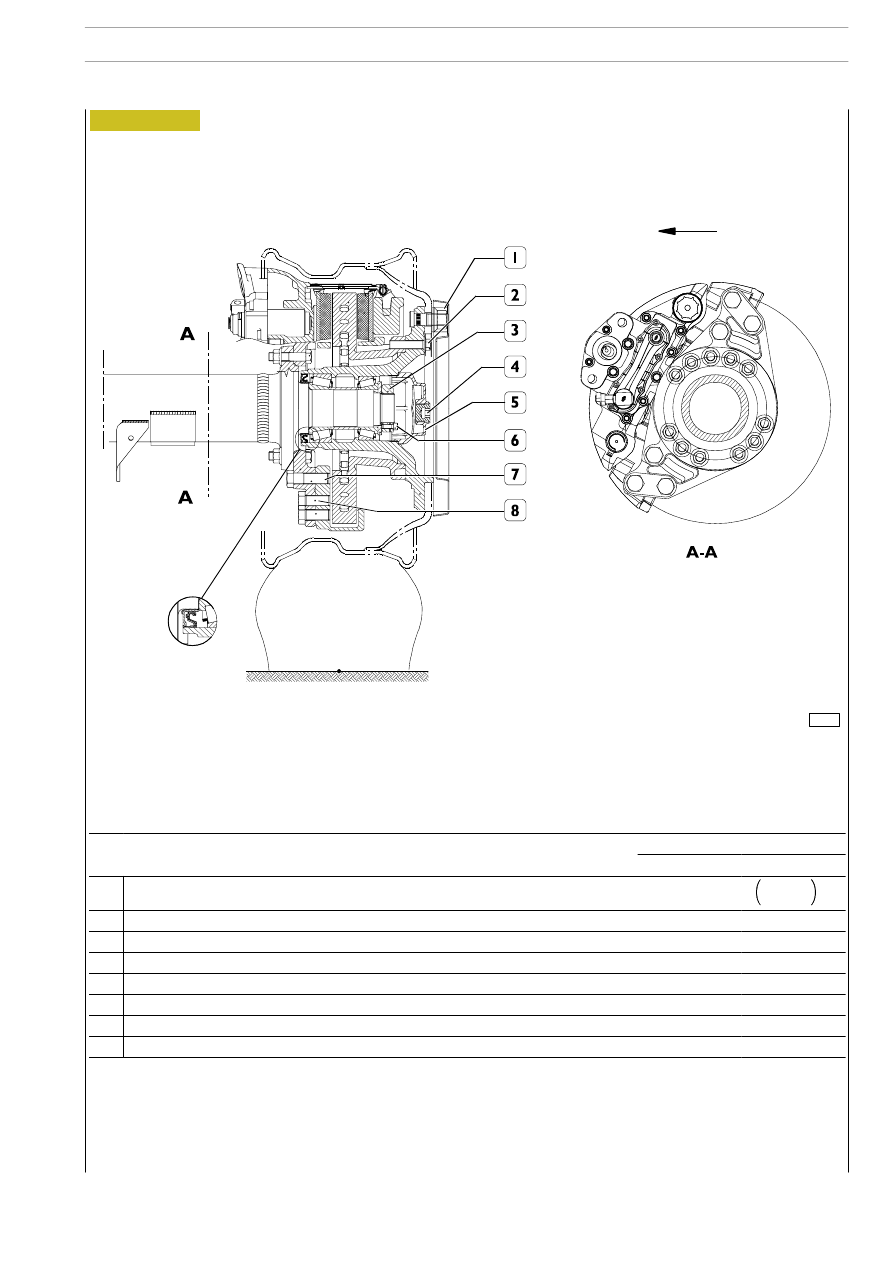

Figura 2

84542

SENSO DI MARCIA

ASSALE AGGIUNTO POSTERIORE RIGIDO 55080/DI (N 8071)

37

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

COPPIE DI SERRAGGIO

PARTICOLARE

COPPIA

Nm

(kgm)

1

Dado fissaggio ruote

600

+50
—20

60

+5
—2

2

Vite testa esagonale fissaggio disco freno al mozzo ruota

281,5

± 13,5

(28,1

± 1,3)

3

Ghiera fissaggio cuscinetti ruota

515

± 30

(51,5

± 3)

4

Tappo filettato conico per coperchio mozzo ruota

57,5

± 7,5

(5,8

± 0,7)

5

Coperchio per mozzo ruota

130

± 10

(13,3

± 1)

6

Vite fissaggio dado (3)

27,5

(2,75)

7

Vite fissaggio supporto pinza freno

275

÷ 304

(27,5

÷ 30,4)

8

Vite fissaggio pinza freno

615

± 61

(61,5

± 6,1)

S

TRALIS

AT/AD

38

ASSALE AGGIUNTO POSTERIORE RIGIDO 55080/DI (N 8071)

Base — Giugno 2004

Print 603.93.333

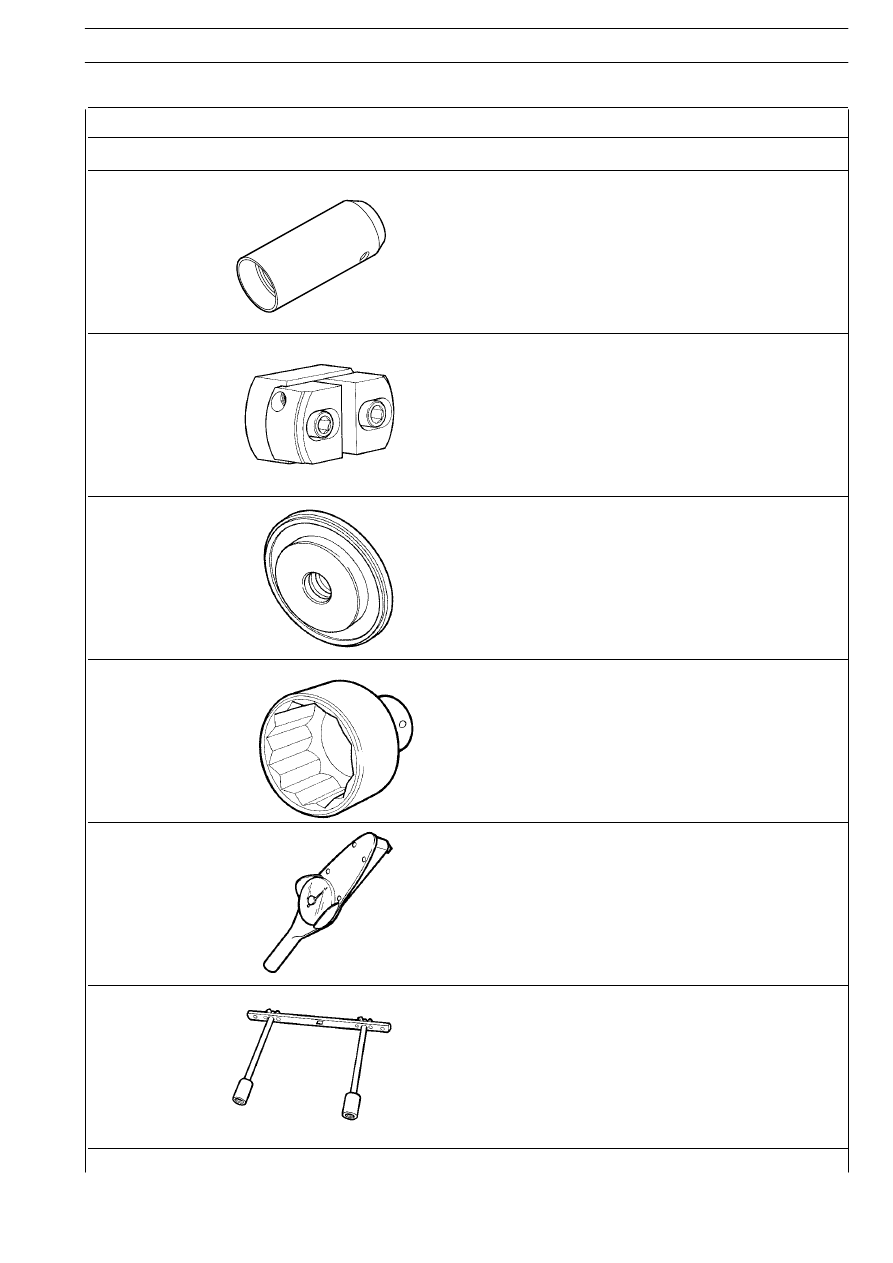

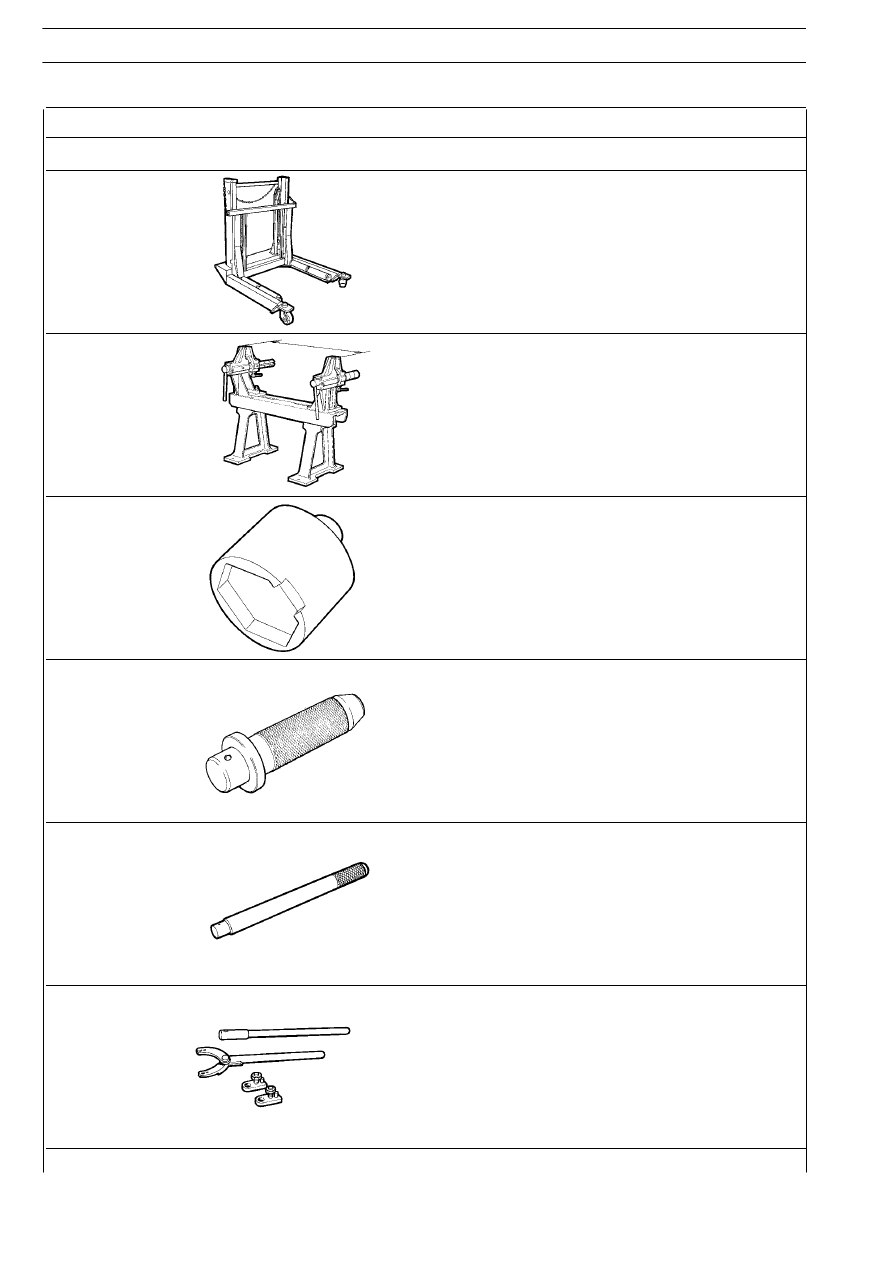

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99321024

Carrello idraulico per stacco e riattacco ruote

99322215

Cavalletto per revisione

99354207

Chiave per coperchio mozzo ruota

99370006

Impugnatura per battitoi intercambiabili

99370007

Impugnatura per battitoi intercambiabili

99370317

Leva di reazione con prolunga per ritegno flange

ASSALE AGGIUNTO POSTERIORE RIGIDO 55080/DI (N 8071)

39

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99370715

Guida per montaggio mozzo ruota

99374093

Battitoio per montaggio piste esterne cuscinetti (91—134)
(usare con 99370007)

99374132

Calettatore montaggio guarnizione interna mozzi ruote
(usare con 99370006)

99388001

Chiave (80 mm) per dado registro cuscinetto mozzi ruote

99389819

Chiave dinamometrica (0 — 10 Nm) con attacco quadro 1/4”

99395026

Attrezzo per controllo coppia di rotolamento dei mozzi
(usare con chiave dinamometrica)
